【2017年整理】配电线路自动重合闸

线路自动重合闸（一）在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。

对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。

此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。

这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。

由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。

本期我们讨论一下线路自动重合闸的相关问题。

1、重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。

统计结果，重合闸的成功率在70%~90%。

重合闸的设置对于电力系统来说有利有弊。

（利）当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。

特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；（弊）当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。

2、重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。

因此我们只讨论线路重合闸。

按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。

所以在高压电网中基本上均采用一次重合闸。

只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。

按重合闸方式可分为：三相重合闸、单相重合闸、综合重合闸；通常，保护装置设有四种重合闸方式：三重、单重、综重、重合闸停用。

这四种方式可以由屏上的转换把手或定值单中的控制字来选择。

电力系统自动重合闸在电力系统中，重合闸是指在系统发生短路或过载等异常情况下，经过处理后重新将设备或线路投入运行状态。

自动重合闸则是在电力系统自动化控制技术的作用下，快速完成重合闸操作。

本文将深入探讨电力系统自动重合闸的原理、方法和应用。

原理电力系统自动重合闸主要由自动保护装置、重合闸装置、控制装置、通讯装置和辅助装置等组成。

其中，自动保护装置是最核心的组成部分，它能够对电力系统中的故障信息进行快速检测和分析，并输出相应的信号指令给重合闸装置。

重合闸装置则负责实际的操作，通过对主断路器或负荷开关等设备的控制，完成重合闸的过程。

控制装置则是自动保护装置和重合闸装置之间的桥梁，它通过自动保护装置输出的信号，控制重合闸装置完成操作。

通讯装置负责自动保护装置和控制装置之间的信息交流，辅助装置则提供电源、保护和操作环节的辅助功能。

方法电力系统自动重合闸的方法一般包括以下几个步骤：步骤一、故障检测电力系统中的故障包括短路、过载、欠电压、过电压等多种类型，需要通过自动保护装置进行快速检测和分析。

一旦发现故障，自动保护装置会发出相应的信号指令。

步骤二、信号处理自动保护装置发出的信号需要经过控制装置进行处理，确定是否需要进行重合闸操作。

如果需要，控制装置会将信号传递给重合闸装置进行操作。

步骤三、重合闸操作重合闸操作是指对电路进行控制，重新将设备或线路投入运行状态。

重合闸可通过手动和自动两种方式进行。

在自动重合闸中，重合闸装置能够根据控制装置的指令，对相应的设备和线路进行控制，完成重合闸操作。

步骤四、健康监测重合闸装置在完成操作后，需要对重合闸后的设备和线路进行健康监测，确保其正常运行。

如果发现异常情况，需要及时报警并进行处理。

应用电力系统自动重合闸技术已经广泛应用于电力系统中，为电力系统的稳定运行和安全保障提供了重要保障。

其主要应用在以下几个方面：方面一、电网自动化电力系统自动重合闸是电网自动化的核心技术之一。

通过电网自动化系统，可以实现对电力系统的实时监测、预测和控制，提高电力系统的安全性、可靠性和经济性。

电力系统继电保护5自动重合闸1. 引言电力系统继电保护是保障电力系统安全运行的重要组成部分。

在电力系统运行过程中，由于设备故障或其他异常情况，可能导致系统中某一部分或多个部分发生故障。

为了防止这些故障进一步扩大，必须及时采取措施保护电力系统的安全稳定运行。

自动重合闸是继电保护系统中常用的一种保护手段，本文将对电力系统继电保护5自动重合闸进行详细介绍。

2. 电力系统继电保护5自动重合闸的定义和原理电力系统继电保护5自动重合闸是在电力系统发生故障后，由继电保护设备发出信号，控制断路器在故障得到清除后自动合闸的一种操作方式。

其原理是在继电保护系统中设置相应的保护装置，对电力系统中的故障进行检测和判断，并根据判断结果发出合闸信号，使断路器在短时间内自动合闸，以恢复系统的正常运行。

3. 电力系统继电保护5自动重合闸的应用场景电力系统继电保护5自动重合闸主要应用于以下场景：•电力系统发生短路故障时，为了快速恢复系统的供电能力，需要及时进行重合闸操作。

•在电力系统发生过电压或欠电压故障时，可通过自动重合闸操作迅速恢复系统的电压水平。

•在电力系统发生频繁重合闸的情况下，自动重合闸可以提高操作效率，减少人工干预。

4. 电力系统继电保护5自动重合闸的工作流程电力系统继电保护5自动重合闸的工作流程如下：1.继电保护装置实时监测电力系统的运行状态，对发生故障的部分进行检测并判断。

2.继电保护装置根据故障的性质和位置，发出相应的合闸信号。

3.断路器接收到合闸信号后，在合闸时间内执行自动合闸操作。

4.继电保护装置监测断路器的合闸操作是否成功，若成功则继续监测系统运行状态，若失败则进行相应的故障处理。

5. 电力系统继电保护5自动重合闸的优点和挑战电力系统继电保护5自动重合闸的优点包括：•快速恢复电力系统的供电能力，减少停电时间。

•通过自动化操作减少人工干预，提高操作效率。

•对不同类型的故障可进行自动判断和自动处理，减少人工判断误差。

重合闸允许的最短间隔时间为0.15～0.5秒。

线路额定电压越高，绝缘去电离时间越长。

自动重合闸的成功率依线路结构、电压等级、气象条件、主要故障类型等变化而定。

据中国电力部门统计，一般可达60%～90%。

用电部门的另一种广泛应用的反事故措施是备用电源自动投入，通常所需时间为0.2～0.5秒。

它所需投资不多而维持正常供电带来的经济效益甚大。

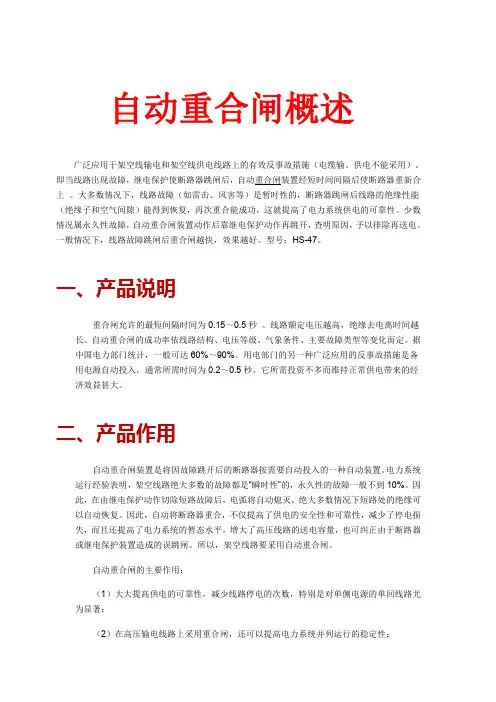

二、产品作用自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。

电力系统运行经验表明，架空线路绝大多数的故障都是“瞬时性”的，永久性的故障一般不到10%。

因此，在由继电保护动作切除短路故障后，电弧将自动熄灭，绝大多数情况下短路处的绝缘可以自动恢复。

因此，自动将断路器重合，不仅提高了供电的安全性和可靠性，减少了停电损失，而且还提高了电力系统的暂态水平，增大了高压线路的送电容量，也可纠正由于断路器或继电保护装置造成的误跳闸。

所以，架空线路要采用自动重合闸。

自动重合闸的主要作用：（1）大大提高供电的可靠性，减少线路停电的次数，特别是对单侧电源的单回线路尤为显著；（2）在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性；（3）在电网的设计与建设过程中，有些情况下由于考虑重合闸的作用，即可以暂缓架设双回线路，以节省投资；（4）对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。

对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。

由于重合闸装置本身的投资很低，工作可靠，因此，在电力系统中获得了广泛应用。

但事物都是一分为二的，在采用重合闸以后，当重合于永久性故障时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）使断路器的工作条件变得更加严重，因为它要在很短的时间内，连续切断两次短路电流。

这种情况对于油断路器必须加以考虑，因为在第一次跳闸时，由于电弧的作用，已使油的绝缘强度降低，在重合后第二次跳闸时，是在绝缘已经降低的不利条件下进行的，因此，油断路器在采用了重合闸以后，其遮断容量也要有不同程度的降低（一般降低到80%左右）。

线路自动重合闸（二）接着上一期我们继续讨论线路自动重合闸的相关问题。

本期一起了解一下装置是如何实现重合闸的。

1、重合闸装置的组成元件通常高压输电线路自动重合闸装置主要是由起动元件、延时元件、一次合闸脉冲和执行元件等组成。

（1）重合闸起动元件：当断路器由保护动作跳闸或其他非手动原因跳闸后，起动重合闸，使延时元件动作。

一般使用断路器控制状态与断路器位置不对应起动、保护起动两种方式。

（2）延时元件：起动元件发令后，延时元件开始计时。

这个延时就是重合闸时间，可以在装置中整定。

（3）合闸脉冲：当延时时间到，马上发出一次可以合闸脉冲命令，并开始计时，准备重合闸的整组复归。

在复归时间里，即使再有重合闸延时元件发出的命令，也不可以发出第二个合闸脉冲。

这样就保证了在一次跳闸后，有足够的时间合上（对瞬时故障）和再次跳开（对永久故障）断路器，而不会出现多次重合。

（4）执行元件：将重合闸动作信号送至合闸回路和信号回路，使断路器重新合闸并发出信号。

2、重合闸的起动方式自动重合闸装置有两种起动方式：断路器状态与断路器位置不对应起动方式、保护起动方式。

（1）断路器状态与断路器位置不对应起动方式如果自动重合闸装置中，控制开关在合闸状态，KKJ=1，说明原先断路器是处于合闸状态。

若此时跳闸位置继电器TWJ=1，由于手动分闸会使KKJ=0，所以一定是保护跳闸或者是断路器“偷跳”。

此时应该起动重合闸，所以KKJ和TWJ位置不对应起动重合闸的方式称为“位置不对应起动方式”。

发生“偷跳”时保护没有发出跳闸命令，所以如果不用位置不对应起动方式，就没法用重合闸进行补救。

所以位置不对应起动方式是所有重合闸都必须具备的基本起动方式。

其缺点是TWJ异常或发生粘连等情况下，该方式将失效。

所以通常会增加检查线路对应相无流的条件进一步确认，在提高可靠性。

上图为重合闸回路的示意图。

位置不对应起动方式重合闸动作过程如下：a.当控制把手处于合后位置（KKJ=1），且断路器处于合位（HWJ=1）时，自动重合装置充电，充电完成后充电灯点亮，重合闸准备就绪。

【2017年整理】配电线路自动重合闸配电线路自动重合闸运行经验表明，在电力系统中发生的故障很多都属于暂时性的，如雷击过电圧引起的绝缘子表面闪络，大风时的短时碰线，通过鸟类身体的放电，风筝绳索或树枝落在导线上引起的短路等。

对于这些故障，当被继电保护迅速断开电源后，电弧即可熄灭，故障点的绝缘可恢复，故障随即自行消除。

这时，若重新使断路器合上，往往能恢复供电，因而减小停电的时间，提髙供电的可靠性。

当然，重新合上断路器的工作可山运行人员手动操作进行，但手动操作时，停电时间太长，用户电动机多数可能停转，重新合闸取得的效果并不显著。

为此，在电力系统中，往往用自动巫合闸（简称ZCH）代替运行人员的手动合闸。

在电力系统中，配电线路是发生故障最多的元件，并且它的故障大多属于暂时性的，因此，自动重合闸在高压配电线路上得到极其广泛的应用。

自动重合闸的作用及要求在配电线路上装设自动重合闸装置，对于提髙供电的可第性无疑会带来极大的好处。

但山于自动重合闸装置本身不能判断故障的性质是暂时性的，还是永久性的，因此在重合之后，可能成功（恢复供电），也可能不成功。

根据运行资料统计, 配电线路自动重合闸装置的动作成功率（重合闸成功的次数/总的重合次数）相当高，约在60%, 90%之间。

可见釆用自动重合闸装置给电力系统带来显著的技术经济效益，它的主要作用是:（1）在线路上发生暂时性故障时，迅速恢复供电，从而可提高供电的可靠性;（2）在高压线路上采用重合闸，可以提高电力系统并列运行的稳定性，从而提高线路的输送容量;(3)在电网的设il•与建设过程中，有些情况下山于采用重合闸，可以暂缓架设双回线路，以节约投资。

(4)可以纠正由于断路器机构不a,或继电保护误动作引起的误跳闸。

山于自动重合闸装置本身的投资低，工作可靠，采用自动重合闸装置后可避免因暂时性故障停电而造成的损失。

因此规程规定，在1千伏及以上电压的架空线路或电缆与架空线的混合线路上，只要装有断路器，一般都应装设自动重合闸装置。

自动重合闸一、自动重合闸在电力系统中的作用自动重合闸（ZCH ）装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。

运行经验表明，架空线路大多数故障是瞬时性的，如： （1）雷击过电压引起绝缘子表面闪络。

（2）大风时的短时碰线。

（3）通过鸟类身体（或树枝）放电。

此时，若保护动——>熄弧——>故障消除——>合断路器——>恢复供电。

手动（停电时间长）效果不显著，自动重合（1”）效果明显。

作用：（P153）（1）对暂时性故障，可迅速恢复供电，从而能提高供电的可靠性。

（2）对两侧电源线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。

（3）可以纠正由于断路器或继电保护误动作引起的误跳闸。

应用：1KV 及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设ZCH （P153，最后一段）。

但是，ZCH 本身不能判断故障是瞬时性的，还是永久性的。

所以若重合于永久性故障时，其不利影响： （1）使电力系统又一次受到故障的冲击；（2）使断路器的工作条件恶化（因为在短时间内连续两次切断短路电流）。

据运行资料统计，ZCH 成功率60~90%，经济效益很高——>广泛应用。

二、对自动重合闸的基本要求：（1）动作迅速。

z u t t t +>，一般0.5”~1.5”。

tu ——故障点去游离，tz ——断路器消弧室及传动机构准备好再次动作。

（2）不允许任意多次重合，即动作次数应符合预先的规定，如一次或两次。

（3）动作后应能自动复归，准备好再次动作。

（4）手动跳闸时不应重合（手动操作或遥控操作）。

（5）手动合闸于故障线路不重合（多属于永久性故障）。

三、三相自动重合闸：（一）单侧电源线路的三相一次重合闸：当线路上故障（单相接地短路、相间短路）——>保护动作跳开三相——>重合闸起动——>合三相：故障是瞬时性的，重合成功；故障是永久性的，保护再次跳开三相，不再重合。
