3.3.1-3 时间继电器的选用要求

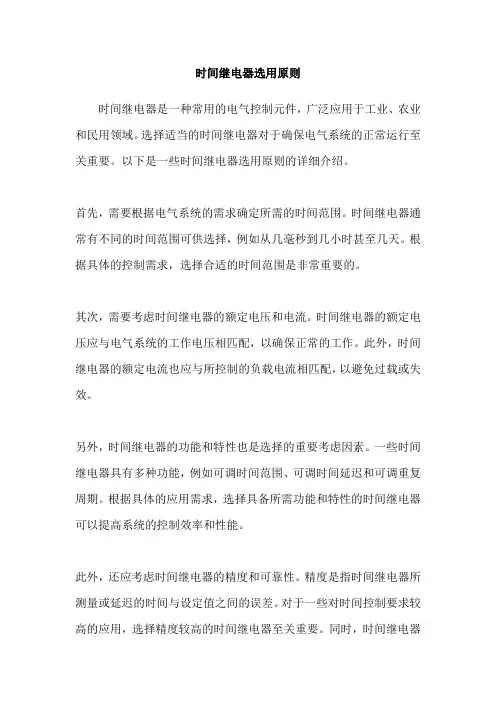

时间继电器选用原则
时间继电器是一种常用的电气控制元件，广泛应用于工业、农业和民用领域。

选择适当的时间继电器对于确保电气系统的正常运行至关重要。

以下是一些时间继电器选用原则的详细介绍。

首先，需要根据电气系统的需求确定所需的时间范围。

时间继电器通常有不同的时间范围可供选择，例如从几毫秒到几小时甚至几天。

根据具体的控制需求，选择合适的时间范围是非常重要的。

其次，需要考虑时间继电器的额定电压和电流。

时间继电器的额定电压应与电气系统的工作电压相匹配，以确保正常的工作。

此外，时间继电器的额定电流也应与所控制的负载电流相匹配，以避免过载或失效。

另外，时间继电器的功能和特性也是选择的重要考虑因素。

一些时间继电器具有多种功能，例如可调时间范围、可调时间延迟和可调重复周期。

根据具体的应用需求，选择具备所需功能和特性的时间继电器可以提高系统的控制效率和性能。

此外，还应考虑时间继电器的精度和可靠性。

精度是指时间继电器所测量或延迟的时间与设定值之间的误差。

对于一些对时间控制要求较高的应用，选择精度较高的时间继电器至关重要。

同时，时间继电器
的可靠性也是一个重要的考虑因素，因为失效的时间继电器可能导致系统故障或安全问题。

最后，还应考虑时间继电器的安装和接线方便性。

选择易于安装和接线的时间继电器可以减少安装和调试的时间和成本。

综上所述，选择适当的时间继电器需要考虑时间范围、额定电压和电流、功能和特性、精度和可靠性，以及安装和接线方便性等因素。

正确选择时间继电器可以确保电气系统的正常运行，并提高控制效率和性能。

继电器的选用1.接触器式继电器选用接触器式继电器时，主要是按规定要求选定触头型式和通断能力，其他原则均和接触器相同。

有些应用场合，如对继电器的触头数量要求不多，但对通断能力和工作可靠性(如耐振)要求较高时，以选用小规格接触器为好。

2.时间继电器1选用时间继电器时，要考虑的特殊要求主要是延时范围、延时类型、延时精度和工作条件，3.保护继电器保护继电器品指在电路中起保护作用的各种继电器，主要有过电流继电器、欠电流继电器、过电压继电器和欠电压(零电儿、失电乐)继电器等。

(1)过电流继电器过电流继电器主要用作电动机的短路保护，对其选择的主要参数是额定电流和动作电流。

过电流继电器的额定电流应当大于或等于被保护电动机的额定电流，其动作电流可根据电动机工作情况按起动电流的1.1~1.3倍整定。

一般绕线转子异步性动机的起动电流校25倍额定电流动意，签利异光电动机的起动电流按客作电流的5~8倍考信选择过电流继电器的动作电流时，应留有一定的调节裕量。

(2)电流继电器欠电流继电器一般用于直流电动机的励磁回路中监视勋磁电流，作为直流电动机的弱磁超速保护或励磁电路与其他电路之间的联锁保护。

选择的主要参数为额定电流和释放电流，其额定电流应大于或等于额定励磁电流，其释放电流整定值应低于励磁电路正常工作范围内可能出现的最小励磁电流，可取最小励磁电流的0.85倍。

选用欠电流继电器时，其释放电流的整定值应留有一定的调节裕量。

(3)过电继电器过电压继电器用来保护设备不受电源系统过电压的危害，多用了发电机-电动机机组系统中。

选择的主要参数是额定电压和动作电压。

过电压继电器的动作值一-般按系统额能电乐的11~12倍整定。

一般过电服继电器的吸引电压可在其线圈额定电乐的容花用内调节，例如电继!器的服引电乐在业线图额定电话的30%~50%范内为了保证过电压继电器的正常工作，通常在其吸引线圈电路中串联附加分压电阻的方法确定其动作值，并按电限分压比确定所需串人电阻的值。

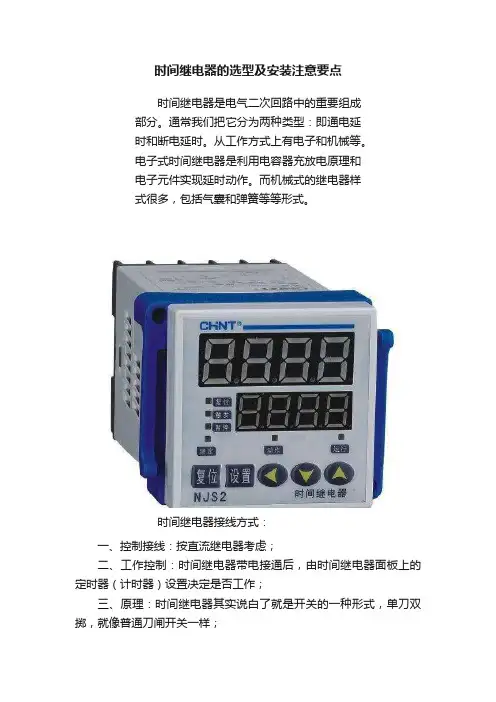

时间继电器的选型及安装注意要点时间继电器是电气二次回路中的重要组成部分。

通常我们把它分为两种类型：即通电延时和断电延时。

从工作方式上有电子和机械等。

电子式时间继电器是利用电容器充放电原理和电子元件实现延时动作。

而机械式的继电器样式很多，包括气囊和弹簧等等形式。

时间继电器接线方式：一、控制接线：按直流继电器考虑；二、工作控制：时间继电器带电接通后，由时间继电器面板上的定时器（计时器）设置决定是否工作；三、原理：时间继电器其实说白了就是开关的一种形式，单刀双掷，就像普通刀闸开关一样；四、负荷接线：电源侧的零或负极接在电器的零线或负极上；五、在计时器失效时间内，相当于普通开关的断开状态。

有效时，继电器工作，开关闭合电器通电，相当于普通电灯开关的通电状态。

时间继电器的选型时间继电器的选择主要是考虑实际所需的延时方式和工作参数匹配。

应从以下几个方面考虑选型。

（1）延迟模式的选择。

应根据二次回路的要求选择。

动作后的复位时间比固有动作时间长，避免误动作甚至无延时的情况出现，这在重复延时电路中和频繁动作场合尤为重要。

（2）继电器选型，对于延时精度要求较低的场合，一般采用价格低廉的电磁或空气阻尼时间继电器；对于延时精度要求高的场所，建议使用电子形式的时间继电器。

（3）线圈电压选择。

根据二次回路的电压，选择继电器电磁线圈的工作电压。

（4）参数变化的选择。

在电源电压波动较大的情况下，空气阻尼型或电动时间继电器优于晶体管型，而在电源频率波动较大的情况下，电动时间继电器不用建议使用，在温度变化较大的情况下，空气阻尼型时间继电器不建议使用。

时间继电器安装注意事项1）保持继电器清洁，否则会增加误差影响使用效果。

2）使用前检查电源电压、频率与时间继电器的电压、频率是否一致。

3）根据用户对工作进间的要求选择时间继电器。

4）如果是直流产品要注意按直流产品电路图接线并且注意电源的正负极以免接错损坏设备。

5）不可在有振动、太阳直射、潮湿和与油类接触的地方使用。

时间继电器的接线口诀如下：
1. L1、L2、L3为输入工作电源，一般选用交流24V。

2. 瞬时、延时、停止由T1、T2、T3控制，其中T3必须用时间继电器。

3. 延时线圈用两组交流电源，可使触点在延时线圈转动后进行正反转。

时间继电器在控制回路中，起着非常重要的作用。

时间继电器分为通电延时动作和断电延时释放两种类型。

它用于按预定的时间间隔使接线回路延时发生短暂通电或断电。

继电器由电磁机构、触点系统和延迟时间元件等组成，延时目的主要是起延时断电作用。

使用时间继电器时要注意在有负载电流通过线圈的条件下，其触点动作前需进行一定的延时。

同时还要避免负载短路或过载，否则会造成触点熔焊或烧毁线圈的后果。

使用时间继电器的过程中，有时会发现其静触点并联或线径选用不当等不符合要求的现象，可能是线圈电流不匹配或触点调整不当等原因造成的。

因此，为了确保时间继电器的正常使用，接线时应遵循以下步骤：
1. 检查电源电压是否与产品铭牌的相符。

2. 确认线圈接点容量是否符合控制电路的要求。

3. 根据控制电路要求调整延时调节器。

4. 根据实际需要确定延时时间。

5. 将时间继电器线圈接入控制电路相应接线点。

6. 检查动断、动合触点的动作是否与控制电路要求一致。

因此，连接时间继电器时应格外注意上述要点，并且进行仔细检查和调整。

总结来说，掌握和运用时间继电器的接线技巧需要仔细确认参数、步骤和元件的匹配，从而确保电路的安全稳定运行。

以上所述，希望能为解决您的问题提供一定的帮助。

如果您需要更深入的了解或解决具体问题，建议您咨询专业人士如电工等。

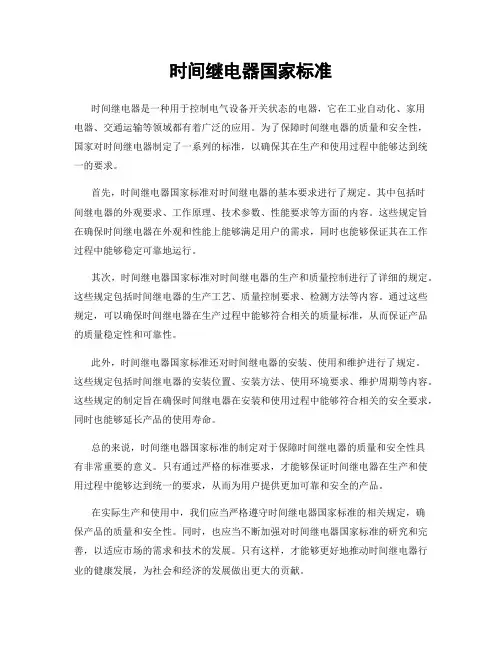

时间继电器国家标准时间继电器是一种用于控制电气设备开关状态的电器，它在工业自动化、家用电器、交通运输等领域都有着广泛的应用。

为了保障时间继电器的质量和安全性，国家对时间继电器制定了一系列的标准，以确保其在生产和使用过程中能够达到统一的要求。

首先，时间继电器国家标准对时间继电器的基本要求进行了规定。

其中包括时间继电器的外观要求、工作原理、技术参数、性能要求等方面的内容。

这些规定旨在确保时间继电器在外观和性能上能够满足用户的需求，同时也能够保证其在工作过程中能够稳定可靠地运行。

其次，时间继电器国家标准对时间继电器的生产和质量控制进行了详细的规定。

这些规定包括时间继电器的生产工艺、质量控制要求、检测方法等内容。

通过这些规定，可以确保时间继电器在生产过程中能够符合相关的质量标准，从而保证产品的质量稳定性和可靠性。

此外，时间继电器国家标准还对时间继电器的安装、使用和维护进行了规定。

这些规定包括时间继电器的安装位置、安装方法、使用环境要求、维护周期等内容。

这些规定的制定旨在确保时间继电器在安装和使用过程中能够符合相关的安全要求，同时也能够延长产品的使用寿命。

总的来说，时间继电器国家标准的制定对于保障时间继电器的质量和安全性具有非常重要的意义。

只有通过严格的标准要求，才能够保证时间继电器在生产和使用过程中能够达到统一的要求，从而为用户提供更加可靠和安全的产品。

在实际生产和使用中，我们应当严格遵守时间继电器国家标准的相关规定，确保产品的质量和安全性。

同时，也应当不断加强对时间继电器国家标准的研究和完善，以适应市场的需求和技术的发展。

只有这样，才能够更好地推动时间继电器行业的健康发展，为社会和经济的发展做出更大的贡献。

继电器选择方法与技巧继电器选择方法与技巧：继电器选择规范与标准是什么？时间：2016-05-01 07:22:14编辑：电工栏目：继电器导读：有关继电器的选择方法，继电器先用准则，继电器选用常识，包括按使用环境造型、按输入信号不同确定继电器种类、根据负载情况选择继电器触点的种类和容量等关键要素。

继电器的选择方法与技巧1、按使用环境选型使用环境条件主要指温度（最大与最小）、湿度（一般指40摄氏度下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。

此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。

由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。

对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。

选用直流继电器要选用带线圈瞬态抑制电路的产品。

那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。

2、按输入信号不同确定继电器种类按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。

这里特别说明电压、电流继电器的选用。

若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。

3、输入参量的选定与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。

对用户来讲，它只是一个工作下极限参数值。

控制安全系数是工作电压（电流）/吸合电压（电流），如果在吸合值下使用继电器，是不可靠的、不安全的，环境温度升高或处于振动、冲击条件下，将使继电器工作不可靠。

整机设计时，不能以空载电压作为继电器工作电压依据，而应将线圈接入作为负载来计算实际电压，特别是电源内阻大时更是如此。

当用三极管作为开关元件控制线圈通断时，三极管必须处于开关状态，对6VDC以下工作电压的继电器来讲，还应扣除三极管饱和压降。

继电器的选用1.先了解必要的条件:控制电路的电源电压，能提供的最大电流；被控制电路中的电压和电流；被控电路需要几组、什么形式的触点。

选用继电器时，一般控制电路的电源电压可作为选用的依据。

控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。

2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。

若手头已有继电器，可依据资料核对是否可以利用，最后考虑尺寸是否合适。

3.注意器具的容积。

若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。

对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。

继电器的使用注意事项1、额定工作电压：是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻：是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流：是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流：是指继电器产生释放动作的最大电流。

当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。

这时的电流远远小于吸合电流。

5、触点切换电压和电流：是指继电器允许加载的电压和电流。

它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

用技术；指继电器中线圈在失去电流的情况下会产生一个非常高的反相电动势，很容易损坏控制它的电子器件，在使用过程中务必重点考虑在设计电路中引入吸收电路。

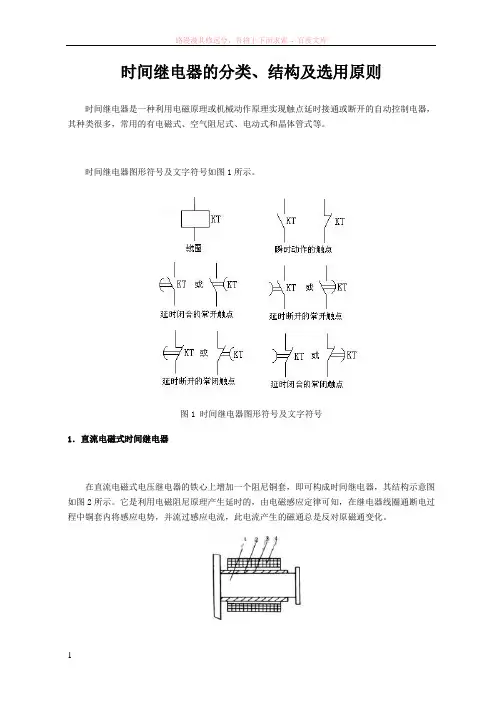

时间继电器的分类、结构及选用原则时间继电器是一种利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器，其种类很多，常用的有电磁式、空气阻尼式、电动式和晶体管式等。

时间继电器图形符号及文字符号如图1所示。

图1 时间继电器图形符号及文字符号1．直流电磁式时间继电器在直流电磁式电压继电器的铁心上增加一个阻尼铜套，即可构成时间继电器，其结构示意图如图2所示。

它是利用电磁阻尼原理产生延时的，由电磁感应定律可知，在继电器线圈通断电过程中铜套内将感应电势，并流过感应电流，此电流产生的磁通总是反对原磁通变化。

图2 带有阻尼铜套的铁心示意图1-铁心 2-阻尼铜套 3-绝缘层 4-线圈电器通电时，由于衔铁处于释放位置，气隙大，磁阻大，磁通小，铜套阻尼作用相对也小，因此衔铁吸合时延时不显著(一般忽略不计)。

而当继电器断电时，磁通变化量大，铜套阻尼作用也大，使衔铁延时释放而起到延时作用。

因此，这种继电器仅用作断电延时。

这种时间继电器延时较短，JT3系列最长不超过5s，而且准确度较低，一般只用于要求不高的场合。

2．空气式时间继电器空气阻尼式时间继电器，是利用空气阻尼原理获得延时的。

它由电磁系统、延时机构和触点三部分组成，电磁机构为直动式双E型，触点系统是借用LX5型微动开关，延时机构采用气囊式阻尼器。

空气阻尼式时间继电器，既具有由空气室中的气动机构带动的延时触点，也具有由电磁机构直接带动的瞬动触点，可以做成通电延时型，也可做成断电延时型。

电磁机构可以是直流的，也可以是交流的。

3．半导体时间继电器电子式时间继电器在时间继电器中已成为主流产品，电子式时间继电器是采用晶体管或集成电路和电子元件等构成．目前已有采用单片机控制的时间继电器。

电子式时间继电器具有延时范围广、精度高、体积小、耐冲击和耐振动、调节方便及寿命长等优点，所以发展很快，应用广泛。

半导体时间继电器的输出形式有两种：有触点式和无触点式，前者是用晶体管驱动小型磁式继电器，后者是采用晶体管或晶闸管输出。

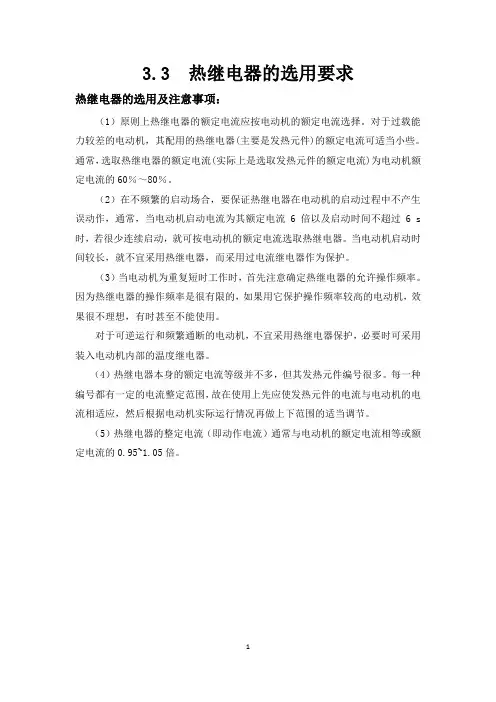

3.3 热继电器的选用要求
热继电器的选用及注意事项：
（1）原则上热继电器的额定电流应按电动机的额定电流选择。

对于过载能力较差的电动机，其配用的热继电器(主要是发热元件)的额定电流可适当小些。

通常，选取热继电器的额定电流(实际上是选取发热元件的额定电流)为电动机额定电流的60％～80％。

（2）在不频繁的启动场合，要保证热继电器在电动机的启动过程中不产生误动作，通常，当电动机启动电流为其额定电流6倍以及启动时间不超过 6 s 时，若很少连续启动，就可按电动机的额定电流选取热继电器。

当电动机启动时间较长，就不宜采用热继电器，而采用过电流继电器作为保护。

（3）当电动机为重复短时工作时，首先注意确定热继电器的允许操作频率。

因为热继电器的操作频率是很有限的，如果用它保护操作频率较高的电动机，效果很不理想，有时甚至不能使用。

对于可逆运行和频繁通断的电动机，不宜采用热继电器保护，必要时可采用装入电动机内部的温度继电器。

（4）热继电器本身的额定电流等级并不多，但其发热元件编号很多。

每一种编号都有一定的电流整定范围，故在使用上先应使发热元件的电流与电动机的电流相适应，然后根据电动机实际运行情况再做上下范围的适当调节。

（5）热继电器的整定电流（即动作电流）通常与电动机的额定电流相等或额定电流的0.95~1.05倍。

1。

1 选用继电器的一般原则怎样才能正确地选用继电器呢？一是要做到“知已知彼”,即首先必须对继电器所控制的对象一一被控回路的性质、特点以及对继电器的要求等都要有周密地考察和透彻地了解。

其次，对继电器本身的各种特性一一原理、使用条件、技术参数、结构工艺特点以及规格型号等,做到全面的掌握与认真分析；二是按“价值工程”原则，从先进性、合理性、可用性、经济性全面考虑，作到正确地选用和使用继电器。

正确选用继电器的原则具体来讲应该是：（1）继电器的主要技术性能，如触点负荷 ,动作时间参数，机械和电气寿命等,应满足整机系统的要求；（2）继电器的结构型式（包括安装方式）与外形尺寸应能适合使用条件的需要；（3）经济合理。

2 选用提纲为了减少继电器选用中的随意性，提高自主性，选用前应编写选用提纲,一般包括以下要素：（1）气候应力作用要素温度范围：湿度范围；大气压力；沿海大气；砂尘污染；化学污染；磁干扰；其它特殊气候应力。

（2）机械应力作用要素振动应力；冲击应力；离心作用及其它。

（3）输入参量要素交流参量激励；直流参量激励；温度变化影响；有或无触点开关激励方式；固体器件开关激励方式；远距离有线激励方式；互相干扰等激励因素；低压激励与高压（强电回路）输出隔离因素等。

（4）输出参量要素白炽灯；容性负载；电机负载；电感器、螺线管、接触器线圈、扼流圈负载；直流阻性负载；中等电流负载；低电平负载；干电路负载等。

（5）安装方式要求焊接式、插入式、螺钉式或其它（如导轨式安装等）（6）安全要素阻燃要求；过载能力要求；绝缘抗电水平。

（7）筛选要求筛选要求包括筛选的项目、所加应力，监测水平、监测手段、失效判据等。

（8）失效率要求与可靠性评估失效判据；失效率评估及置信度。

3 选用电磁继电器的一般步聚：作为选用继电器的第一步，是确定其应用分类，由此初选一种在给定条件下曾经有过成功应用的继电器类型，然后按下列步聚使所选用继电器最适合于规定应用。

（1）按照输入的信号确定继电器的种类不同作用原理或结构特征的继电器，其要求输入的信号的性质是不同的。

继电器的选择使用继电器如何操作1、额定工作电压的选择继电器额定工作电压是继电器最紧要的一项技术参数。

在使用继电器时，应当首先考虑所在电路（即继电器线圈所在的电路）的工作电压，继电器的1、额定工作电压的选择继电器额定工作电压是继电器最紧要的一项技术参数。

在使用继电器时，应当首先考虑所在电路（即继电器线圈所在的电路）的工作电压，继电器的额定工作电压应等于所在电路的工作电压。

一般所在电路的工作电压是继电器额定工作电压的0.86、注意所在电路的工件电压千万不能超过继电器额定工作电压，否则继电器线圈简单烧毁。

另外，有些，例如NE555电路是可以直接驱动继电器工作的，而有些集成电路，例如COMS电路输出电流小，需要加一级晶体管放大电路方可驱动继电器，这就应考虑晶体管输出电流应大于继电器的额定工作电流。

2、触点负载的选择触点负载是指触点的承受本领。

继电器的触点在转换时可承受确定的电压和电流。

所以在使用继电器时，应考虑加在触点上的电压和通过触点的电流不能超过该继电器的触点负载本领。

例如，有一继电器的触点负载为28V（DC）×10A，表明该继电器触点只能工作在直流电压为28V的电路上，触点电流为10A，超过28V或10A，会影响继电器正常使用，甚至烧毁触点。

3、继电器线圈的选择这是指继电器线圈使用的是直流电（DC）还是交流电（AC）。

通常，初学者在进行制作活动中，都是接受电子线路，而电子线路往往接受直流电源供电，所以必需是接受线圈是直流电压的继电器。
