对110kV及以上高压电缆线路的接地系统分析

110kV及以上高压电缆线路的接地系统摘要：电力企业的发展为高压电缆线路接地系统的优化创造了有利条件，但不同接地系统其应用效果不一，因此需要进行更加深入的探讨，从而可有效保证社会用电安全。

对此，本文将对110kv及以上高压电缆线路的接地系统进行分析，并探讨其在应用过程中存在的一些问题及相关优化措施。

关键词：高压电缆；接地系统；应用；措施高压电缆线路接地系统可有效保证电路安全，具有较高的应用价值。

在此过程中，相关技术人员存在一些误区，如，部分技术人员认为在高压电力电缆的铜屏蔽与钢铠之间的接地没有区别，但实际工作过程中，其接地方式需结合具体情况进行具体分析。

此外，电网规模的扩大也要求高压电缆线路具有更高的可靠性。

接地系统可有效防止感应电压对人身安全产生威胁，因此，在电网建设过程中，应当注重接地系统应用的分析。

1高压电力电缆接地系统概述当电流通过导体时，导体周围会产生感应电压，这一感应电压会影响电路可靠性，因此，在搭建高压电力电缆时，会采取一定的屏蔽措施。

接地系统的应用原理为通过铜网或者钢铠等金属形成一个屏蔽系统，保护电缆运行。

但接地系统在安装及设计上需要注意一系列问题，才能保证其应用效果。

目前，高压电力电缆接地主要包括金属护套一点接地、金属护套两端接地、金属护套两端接地、敷设“三七开”回流线及电缆换位，金属护套交叉互联等五种方式，应用场景不同，接地施工方式也不同[1]。

因此，相关人员应当提升自身素质，为电网可靠性发展提供技术支撑。

2电缆接地系统应用特点2.1金属护套一点接地金属护套一点接地系统中感应电压会随着电缆长度的增长而增加，因而常用于短电缆线路，在应用过程中，基本上不产生环流。

此外，在安装过程中，在无安全措施的情况下，需保证其另一端感应电压小于50v，如超过50v，则需设置绝缘接头。

尤其是在电路短路时，过高的过电压会损坏护层绝缘，因此，为避免此类现象影响接地系统应用性能，需在未接地端安装保护器。

110kV及以上电压等级高压单芯交联聚乙烯电缆线路接地系统研究发布时间：2022-09-20T07:26:03.101Z 来源：《科学与技术》2022年5月第10期作者：孟高志[导读] 随着电网的快速发展，高压电缆在城郊电网中运用越来越广泛孟高志扬州浩辰电力设计有限公司江苏省扬州市 225000摘要：随着电网的快速发展，高压电缆在城郊电网中运用越来越广泛。

当单芯电缆通过电流时，在金属护套上会产生感应电压，如果护套接地，则形成电流通道，在金属护套上会产生环流。

如果金属护套中电流过大就会使金属护套发热，不仅浪费了大量电能，而且会降低电缆的载流量，长期运行可能伤及主绝缘或加快劣化。

在对电缆“导体芯-铝护套-石墨层-接地体”三级电容进行理论分析的基础上，单端接地系统和交叉互联接地系统两种工况，计算分析了由接地系统异常引起的电缆线路高悬浮电压,并通过案例进行实证，提出了解决电缆线路高悬浮电压的措施关键词:高压电缆;铝护套;悬浮电压;接地系统 0引言110kV及以上高压电缆均采用单芯结构，金属护套一方面起径向阻水和抗机械损伤的作用，另一方面在系统发生短路故障时为故障电流提供回流通路。

当单芯电缆线芯流过交变的电流时，在线芯的周围会产生交变的磁场，该交变磁场与金属护套相交联，在金属护套上将产生感应电动势。

感应电动势会在护套中产生环流，较大的环流会影响电缆的载流量，同时会产生附加损耗，并可能引起电缆发热。

在单芯电缆构成的交流传输系统中，金属护套处于导体电流的交变磁场中，在金属护套中产生一定的感应电动势，其大小与电缆线路的长度、截面及电压等级有关，长度愈长、截面愈大、电压等级愈高，其感应电动势愈高。

如果护套形成通路，金属护套中的感应电动势将在护套中形成金属护套感应电流Is。

单芯电缆的导体与金属护套之间形成以导体和金属护套为连接、绝缘材料为介质的电容器，在交流电压作用下，会产生电容电流Ic。

金属护套接地电流Id由金属护套感应电流Is和电缆电容电流Ic两部分构成，即Id=Is+Ic。

对110kV及以上高压电缆线路的接地系统分析摘要：本文作者通过实际工作中总结与积累经验，主要针对110kv及以上高压电缆的接地的重要性，并通过分析高压电缆接地的要求、方式和采取的措施等。

关键词：高压电缆接地电流电缆接地方式一、前言:经过十几年高压电力电缆施工我们积累了相当一部分的经验，本文综合各类文献并结合工程实际，意图对110kv及以上高压电缆的接地就重要性等方面进行探索。

二、高压电力电缆接地分析当导体内通过电流时会在其周围产生感应电压，对于在发电厂、变电所等用于低压及二次系统控制的电缆，为了防止继电保护装置误动以保证保护装置可靠性以外，也防止控制电缆屏蔽因感应电压而导致保护装置损坏，所以均采取带屏蔽铜网的电缆，并对屏蔽接地有着非常严格的规定；并且要求电缆支架等都要求接地以防止感应电压危及人身安全；而高压电力电缆同样存在这样的问题，本文将针对高压电力电缆在施工及运行中遇到的的一系列敷衍出的问题进行讨论：首先是敷设时的机械保护（电缆抗弯、防水、防火、腐蚀——采取铝、铜等金属外护套）→其次运行中线芯电流（在金属护套上形成1∶1的单匝变压器产生感应电动势——危害人身安全及电气设备运行经济性、可靠性等，采取外屏蔽接地）→接地电流或环流→各种接地方式的解决方法。

为了尽可能减少护套环流我们可以采取多种金属护套的连接与接地方式，这是我要着重讨论的问题。

高压电缆线路的接地方式有下列几种：.金属护套一点接地（一端或中点）：无环流，感应电压与电缆长度成正比，短电缆线路常用；⑵. 金属护套两端接地：有环流，感应电压为零，但影响载流量，轻负荷电缆线路常用；⑶. 金属护套交叉换位连接：两端接地，中间用绝缘接头将护层交叉换位连接，无环流，感应电压与电缆长度成正比，但可以限制在允许的范围内，长电缆线路常用。

⑷.电缆换位，金属护套交叉互联：要求测得电缆金属感应电压必须是小于50v为前提，如果不是的话，必须进行相应的检查，是否是电缆的原因还是由于电缆的长度太长而造成的，还是其他原因造成的，如果是长度的原因（一般要求在500～800m的范围具体看测试结果），应相应调整其长度，比如说一组交叉互联加一组接地（一段接地）或其他方式。

高压电缆线路接地系统在线监测分析随着电力供应体系的不断扩大和电力设备的不断发展，高压电缆线路在输电中的作用日益重要。

高压电缆线路接地系统是保证电网安全运行的重要组成部分，其良好的接地系统能够确保电网设备正常运行、人身安全，以及保护电网免受雷击等电力故障的影响。

对高压电缆线路接地系统的在线监测分析具有重要的意义。

高压电缆线路接地系统在线监测分析主要包括接地电阻监测、接地电位监测和接地电流监测等。

接地电阻是衡量接地系统性能的重要指标，通过对接地电阻的在线监测可以及时判断接地系统是否出现故障，确保接地系统的可靠性。

接地电位是指接地点与地面之间的电位差，通过对接地电位的在线监测可以了解接地系统是否存在漏电现象，及时排除隐藏的安全隐患。

接地电流是指通过接地系统的电流，通过对接地电流的在线监测，可以判断接地系统是否存在漏电或者过载等问题，及时进行修复。

高压电缆线路接地系统在线监测分析的方法主要有传统的实时监测和新兴的无线传感器网络监测两种。

传统的实时监测方法通常通过安装感应电阻器、测量电压表等设备，对接地电阻、接地电位和接地电流进行监测，并通过采集数据进行分析评估接地系统的性能。

这种方法需要人工进行监测和数据分析，操作繁琐，成本较高。

而新兴的无线传感器网络监测方法则采用无线传感器网络技术，通过部署在电缆线路接地系统上的传感器节点，实时采集接地系统的信息，并通过网络传输到监测中心进行数据分析和处理。

这种方法不仅可以实现接地系统的在线监测，还可以实现自动化操作，减轻人工负担，提高监测效率。

高压电缆线路接地系统在线监测分析的关键技术主要包括传感器技术、数据传输技术和数据分析技术。

传感器技术主要涉及接地电阻传感器、接地电位传感器和接地电流传感器等，需要具备高精度、高可靠性和低功耗的特点，能够在恶劣的环境条件下工作。

数据传输技术主要包括有线传输和无线传输两种，有线传输主要通过电缆进行数据传输，无线传输则通过无线传感器网络进行数据传输。

110kv电缆线路护层接地方式及保护措施摘要：当前，110kv电缆线路已经逐渐成为城市中替代架空线路的关键输电环节，然而也存在不足之处，主要原因在于该输电系统的架设工作较为复杂，而且技术性要求相当高。

因此，现阶段我国供电企业需要重点探讨的问题是如何充分掌握110kv电缆线路护层接地方法，采取有效的保护措施，只有这样才可以促进企业持续健康发展。

基于此，本文首先介绍了110kv电缆线路的优势性能，然后分析了110kv电缆线路护层的常见接地方法，最后提出了110kv电缆线路护层的保护措施，以供大家学习和参考。

关键词：110kv电缆线路护层；接地方式；保护措施近年来，在社会经济日益发展的背景下，我国电力行业不仅迎来很多发展机遇，而且面临严峻的挑战，要想更好地满足社会对电能的需求，供电企业在发展中将电网建设规模不断扩大。

在该情况下，110kv电缆线路的投入使用可以使电网具有更强的供电能力，而为了提高电网运行的可靠性和稳定向，必须要不断完善且落实110kv电缆线路保护层接地方法，还要结合实际情况，合理制定有效的保护措施。

一、110kv电缆线路的优势性能就110kv电缆线路来讲，其内部是单芯结构形式，在具体应用中体现出多个优势特点，具体表现在以下几个方面：其一，可以使电缆的使用寿命得到延长，以显著减少电网运行过程中产生的总成本，为供电企业创造更多的经济效益。

其二，此电缆线路可以迅速适应自然气候带来的影响，在最大限度上减少网损，而且提升供电质量。

其三，利用电缆线路的保护层可以明显减少电缆线路受损的情况，以免投入大量的维修费用。

其四，该电缆线路是采用高空架网的形式来铺设，所以既安全又可靠。

二、110kv电缆线路护层的常见接地方法（一）单端接地电缆的线路长度不超过500米时，一般来说，终端部分运用电缆金属护套使其中的一端直接接地，而且将另一侧通过非线性的电阻保护器，以做好间接接地处理，让金属护套对地处在绝缘的状态中，以免出现有回路的问题。

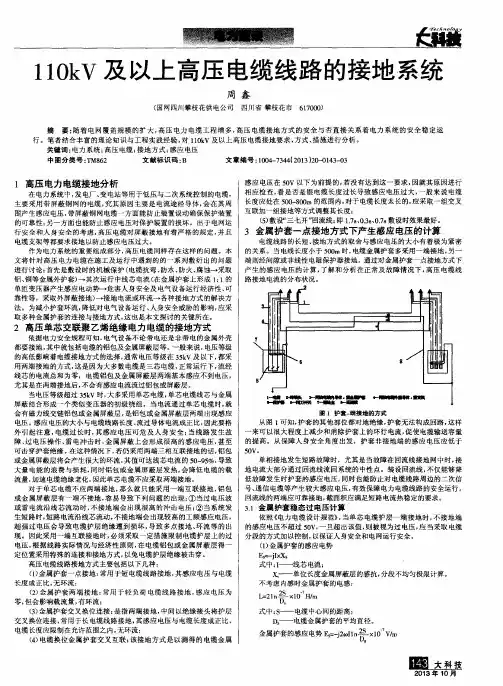

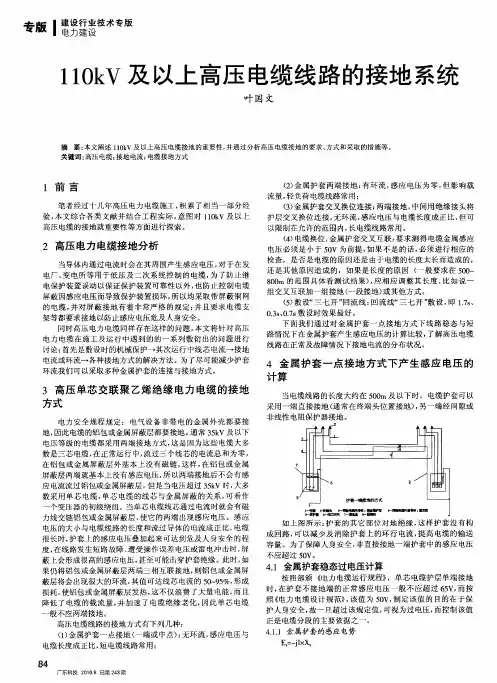

１ １ ０ ｋ Ｖ及 以上 高压 电缆 线路 的接地 系统
鑫 周
（ 国 网 四 川 攀 枝花 供 电公 司 四川省 攀枝花 市
模 的扩大 ， 高压 电力 电缆工程 增多 ， 高压 电缆接地 方式 的安全 与否直接 关系着 电力系 统 的安全稳 定运 行 。笔者 结合丰富 的理 论知识与工程 实践经验 ， 对 １ １ ０ ｋ ￣及以上高压 电缆接 地要求 、 方式 、 措施进行分析 。
１ 高压 电力 电缆接 地分 析
在 电力系统中 ， 发 电厂 、 变 电站等用 于低压与二次系统控制 的电缆 ， 主要采 用带屏蔽铜 网的 电缆 ， 究其 原因主要是 电流途经导体 ， 会 在其周 围产生感应 电压 ， 带屏蔽铜 网电缆一方 面能防止装置误动确保保护装置 的可靠性 ； 另一方面也 能防止感 应电压对保护装置的损坏 。出于 电网运 行安全 和人身安全 的考虑 ， 高压 电缆对屏蔽接地 有着严格的规 定， 并且 电缆 支 架 等 都 要 求 接 地 以防 止 感 应 电压 过 大 。 作为 电力系统 的重要组成部 分， 高压电缆同样存在这样 的问题 。本 文将 针对高压 电力 电缆在施工及运 行中遇到 的的一系列敷衍 出的 问题 进行讨论 ： 首先是敷设时 的机械保护 （ 电缆抗弯 、 防水、 防火、 腐蚀一采取 铝、 铜等金属外护套） 一其 次运行 中线芯电流 （ 在金属护套上形成 １ ： １的 单匝变压器产生感应 电动势一危 害人身安全及 电气设备运行经济性 、 可 靠性等 ，采取外屏蔽接地） 一接地 电流 或环 流一 各种接地方式 的解决方 法 。为减小护套环流 ， 降低对 电气设备运行 、 人身安全威胁的影 响， 应采 取多种金属护套 的连接与接地方式， 这也是本文探讨 的关键所在 。
长度成正 比， 无环流；

３ 高压 单芯 交联聚 乙烯绝缘 电力 电缆 的接 地 方式
电力安全规程规 定： 电气设备 非带 电的金属 外壳都要接 地 ， 此 电缆 的 铝包 或金 属 屏 蔽 层都 要 接 地 。 常 ３ｋ 因 通 ５ Ｖ及 以下 电压 等 级 的 电缆 都 采 用 两 端 接地 方式 ， 是 因 为这 些 电 缆 大 多 这 数是三芯 电缆， 在正 常运行 中， 流过三个线芯的 电流总和为零 ， 在 铝 包 或金 属 屏 蔽 层 外 基 本 上 没 有 磁 链 ， 样 ， 铝 包 或 金 属 这 在 屏蔽层两端就基本上没有感应 电压 ， 以两端接地后不会有感 所 应 电流 流 过铝 包 或 金 属 屏蔽 层 。 是 当 电压 超 过 ３ ｋ 时 ， 多 但 ５Ｖ 大 数采用 单芯 电缆 ， 单芯 电缆 的线芯 与金属屏蔽 的关 系， 可看作 个 变 压 器 的初 级 绕 组 。当 单 芯 电缆 线 芯 通 过 电流 时 就 会 有磁 力 线 交 链 铝 包 或 金 属 屏 蔽层 ， 它 的 两 端 出现 感 应电压 。感 应 使 电压的大小与电缆线路 的长度和流过导体的 电流成 正比， 电缆 很 长 时 ， 套 上 的感 应 电压 叠 加起 来可 达 到 危 及 人 身 安 全 的程 护 度 ， 线路 发 生 短 路 故 障 、 受 操 作 误 差 电压 或 雷 电 冲击 时 ， 在 遭 屏 蔽 上 会 形成 很 高 的 感应 电压 ， 至 可 能 击 穿护 套 绝 缘 。此 时 ， 甚 如
１ 前 言
笔 者 经 过 十 几 年 高 压 电力 电 缆施 工 ， 累 了相 当一 部 分 经 积 验 ， 文 综 合 各 类 文 献 并 结 合 工 程 实 际 ， 图 对 １Ｏ Ｖ及 以上 本 意 ｌｋ 高 压 电缆 的接 地 就 重要 性 等 方 面 进行 探 索 。
