自粘橡胶沥青防水卷材1•产品分类按表面材料分为聚乙烯膜（PE）、铝箔（AL）和无膜（N）三种。
2. 规格幅宽：920伽、1000伽；厚度：1.2 mm> 1.5 m、2.0 mm o每卷长度：20m和15m。
3. 相关标准3.1产品执行标准：JC 840 —1999《自粘橡胶沥青防水卷材》3.2设计及施工规范：GB50108 —2001《地下工程防水技术规范》GB50208 —2002《地下防水工程质量验收规范》GB50345 —2004《屋面工程技术规范》GB50207 —2002《屋面工程质量验收规范》GB50300 —2001《建筑工程施工质量验收统一标准》4. 与相关产品的比较该类卷材为无胎基防水卷材，与自粘聚合物改性沥青聚酯胎防水卷材相比，自粘橡胶沥青防水卷材的具有较高的断裂延伸率，但拉力、粘结力（剪切性能）均低于自粘聚合物改性沥青聚酯胎防水卷材；具有一定的自愈性，能自行愈合较小的穿刺破损，所以可作为坡屋面挂瓦的专用防水卷材。
5. 选用要点5.1单层使用时，厚度>2mm；二道及二道以上设防时，每层厚度> 1.2mm。
5.2聚乙烯膜为表面材料的自粘橡胶沥青防水卷材适用于非外露的防水工程。
5.3铝箔为表面材料的自粘卷材适用于外露防水工程，但应满足人工气候加速老化性能的指标要求。
5.4无膜双面自粘卷材仅适用于辅助防水。
自粘聚合物改性沥青聚酯胎防水卷材1•产品分类按卷材物理力学性能分为I型和n型。
按上表面隔离材料分为聚乙烯膜（PE ）、细砂（S）和铝箔（AL）三种。
2. 规格幅宽：1000伽厚度：聚乙烯膜和细砂面卷材厚度分为 1.5伽、2伽和3伽；铝箔面卷材厚度分为2伽和3伽。
每卷面积：10 m2、15 m2o3. 相关标准3.1产品执行标准：JC898 —2002《自粘聚合物改性沥青聚酯胎防水卷材》3.2设计及施工规范：GB50108 —2001《地下工程防水技术规范》GB50208 —2002《地下防水工程质量验收规范》GB50345 —2004《屋面工程技术规范〉〉GB50207 —2002《屋面工程质量验收规范》GB50300 —2001《建筑工程施工质量验收统一标准》4. 与相关产品的比较与SBS改性沥青卷材相比，自粘聚酯胎卷材本身具有自粘合的功能，施工简便，容易形成全封闭的整体防水层；在材性方面，其拉力、耐热度较低，低温柔度略好。
5. 选用要点5.1 I型卷材具有低温柔性好，延伸率较大等特点，但以塑料膜或细砂为覆面的卷材耐热度较低。
仅适用于一般及中档建筑屋面(有刚性保护层的)及地下防水工程。
5.2 n型卷材拉力较I型卷材大，低温柔性更好。
适用于寒冷地区中、高档建筑屋面及地下防水工程。
5.3单层使用时，厚度不应小于3mm ;二道及二道以上设防时，屋面工程防水每层卷材厚度不应小于2mm ;地下工程防水不得小于3伽。
5.4当用于地下工程时，应满足水蒸气透湿率< 5.7 X 10g/( m2 s Pa)的要求。
5.5铝箔面卷材用于屋面防水，可直接外露使用，但应满足人工气候加速老化性能的指标要求。
5.6聚乙烯膜和细砂面卷材用于屋面防水，需要做保护层。
5.7 1.5 mm厚自粘卷材仅用于辅助防水。

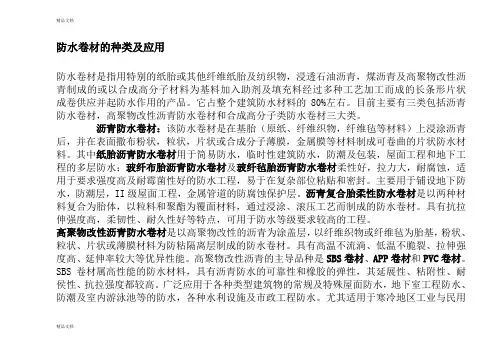

SBS改性沥青防水卷材SBS改性沥青防水卷材是以SBS橡胶改性石油沥青引为侵渍覆盖层，以聚酯纤维无纺布、黄麻布、玻纤毡等分别制作为胎基，以塑料薄膜为防粘隔离层，经选材、配料、共熔、侵渍、复合成型、卷曲等工序加工制作。
简介编辑SBS改性沥青防水卷材，这种卷材具有很好的耐高温性能，可以在-25到+100 C度的温度范围内使用，有较高的弹性和耐疲劳性，以及高达1500%的伸长率和较强的耐穿刺能力、耐撕裂能力。
适合于寒冷地区，以及变形和振动较大的工业与民用建筑的防水工程。
性能特点：低温柔性好，达到-25 C不裂纹；耐热性能高，90 C不流淌。
延伸性能好，使用寿命长，施工简便，污染小等特点。
产品适用于I、n级建筑的防水工程，尤其适用于低温寒冷地区和结构变形频繁的建筑防水工程。
规格分类：按物理指标分为：I （-20 C）、n（-25 C）型两大类;按胎基可分为：聚酯胎、玻纤胎两大类；按覆面材料可分为：PE膜（镀铝膜）、彩砂、页岩片、细砂等四大类；幅宽：1000mm，幅长有10m、15m两种规格；厚度：聚酯毡卷材3mm、4mm、5mm ；玻纤毡卷材3mm、4mm ;玻纤增强聚酯毡卷材5mm适用范围：广泛应用于工业和民用建筑的屋面、地下室、卫生间等防水工程以及屋顶花园、道路、桥梁、隧道、停车场、游泳池等工程的防水防潮。
变形较大的工程建议选用延伸性能优异的聚酯胎产品，其他建筑宜选用相对经济的玻纤胎产品。
施工方法编辑施工方法：施工前应清理基层缺陷，基层含水率不大于9%，涂刷专用底子油并充分干燥后再施工。
具体工程施工以及细部构造应按照工程的防水设计、验收标准和施工规范进行。
1SBS改性沥青防水卷材•基层要求干燥、平整、干净、无尘土、无杂物、无油污、无苔斑，如有孔、洞、裂缝要用水泥砂浆填实，突出部分要凿平。
•要逆风涂刷基层处理剂。
•在基层表面和卷材表面涂胶粘剂，并预留搭接边以涂刷接缝胶。
•铺贴卷材，并进行排气、压实。
•进行搭接缝的粘贴。
注意事项编辑贮存运输：1. 避免日晒雨淋，干燥通风环境下贮存。
储存温度不得低于相应规格产品柔度试验温度（-C）,不应高于50 C。
立式存放，高度不超过两层；2. 运输时必须立放，高度不超过两层，要防止倾斜或横压，必要时加盖苫布。
3. 正常贮存和运输条件下，贮存期自生产之日起为一年。
补充说明编辑定义SBS改性沥青防水卷材以聚酯毡或玻纤毡为胎基，SBS热塑性弹性体作改性剂的沥青为浸涂层，两面覆以隔离材料制成的具有低温柔性较好的防水卷材。
分类按胎体材料不同，分为聚酯毡胎、玻纤毡胎和玻纤增强聚酯毡胎。
按卷材物理力学性能分为I型和n型。
按上表面隔离材料分为聚乙烯膜（PE ）、细砂（S ）和矿物粒（片）料（M）三种。
规格卷材公称宽度为1000伽。
聚酯胎卷材公称厚度为3伽、4伽、5伽。
玻纤胎卷材公称厚度为3伽、4伽。
玻纤增强聚酯毡卷材公称厚度为5伽。
每卷卷材面积为7.5 m2> 10 m2、15 m2o相关标准产品执行标准：GB18242 —2008《弹性体改性沥青防水卷材》设计及施工规范：GB50108 —2008《地下工程防水技术规范》GB50208 —2011《地下防水工程质量验收规范》GB50345 —2004《屋面工程技术规范》GB50207 —2002《屋面工程质量验收规范》GB50300 —2001《建筑工程施工质量验收统一标准》PET自粘防水卷材PET湿铺法聚酯复合自粘防水卷材是一种经济、实用、环保型材料。
采用聚酯复合膜为表面材料，覆以橡胶沥青胶粘材料，用水泥砂浆粘贴。
可在潮湿基面上施工，对基层要求低，具有粘结强度高，粘结效果好，不窜水等特点。
基本介绍编辑PET 自粘防水卷材PET湿铺法聚酯复合自粘防水卷材是一种经济、实用、环保型材料。
采用聚酯复合膜为表面材料，覆以橡胶沥青胶粘材料，用水泥砂浆粘贴。
可在潮湿基面上施工，对基层要求低，具有粘结强度高，粘结效果好，不窜水等特点。
产品特点编辑1. 超强粘结性能与基层完美结合；2. 采用水泥砂浆粘结，安全环保；3. 施工简单，操作方便；性价比高，使用范围广;5.无窜水现象发生，即使刺破，也不易发生渗点，维修方便。
适用范围编辑各种地下室、屋面、公路、铁路、隧道、桥梁、防空洞等重点工程的防水工程。
技术性能标准：执行标准JC840-1999施工工艺编辑清理基层湿润基层（如基层湿润无需此项工序）定位、弹线搅拌并铺抹水泥浆>铺贴卷材排气、晾放搭接边密封卷材收头、密封检查验收施工方法编辑1. 清理基层表面的灰尘、杂物，干燥的基面预先洒水润湿;以确定PET防水卷材位置。
根据现场基层平整度情况，确定水泥浆铺抹厚度，厚度通常为1〜3mm , 在卷材铺贴范围内抹水泥浆（范围不宜过大、边抹边铺）；3•揭掉PET防水卷材下表面的隔离膜，将PET防水卷材平铺在刚刚铺抹的水泥浆上；4. 第一幅卷材铺贴完毕后，再抹水泥浆，接着铺设第二幅卷材，以此类推；5. 用抹子或橡胶板赶压卷材表面，提浆、排出卷材表面下的空气，使卷材与水泥浆紧密贴合；6. 根据现场情况，可选择铺贴卷材时进行搭接或在水泥浆具有足够强度时在进行搭接。
搭接时，将位于下层的卷材搭接部位的离型膜揭起，将上层卷材粘贴在下层卷材上，卷材搭接宽度不小于80mm ；7. 卷材铺贴完毕后，卷材收头、管道包裹部位可用密封膏密封。
注意事项编辑1. 卷材应放在干燥通风的环境储存，防止日晒雨淋；2. 不同规格的卷材分别堆放，卷材应平放；3. 远离火源，贮存期为一年；4. 卷材运输时应平放，不得斜放或交叉横压。
