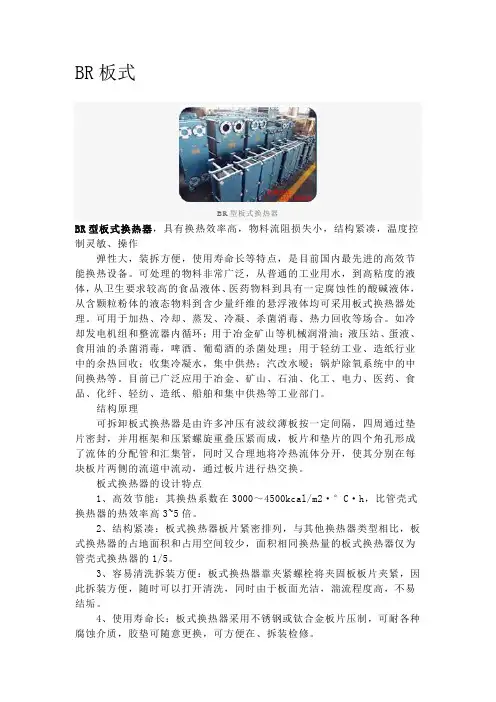

BR系列板式换热器

名称：板式换热器类别：板式换热器型号：功能介绍：一、产品概述板式换热器广泛应用于供热、洗浴、空调、冶金、液压、化工、制药、食品等领域。

板式换热器是目前各类换热器中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。

板式换热器的结构分解如图1，产品外型如图2，主要部件是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成。

换热板片是由不锈钢板压制成型，它上面开有4个流道孔，中部压成人字形波纹，四周压有密封槽。

密封槽内粘有密封胶垫。

换热板片通过两导杆定位对齐，两夹紧板通过夹紧螺栓将各板片压紧，从而形成换热器内腔换热流道。

相邻换热板片的人字形波纹方向安装时相反，接触点彼此相互支撑。

人字形波纹和这些支撑点使流体介质在其内部流动时充分形成湍流，这是板式换热器具有很高换热效率的主要原因。

另外换热板片厚度较薄，导热热阻较小，板片两侧的流体介质流动分布较为均衡，也使得传热较为充分。

板式换热器根据介质的温差和流量，可以装配成单流程、双流程、三流程以及多流程的形式。

单流程是指介质在换热器内流过一个流程，双流程是指介质在换热器内折返流过两个过程，依次类推，各种流程的外形图和其流程示意图如图3。

当采用多流程时，换热器的四个接口就不能在同一侧的夹紧板上，进出口要位于前后两个夹紧板上。

一般类似于水粘度较低的介质在换热流道内的平均流速为0.4m/s较为适合，流速过大，则阻力也大；流速过小，流道内流体流动不易形成湍流，易形成死区，换热效果不好。

因此应根据介质流量的大小来选择流程数，使换热流道内的流速接近0.4m/s。

以获得最佳的换热效果。

对于类似于液压油粘度较高的介质，流速应减小，0.3m/s较为合适。

当流量较小时，可增加流程数来提高流速。

例如当所确定的换热面积在表中所对应的流量比使用的流量大一倍时，采用双流程组装形式，换热流道内的流速就可增加一倍达到合适的流速。

两个流道根据流量的不同可采用不相等的流程数。

流程数增加，阻力也会相应增加。

1. 板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。

它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。

板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。

板片的周边及角孔处用橡胶垫片加以密封。

框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。

板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。

1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。

d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。

板式换热器例题1、换热器换热量的计算w t Gc Q 1046750)2065(4187360020000=-⨯⨯=∆= 2、外网进入热水供应用户的水流量s kg t c Q G /10)7095(418710467500=-=∆= 3、加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

加热水的平均温度为（95＋70）/2＝82.5℃，该温度下水的密度为970.2kg/m 3。

200206.02.9705.010m w G f r r r =⨯==ρ 4、被加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

被加热水的平均温度为（65＋20）/2＝42.5℃，该温度下水的密度为991.2kg/m 3。

201868.02.9913.0360020000m w G f l l l =⨯⨯==ρ 5、选型初选BR12型板式换热器，单片换热面积为0.12m 2/片，单通道流通断面积为0.72×10－3。

6、实际流速加热水流道数为281072.00206.03=⨯==-d r r f f n 被加热水流道数为261072.001868.03=⨯==-d l l f f n 取流道数为28。

加热水实际流速s m f n G w r d r r /5.02.9701072.0281030=⨯⨯⨯==-ρ 被加热水实际流速s m f n Gw l d l l /28.02.9911072.02856.53=⨯⨯⨯==-ρ 7、传热系数查图知传热系数为3600w/m 2.K 。

8、传热温差()()()()℃396595207065952070)()()()(11221122=-----=-----=∆In t t In t t t p ττττ 9、传热面积246.73936001046750m t K Q F p =⨯=∆= 10、需要的片数6212.046.7===d F F N 11、实际片数考虑一个富裕量。

名称：板式换热器类别：板式换热器型号：功能介绍：一、产品概述板式换热器广泛应用于供热、洗浴、空调、冶金、液压、化工、制药、食品等领域。

板式换热器是目前各类换热器中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。

板式换热器的结构分解如图1，产品外型如图2，主要部件是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成。

换热板片是由不锈钢板压制成型，它上面开有4个流道孔，中部压成人字形波纹，四周压有密封槽。

密封槽内粘有密封胶垫。

换热板片通过两导杆定位对齐，两夹紧板通过夹紧螺栓将各板片压紧，从而形成换热器内腔换热流道。

相邻换热板片的人字形波纹方向安装时相反，接触点彼此相互支撑。

人字形波纹和这些支撑点使流体介质在其内部流动时充分形成湍流，这是板式换热器具有很高换热效率的主要原因。

另外换热板片厚度较薄，导热热阻较小，板片两侧的流体介质流动分布较为均衡，也使得传热较为充分。

板式换热器根据介质的温差和流量，可以装配成单流程、双流程、三流程以及多流程的形式。

单流程是指介质在换热器内流过一个流程，双流程是指介质在换热器内折返流过两个过程，依次类推，各种流程的外形图和其流程示意图如图3。

当采用多流程时，换热器的四个接口就不能在同一侧的夹紧板上，进出口要位于前后两个夹紧板上。

一般类似于水粘度较低的介质在换热流道内的平均流速为0.4m/s较为适合，流速过大，则阻力也大；流速过小，流道内流体流动不易形成湍流，易形成死区，换热效果不好。

因此应根据介质流量的大小来选择流程数，使换热流道内的流速接近0.4m/s。

以获得最佳的换热效果。

对于类似于液压油粘度较高的介质，流速应减小，0.3m/s较为合适。

当流量较小时，可增加流程数来提高流速。

例如当所确定的换热面积在表中所对应的流量比使用的流量大一倍时，采用双流程组装形式，换热流道内的流速就可增加一倍达到合适的流速。

两个流道根据流量的不同可采用不相等的流程数。

流程数增加，阻力也会相应增加。

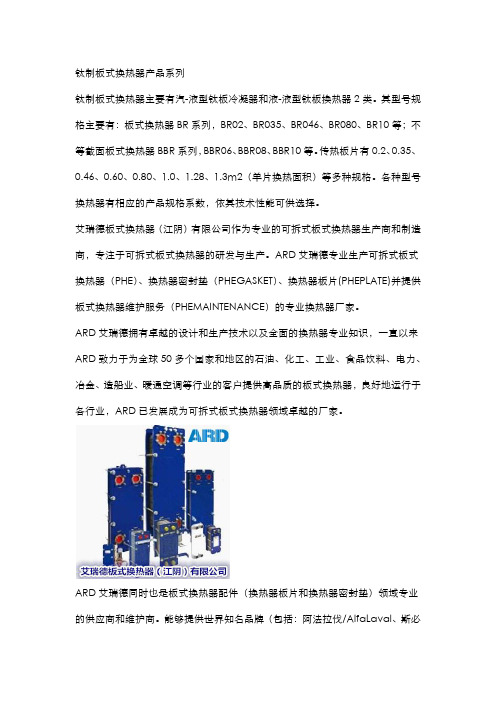

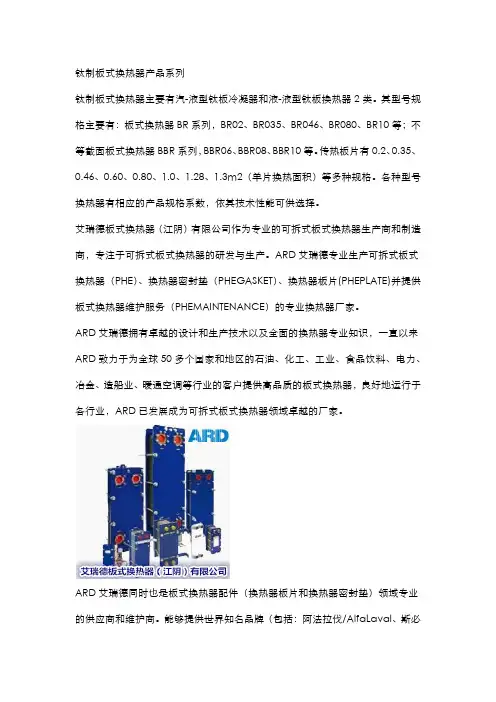

钛制板式换热器产品系列钛制板式换热器主要有汽-液型钛板冷凝器和液-液型钛板换热器2类。

其型号规格主要有：板式换热器BR系列，BR02、BR035、BR046、BR080、BR10等；不等截面板式换热器BBR系列，BBR06、BBR08、BBR10等。

传热板片有0.2、0.35、0.46、0.60、0.80、1.0、1.28、1.3m2（单片换热面积）等多种规格。

各种型号换热器有相应的产品规格系数，依其技术性能可供选择。

艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。

ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。

ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。

ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。

全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。

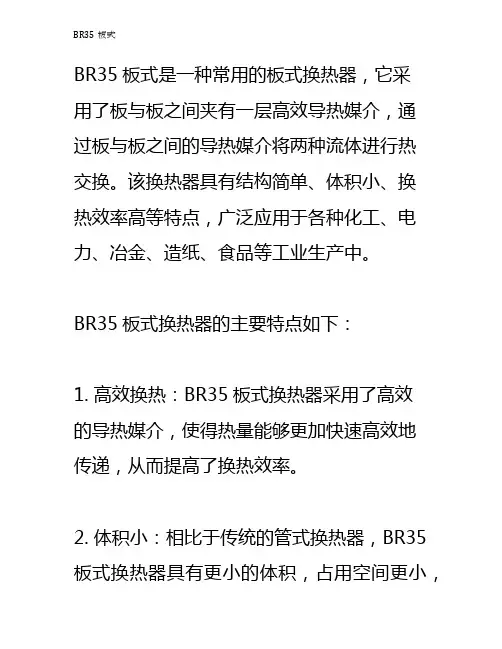

BR35板式是一种常用的板式换热器，它采
用了板与板之间夹有一层高效导热媒介，通
过板与板之间的导热媒介将两种流体进行热
交换。

该换热器具有结构简单、体积小、换
热效率高等特点，广泛应用于各种化工、电力、冶金、造纸、食品等工业生产中。

BR35板式换热器的主要特点如下：
1. 高效换热：BR35板式换热器采用了高效
的导热媒介，使得热量能够更加快速高效地
传递，从而提高了换热效率。

2. 体积小：相比于传统的管式换热器，BR35板式换热器具有更小的体积，占用空间更小，
更加适合于场地有限的工业生产。

3. 节能环保：BR35板式换热器采用了高效
的导热媒介，使得热能得到更好的利用，从
而可以节省能源，减少耗能，达到节能环保
的目的。

4. 维护方便：BR35板式换热器的结构简单，维护维修也相对容易，可以降低维修成本，
延长设备的使用寿命。

5. 适用范围广：BR35板式换热器适用于各
种化工、电力、冶金、造纸、食品等工业生
产中，能够满足不同行业的多种需求。

总之，BR35板式换热器是一种高效、节能、环保、维护方便、适用范围广泛的换热器，
具有广泛的应用前景。

板式换热器的计算方法板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。

在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。

目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。

以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。

以下五个参数在板式换热器的选型计算中是必须的：∙总传热量(单位:kW).∙一次侧、二次侧的进出口温度∙一次侧、二次侧的允许压力降∙最高工作温度∙最大工作压力如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。

温度T1 = 热侧进口温度T2 = 热侧出口温度t1 = 冷侧进口温度t2= 冷侧出口温度热负荷热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为：（热流体放出的热流量）=（冷流体吸收的热流量）在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。

（1）无相变化传热过程式中Q----冷流体吸收或热流体放出的热流量，W；m h,m c-----热、冷流体的质量流量，kg/s；C ph,C pc------热、冷流体的比定压热容，kJ/(kg·K)；T1,t1------热、冷流体的进口温度，K；T2,t2------热、冷流体的出口温度，K。

（2）有相变化传热过程两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为：一侧有相变化两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程式中r,r1,r2--------物流相变热，J/kg；D,D1,D2--------相变物流量，kg/s。

对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。

对数平均温差(LMTD)对数平均温差是换热器传热的动力，对数平均温差的大小直接关系到换热器传热难易程度.在某些特殊情况下无法计算对数平均温差,此时用算术平均温差代替对数平均温差，介质在逆流情况和在并流情况下的对数平均温差的计算方式是不同的。

板式换热器技术协议书买方：卖方：二O—0年八月二十日板式换热器技术协议厂与就购买板式换热器三台达成如下协议：一、设备参数：型号：BR0.23M换热面积25m l，落地式，油水换热，单片换热面积0.23 m2, 水压力0.4Mpa，油压力0.7Mpa,二、具体要求：换热器设计压力1.6Mpa，设计温度110度，工作温度75度，水压试验2.0Mpa，板片材料304,胶垫为丁腈橡胶；压紧板材质为Q235-A,接管GB8163 304,法兰304；夹紧螺柱材质选用40Cr。

换热器板片为偏窄形，宽控制在400 之内，因为现场安装空间狭小。

介质一次侧、二次侧在一侧，为冷进下、冷出上；热进上、热出下。

三、设计、制造、检验标准2.1、GB/T164097《板式换热器》2.2、CJ/T191-2004《板式换热器机组》2.3、GB 699-88优质碳素结构钢技术条件2.4、GB 700-88碳素结构钢2.5 、GB 3274-88碳素结构钢和低合金结构钢热轧厚钢板和钢带2.6、GB 6654-1995压力容器用碳素钢和低合金钢厚钢板2.7、GB 8163-87榆送流体用无缝钢管2.8 、JB 4726-94压力容器用碳素钢和低合金钢锻件2.9 、JB 4730-94压力容器无损检测四、验收1 、垫片应有保证密封的压缩量，耐油耐温，并且机组使用寿命在15 年以上。

2、板式换热器主要零部件所用材料，必须考虑换热器的使用条件（如：设计温度、设计压力、介质特性和操作特点等）、材料的焊接性能、加工性能及经济合理性。

板式换热器主要零部件的材料应符合GB/T164097《板式换热器》表5的规定。

采用表5以外的材料，其性能应不低于表5材料的性能，同时还应符合相应的标准。

板式换热器的板片、压紧板、螺柱、法兰、接管、垫片等所用的材料及焊接材料，必须具备材料质量证明书或其复印件。

板式换热器法兰采用碳素钢、低合金钢锻件及不锈钢锻件时，按JB 4726、JB 4727、JB 4728 规定的I 级选用，并在图样上注明（在钢号后附上级别符号，如20 H，OCr18Ni9 II）0板式换热器用焊接材料应符合GB/T 983或GB/T 5117的规定。

板式换热器安全操作规程一、换热器的型号和技术参数换热器型号和辅助设备技术参数：水-水换热2台，其型号：BR1.5BW-1.6-188-E-1板式水-水换热器；二次网供暖循环泵五台，其中2台KDBR300-80便拆式离心泵：其技术参数，额定流量720m³/h，扬程80m，转速1480r/min，配用电机功率250KW，型号Y2-355M-4，电压380V，额定工作电流443A，效率95.2%,频率50Hz，功率因素0.9，转速1490r/min，连续工作制S1，防护等级IP55，绝缘等级F，水泵总成自重1720Kg；3台立式管道泵，其型号为KDBR200-80/A,流量374m³/h，扬程70m，转速1450r/min，配用电机型号Y2-315S-4，功率110KW，额定电压380V，额定电流200A，效率95.4%，功率因数0.88，转速1485r/min，防护等级IP54，绝缘等级F，工作制S1。

换热器的作用是通过一次网的高温热水经过板式换热器加热二次网循环水，主要是露天区域生产、生活、办公场所系统内的水。

二、细则1.努力学习安全操作知识，严格遵守各项规章制度。

2.认真执行交接班制度，接班前必须认真检查本岗位的设备及安全设施是否齐全、完好。

3.认真监盘、精心操作，严格执行工艺纪律，记录清晰、详实、整洁，字体一律采用仿宋字体。

4.按时认真巡检，发现缺陷及时处理，并做好记录。

保持作业场所清洁卫生。

准确分析、判断。

能处理生产过程中出现各种的异常情况。

5.正确使用劳保用品和消防器材6.杜绝违章作业、并有权劝阻和制止他人违章作业。

对违章指挥有权拒绝执行，并及时上报分管领导。

三、工作原理1.以10.5MW高温热水锅炉为热源，经板式换热器将二次管网系统中的水加热，由循环泵系统供到露天区域生产、生活、办公区域。

系统进行强制循环，经反复换热，实现露天区域生产、生活、办公区域取暖需求。

板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。
