目录 1、目录 1 2、选型公式 2 3、选型实例一（水－水） 3 4、选型实例二（汽－水） 4 5、选型实例三（油－水） 5 6、选型实例四（麦芽汁－水） 6 7、附表一（空调采暖，水－水）7 8、附表二（空调采暖，汽－水）8 9、附表三（卫生热水，水－水）9 10、附表四（卫生热水，汽－水）10 11、附表五（散热片采暖，水－水）11 12、附表六（散热片采暖，汽－水）12
板式换热器选型计算 1、选型公式 a 、热负荷计算公式：Q=cm Δt 其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃ b 、换热面积计算公式：A=Q/K.Δt m 其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差 注：Ｋ值按经验取值（流速越大，Ｋ值越大。水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧 板间流速一般在15m/s 以时可按上表取值） Δt max - Δt min T1 Δt max Δt min Δt max 为（T1-T2’）和（T1’-T2）之较大值 Δt min 为（T1-T2’）和（T1’-T2）之较小值 T T1’ c 、板间流速计算公式： T2 其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数 2、板式换热器整机技术参数表： 计压力1.0Mpa 、垫片材质EPDM 、总换热面积为9 m 2 板式换热器。 注：以上选型计算方法适用于本公司生产的板式换热器。 选型实例一（卫生热水用：水-水） Ln Δt m =
板式换热器结构及工作原理 要了解板式换热器，首先看一下其结构图： 板式换热器是按一定的间隔，由多层波纹形的传热板片，通过焊接或由橡胶垫片压紧构成的高效换热设备。按其加工工艺分为可拆式换热器和全焊接不可拆式换热器，办焊接式换热器是介于两者之间的结构，即两种流体作为相对独立的结构体进行组装的。板片的焊接或组装遵循两两交替排列原则组装时，两组交替排列。为增加换热板片面积和刚性，换热板片被冲压成各种波纹形状，目前多为v型沟槽，当流体在低流速状态下形成湍流，从而强化传热的效果，防止在板片上形成结垢。板上的四个角孔，设计成流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。 板式换热器的特点： （1）由于采用0.6mm—0.8mm不锈钢片，传热效率得以极大的提高。 （2）体积小，是管壳式换热器体积的1/3——1/5，既节省了金属材料，又减少了占地面积。 （3）组装灵活，便于推行标准作业，从而为进一步降低生产成本带来可能。
（4）不易结构，清洗方便，便于日常维护。 （5）由于体积小、响应迅速，运行热损失小。 （6）焊接式板式换热器的缺点是焊接工艺要求高、带来成本的增加：可拆卸换热器运行温度受密封材料制约，一般在200摄氏度以 下，耐压能力也较差。 实际应用中，根据不同用户的要求，选择不同的换热器。一般工矿企业、社区楼宇集中供热换热站采用可拆式换热器，家庭生活用热水、室内空调等小功率用户采用全焊接式板式换热器。随着焊接技术和工艺的不断改进和提高，大功率换热器采用全焊接工艺将日益普及，结构更趋经凑合理。 发展展望：据统计，在现代石油化工企业中，换热器投资占30% ~40%。在制冷机中，蒸发器和冷凝器的重量占机组重量的30% ~40%，动力消耗占总动力消耗的20% ~30%。可见换热器对企业投资、金属耗量以及动力消耗有着重要的影响。大力发展板式换热器更替原有效率低下、材料消耗惊人的陈旧换热器是节能降耗有效途径，行业发展也将迎来新的机遇。
板式换热器的计算方法 板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。 以下五个参数在板式换热器的选型计算中是必须的： ?总传热量(单位:kW). ?一次侧、二次侧的进出口温度 ?一次侧、二次侧的允许压力降 ?最高工作温度 ?最大工作压力 如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。 温度 T1 = 热侧进口温度 T2 = 热侧出口温度 t1 = 冷侧进口温度 t2= 冷侧出口温度 热负荷 热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为： （热流体放出的热流量）=（冷流体吸收的热流量）
在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。
（1）无相变化传热过程 式中 Q----冷流体吸收或热流体放出的热流量，W； m h,m c-----热、冷流体的质量流量，kg/s； C ph,C pc------热、冷流体的比定压热容，kJ/(kg·K)； T1,t1 ------热、冷流体的进口温度，K； T2,t2------热、冷流体的出口温度，K。 （2）有相变化传热过程 两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为： 一侧有相变化 两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程 式中 r,r1,r2--------物流相变热，J/kg； D,D1,D2--------相变物流量，kg/s。 对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。
板式换热器原理图 液体换热通用型板式换热器 用于液体之间热交换，平均温度差大于2℃的工况。 主要型号：BR10、BR20、BR30、BR31、BR35、BR50、BR64、BR80、BR100、BR140等。 空调系统专用型板式换热器 空调系统专用型的板式换热器才能实现。 主要型号：BR70C、BR170C等。
颗粒纤维介质专用型板式换热器 在酒精酿造，造纸，纺织，及其他含颗粒或纤维介质的热交换中必须采用专用大间隙无阻碍的板式换热器。 主要型号：BPF40、BPF100、BPF170等。 低阻降冷凝专用型板式换热器 适用于各种工业气体的冷凝工艺需要，冷凝阻力非常小，又要有很高的传热系数，一般的板式换热器不能实现。 专用冷凝换热器有：BL80、BZL140。
各国替代板片及垫片 太平洋公司按照用户的要求开发了各国板片及垫片。可以满足各种规格进口板式换热器，板片，及垫片的替代要求。 实验室适用型板式换热器 BR3，BR6等型号小型板式换热器适用于小流量的场合使用。例如：实验室，药品生产，机器润滑配套冷却等。
箱形半焊板式换热器系列 适用于高温，高压，真空及要求无泄漏的场合。主要有冷凝型、自由流型、普通换热型
1. 板式换热器简介 板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。 板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。 1.1板式换热器的基本结构 板式换热器主要由框架和板片两大部分组成。 板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。 框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构
板式换热器选型与计算方法 板式换热器的选型与计算方法 板式换热器的计算方法 板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。 以下五个参数在板式换热器的选型计算中是必须的： 总传热量(单位:kW). 一次侧、二次侧的进出口温度 一次侧、二次侧的允许压力降 最高工作温度 最大工作压力 如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。 温度 T1 = 热侧进口温度 T2 = 热侧出口温度 t1 = 冷侧进口温度 t2= 冷侧出口温度 热负荷 热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为： （热流体放出的热流量）=（冷流体吸收的热流量）
在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。 （1）无相变化传热过程 式中 Q----冷流体吸收或热流体放出的热流量，W； mh,mc-----热、冷流体的质量流量，kg/s； Cph,Cpc------热、冷流体的比定压热容，kJ/(kg·K)； T1,t1 ------热、冷流体的进口温度，K； T2,t2------热、冷流体的出口温度，K。 （2）有相变化传热过程 两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为： 一侧有相变化 两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程 式中 r,r1,r2--------物流相变热，J/kg； D,D1,D2--------相变物流量，kg/s。 对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。 对数平均温差(LMTD) 对数平均温差是换热器传热的动力，对数平均温差的大小直接关系到换热器传热难易程度.在某些特殊情况下无法计算对数平均温差,此时用算术平均温差代替对数平均温差，介质在逆流情况和在并流情况下的对数平均温差的计算方式是不同的。在一些特殊情况下，用算术平均温差代替对数平均温差。 逆流时： 并流时：

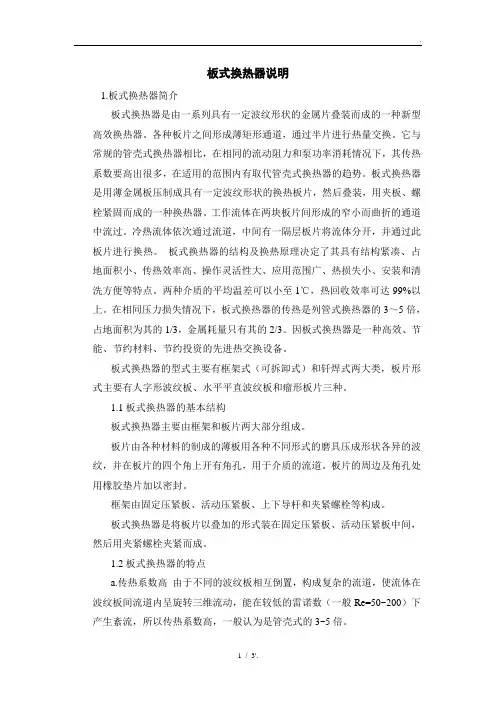

板式换热器说明 1?板式换热器简介 板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。两种介质的平均温差可以小至1C，热回收效率可达99%以上。在相同压力损失情况下，板式换热器的传热是列管式换热器的3?5 倍, 占地面积为其的1/3,金属耗量只有其的2/3。因板式换热器是一种高效、节 能、节约材料、节约投资的先进热交换设备。 板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。 1.1板式换热器的基本结构 板式换热器主要由框架和板片两大部分组成。 板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波 纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。 框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。 板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。 1.2板式换热器的特点 a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下
第37卷第6期辽 宁 化 工Vol.37,No.6 2008年6月L iaoning Che m ical I ndustry June,2008可拆式板式换热器在换热站的应用 解 毅,孙立伟,邵德明,王 庆 (沈阳石蜡化工有限公司,辽宁沈阳110141) 摘 要: 传统的管壳式换热器传热系数低、占地面积大、且维修不便;钎焊式板式换热器和激光全 焊接式板式换热器设备购置成本高,且不可拆检;而可拆式板式换热器适用温度又有限,介绍了在可拆 式板式换热器前加减温装置的方案在加热载体为高温蒸汽的换热站的成功应用。 关 键 词: 板式换热器;换热站;高温蒸汽 中图分类号: T Q051.5 文献标识码: A 文章编号: 100420935(2008)0620410203 为装置区内控制中心、化验楼、变配电楼和部分泵房及加药间等冬季供暖的换热站原来一直采用管壳式换热器。加热载体为1.1MPa、230℃的蒸汽;供暖载体为热水,供水温度为92℃,回水温度为70℃,供水压力为0.5MPa、回水压力为0. 14MPa。因原管壳式换热器设备陈旧,维修量大,并且蒸汽的消耗量有逐年递增的趋势。于是,在2006年大修期间,将原管壳式换热器改造成板式换热器。 1 板式换热器 板式换热器(p late heat exchangers,简称PHE)是一种新型高效换热器。其发明始于1878年,最初主要用于食品工业,后来逐渐扩大至造纸、医药、冶金、矿山、机械制造、电力、船舶、采暖及石油化工等其它工业领域。目前世界较知名的板式换热器生产厂家有瑞典的A lfa-laval(阿法拉伐)、S W EP(舒瑞普)、德国的GEA公司、英国的AP V、日本的H isaka(日版制作所)等。板式换热器由一系列具有一定波纹形状的金属片叠装而成,由于其特殊结构,使得板式换热器具有以下优点[1]。 1.1 总传热系数高,设备占地面积小 板式换热器的板片一般制成槽形或波纹形,介质在流道内的流动呈复杂的三维流动结构,其流动方向及流动速度均不断变化,造成很大的扰动,在低雷诺数(一般Re=50～200)下即可诱发湍流(而列管式换热器则要求雷诺数达到2000以上)。由于大的扰动减薄了液膜的厚度,可防止杂质在传热面上沉积粘附,从而减小污垢热阻,加之板片厚度仅0.6～0.8mm,热阻较小,另外在板式换热器中,冷热流体分别从板片的两侧通过,流体流道较小,不会出现象管壳式换热器那样的旁路流,故总传热系数较高。若以水/水为传热介质,板式换热器的总传热系数可达8360～25 080kJ/m2?h?℃为管壳式换热器传热系数的3～5倍,但其设备体积仅为管壳式换热器的30%左右。 1.2 传热效率高 板式换热器的传热效率非常高,国际上已有多家公司能提供最小对数平均温差△T m=1℃的板式换热器产品。但冷热物流最小对数平均温差过小将导致换热器的换热面积很大,从工程应用角度而言并不经济。 1.3 对数平均温差大 提高传热对数平均温差是强化传热效果的重要手段。流体的流动方向和方式都会影响对数平均温差。板式换热器内流体的流动总体上呈并流或逆流的方式,其传热平均温差的修正系数通常为0.95左右。而在管壳式换热器中,两种流体分 收稿日期: 2008203207 作者简介: 解 毅(1978-),男,助理工程师。
选用板式换热器就是要选择板片的面积的简单方法： Q=K×F×Δt， Q——热负荷 K——传热系数 F——换热面积 Δt——传热温差（一般用对数温差） 传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。最后算出的板换的面积要乘以一定的系数如1.2。 艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。
ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。 ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。全球几十个国家的板式换热器客户正在使用ARD 提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。
板式换热器是目前国际上应用非常广泛的换热设备，从板式换热器的构造来看，其零部件品种不多，标准化和通用化程度也比较高，因此，原理上讲，制造工艺也会容易实现规范化。 但实际情况并非如此，国内外大型板式换热器制造厂商都有着自己的质量控制标准，且均不对外公开。所以，现在并没有板式换热器制造的国际标准或通用的先进标准。这也就给板式换热器行业的质量控制带来了一些问题。 我国根据自己的生产、使用实际情况，并分析国外产品的质量，制定了专业标准，即：ZBJ74001-87《可拆卸板式换热器技术条件》、JB/TQ540-87《可拆卸板式换热器性能测试方法》、JB/TQ538-87《可拆卸板式换热器质量分等》。适用于轻工、医药、食品、石油、化工、机械、冶金、矿山、电力及船舶等部门。 我国对板式换热器的板片主要制造技术要求是： 1、表面不允许超过厚度公差的凹坑、划伤、压痕等缺陷，冲切毛刺必须清除干净； 2、食品工业用的板片，冲压后其工作表面的粗糙度应不低于原板材；
3、波纹深度偏差应不大于0.20mm,垫片槽深度偏差也不应大于0.20mm； 4、成型减薄量应不大于原实际板厚的百分之三二； 5、任意方向的基面平行度不大于0.003mm。 艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。 ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。 ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚 /Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。
板式换热器选型计算 板式换热器是一种高效紧凑型热交换设备，它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点，目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域，因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种，以下就三种算法的特点进行简要的说明。 一、手工简易算法 计算公式： F=Wq/(K*△T) 式中 F —换热面积 m2 Wq—换热量 W K —传热系数 W/m2·℃ △T—平均对数温差℃ 根据选定换热系统的有关参数，计算换热量、平均对数温差，设定传热系数，求出换热面积。选定厂家及换热器型号，计算板间流速，通过厂家样本提供的传热特性曲线及流阻特性曲线，查出实际传热系数及压降。若实际传热系数小于设定传热系数，则应降低设定传热系数，重新计算。若实际传热系数大于设定传热系数，而实际压降大于设定压降，则应进一步降低设定传热系数，增大换热面积，重新计算。经过反复校核，直到计算结果满足换热系统的要求，最终确定换热器型号及换热面积大小。这种算法的优点是计算简单，步骤少，时间短；缺点是结果不准确，应用范围窄。造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线，而设计工况可能与之不符。此外样本所提供的传热特性曲线及流阻特性曲线仅为水―水换热系统，在使用中有很大的局限性。 以下给出佛山显像管厂总装厂房低温冷却水及40℃热水两套换热系统实例加以说明采用手工简易算法得出的计算结果与实测结果的差别：
1.板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。 b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃. c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。d.容易改变换热面积或流程组合，只
板式换热器计算公式 板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新式高效换热器。对于各个厂家和运用商来说，板式换热器选型计算方法及公式都是比照首要的，由于选好换热器对于出产和车间的作业是很关键的。 板片型式或波纹式应根据换热场合的实际需要而定。对流量大答应压降小的情况，应选用阻力小的板型，反之选用阻力大的板型。根据流体压力和温度的情况，判定选择可拆卸式，仍是钎焊式。判定板型时不宜选择单板面积太小的板片，避免板片数量过多，板间流速偏小，传热系数过低，对较大的换热器更应留心这个疑问。 流程和流道的选择 流程指板式换热器内一种介质同一活动方向的一组并联流道，而流道指板式换热器内，相邻两板片构成的介质活动通道。一般情况下，将若干个流道按并联或串联的方法连接起来，以构成冷、热介质通道的不一样组合。 流程组合方式应根据换热和流体阻力计算，在满足技能条件恳求下判定。尽量使冷、热水流道内的对流换热系数相等或靠近，然后得到最佳的传热作用。由于在传热表面两边对流换热系数相等或靠近时传热系数获得较大值。虽然板式换热器各板间流速不等，但在换热和流体
阻力计算时，仍以均匀流速进行计算。由于“U”形单流程的接纳都固定在压紧板上，拆装便当。 计算方法及公式 (1) 求热负荷QQ=G．ρ．ＣP．Δt (2) 求冷热流体进出口温度t2=t1+ Q /G ．ρ ．ＣP (3) 冷热流体流量Ｇ= Q / ρ ．ＣP ．(t2-t1 (4) 求均匀温度差ΔtmΔtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或 Δtm=(T１-t2)+(T2-t1)/2 (5) 选择板型若一切的板型选择完，则进行效果剖析。 (6) 由Ｋ值规划，计算板片数规划Ｎmin，ＮmaxＮmin = Q / Kmax ．Δtm ．F P ．βＮmax = Q / Kmin ．Δtm ．F P ．β
说起板式换热器，在结构上，板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并畅通流畅过每个板片进行热量的交换。具有良好的社会效益和经济效益。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。假设流体与壁面的温度差全部集中在厚度为δ1''''的有效膜内，该膜既不是热边界层，也非活动边界层，而是一集中了全部传热温差并以导热方式传热的虚拟膜。 在靠近壁面处引起温度的变化形成温度边界层。温度差主要集中在层流底层中。即利用冷水机组在夜间制冷，在蓄冰罐里蓄冰，知足越日的冷量需求，降低空调的负荷峰值，从而有效地节约能源，节省运行用度。 我们使用板式换热器的冰蓄系统对电网起到削峰填谷的调节作用。对流传热速率方程可用牛顿冷却定律来描述，在大多数的领域，天天均有大量的热量跟着废弃的热介质（如排放的糊口热水，洗浴热水，工艺冷却水等）而排放入附近大气环境中，造成了能源的巨大铺张，因为板式换热器的投资本钱低，热效率高，对冷热介质的温差要求极低，可将废热回收转换为二次可利用热能，并将其用于预热工况中。 板式换热器是由很多波纹形的传热板片，按一定的距离，通过橡胶垫片压紧组成的可拆卸的换热设备。 对流传热大多是指流体与固体壁面之间的传热，其传热速率与流体性质及边界层的状况紧密亲密相关。
ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。 ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚 /Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。全球约有1/5的板式换热器正在使用ARD 艾瑞德板式换热器（江阴）有限公司提供的换热器配件或接受ARD艾瑞德板式换热器（江阴）有限公司的维护服务（包括定期清洗、维修及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD艾瑞德板式换热器（江阴）有限公司都能为您提供板式换热器领域的系统解决方案。
1、压降控制 流体在流动中只有克服阻力才能前进,流速越大,阻力也越大。不同的板型或者统一板型不同板片结构参数,其阻力也不相同,阻力的大小直接关系到输送流体的泵或者风机的动力消耗和设备的投资费用。 如果将热侧允许压降设为0.05 MPa,则可以减少近10%的面积。因此,压降是影响换热换热器传热面积的影响因素之一。较大的集中供热项目一次网的压力损失基本确定在0.1 MPa左右是比较经济合理的。在此条件下得到的换热面积既可以满足运行工况的要求,也是最节约投资的。 由计算结果可以看出,允许压降适当计算面积可以减少近30%。 2、污垢热阻 污垢对传热、传质及流体流动带来负面影响,即随着污垢在传热表面上的积聚,流道表面的粗糙度增加,引起摩擦因数增大,并且流体的流通截面积减少,在相同的体积流量的情况下,流体流速增加,压力降增大。有人认为选取较大的污垢热阻比较可靠,其实这往往会带来更严重后果。这是因为在传热量一定的条件下,势必要加大传热面积或总平均温差,从而增加换热器成本。而传热面过大会导致热流体出口温度过低、冷流体出口温度过高,这不仅影响工艺要求,而且有时在运行中为避免此结果常将介质流速降低、致使壁面温度上升,这样反而促使污垢 更迅速地增长。 虽然换热面积没有减少,但是由于工况的污垢热阻较小,使得计算富裕量有很大增加。同样,不同的污垢热阻对换热面积影响也很大。设计换热器时,必须
采用正确的界膜导热系数,同时还必须采用正确的污垢系数,即使正确地确定了界膜导热系数。如果污垢系数的确定不准确,对换热器的设计误差也很大。由于板式换热器具有容易清洗的优点,所以定期对换热器进行清洗必不可少。 3、面积富裕量 换热器换热面积富裕量定义为设计值比计算值高出的百分比。其主要考虑工艺条件的变化稳态和持续积垢引起的热阻变化,还有一些未知因素,如积垢预测误差、工艺计算误差等。将裕量分为工艺裕量、设备老化裕量和控制裕量3个参数,还有一些不可知的因素需要再另加一些裕量。文献[1]在换热器计算中没有提到富裕量应该取值的问题,只是通过例题说明只要满足计算换热面积大于所需换热面积就可以。 板式换热器设计中,常取10%的面积富裕量。由序号6和序号7可以看出,面积富裕量对换热器计算的影响因素也很大。 4、温差推动力 温度推动力也叫平均对数温差。在传热过程中,冷、热流体的温度差沿加热面是连续变化的。但是由于此温度差与冷、热流体的温度成线性关系,因此可以用换热器两端温差的某种组合(即对数平均温差)来表示。对数平均推动力恒小于算术平均推动力,特别是当换热器两端推动力相差悬殊时,对数平均值要比算术平均值小得多。当换热器一端两流体温差接近于0时,对数平均推动力将急剧减小。
板式换热器选型计算的方法及公式 (1)求热负荷Q Q=G ．ρ．ＣP ．Δt (2)求冷热流体进出口温度 t 2=t 1+Q/G ．ρ．ＣP (3)冷热流体流量 Ｇ=Q/ρ．ＣP ．(t2-t1 (4)求平均温度差Δtm Δtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T １-t2)+(T2-t1)/2 (5)选择板型 若所有的板型选择完，则进行结果分析。 (6)由Ｋ值范围，计算板片数范围Ｎmin ，Ｎmax Ｎmin=Q/Kmax ．Δtm．FP ．β Ｎmax=Q/Kmin ．Δtm．FP ．β (7)取板片数N （Ｎmin ≤Ｎ≤Ｎmax ） 若N 已达Ｎmax ，做（5）。 (8)取N 的流程组合形式，若组合形式取完则做（7）。 (9)求Re ，Nu Re=W ．de/ν Nu=a 1．Re a 2．Pr a 3 (10)求a ，K 传热面积Ｆ a=Nu ．λ/de K=1/1/a h+1/a c+γc+γc+δ/λ0 F=Q/K ．Δtm．β
艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD 艾瑞德专业生产可拆式板式换热器（PHE ）、换热器密封垫（PHEGASKET ）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE ）的专业换热器厂家。 ARD 艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD 致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD 已发展成为可拆式板式换热器领域卓越的厂家。 ARD 艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval 、斯必克/SPX 、安培威/APV 、基伊埃/GEA 、传特/TRANTER 、舒瑞普/SWEP 、桑德斯/SONDEX 、艾普尔.斯密特/API.Schmidt 、风凯/FUNKE 、萨莫威孚/Thermowave 、维卡勃Vicarb 、东和恩泰/DONGHWA 、艾克森ACCESSEN 、MULLER 、FISCHER 、REHEAT 等）的所有型号将近2000种的板式换热器板片和垫片，ARD 艾瑞德实现了与各品牌板式换热器配件的完全替代。全球几十个国家的板式换热器客户正在使用ARD 提供的换热器配件或接受ARD 的维护服务（包括定期清洗、维修及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD 都能为您提供板式换热器领域的系统解决方案。 (11)由传热面积Ｆ求所需板片数ＮＮ ＮＮ=F/Fp+2 (12)若N ＜NN ，做（８）。 (13)求压降Δp Eu=a 4．Re a 5 Δp=Eu ．ρ．W 2 ．ф (14)若Δp ＞Δ允 ，做（８）； 若Δp ≤Δ允 ，记录结果，做（８）。
板式换热器和壳管式换热器区别 换热器如何分类？ 按传热方式可分为：间壁式换热器、蓄热式换热器、流体连接间接式换热器、直接接触式换热器、复式换热器。 按用途可分为：加热器、预热器、过热器、蒸发器。 按结构可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。 壳管式与板式换热器不同点之一：结构 1、壳管式换热器结构： 管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆柱形，内有管束，管束两端固定在管板上。传热有两种热流体和冷流体，一种是管内流体，称为管侧流体；另一种是管外流体，称为壳侧流体。 为了提高管外流体的传热系数，通常在管壳内设置若干挡板。挡板可以提高壳程内流体的速度，使流体按规定的距离多次穿过管束，提高流体的湍流度。 换热管可在管板上等边三角形或方形布置。等边三角形布置紧凑，管外流体湍流程度高，传热系数大。方形布置便于清洁管外，适用于易结垢的流体。
2、板式换热器结构： 可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压缩螺钉重叠而成。板和垫片的四个角孔构成了流体分配器和集液管。同时，冷流体和热流体被合理地分离，以便它们在每个板的两侧被分离。在通道中流动，通过板进行热交换。 板式换热器 壳管式与板式换热器不同点之一：分类
1、壳管式换热器分类： （1）固定管板换热器管板与管壳两端管束为一体，结构简单，但仅适用于冷、热流体温差不大，壳程无需机械清洗时的换热操作。当温差稍大，壳侧压力不太高时，可在壳上安装弹性补偿环，以减小热应力。 （2）浮头换热器管束一端的管板可以自由浮动，完全消除了热应力，整个管束可以从壳体中拉出，便于机械清洗和维护。浮头换热器应用广泛，但其结构复杂，成本高。 （3）U形管换热器的每根管子弯成U形，两端固定在上下两区的同一管板上。在管箱隔板的帮助下，分为进、出口两室。换热器完全消除了热应力，其结构比浮头式结构简单，但管程不易清洗。
板式换热器选型计算
（四）计算换热量 Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W （五）设备选型 根据样本提供的型号结合流量定型号，主要依据于角孔流速。即：Wl=4*Q/(3600*π*D2) ≤3.5～4.5m/s Wl—角孔流速m/s Q —介质流量m3/h D —角孔直径m （六）定型设备参数（样本提供） 单板换热面积s m2 单通道横截面积 f m2 板片间距l m 平均当量直径de m (d≈2*l) 传热准则方程式Nu=a*Re b*Pr m 压降准则方程式Eu=x*Re y Nu—努塞尔数Eu—欧拉数 a.b.x.y—板形有关参数、指数 Re—雷诺数 Pr—普朗特数 m —指数热介质m=0.3 冷介质m=0.4 （七）拟定板间流速初值Wh 或Wc Wc=Wh*Qc/Qh （纯逆流时） W取0.1～0.4m/s （八）计算雷诺数 Re=W*de/ν W —计算流速m/s de—当量直径m ν—运动粘度m2/s （九）计算努塞尔数 Nu=a*Re b*Pr m
（十）计算放热系数 α=Nu*λ/de α—放热系数W/m2·℃ λ—导热系数W/m·℃ 分别得出αh、αc热冷介质放热系数（十一）计算传热系数 K=1/(1/αh+1/αc+r p+r h+r c) W/m2·℃ r p—板片热阻0.0000459m2·℃/W r h—热介质污垢热阻0.0000172～0.0000258m2·℃/W r c—冷介质污垢热阻0.0000258～0.0000602m2·℃/W （十二）计算理论换热面积 Fm=Wq/(K*△T) （十三）计算换热器单组程流道数 n=Q/(3600*f*W) （圆整为整数） Q—流量m3/h f—单通道横截面积m2 W—板间流速m/s （十四）计算换热器程数 N=(Fm/s+1)/(2*n)N为≥1的整数s—单板换热面积m2 （十五）计算实际换热面积 F=(2*N*n-1)*s （纯逆流） （十六）计算欧拉数 Eu=x*Re y （十七）计算压力损失 △P=Eu*γ*W2*N*10-6 MPa γ—介质重度Kg/m3 W—板间流速m/s N—换热器程数
维护与保养 1．故障的检测与处理 （1）换热器的常见故障 a、渗漏、泄露： ——板片间渗漏、泄露部位：泄露槽，见图10。 ——板片与压紧板之间渗漏，泄露部位：压紧板内侧面，见图11。 b、串夜 打开低压侧出口放空，检验是否混有第二种液体。主要原因是板片可能产生裂纹或穿孔。 c、发现以上问题时，在渗漏区域作上标记，然后拆开换热器检查，详见表1。 d、传热效果下降主要症状：压降增高、传热能力下降 检查管线上所有阀门是否打开，板式换热器进出口的压力、温度与所规定的值是否一致，详见表2。 2．板式换热器的装卸 （1）把合佳紧螺栓的顺序：用扳手或自动液压工装，按图12的顺序使其均匀对称拧紧，两压紧板间应保持平行，平行度偏差不应大于2mm ,夹紧时B值按铭牌上规定，随着使用时间的增加，垫片老化应逐步调整B值，严禁使B值小于最小值。（夹紧使请参照《板式换热器安装图册》或产品铭牌中的规定值，以防止板片变形、损坏。）（2）拆卸程序 a、拆卸时，用搬手按图12，以5、6、7、8、9、10、3、4、1、2顺序交叉对称分组松开。 b、夹紧螺柱拆卸后，将活动压紧板推到支柱一端。 c、拆卸板片时，先把板片托起，使其移动到上导杆缺口处（悬挂孔为燕尾槽结构时除外）， 下部向支柱端倾斜即可取出，如图13。 d、悬挂孔为燕尾槽结构时，可在上导杆任意位置拆卸。 注意： 拆卸板片时应避免划伤密封垫片。 操作者应戴手套，以防划伤。 （3）更换新板片，必须按照“流程组合图”进行，避免混乱。 （4）板片一时无备件，而设备不能长时间停运时，可先将坏的和相临的板片同时拆除，增加板片时同样应成对增加，但相应的夹紧尺寸应按规定调整。 （5）液压试验 新安装的或经过拆卸维修或更换板片的板式换热器，均应重新进行液压试验，规定如下：a、液压试验介质一般采用水，水温≥5℃；奥氏体不锈钢板片组装的板式换热器，水的氯 离子含量不得超过25ppm。 b、试验时应在换热器管线高处设排气口，试验过程应保持板式换热器观察面的干燥。 c、板式换热器两侧应分别进行单侧液压试验，试验时，另一侧应同时处于无压力状态，实 验时应缓慢升压，达到规定的试验压力后，保压时间为10分钟，然后降压至设计压力下，保压30分钟无泄露为合格。（试验压力为设计压力的1.25倍） d、如果发现泄露，可根据具体情况，在压紧2-3mm后重新试压。 注意： 升压时排放设备内空气。 不得超压试验。 禁止在设备内有压力时把紧螺柱。 禁止将设备压紧尺寸把紧到最小尺寸。 3．清洗
(1)求热负荷Q Q=G．ρ．ＣP．Δt (2)求冷热流体进出口温度 t2=t1+ Q /G ．ρ ．ＣP (3)冷热流体流量 Ｇ= Q / ρ ．ＣP ．(t2-t1 (4)求平均温度差Δtm Δtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T１-t2)+(T2-t1)/2 (5)选择板型 若所有的板型选择完，则进行结果分析。 (6)由Ｋ值范围，计算板片数范围Ｎmin，Ｎmax Ｎmin = Q/ Kmax ．Δtm ．F P ．β Ｎmax = Q/ Kmin ．Δtm ．F P ．β (7)取板片数N（Ｎmin≤Ｎ≤Ｎmax ） 若N已达Ｎmax，做（5）。 (8)取N的流程组合形式，若组合形式取完则做（7）。 (9)求Re，Nu Re = W ．de / ν Nu =a1．Re a2．Pr a3 (10)求a，K传热面积Ｆ a = Nu ．λ / de K= 1 / 1/a h+1/ a c+γc+γc+δ/λ0
F = Q /K ．Δtm ．β (11)由传热面积Ｆ求所需板片数ＮＮ ＮＮ= F/ Fp + 2 (12)若N ＜NN ，做（８）。 (13)求压降Δp Eu = a 4．Re a 5 Δp = Eu ．ρ．W 2 ．ф (14) 若Δp ＞Δ允 ，做（８）； 若Δp ≤Δ允 ，记录结果 ，做（８）。 注: 1．（1）、（2）、（3）根据已知条件的情况进行计算。 2．当T 1 -t 2=T 2-t 1时采用Δtm = (T １-t2)+(T2-t1)/2 3．修正系数β一般0.7～0.9。 4．压降修正系数ф ，单流程ф度=1～1.2 ，二流程、三流程ф=1.8～2.0，四流程ф=2.6～2.8。 5．a 1、a2、a3、a4、a5为常系数。
