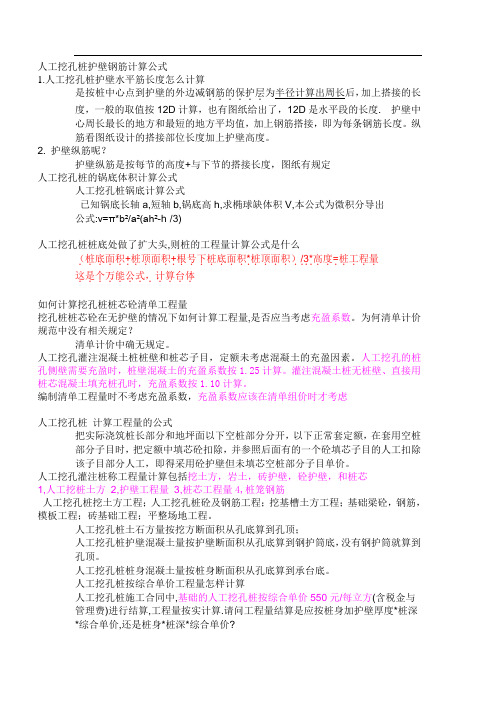

人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层．．．．．．为半径计算出周长后，加上搭接的长度，一般的取值按12D计算，也有图纸给出了，12D是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值，加上钢筋搭接，即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢？护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么（桩．．．高度．．．．．．．．．/3*．．=．桩工程量．．．．+．根号下桩．．底．面积．．+．桩顶面积．．．．底．面积．．*．桩顶面积）这是个万能公式，计算台体．．．．．．．．．．．．如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。
为何清单计价规范中没有相关规定？清单计价中确无规定。
人工挖孔灌注混凝土桩桩壁和桩芯子目，定额未考虑混凝土的充盈因素。
人工挖孔的桩孔侧壁需要充盈时，桩壁混凝土的充盈系数按1.25计算。
灌注混凝土桩无桩壁、直接用桩芯混凝土填充桩孔时，充盈系数按1.10计算。
编制清单工程量时不考虑充盈系数，充盈系数应该在清单组价时才考虑人工挖孔桩计算工程量的公式把实际浇筑桩长部分和地坪面以下空桩部分分开，以下正常套定额，在套用空桩部分子目时，把定额中填芯砼扣除，并参照后面有的一个砼填芯子目的人工扣除该子目部分人工，即得采用砼护壁但未填芯空桩部分子目单价。
人工挖孔灌注桩称工程量计算包括挖土方，岩土，砖护壁，砼护壁，和桩芯1,人工挖桩土方2,护壁工程量3,桩芯工程量4,桩笼钢筋人工挖孔桩挖土方工程；人工挖孔桩砼及钢筋工程；挖基槽土方工程；基础梁砼，钢筋，模板工程；砖基础工程；平整场地工程。
人工挖孔桩计算说明1、土方工程量：体积=[圆柱面积（含护壁厚）+椭圆段面积（含2边护壁厚）]×h其公式为：V=（3.1416×(r+0.175)^2+(d+0.175×2)×B）×h2、松次石工程量：体积=[圆柱面积+椭圆段面积]×h其公式为：V=（3.1416×r^2+B×d）×h3、普坚石工程量：体积=嵌岩段体积＝［（扩大头以上园柱面积+椭圆段体积）×h+扩大头体 其公式为：V=（3.1416×r^2+B×d）×h+[(3.1416×h×((D/2)^2+r^2+(D/2)×4、护壁工程量：体积=（圆柱体积（含定额内所增加的0.02）-圆台体积）+椭圆直段长×高×厚（护壁上 其公式为：V=（3.1416×（r+0.175+0.02）^2-×3.1416×h/3×((r+0.175)^2+5、护壁段桩芯工程量：体积=圆台体积+椭圆段体积(矩形体积+2个三角形×椭圆段长)其公式为：V=3.1416×h/3×((r+0.075)^2+r^2+(r+0.075)×r)+B×d×h+(0.176、护壁以下段桩芯工程量：体积=(圆柱面积(无护壁时,周边增加0.02)+椭圆段面积)×h其公式为：V=3.1416×(r+0.02)^2×h+B×d×h7、护壁以上支模段砼工程量：体积=(圆柱面积+椭圆段面积)×h其公式为：V=3.1416×r^2×h+B×d×h8、扩大头段砼工程量：体积=圆台体积(无护壁时,周边增加0.02)+椭圆段体积(矩形+2个三角形×长B) 其公式为：V=3.1416×h/3×((r+d1+0.02)^2+(r+0.02)^2+(r+d1+0.02)×(r+0.9、扩大头以下0.02高段砼工程量：体积=圆柱体积=园柱面积×h(无护壁时,周边增加0.02)其公式为：V=3.1416×(r+d1+0.02)^2×0.2人工挖孔桩钢筋计算说明1、主筋长度=桩长-2保护层+桩长＞8m的搭接（10d）(搭接取向下最接近的整数)其公式为：L=(L-2e)+IF（(L-2e)>8,INT((L-2e)/8×10d),0）主筋工程量=主筋长度×根数×直径的平方×6170(如直径为B14则其理论重量为:0.014^2*6170=1.20932≈1.2 其公式为：重量=L×根数×d^2×61702、螺旋箍筋长度：螺旋箍筋长度=螺旋箍筋圈数×根号[(螺距)^2+(3.1416×螺旋直径其中:螺旋箍筋圈数=螺旋箍筋设计高度(h)÷螺旋箍筋间距@ 2次根号=***^其公式为：L=(h-2e)/@×(@^2+(3.1416×(d-2e)+2×B)^2)^0.5+2×3.14×(r-e)+2×B+ 螺旋箍筋工程量=(螺旋箍筋长度+搭接长度(24d×1.4))×箍筋直径的平方×6170其公式为：重量=(L+L搭接)×d^2×6170螺旋箍筋搭接长度=INT(螺旋箍筋总长/8m)×24d×1.4(1.4为搭接修正系数)其公式为:INT(L/8)×24d×1.4(按8m考虑搭接接头)3、圆形加劲筋长度=圆周长+2个椭圆直线段 其公式为：L=2×3.1416×(r-2e0+2三角形加劲筋长度= 其公式为：L=拉筋形加劲筋长度=(直径-保护层+2×6.25d)×每层排数 其公式为：L=(d-2e+2×加劲筋工程量=加劲筋长度(圆形+三角形+拉筋形)×INT(桩长/间距)×直径的平方×6170其公式为：重量=L(L1+L2+L3)×INT(L/2)×d^2×6170拉筋形式的加劲钢筋是按A8直径2排计算的，当在加密区直径为A-10或B>500时，应调整钢筋工程量4、拉筋长度=(直径-保护层+2×6.25d)×每层排数其公式为：L=(d-2e+2×6.25d)×n拉筋工程量=拉筋长度×CEILING(拉筋高度/间距)×直径的平方×6170其公式为：重量=L×CEILING（h/@,1）×d^2×6170拉筋是按A8直径2排计算的，当在加密区直径为A-10或B>500时，应调整钢筋工程量，B=0时，其工程量为0。
收稿日期：2020-01-24作者简介：张 辉（1984-），女，研究生，主要从事工程造价工作。

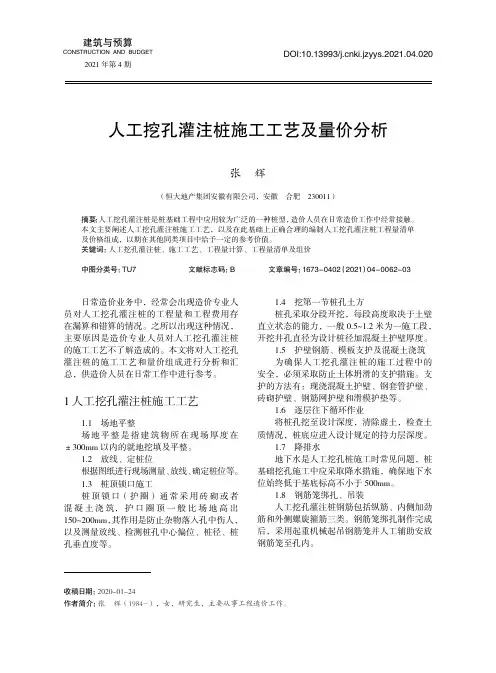

人工挖孔灌注桩施工工艺及量价分析张 辉（恒大地产集团安徽有限公司，安徽 合肥 230011）摘要：人工挖孔灌注桩是桩基础工程中应用较为广泛的一种桩型，造价人员在日常造价工作中经常接触。
本文主要阐述人工挖孔灌注桩施工工艺，以及在此基础上正确合理的编制人工挖孔灌注桩工程量清单及价格组成，以期在其他同类项目中给予一定的参考价值。
关键词：人工挖孔灌注桩、施工工艺、工程量计算、工程量清单及组价中图分类号：TU7 文献标志码：B 文章编号：1673-0402（2021）04-0062-03日常造价业务中，经常会出现造价专业人员对人工挖孔灌注桩的工程量和工程费用存在漏算和错算的情况。
之所以出现这种情况，主要原因是造价专业人员对人工挖孔灌注桩的施工工艺不了解造成的。
本文将对人工挖孔灌注桩的施工工艺和量价组成进行分析和汇总，供造价人员在日常工作中进行参考。
1人工挖孔灌注桩施工工艺1.1 场地平整场地平整是指建筑物所在现场厚度在±300mm 以内的就地挖填及平整。
1.2 放线、定桩位根据图纸进行现场测量、放线、确定桩位等。
1.3 桩顶锁口施工桩顶锁口（护圈）通常采用砖砌或者混凝土浇筑，护口圈顶一般比场地高出150~200mm，其作用是防止杂物落入孔中伤人，以及测量放线、检测桩孔中心偏位、桩径、桩孔垂直度等。
1.4 挖第一节桩孔土方桩孔采取分段开挖，每段高度取决于土壁直立状态的能力，一般0.5~1.2米为一施工段，开挖井孔直径为设计桩径加混凝土护壁厚度。
1.5 护壁钢筋、模板支护及混凝土浇筑为确保人工挖孔灌注桩的施工过程中的安全，必须采取防止土体坍滑的支护措施。
支护的方法有：现浇混凝土护壁、钢套管护壁、砖砌护壁、钢筋网护壁和滑模护垫等。
1.6 逐层往下循环作业将桩孔挖至设计深度，清除虚土，检查土质情况，桩底应进入设计规定的持力层深度。
人工挖孔桩计算工程量的公式人工挖孔桩护壁钢筋计算公式1人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层为半径计算出周长后加上搭接的长度一般的取值按12D 计算也有图纸给出了12D 是水平段的长度护壁中心周长最长的地方和最短的地方平均值加上钢筋搭接即为每条钢筋长度纵筋看图纸设计的搭接部位长度加上护壁高度2 护壁纵筋呢护壁纵筋是按每节的高度与下节的搭接长度图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a短轴b锅底高h求椭球缺体积V本公式为微积分导出公式v πb2a2 ah2-h3316161166人工挖孔桩桩底处做了扩大头则桩的工程量计算公式是什么桩底面积桩顶面积根号下桩底面积桩顶面积3高度桩工程量这是个万能公式计算台体如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量是否应当考虑充盈系数为何清单计价规范中没有相关规定清单计价中确无规定人工挖孔灌注混凝土桩桩壁和桩芯子目定额未考虑混凝土的充盈因素人工挖孔的桩孔侧壁需要充盈时桩壁混凝土的充盈系数按125计算灌注混凝土桩无桩壁直接用桩芯混凝土填充桩孔时充盈系数按110计算编制清单工程量时不考虑充盈系数充盈系数应该在清单组价时才考虑人工挖孔桩计算工程量的公式把实际浇筑桩长部分和地坪面以下空桩部分分开以下正常套定额在套用空桩部分子目时把定额中填芯砼扣除并参照后面有的一个砼填芯子目的人工扣除该子目部分人工即得采用砼护壁但未填芯空桩部分子目单价人工挖孔灌注桩称工程量计算包括挖土方岩土砖护壁砼护壁和桩芯1人工挖桩土方 2护壁工程量 3桩芯工程量4桩笼钢筋人工挖孔桩挖土方工程人工挖孔桩砼及钢筋工程挖基槽土方工程基础梁砼钢筋模板工程砖基础工程平整场地工程人工挖孔桩土石方量按挖方断面积从孔底算到孔顶人工挖孔桩护壁混凝土量按护壁断面积从孔底算到钢护筒底没有钢护筒就算到孔顶人工挖孔桩桩身混凝土量按桩身断面积从孔底算到承台底人工挖孔桩按综合单价工程量怎样计算人工挖孔桩施工合同中基础的人工挖孔桩按综合单价550 元每立方含税金与管理费进行结算工程量按实计算请问工程量结算是应按桩身加护壁厚度桩深综合单价还是桩身桩深综合单价人工挖孔混凝土桩按下列规定计算1挖土按实挖体积以立方米计算如设计无混凝土护壁者挖土尺寸按设计桩身直径加200mm计算项目中包括垂直运输及100m 以内水平运输2设计有混凝土护壁者护壁混凝土按图示尺寸以立方米计算设计无混凝土护壁者护壁厚度按100mm高度按孔身高度计算3如实际发生扩大头及护壁支护另行计算4人工挖孔混凝土桩从桩承台以下按设计图示尺寸以立方米计算混凝土护壁已另列项目不得重复计算把实际浇筑桩长部分和地坪面以下空桩部分分开以下正常套定额在套用空桩部分子目时把定额中填芯砼扣除并参照后面有的一个砼填芯子目的人工扣除该子目部分人工即得采用砼护壁但未填芯空桩部分子目单价钢筋和混凝土的计算主要就是体积的计算我通常的计算方法是这样的灌注桩直径900mm长度9m那单桩其体积是9 5726m3立方米如果考虑扩孔或者充盈浪费等因素可以在理论体积量基础上乘以10511 的充盈系数钢筋的计算是14Φ14 24 23839kg14 根Φ14 钢筋的重量是截面积长度密度根数Φ6200 1402 7900 4422kgΦ6200 的钢筋的重量是盘圆全长圈数单圈长度截面积密度把盘圆钢筋的用量和螺纹钢筋的用量加起来就是单桩钢筋的用量28261kg以上为初算考虑螺纹钢筋搭接的长度进行计算的话14m 长需要一次搭接搭接长度不小于10d 14cm即014m单桩搭接长度为196m搭接部分的重量为2382kg所以单桩钢筋的总用量28499kg在正常的施工工艺下钢筋的用量可以控制在上面的数量内公司正开发一个高层31 层的住宅楼盘基础采用的是人工挖孔桩按照施工图设计钢筋笼的钢筋一半是通长的钢筋伸入到桩底扩大头里 1 米的位置另一半钢筋是5 米的长度桩径从800mm 到2400mm 不等主要是1400mm 左右的桩径现在根据我方现场经验比较丰富的监理工程师的说法通长的钢筋只要穿过流砂层并且长度超过桩身总长度的23 即可不知道这样的说法是否准确是否可以在施工就按这样的实施望指点注本项目的土层依次为填土粘土层流砂层泥质灰岩-强风化岩泥质灰岩-中风化岩微风化层设计上是必须桩伸入到中风化岩层特征值6000kPa人工挖孔桩砼护壁空段的计算方法人工挖孔桩砼护壁空段的计算方法军事经济学院湖北武汉人工挖孔桩因施工简便承载力大而被广泛应用因各个工程的地质情况不同人工挖孔桩施工中存在混凝土护壁和红砖护壁两种不同形式所谓空段即挖孔时地表的实际标高与桩芯砼浇筑后的顶面即设计桩顶标高之间的一段没有桩芯的空孔因为护壁种类不同又可以分成红砖护壁空段和砼护壁空缎在现行人工挖孔桩定额中红砖护壁的人工挖孔桩把全部工作内容分成两部分进行计算一部分为挖土和砌红砖护壁包括抽水吹风照明及安全设施搭拆等工作内容其工程量按实际挖土体积计算区分不同的红砖护壁厚度护壁外径及孔深套用定额子目A2－128～A2－167另一部分为浇砼桩芯包括砼的搅拌运输浇灌及砼输送管安拆其工程量按设计砼桩芯体积计算区分不同孔深套用定额子目A2－168～A2－171这种挖孔桩因为挖孔砌砖护壁与浇桩芯砼是分别套子目计算的即使出现了红砖护壁的空段也不需要另行计算在混凝土护壁的人工挖孔桩定额子目中综合了挖土浇灌护壁和桩芯砼安全设施及吹风照明等除钢筋笼制安以外的全部工作内容工程量规则按设计桩的横断面积乘以挖孔深度以立方米计算即工程量就等于挖土体积区分不同护壁外径和孔深套用定额子目A2－116～A2－127显然这对挖孔时地表标高与桩芯砼顶面设计标高一致时是适用的但是在实际工作中我们会经常遇到砼护壁空段的挖孔桩这种情况下因空段部分工作内容不包括桩芯砼的浇灌所以不能简单套用定额子目根据鄂建造价号文要求人工挖孔桩砼护壁空段应编制补充定额计算针对这一实际问题本文提出以下解决思路供读者参考理由由于空段部分的工作内容不包括桩芯砼的浇灌因此要从砼护壁含桩芯的定额基价中扣除桩芯部分所消耗的人工费材料费机械费而要被扣除的桩芯砼部分基价的计算我认为可以套用红砖护壁内浇砼桩芯子目A2-168～A2－171因为不论是砼护壁还是红砖护壁在护壁内浇桩芯砼的工作内容是相同的需要注意的是套用子目时其浇灌砼的深度不能按桩深度而应该按上部空段深度因空段在桩上部其深度一般应取定为15m以内故实际被扣除的桩芯砼基价均应套用A2－168子目步骤第一步计算护壁内桩芯砼定额消耗量每立方米基价桩芯砼含量每立方米基价＝红砖护壁内浇砼桩芯基价÷砼定额消耗量＝A2－168基价÷砼定额消耗量＝元÷1015 m3＝21176元m3第二步计算砼护壁内桩芯砼的基价工作内容浇筑桩芯砼不包括砼护壁和挖土方安全设施等砼护壁内桩芯砼基价＝桩芯砼含量每立方米基价×砼护壁内桩芯砼消耗量例如某人工挖孔桩砼护壁外径为18m内孔深15m内由A2－120可知桩芯砼C20桩芯砼定额含量为7．62m3砼护壁C25护壁砼定额含量为2．61m3砼定额含量与砼护壁外径大小有关与孔深无关A2－120子目的单位为10m3则砼护壁内桩芯砼基价＝21176元m3×762m310m3＝元10m3第三步计算砼护壁空段基价工作内容挖空段土方安拆护壁模板浇筑护壁砼安全设施不包括浇筑桩芯砼护壁空段基价＝砼护壁含砼桩芯基价－砼护壁内桩芯砼基价又如上例砼护壁含桩芯基价由A2－120得4345．26 元则砼护壁空段基价＝4345．26元10m3－1613．61元10m3＝2731．65元10m3第四步计算砼护壁空段工程量砼护壁空段工程量＝砼护壁外径截面积×空段深度当空段为分段圆台体时按分段圆台体体积之和计算砼护壁空段工程量即等于空段挖土方体积第五步计算砼护壁含桩芯工程量砼护壁含桩芯工程量＝设计桩顶标高以下砼护壁体积＋砼桩芯体积砼护壁含桩芯工程量是指空段以下的体积即等于设计桩顶标高以下挖土方体积第六步计算砼护壁挖孔桩直接工程费直接工程费＝空段基价×空段工程量＋砼护壁含桩芯基价×砼护壁含桩芯工程量《案例》有一根人工挖孔桩砼护壁外径为1．9m孔深17m挖孔桩挖土方总体积为48．17m3空段长度为3m空段挖土方体积为8．50m3护壁砼为C25桩芯砼为C20计算这根桩的直接工程费解1计算工程量砼护壁空段工程量＝空段挖土方体积＝8．50m3砼护壁含桩芯工程量＝设计桩顶标高以下挖土方体积＝挖孔桩挖土方总体积－空段挖土方体积＝48．17m3－8．50m3＝39．67m32计算砼护壁空段基价由已知砼护壁外径1．9m孔深17m套用定额得A2－125砼护壁含桩芯外径1．8m以外孔深20m以内得基价元10m3 桩芯砼C20含量806m310m3砼护壁空段基价＝A2－125基价－护壁内桩芯砼基价＝4713．26元10m3－21176元m3×8．06m310m3＝4713．26元10m3－1706．79元10m3＝3006．47元10m33计算挖孔桩直接工程费直接工程费＝空段基价×空段工程量＋砼护壁含桩芯基价×砼护壁含桩芯工程量＝3006．47×0．850＋4713．26×3．967＝2555．50＋18697．50＝21253．00元同时还应注意当设计砼护壁或桩芯砼强度等级与定额取定不同时基价均可以换算。
人工挖孔桩工程量计算
人工挖孔桩工程量计算？以下带来关于人工挖孔桩工程量计算的相
关内容，供以参考。
1、人工挖孔工程量：计量单位：m3。
V=护壁外
围截面积*成孔长度。
成孔长度----自然地坪至设计桩底标高。
2、护壁工程量：计量单位：m3。
工程量按设计图示尺寸的实体积。
3、灌
注桩芯混凝土工程量：计量单位：m3。
V=桩径截面积*〔设计桩长+
加灌长度〕－相应高度护壁混凝土体积。
加灌长度----设计有规定按规定，无规定按0.25m计取。
以上是为建筑人士收集整理的关于“人工挖孔桩工程量计算〞等建筑相关的知识可以登入建设通进行查询。
，
第1页共1页。
如何计算人工挖孔桩的工程量范本1：如何计算人工挖孔桩的工程量1. 引言人工挖孔桩是一种常用于建筑和土木工程中的基础施工技术。
本文档将介绍如何计算人工挖孔桩的工程量，包括挖孔桩的数量、孔径、深度和施工材料用量等。
通过正确计算工程量，可以保证施工的准确性和经济性。
2. 工程量计算步骤2.1 确定挖孔桩的数量在计算挖孔桩的数量时，需要根据设计图纸或工程要求确定需要设置的挖孔桩的数量。
2.2 计算挖孔桩的孔径挖孔桩的孔径通常由设计规范或工程要求决定。
根据设计要求，可以计算出每个挖孔桩的孔径大小。
2.3 确定挖孔桩的深度挖孔桩的深度通常由设计规范或工程要求决定。
根据设计要求，可以计算出每个挖孔桩的深度。
2.4 计算挖孔桩的施工材料用量挖孔桩的施工材料主要包括混凝土、钢筋等。
根据设计要求和施工规范，可计算出挖孔桩所需的混凝土和钢筋用量。
3. 示例计算假设需要挖掘10个挖孔桩，每个桩的孔径为1米，深度为10米。
根据设计要求，每个挖孔桩需要使用10立方米的混凝土和10根钢筋。
- 挖孔桩的数量：10个- 挖孔桩的孔径：1米- 挖孔桩的深度：10米- 挖孔桩的混凝土用量：10立方米- 挖孔桩的钢筋用量：10根4. 附件本文档涉及的附件包括：设计图纸、工程要求和施工规范等。
这些附件是计算人工挖孔桩工程量的重要依据。
5. 法律名词及注释本文档所涉及的法律名词及其注释如下：- 设计规范：指根据国家或地方的相关法律法规，对挖孔桩的设计要求和规范进行制定的文件。
- 施工规范：指根据国家或地方的相关法律法规，对挖孔桩的施工及质量控制要求进行制定的文件。
范本2：如何计算人工挖孔桩的工程量1. 引言人工挖孔桩是一种常见的基础工程施工技术，本文档将详细介绍计算人工挖孔桩的工程量的方法和步骤。
准确计算工程量可以确保施工的准确性和经济性。
2. 工程量计算步骤2.1 确定挖孔桩数量根据设计需求确定需要设置的挖孔桩的数量。
这可以通过设计图纸或工程要求来确定。

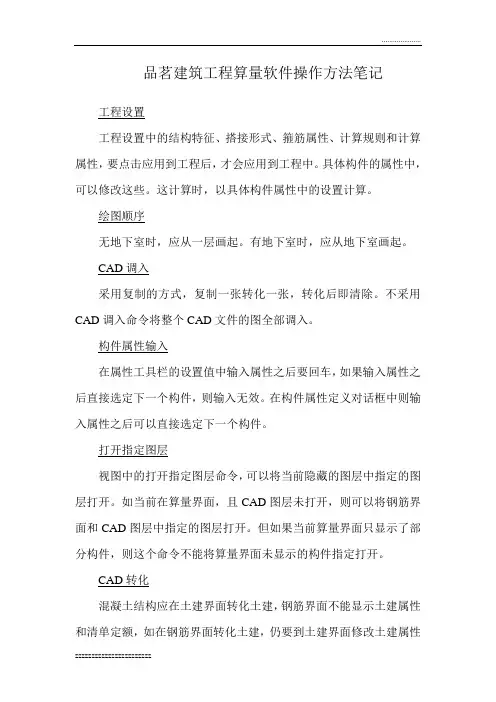

品茗建筑工程算量软件操作方法笔记工程设置工程设置中的结构特征、搭接形式、箍筋属性、计算规则和计算属性，要点击应用到工程后，才会应用到工程中。
具体构件的属性中，可以修改这些。
这计算时，以具体构件属性中的设置计算。
绘图顺序无地下室时，应从一层画起。
有地下室时，应从地下室画起。
CAD调入采用复制的方式，复制一张转化一张，转化后即清除。
不采用CAD调入命令将整个CAD文件的图全部调入。
构件属性输入在属性工具栏的设置值中输入属性之后要回车，如果输入属性之后直接选定下一个构件，则输入无效。
在构件属性定义对话框中则输入属性之后可以直接选定下一个构件。
打开指定图层视图中的打开指定图层命令，可以将当前隐藏的图层中指定的图层打开。
如当前在算量界面，且CAD图层未打开，则可以将钢筋界面和CAD图层中指定的图层打开。
但如果当前算量界面只显示了部分构件，则这个命令不能将算量界面未显示的构件指定打开。
CAD转化混凝土结构应在土建界面转化土建，钢筋界面不能显示土建属性和清单定额，如在钢筋界面转化土建，仍要到土建界面修改土建属性和清单定额。
不能将各类构件分别在不同的位置转化后合并在一起，应放在同一位置转化。
转化梁之前必须转化柱和剪力墙，主梁是以柱和剪力墙为支座的。
转化时提取的标注和边线不能遗漏，以免转化遗漏。
也不能提取得过多，把一些无关的也提取，以免转化错误。
在转化梁后，如有未转化的梁或转化后为红色的梁，则将红色的梁删除，并检查CAD图是否有梁边线未画到位，或梁内是否有多余的短边线，找到后拉伸或删除边线，然后再重新转化。
必要的话可在CAD界面重生成，并保存，然后再重新转化。
在查看梁转化后的情况时，有时有些数据看不到，此时要点击工具栏上的梁标注显示控制按钮，并确定。
转化柱表在钢筋界面，在转化后的柱表中可编辑。
如截面尺寸未转化成功，显示为空白，则要手工输入，此时没有其它方法利用土建转化过来的柱截面尺寸。
柱筋如不是同一直径钢筋，可在全部纵筋中采用不同直径相加的表达方式，如：4C18+8C16。
人工挖孔桩工程量计算软件人工挖孔桩工程量计算软件范本1. 简介人工挖孔桩工程量计算软件是一款专门用于计算人工挖孔桩工程量的软件工具。
该软件结合了挖孔桩的设计与施工要求，提供了一个自动计算工程量的功能，以提高工程量计算的准确性和效率。
本将详细介绍该软件的使用方法和各个功能模块的具体说明。
2. 安装与配置2.1 硬件要求为了保证软件的正常运行，建议使用配置高于以下要求的计算机：- 处理器：Intel Core i5或更高级别处理器- 内存：8GB RAM或更多- 存储空间：100GB或更多的可用硬盘空间- 显示器：分辨率为1920x1080或更高2.2 软件安装首先，将安装光盘或的安装文件插入计算机并运行安装程序。
按照安装向导的指示完成软件的安装。
安装完成后，您将在计算机的应用程序目录中找到人工挖孔桩工程量计算软件的图标。
2.3 初始配置在首次运行软件之前，您需要进行一些初始配置：- 选择语言：在首次运行软件时，会要求您选择软件的语言。
请选择您熟悉的语言以便更好地操作软件。
- 输入工程基础信息：在软件界面的设置选项中，您需要输入工程的基础信息，包括地点、工程类型等。
这些信息将用于后续的工程量计算。
3. 使用方法3.1 工程量计算人工挖孔桩工程量计算软件提供了多种计算方法，包括挖孔桩体积计算、挖孔桩边桩计算等。
下面将逐一介绍这些计算方法的操作步骤：3.1.1 挖孔桩体积计算1. 进入软件主界面，选择“挖孔桩体积计算”功能模块。
2. 输入挖孔桩的参数，包括直径、长度、数量等。
3. “计算”按钮，软件将自动计算出挖孔桩的体积。
3.1.2 挖孔桩边桩计算1. 进入软件主界面，选择“挖孔桩边桩计算”功能模块。
2. 输入挖孔桩边桩的参数，包括直径、长度、数量等。
3. “计算”按钮，软件将自动计算出挖孔桩边桩的体积。
3.2 其他功能模块除了工程量计算功能，人工挖孔桩工程量计算软件还提供了其他功能模块，用于辅助工程的设计和施工，具体包括：- 桩机选型：根据工程要求，选择合适的挖孔桩机。
人工挖孔桩、旋挖桩工程量计算表在建筑工程中，桩基础是一种常见且重要的基础形式，其中人工挖孔桩和旋挖桩因其各自的特点在不同的工程场景中得到广泛应用。
而准确计算它们的工程量对于工程预算、成本控制以及施工进度安排都具有至关重要的意义。
接下来，我们将详细介绍人工挖孔桩和旋挖桩工程量的计算方法，并通过示例来进行具体说明。
一、人工挖孔桩工程量计算1、桩身土方量人工挖孔桩的桩身土方量通常按照圆柱体体积进行计算。
计算公式为：V ＝π×r²×h，其中 V 表示桩身土方体积，π 取 314，r 为桩身半径，h 为桩身高度。
需要注意的是，在实际计算中，桩身半径应考虑护壁的厚度。
一般来说，护壁会比桩身直径大一定尺寸，以确保施工安全和桩身质量。
2、护壁工程量护壁通常为现浇混凝土结构，其工程量计算分为护壁体积和护壁钢筋量两部分。
护壁体积计算：护壁一般呈圆台形状，体积计算公式为 V ＝1/3×π×h×（R²＋ R×r ＋ r²)，其中 h 为护壁高度，R 为护壁上口半径，r 为护壁下口半径。
护壁钢筋量计算：根据设计图纸确定钢筋的规格、间距和长度，然后计算钢筋的总长度和重量。
3、桩芯混凝土量桩芯混凝土量的计算方法与桩身土方量类似，只是将土的体积替换为混凝土的体积。
即：V ＝π×r²×h，其中 r 为桩芯半径，h 为桩芯高度。
4、扩大头工程量如果人工挖孔桩设计有扩大头，其工程量的计算相对复杂一些。
扩大头一般呈圆台或圆锥形状，体积计算公式分别为：圆台形：V ＝1/3×π×h×（R²＋ R×r ＋ r²)圆锥形：V ＝1/3×π×r²×h其中，h 为扩大头高度，R 为扩大头上口半径，r 为扩大头下口半径。
二、旋挖桩工程量计算1、桩身混凝土量旋挖桩桩身混凝土量的计算同样按照圆柱体体积计算，公式为：V＝π×r²×h。
人工挖孔桩工程量自动计算表格一、引言在施工建筑领域中，人工挖孔桩是常见的基础工程之一。
计算人工挖孔桩的工程量对于该工作的顺利进行至关重要。
然而，手动计算会耗费大量时间和精力，容易出现错误，因此自动计算表格的开发变得尤为重要。
本文将探讨如何制作人工挖孔桩工程量自动计算表格，以提高工程量计算的精确度和效率。
二、构建表格计算表格的构建可使用Microsoft Excel等软件。
首先，我们需要设计表格的结构与内容，包括挖孔桩的直径、深度、孔数、所在位置及其它相关要素。
表格中还应包括计算公式，例如挖孔桩方量的计算公式等。
三、设置数据输入表格的下方应有数据输入区域，用于输入挖孔桩的相关数据。
这些数据应包括直径、深度、孔数和其他必要数据。
四、设置计算公式表格中应设有公式栏，以计算挖孔桩的相关工程量。
根据数据输入区域中的数据，公式栏将自动计算挖孔桩方量、桩混比以及其它相关工程量。
五、优化计算公式为确保表格的准确性和实用性，我们需要优化计算公式。
公式的改进可以使表格更加精确地计算挖孔桩的方量。
此外，公式还应包括计算精度参数，以确保最终计算结果的准确性。
六、实用操纵表格的实用操纵旨在优化表格的使用过程。
比如，我们可以设置一些滑动条、下拉框和按钮，以方便选择挖孔桩的属性、修改数据、保存数据和输出结果。
通过这些可视化操纵，我们能够更加直观地操作表格，实现更加高效的工程量计算。
七、结论人工挖孔桩工程量自动计算表格的开发可以方便地处理大量的数据，提高工程项目的效率，减少人工计算工作的出错率，进一步提高了工程的效率与准确性。
我们应该大力推行这种工程量自动计算方式，以进一步完善施工建筑行业的技术水平。
人工挖孔桩体积计算公式一、上部护壁（h1、h2部分）体积计算式（每段）：V=π／2×h∮(D+d-2∮)= h∮(D+d-2∮)(h为标准段h1或扩大头h2)二、底段护壁（h3部分、空心柱体）体积计算式：V=π／4×h3（D2-D12）= h3（D2-D12）三、混凝土桩芯是由三种实体组成的（1）、标准段和底部扩大头体积：V=π／12×h（D12+ d12+ D1 d1）= h（D12+ d12+ D1 d1）（h为标准段h1或扩大头段h2）（2）、底段圆柱体体积：V=π／4×h3 D12= h3 D12（3）、底段球缺体体积：V=π／6×h4（3π／4×D12+h42）= h4（3π／4×D12+h42）以上公式：D、D1——锥体下口外径、内经（m）；d、d1——锥体上口外径、内经（m）；∮——护壁厚度（m）1人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层．．．．．．为半径计算出周长后，加上搭接的长度，一般的取值按12D计算，也有图纸给出了，12D 是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值，加上钢筋搭接，即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢？护壁纵筋是按每节的高度+与下节的搭接长度，图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么（桩．．．．．/3*．．．高度．．=．桩工程量．．．．．．．．底．面积．．*．桩顶面积）．．+．桩顶面积．．底．面积．．．．+．根号下桩这是个万能公式，计算台体．．．．．．．．．．．．如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。
第三章桩基工程说明一、本章定额包括打桩、灌注桩两节。
二、本章定额适用于陆地上桩基工程，所列打桩机械的规格、型号是按常规施工工艺和方法综合取定，施工场地的土质级别也进行了综合取定。
三、桩基施工前场地平整、压实地表、地下障碍处理等定额均未考虑，发生时另行计算。
四、探桩位已综合考虑在各类桩基定额内，不另行计算。
五、单位工程的桩基工程量少于下表对应数量时，相应项目人工、机械乘以系数1.25。
灌注桩单位工程的桩基工程量指灌注混凝土量。
单位工程的桩基工程量表六、打桩。
1.单独打试桩、锚桩，按相应定额的打桩人工及机械乘以系数1.50。
2.打桩工程按陆地打垂直桩编制。
设计要求打斜桩时，斜度且:6时，相应项目人工、机械乘以系数1.25 ;斜度＞1:6时，相应项目人工、机械乘以系数1.43。
3.打桩工程以平地（坡度W15°）打桩为准，坡度＞15°打桩时，按相应项目人工、机械乘以系数1.15。
如在基坑内（基坑深度＞1.5m，基坑面积w500m2）打桩或在地坪上打坑槽内（坑槽深度＞1m）桩时，按相应项目人工、机械乘以系数1.11。
4.在桩间补桩或在强夯后的地基上打桩时，相应项目人工、机械乘以系数1.15。
5.打桩工程，如遇送桩时，可按打桩相应项目人工、机械乘以下表中的系数：送桩深度系数表6.打、压预制钢筋混凝土桩、预应力钢筋混凝土管桩，定额按购入成品构件考虑，已包含桩位半径在15m范围内的移动、起吊、就位；超过15m时的场内运输.按本定额“第五章混凝土及钢筋混凝土工程”第四节构件运输1km以内的相应项目计算。
7.本章定额内未包括预应力钢筋混凝土管桩钢桩尖制安项目，实际发生时按本定额“第五章混凝土及钢筋混凝土工程”中的预埋铁件项目执行。
8.预应力钢筋混凝土管桩桩头灌芯部分按人工挖孔桩灌桩芯项目执行。
七、灌注桩。
1.钻孔、冲孔、旋挖成孔等灌注桩设计要求进入岩石层时执行入岩子目，入岩指钻入中风化的坚硬岩。
人工挖孔桩工程量计算引言人工挖孔桩是钢筋混凝土桩的一种，相比于机械打桩，在环境受到严格限制或者场地狭小的情况下，人工打桩是不错的选择。
在进行人工挖孔桩工程时，需要对工程量进行计算，本文将分享如何计算人工挖孔桩的工程量。
工程量计算方法人工挖孔桩的工程量计算是通过挖孔桩的长、直径和深度来计算的。
下面分别讲解每个参数的计算方法。
1. 挖孔桩长的计算挖孔桩的长计算需要考虑以下几个因素：•根据工程图纸进行计算：首先根据工程设计图纸上的说明计算，包括桩长、弯头长度和接头长度等。
•土层的厚度：根据建筑师现场调查，该工地的土层厚度为6米。
•固结系数：在计算挖孔桩长时需要考虑土层的固结系数，固结系数越大，挖孔桩的长度就越长，因此要进行预测，对于孔壁结构稳定的区域，为保证挖孔桩顶小时候支撑孔壁的能力，设计中一般取最小的固结系数。
根据现场调查该工地的固结系数为S=1.3。
通过以上的计算，挖孔桩的长可以得出如下公式：L=So x H + Lf + Lt其中， L代表桩长，So代表理论宽度，H代表土层深度，Lf代表弯头长度，Lt代表接头长度。
2. 挖孔桩径的计算根据工程图纸和现场实际情况，计算出挖孔桩的直径，直径计算公式如下：D = DLT + DL-2S + 2D2其中，DLT代表桩基础直径增量，DL-2S代表挖孔时挖掉桩身一周所占空间的直径，D2代表需要保留的桩壁厚度。
3. 挖孔桩深度计算挖孔桩的深度计算需根据工程图纸计算。
深度计算公式如下：H = HL + HDL其中，HL为方桩挖孔深度，HDL为水平支撑所造成的挖掉的高度。
总结通过以上计算公式，我们可以计算出挖孔桩的工程量。
在实际工程操作中，需要考虑安全性和经济性，按照设计要求正确操作，确保工程质量。
人工挖孔桩土(石)方工程量计算表
制表、计算人：郑怀东校对人: zhd 2013-7-17第1页
人工挖孔桩土(石)方工程量计算表
制表、计算人：郑怀东校对人: zhd 2013-7-17第2页
制表、计算人：郑怀东校对人: zhd 2013-7-17第3页
挖土量（m3)
2.57 2.66 2.27 2.14 2.86
2.77
3.04
2.79
3.04 2.13
2.49
3.53
2.27
3.29 1.34 0.48 0.23 0.17
0.19
1.28
0.98
1.64 1.03 0.61
入岩工程量应按实际入岩深度扣除10%挖孔深度后确定入岩深hry并按上筒、圆台、下筒、球缺顺序，上部有入岩时，下部hry取挖土相应高度，如圆台全部入岩时，圆台hry取：h圆台；球缺不全部入岩时，Dry取近似值
[D(h)1/2]/0.447具体计算参数含义见下图：
（m3)
备注
d上
h上筒
V1
D下h圆台h下筒h球缺
V2
V3
V4
校对人: zhd 2013-7-17第4页
（
校对人: zhd 2013-7-17第5页
制表、计算人：郑怀东校对人: zhd 2013-7-17第6页。
