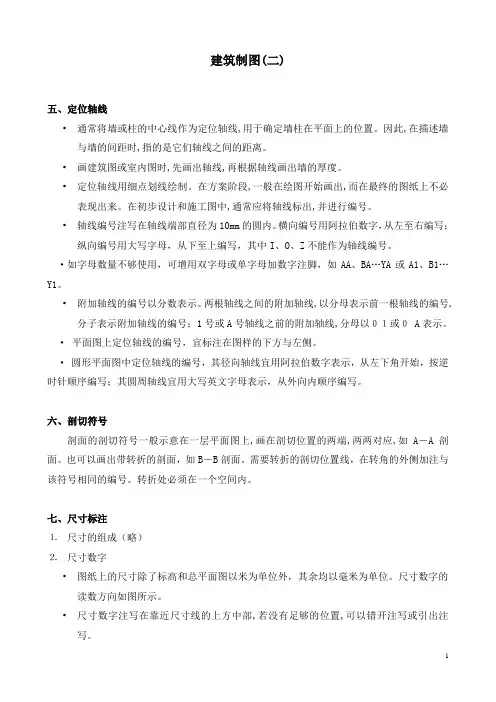

建筑制图(二)五、定位轴线•通常将墙或柱的中心线作为定位轴线,用于确定墙柱在平面上的位置。
因此,在描述墙与墙的间距时,指的是它们轴线之间的距离。
•画建筑图或室内图时,先画出轴线,再根据轴线画出墙的厚度。
•定位轴线用细点划线绘制。
在方案阶段,一般在绘图开始画出,而在最终的图纸上不必表现出来。
在初步设计和施工图中,通常应将轴线标出,并进行编号。
•轴线编号注写在轴线端部直径为10mm的圆内。
横向编号用阿拉伯数字，从左至右编写；纵向编号用大写字母，从下至上编写，其中I、O、Z不能作为轴线编号。
.如字母数量不够使用，可增用双字母或单字母加数字注脚，如AA、BA...YA或A1、B1 (1)•附加轴线的编号以分数表示。
两根轴线之间的附加轴线,以分母表示前一根轴线的编号,分子表示附加轴线的编号；1号或A号轴线之前的附加轴线,分母以０１或０ A表示。
·平面图上定位轴线的编号，宜标注在图样的下方与左侧。
·圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写英文字母表示，从外向内顺序编写。
六、剖切符号剖面的剖切符号一般示意在一层平面图上,画在剖切位置的两端,两两对应,如A－A剖面。
也可以画出带转折的剖面，如B－B剖面。
需要转折的剖切位置线，在转角的外侧加注与该符号相同的编号。
转折处必须在一个空间内。
七、尺寸标注⒈尺寸的组成（略）⒉尺寸数字•图纸上的尺寸除了标高和总平面图以米为单位外，其余均以毫米为单位。
尺寸数字的读数方向如图所示。
•尺寸数字注写在靠近尺寸线的上方中部,若没有足够的位置,可以错开注写或引出注写。
⒊尺寸的排列•建筑图或室内图中的尺寸应注成尺寸链。
通常标注三个层次的尺寸:总尺寸——建筑物外轮廓尺寸、若干定位尺寸之和；定位尺寸——轴线尺寸、建筑物构配件如墙体、门、窗等；细部尺寸——建筑物及室内的构配件的详细尺寸。
•一般而言，在建筑和室内设计的方案图纸里，只需要有外包尺寸和轴线尺寸；在初步设计及施工图纸中，就需要有三道以上尺寸线。
