摄影测量学教案摄影测量学教案一课题：摄影测量学基础教学目标：1. 让学生理解摄影测量学的基本概念和原理。
2. 使学生掌握摄影测量的主要流程和方法。
3. 培养学生对摄影测量技术的应用能力和创新思维。
教学重点&难点：重点：摄影测量的基本原理、像片的获取与处理。
难点：立体像对的解析与应用。
教学方法：问题导向式探究学习教学过程：教师：同学们，我们今天来开始学习一门很有意思的学科——摄影测量学。
首先，大家思考一下，什么是摄影测量学呢？（引导学生思考和讨论）学生：（自由发言）教师：好，那我们来看看摄影测量学的定义。
摄影测量学是通过摄影手段获取物体的影像，经过处理以获取被摄物体的形状、大小、位置、特性及其相互关系的一门科学。
（展示相关图片和实例）现在大家对摄影测量学有了初步的认识吧。
那我们来探究一下摄影测量的主要流程有哪些。
（提出问题）学生：（分组讨论）教师：大家讨论得很热烈，我们一起来总结一下。
摄影测量主要包括像片的获取、像片的定向、立体观测与量测、摄影测量解算等步骤。
（结合实例详细讲解每个步骤）接下来我们重点学习像片的获取。
像片是摄影测量的基础，那像片是怎么获取的呢？（引导学生思考）学生：用相机拍照。
教师：对，但不仅仅是这么简单哦。
获取高质量的像片需要考虑很多因素，比如相机的选择、拍摄角度、拍摄距离等等。
（详细讲解像片获取的要点和注意事项）然后我们来探讨一下立体像对。
同学们看这两组像片，它们有什么特点呢？（展示立体像对）学生：它们看起来很相似，但又不完全一样。
教师：非常好，这就是立体像对。
它们是从不同角度拍摄同一物体的像片对，通过对立体像对的解析，我们可以获取物体的三维信息。
（深入讲解立体像对的解析方法和应用）教材分析：本部分内容主要介绍了摄影测量学的基础知识和基本流程，为后续深入学习打下基础。
通过问题导向的探究学习，让学生主动思考和探索，加深对知识的理解和掌握。
作业设计：让学生寻找生活中可以用摄影测量技术解决的问题，并提出解决方案。
《摄影测量学》课程笔记第一章绪论一、摄影测量学的基本概念1. 定义摄影测量学是一种通过分析摄影图像来获取地球表面及其物体空间位置、形状和大小等信息的科学技术。
它结合了光学、数学、计算机科学和地理信息科学等多个领域的知识，为地图制作、资源管理、环境监测和工程建设等领域提供精确的数据。
2. 分类- 地面摄影测量：使用地面上的摄影设备进行的摄影测量，适用于小范围或精细的测量工作。
- 航空摄影测量：利用飞行器（如飞机、无人机）搭载摄影设备进行的摄影测量，适用于大范围的地形测绘。
- 卫星摄影测量：通过卫星搭载的传感器获取地球表面信息，适用于全球或大区域的环境监测和资源调查。
3. 应用领域- 地图制作：制作各种比例尺的地形图、城市规划图和专题地图。
- 土地调查：进行土地分类、土地权属界定和土地使用规划。
- 城市规划：辅助城市设计和基础设施规划。
- 环境监测：监测环境变化，如森林覆盖、水资源和污染状况。
- 灾害评估：评估自然灾害的影响范围和损失。
- 军事侦察：获取敌对地区的地理信息。
二、摄影测量学的发展历程1. 早期摄影测量（19世纪中叶-20世纪初）- 1839年，法国人达盖尔发明了银版照相法，这是摄影技术的起源。
- 1851年，瑞士工程师普雷斯特勒使用摄影方法绘制了第一张地形图。
- 1859年，法国人布洛克发明了立体测图仪，使得通过摄影图像进行三维测量成为可能。
2. 现代摄影测量（20世纪初-20世纪末）- 20世纪初，德国人奥佩尔提出了像片纠正和像片定向的理论，为摄影测量学的理论基础做出了贡献。
- 1930年代，随着航空技术的发展，航空摄影测量开始广泛应用。
- 1950年代，电子计算机的出现为摄影测量数据的处理提供了新的工具。
- 1960年代，数字摄影测量开始发展，利用计算机技术进行图像处理和分析。
3. 空间摄影测量（20世纪末-至今）- 1970年代，卫星遥感技术开始应用于摄影测量，提供了全球范围内的地理信息。

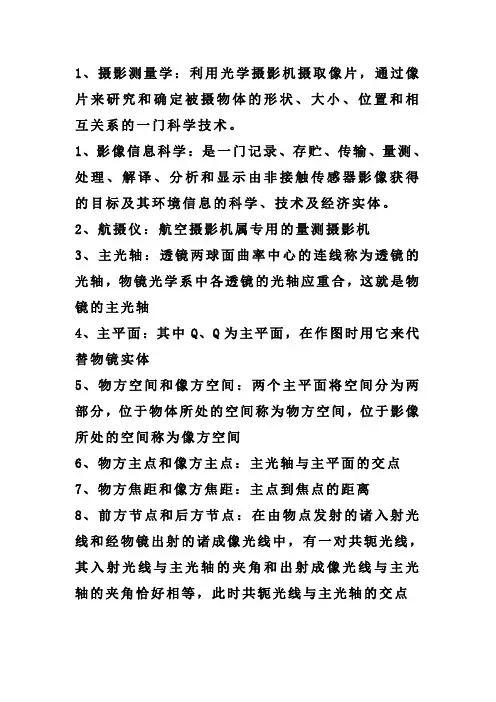

1、摄影测量学：利用光学摄影机摄取像片，通过像片来研究和确定被摄物体的形状、大小、位置和相互关系的一门科学技术。
1、影像信息科学：是一门记录、存贮、传输、量测、处理、解译、分析和显示由非接触传感器影像获得的目标及其环境信息的科学、技术及经济实体。
2、航摄仪：航空摄影机属专用的量测摄影机3、主光轴：透镜两球面曲率中心的连线称为透镜的光轴，物镜光学系中各透镜的光轴应重合，这就是物镜的主光轴4、主平面：其中Q、Q为主平面，在作图时用它来代替物镜实体5、物方空间和像方空间：两个主平面将空间分为两部分，位于物体所处的空间称为物方空间，位于影像所处的空间称为像方空间6、物方主点和像方主点：主光轴与主平面的交点7、物方焦距和像方焦距：主点到焦点的距离8、前方节点和后方节点：在由物点发射的诸入射光线和经物镜出射的诸成像光线中，有一对共轭光线，其入射光线与主光轴的夹角和出射成像光线与主光轴的夹角恰好相等，此时共轭光线与主光轴的交点9、光圈：光线在通过物镜边缘部分的投射光线都会引起较大的影像模糊和变形。
为限制物镜边缘部分的使用，并控制和调节进入物镜的光量，通常在物镜筒中央设置一个10、有效孔径：设一束平行于主光轴的光线投向物镜，当在物镜前面设置一个光圈时，光圈的直径就起到限制进入物镜光线束的作用，我们将起着控制光束柱面积的真实光圈孔径称11、视场：将物镜对光于无穷远处，在焦面上就会看到一个照度不均匀的明亮圆，这个明亮圆的范围12、视场角：物镜像主点与视场直径端点连线所形成的角度称13、像场：在视场区域内能获得清晰影像的区域14、像场角：物镜像主点与像场直径端点连线所张的角（像场的内接正方形或矩形就是最大像幅）15、像片面：量测用摄影机镜箱的后部有一个金属的贴附框架，框架的四边严格处于一个平面内主垂面：包含铅垂线和摄影方向的铅垂面，主垂面即垂直于像平面也垂直地平面。
真水平面：(合面)过投影中心与地面平行的平面。
所有的合点均位于合线上。
摄影测量学：基本概念、设备、图像处理与测量技术及应用摄影测量学：基本概念、设备、图像处理与测量技术及应用一、摄影测量基本概念摄影测量学是一门通过摄影手段获取目标物体的图像，并通过对这些图像的分析、处理和解析，以获取目标物体的形状、大小、位置以及空间几何关系等信息的学科。
摄影测量学在科学、工程、建筑、医学等多个领域有着广泛的应用。
二、摄影系统与设备摄影测量学的研究和应用，需要借助专业的摄影系统和设备。
这些设备包括相机、镜头、三脚架、灯光、反射镜等。
其中，相机是核心设备，它能够捕捉到目标物体的图像。
镜头的选择也会影响图像的清晰度和细节。
三脚架用于稳定相机，防止抖动，提高拍摄质量。
灯光和反射镜等设备则用于创造合适的拍摄条件，以便更好地捕捉目标物体的细节。
三、图像获取与处理获取目标物体的图像是摄影测量的第一步。
这一步需要确保相机和镜头的正确设置，以获取高质量的图像。
在获取图像后，需要进行一系列的处理和解析，包括图像增强、去噪、特征提取等步骤，以便更好地提取出目标物体的信息。
四、目标物体几何形状的测量与描述通过摄影测量，我们可以获取目标物体的几何形状信息。
例如，我们可以通过图像处理技术，测量出目标物体的长度、宽度、高度等尺寸。
此外，我们还可以获取到目标物体的形状信息，如表面曲率、角度等信息。
五、目标物体的位置与姿态测量除了几何形状的测量，摄影测量还可以获取目标物体的位置和姿态信息。
通过分析多张图像中目标物体的相对位置和角度，我们可以推算出目标物体的空间位置和姿态。
这种信息对于理解目标物体的运动和动力学特征具有重要的意义。
六、摄影测量技术在各个领域的应用摄影测量技术在各个领域都有广泛的应用。
例如，在建筑领域，摄影测量被用于获取建筑物的三维模型和空间信息；在医学领域，摄影测量被用于获取人体结构和器官的三维模型；在地理信息系统领域，摄影测量被用于获取地物的三维信息和空间关系；在安全监控领域，摄影测量被用于获取目标的运动轨迹和行为分析等。
