10kV配电房配电设计问题研究

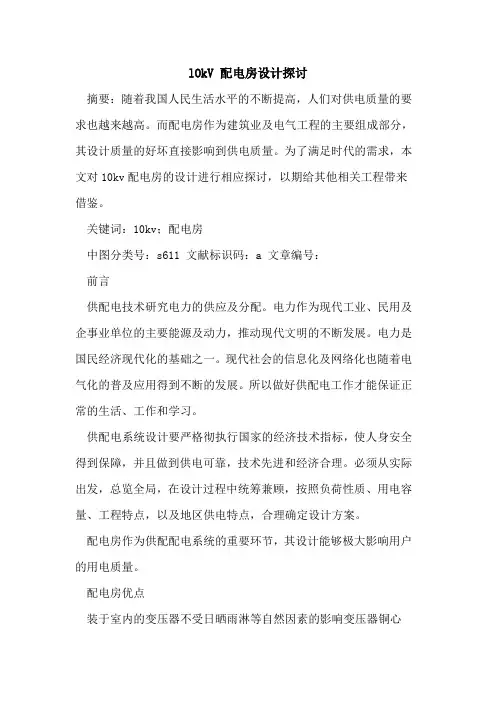

lOkV 配电房设计探讨摘要：随着我国人民生活水平的不断提高，人们对供电质量的要求也越来越高。

而配电房作为建筑业及电气工程的主要组成部分，其设计质量的好坏直接影响到供电质量。

为了满足时代的需求，本文对10kv配电房的设计进行相应探讨，以期给其他相关工程带来借鉴。

关键词：10kv；配电房中图分类号：s611 文献标识码：a 文章编号：前言供配电技术研究电力的供应及分配。

电力作为现代工业、民用及企事业单位的主要能源及动力，推动现代文明的不断发展。

电力是国民经济现代化的基础之一。

现代社会的信息化及网络化也随着电气化的普及应用得到不断的发展。

所以做好供配电工作才能保证正常的生活、工作和学习。

供配电系统设计要严格彻执行国家的经济技术指标，使人身安全得到保障，并且做到供电可靠，技术先进和经济合理。

必须从实际出发，总览全局，在设计过程中统筹兼顾，按照负荷性质、用电容量、工程特点，以及地区供电特点，合理确定设计方案。

配电房作为供配配电系统的重要环节，其设计能够极大影响用户的用电质量。

配电房优点装于室内的变压器不受日晒雨淋等自然因素的影响变压器铜心不用担心坏人破坏和偷盗，同时也可以使变压器寿命延长，禁止老鼠造成电气事故。

室内装置用户计费总表供电部门直接上锁管理，用户只能对装于室外各分路的计费分表进行维护管理。

高压、低压均采用，成本低，易安装，维护检修方便的架空线，对于故障容易发现和排除，线路对地距离按照规程规范安装。

10 kv 配电房设计规范配电房要设置在负荷中心、尘埃少、干燥、没有腐蚀介质和震动的地方并要适当设置余地。

根据安全、可靠、适用和经济等原则设置配电房，不要设置阀门及中间接头到室内管道；采用焊接方式连接水汽管道与散热器；不要在配电屏上方敷设管道。

室内落地式配电箱的底部要高出地面50毫米以上，室外则高出200毫米以上，采取封闭措施密封底座，防止鼠蛇类小动物进入箱内。

两段母线在配电房内并列，如果其中一段有一级负荷时，母线分段要采用防火隔断手段。

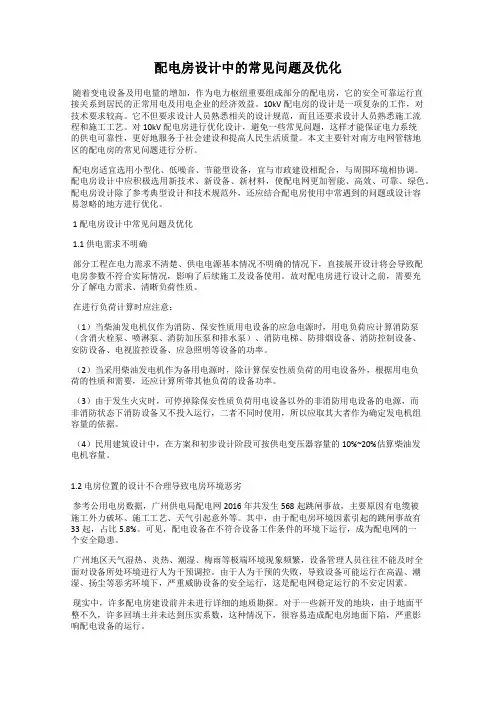

配电房设计中的常见问题及优化随着变电设备及用电量的增加，作为电力枢纽重要组成部分的配电房，它的安全可靠运行直接关系到居民的正常用电及用电企业的经济效益。

10kV配电房的设计是一项复杂的工作，对技术要求较高。

它不但要求设计人员熟悉相关的设计规范，而且还要求设计人员熟悉施工流程和施工工艺。

对10kV配电房进行优化设计，避免一些常见问题，这样才能保证电力系统的供电可靠性，更好地服务于社会建设和提高人民生活质量。

本文主要针对南方电网管辖地区的配电房的常见问题进行分析。

配电房适宜选用小型化、低噪音、节能型设备，宜与市政建设相配合，与周围环境相协调。

配电房设计中应积极选用新技术、新设备、新材料，使配电网更加智能、高效、可靠、绿色。

配电房设计除了参考典型设计和技术规范外，还应结合配电房使用中常遇到的问题或设计容易忽略的地方进行优化。

1 配电房设计中常见问题及优化1.1 供电需求不明确部分工程在电力需求不清楚、供电电源基本情况不明确的情况下，直接展开设计将会导致配电房参数不符合实际情况，影响了后续施工及设备使用。

故对配电房进行设计之前，需要充分了解电力需求、清晰负荷性质。

在进行负荷计算时应注意：（1）当柴油发电机仅作为消防、保安性质用电设备的应急电源时，用电负荷应计算消防泵（含消火栓泵、喷淋泵、消防加压泵和排水泵）、消防电梯、防排烟设备、消防控制设备、安防设备、电视监控设备、应急照明等设备的功率。

（2）当采用柴油发电机作为备用电源时，除计算保安性质负荷的用电设备外，根据用电负荷的性质和需要，还应计算所带其他负荷的设备功率。

（3）由于发生火灾时，可停掉除保安性质负荷用电设备以外的非消防用电设备的电源，而非消防状态下消防设备又不投入运行，二者不同时使用，所以应取其大者作为确定发电机组容量的依据。

（4）民用建筑设计中，在方案和初步设计阶段可按供电变压器容量的10%~20%估算柴油发电机容量。

1.2 电房位置的设计不合理导致电房环境恶劣参考公用电房数据，广州供电局配电网2016年共发生568起跳闸事故，主要原因有电缆被施工外力破坏、施工工艺、天气引起意外等。

住宅小区10-0.4kV配电房设计一、设计依据1.中华人民共和国电力行业标准，如《10kV配电站设计规范》、《城镇居民区10(6)kV配电房(所)设计标准》等标准；2.国家、地方电力规划；3.各部门业务要求和关于供配电工程的有关规定。

二、建筑设计住宅小区10-0.4kV配电房建筑面积不少于10m2，且室内高度不得低于2.5m，内部设有高压室、变压器室、低压室和配电设备室，分别应设有独立门户进出口。

室内应设有足够的照明和通风设施，并配备必要的消防设备。

三、电气设计1.供电方案设计根据小区的电力规划和供电条件，选用10kV供电，配变容量为400kVA（或可根据需要进行调整），供电模式为单回路供电。

2.高压室设计高压室应设置在配电室或变电室内，与外界不通，应有安全可靠的进行与外界通讯的措施安全通道。

高压装置采用单柜/多柜开关柜的方式，高压柜应设置电气联锁装置，与高压出线应配有套管。

3.变压器室设计变压器室应设在室内，并与高、低压室相对隔离。

变压器规格应根据小区需求进行合理选用。

变压器应选用具有较好散热性能的产品，外部设置通风窗或排风扇等散热设备。

变压器室应设防护门进行维护和检修。

4.低压室设计低压室应设在室内，并与高、变压室相对隔离。

低压室内应装有断路器、电压表、电流表、分闸器、电流互感器、漏电保护器等设备，并配有完整的接地装置。

低压总线应选用内资较好的优质铜排，且与电缆接头应尽量少。

5.配电设备室设计配电设备室设在室内，主要设备有母线隔离开关、配电箱等。

应对供电备用功率及扩容做好预留，设备尺寸应根据实际需求进行合理选用。

配电室内应设人机操作接口，方便检修与维护，并应具备完善的接地和保护装置。

四、防雷设计住宅小区10-0.4kV配电房有较高的安全要求，为了保障小区居民的生命财产安全，必须对配电房进行防雷设计。

应对配电房设防雷接地装置，降低雷电冲击的危害性。

五、防火设计住宅小区10-0.4kV配电房设备较为密集，设备间距设置应合理，设备间隔应符合相关的防火要求。

深度分析配电房改造项目的关键难题及管理要点1. 项目背景随着社会经济的快速发展，用电需求不断增长，原有的配电房设施已无法满足当前的用电需求。

为了提高配电房设施的运行效率、可靠性和安全性，进行配电房改造项目显得尤为重要。

本文将对配电房改造项目中的关键难题及管理要点进行深度分析。

2. 关键难题2.1 设计难题1. 系统兼容性：在改造过程中，如何保证新的配电系统与原有系统兼容，避免因系统不兼容导致的设备损坏或运行事故。

2. 设计规范：如何遵循国家相关规范，确保配电房改造后的设施满足安全、可靠、高效运行的要求。

2.2 施工难题1. 施工安全：如何在施工过程中，确保施工人员的人身安全和设备安全，防止意外事故的发生。

2. 施工质量：如何保证施工质量，避免因施工问题导致的设备故障或运行事故。

2.3 设备难题1. 设备选择：如何根据实际需求，选择适合的配电设备，确保设备性能优良、运行稳定。

2. 设备安装：如何保证设备安装的准确性和可靠性，避免因设备安装问题导致的运行事故。

2.4 运维难题1. 人员培训：如何提高运维人员的专业技能，确保他们能够熟练应对配电房改造后的设备运行和维护。

2. 应急预案：如何制定针对性的应急预案，应对可能发生的运行事故，降低事故对用电的影响。

3. 管理要点3.1 项目策划阶段1. 充分调研：对原有配电房设施进行全面调研，了解设备运行状况、存在问题等，为改造项目提供依据。

2. 设计评审：组织专家对设计方案进行评审，确保方案的可行性、安全性和经济性。

3.2 施工阶段1. 安全管理：制定严格的安全管理制度，对施工人员进行安全教育，加强施工现场的安全监管。

2. 质量控制：设立质量监督机构，对施工过程进行全程质量控制，确保施工质量符合设计要求。

3.3 设备安装阶段1. 设备验收：对到货设备进行验收，确保设备完好无损、性能稳定。

2. 设备调试：在设备安装完成后，进行设备调试，确保设备运行正常、性能达标。
