SI54.50-P-0002A保养信息：发动机控制单元软件升级后旅程计算机复位29.11.12
车型所有
带代码801 (2011 年款)
车型所有
带代码802 (2012 年款)
车型所有
带代码803 (2013 年款)
这样可确保仪表盘发送的里程数据与发动机控制单元 (ECU) 从 2011 年款开始, 所有乘用车型号 (柴油和汽油)
的数据同步.
不再计算仪表盘中的消耗数字 (里程数据), 但是要计算发动机控制单元
(ECU) 中的数据.如果未执行此步骤, 则可能发出不可信消耗数据
因此, 每次发动机控制单元 (ECU) 的软件更新后, (l/100 km).
发动机控制单元和仪表盘的数据必须同步. 如果数据不一致,
仪表盘仅显示状态栏. 这可能会给授权服务中心造成麻烦,
并且在若干情形下, 可能会导致客户投诉.
发动机控制单元 (ECU) 的软件更新后,
一定要使用方向盘按钮复位里程计算机 [菜单项
"起动后" (After start) 和"复位后" (After reset)].
© Daimler AG，16-10-24，G/04/16, si54.50-p-0002a, 保养信息：发动机控制单元软件升级后旅程计算机复位
第1页，共1页车型所有带代码801 (2011 年款) 车型所有带代码802 (2012 年款) 车型所有带代码803 (2013 年款)'。

AR01.45-P-7500MT拆卸/安装油底壳 2.11.15发动270 属于型号117, 156, 176, 242, 246.2机1油底壳1s螺钉/螺栓2曲轴箱P01.45-2368-0321夹子22支架23支架25支架P49.10-2972-12AH00.00-P-5000-01A油底壳号码名称发动机 270BA01.45-P-1001-01T螺栓 - 连接油底壳到曲轴箱/正时箱盖罩M6Nm11手动变速箱总成号码名称变速箱 711.631/632变速箱711.642/643/645/647BA26.10-P-1001-01I螺栓 - 连接变速箱到发动机Nm3939自动变速箱总成号码名称变速箱 724.0BA27.10-P-1017-04F螺栓 - 连接变速箱到发动机Nm39检修工具号码名称订单号BR00.45-Z-1013-01A乐泰 (Loctite) 5970 密封剂 A 003 989 98 20BR00.45-Z-1038-04A乐泰 (Loctite) 7200Henkel Loctite Deutschland GmbHArabellastrasse 1781925 Munich德国电话: +49 899268-0传真: +49 899101978www.Loctite.deBR00.45-Z-1046-04A乐泰 (Loctite) 7063 清洁喷雾 (150 ml) A 001 986 71 71 10发动133机发动270机图示为发动机 270P01.45-2367-05只能以高度和宽度为 2.0 mm (±1.0 mm) 必须清洁密封表面.的滴珠形式将密封剂涂抹在指定表面上.只能使用修理材料中指定的密封剂.密封剂必须在 10 分钟内涂完.必须在涂抹密封剂后 10 分钟内安装油底壳.切勿涂开密封剂滴珠.AR01.45-P-7500-01MT油底壳螺栓的紧固顺序发动133 在车型117, 156, 176机发动270 在车型117, 156, 176, 242, 246.2机更改提示18.7.14螺栓 - 连接油底壳到曲轴箱/正时箱盖罩发动机 270BA01.45-P-1001-01T油底壳号码名称发动机270BA01.45-P-1001-01T螺栓 - 连接油底壳到曲轴箱/正时箱盖罩M6Nm11油底壳号码名称发动机133.980BA01.45-P-1002-01V螺栓 - 连接油底壳到曲轴箱/正时箱盖罩Nm11发动机 2701按照拧紧步骤的数字顺序拧紧油底壳螺栓.P01.45-2369-05发动机 133底壳螺栓.P01.45-2413-05。

感器接收光线变暗信号，传至天窗电脑，天窗电脑将此信号转为数位信号，传至CAN-BUS线路，左前SAM电脑接收此信号后，与灯光开关自动档信号一起控制大灯继电器K40/6、K40/7工作，使左、右大灯近光工作。

大灯远光/近光变换开关位于组合开关柱上，大灯变换开关将开关信号将开关信号送至组合开磁电脑N80，转换为数位信号后，由CAN-BUS 连线送至左前SAM电脑，控制左、右大灯远光与近光。

左前SAM电脑接收信号作用后，同时将此信号经CAN-BUS传输连线送至仪表板电脑A1，控制仪表板，远光指示灯亮。

元件位置及大灯控制流程图注：为CAN-BUS传输信号→为直接线路连接二、小灯控制灯光组合开关将小灯信号送至右前SAM电脑，N10/6，左前SAM电脑执行左前继电器盒中K40/6继电器控制左前小灯工作。

右前SAM电脑同时将此灯光开关信号转换为数位信号传至CAN-BUS连线，右前SAM电脑接收后控制右前继电器盒中K40/7执行右小灯工作，后SAM电脑N10/8，接收后，控制后继电器盒中K40/5控制后尾灯工作，当仪表板电脑接收后，控制仪表板照明指示。

当后尾灯工作时，位于后尾箱中X58接头将小灯工作电脑信号传至小灯监控模组，当监测到后尾灯中电流变弱（如灯泡烧损、老化及更换非原厂灯泡功率不一致时），将信号送至左前SAM电脑，经CAN-BUS传输线送至仪表板A1，液晶屏资讯显示区，提示小灯不良。

小灯控制元件位置流程图工作流程：左小灯右小灯 尾灯仪表照明三、喇叭控制方向盘上喇叭按钮，将喇叭开关信号经方向盘游丝后送至组合开关电脑（W210车型为送至点火开关电脑），组合开关电脑将喇叭信号转为数位信号后，经CAN-BUS 连线后传至右前SAM 电脑，右前SAM 电脑控制右前继电器盒中K40/7KP 工作，执行喇叭工作。

小灯开关S1左前SAM 电脑N/016右前SAM 电脑N/017 后SAM 电脑N/018 仪表板电脑A1CAN —BUS组合开关分解图N80 组合开关电脑 N59/1 转向开关 S4 组合开关N49 转向角度传感器 S40 雨刷开关 A45 喇叭、气囊游丝接头喇叭元件位置图喇叭工作流程图工作流程：四、转向柱角度（ASC 控制）转向柱调整，可以由手动调整及转向柱记忆，座椅角度位置自动调整。

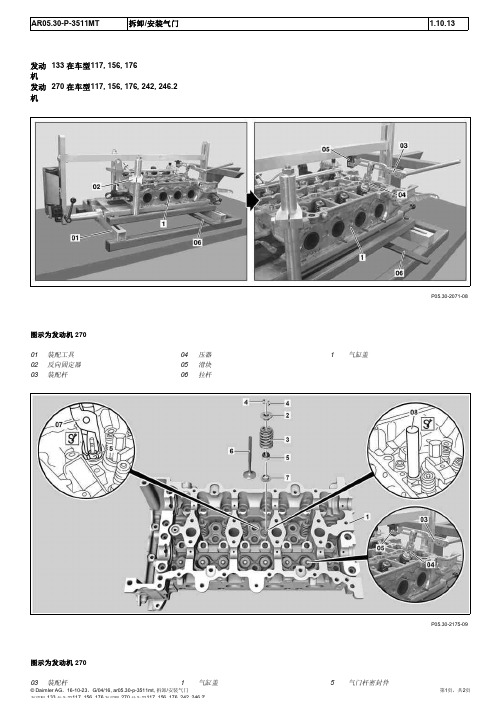

AR05.30-P-3511MT拆卸/安装气门 1.10.13发动133 在车型117, 156, 176机发动270 在车型117, 156, 176, 242, 246.2机P05.30-2071-08图示为发动机 27001装配工具04压器1气缸盖02反向固定器05滑块03装配杆06拉杆P05.30-2175-09图示为发动机 27003装配杆1气缸盖5气门杆密封件04压器2气门弹簧上座圈6气门07钳子3气门弹簧7气门弹簧下座圈08冲子4气门锁片111 589 25 61 00640 589 00 61 00271 589 00 59 00气门装配工具箱压缩器装配工具AR05.30-P-3500MT拆卸/安装气门弹簧和/或气门杆密封件28.1.15发动133 在车型117, 156, 176机发动270 在车型117, 156, 176, 242, 246.2机更改提示16.1.15如果其中一个气门弹簧故障, 则应更换所有气门弹簧, 新增.操作步骤 9P05.30-2071-08图示为发动机 27001装配工具04压器1气缸盖02反向固定器05滑块03装配杆06拉杆P05.30-2175-09图示为发动机 27003装配杆1气缸盖5气门杆密封件04压器2气门弹簧上座圈6气门07钳子3气门弹簧7气门弹簧下座圈08冲子4气门锁片210 589 00 40 00111 589 25 61 00604 589 00 43 00606 589 00 37 00磁性销气门装配工具箱冲子钳子640 589 00 61 00271 589 00 59 00压缩器装配工具AR05.30-P-3500-02MM更换气门杆密封件发动133, 270, 274机发动152, 157, 276, 278机更改提示29.7.15改装为双密封唇气门杆密封件 (5), 已插入.操作步骤 4604 589 00 43 00606 589 00 37 00冲子钳子1用钳子 (07) 拉出气门杆密封件 (5).2检查气门杆上是否存在毛刺和点蚀.如果气门杆上存在棱纹↓去除气门杆上的毛刺.↓更换气门.如果气门杆上存在点触3将保护套安装到气门杆上.P05.30-2185-124在气门杆密封件 (5)上涂抹发动机油.发动机 133, 270, 274装配期间,确保将棕色气门杆密封件 (5)安装在排气侧,绿色密封件安装在进气侧.发动机 152发动机 276.9## ## 截至868961除了代码929 (乙醇燃油发动机)发动机 276.9## ## 截至869781带代码929 (乙醇燃油发动机)进气侧和排气侧的气门杆密封件(5) 相同.P05.30-2194-05发动机 157, 276.8, 278发动机 276.9## ## 始自868962除了代码929 (乙醇燃油发动机)发动机 276.9## ## 始自869782带代码929 (乙醇燃油发动机)安装期间,确保安装在进气侧的气门杆密封件 (5) 不带双唇 (图 A),安装在排气侧的气门杆密封件(5) 带双唇 (图 B).气门杆密封件 (5) 通过颜色识别,因此不得调换.5用冲子 (08)将气门杆密封件 (5)压至极限位置.6将保护套从气门杆上拆下.AR05.30-P-3500MT拆卸/安装气门弹簧和/或气门杆密封件28.1.15发动133 在车型117, 156, 176机发动270 在车型117, 156, 176, 242, 246.2机更改提示16.1.15如果其中一个气门弹簧故障, 则应更换所有气门弹簧, 新增.操作步骤 9P05.30-2071-08图示为发动机 27001装配工具04压器1气缸盖02反向固定器05滑块03装配杆06拉杆P05.30-2175-09图示为发动机 27003装配杆1气缸盖5气门杆密封件04压器2气门弹簧上座圈6气门07钳子3气门弹簧7气门弹簧下座圈08冲子4气门锁片210 589 00 40 00111 589 25 61 00604 589 00 43 00606 589 00 37 00磁性销气门装配工具箱冲子钳子640 589 00 61 00271 589 00 59 00压缩器装配工具AR05.30-P-3500-02MM更换气门杆密封件发动133, 270, 274机发动152, 157, 276, 278机更改提示29.7.15改装为双密封唇气门杆密封件 (5), 已插入.操作步骤 4604 589 00 43 00606 589 00 37 00冲子钳子1用钳子 (07) 拉出气门杆密封件 (5).2检查气门杆上是否存在毛刺和点蚀.如果气门杆上存在棱纹↓去除气门杆上的毛刺.↓更换气门.如果气门杆上存在点触3将保护套安装到气门杆上.P05.30-2185-124在气门杆密封件 (5)上涂抹发动机油.发动机 133, 270, 274装配期间,确保将棕色气门杆密封件 (5)安装在排气侧,绿色密封件安装在进气侧.发动机 152发动机 276.9## ## 截至868961除了代码929 (乙醇燃油发动机)发动机 276.9## ## 截至869781带代码929 (乙醇燃油发动机)进气侧和排气侧的气门杆密封件(5) 相同.P05.30-2194-05发动机 157, 276.8, 278发动机 276.9## ## 始自868962除了代码929 (乙醇燃油发动机)发动机 276.9## ## 始自869782带代码929 (乙醇燃油发动机)安装期间,确保安装在进气侧的气门杆密封件 (5) 不带双唇 (图 A),安装在排气侧的气门杆密封件(5) 带双唇 (图 B).气门杆密封件 (5) 通过颜色识别,因此不得调换.5用冲子 (08)将气门杆密封件 (5)压至极限位置.6将保护套从气门杆上拆下.。

AP77.20-P-7732CW全景式滑动天窗 - 清洗并润滑导向机构17.12.13车型117, 156, 176, 204, 205, 242, 246带代码413 (带滑动车顶的全景式玻璃车顶)P77.20-2647-08图示为车型 204.01后导轨2全景式滑动天窗3旋转臂检修工具号码名称订单号BR00.45-Z-1004-06A合成油脂, 滑动天窗 500 g, DB 供应规格 6827.60 A 001 989 46 51BR00.45-Z-1055-06A专用润滑油 A 000 989 36 60GF77.20-P-9991KN全景式滑动天窗系统部件概述23.6.14车型117, 156, 176, 242, 246带代码413 (带滑动车顶的全景式玻璃车顶)图示为车型 246A98全景式滑动天窗控制模块A98b1全景式滑动天窗霍尔传感器 1A98b2全景式滑动天窗霍尔传感器 2A98m1全景式滑动天窗电动机A98n1全景式滑动天窗控制单元B14车外温度传感器B38/2雨量和光线传感器(装配雨量传感器/代码 (345))B38/2b1雨量传感器 (车型 242, 246 (2014年 11 月 3 日以后),装配雨量传感器/代码 345)M12/5全景式滑动天窗遮阳帘驱动单元M12/5b1全景式滑动天窗遮阳帘霍尔传感器1M12/5b2全景式滑动天窗遮阳帘霍尔传感器2M12/5m1全景式滑动天窗遮阳帘电动机N10信号采集及促动控制模组 (SAM)控制单元N69/1左前车门控制单元P77.20-2764-76 N69/2右前车门控制单元N70车顶控制板控制单元N70s1全景式滑动天窗开关N73电子点火开关控制单元A车型 117, 156, 176 和车型 242,246 (截止到 2014 年 11 月 2 日),装配雨量传感器/代码 (345)B车型 242, 246 (2014 年 11 月 3日以后), 装配雨量传感器/代码(345)全景式滑动天窗控制单元,部件说明A98, A98n1GF77.20-P-4106KN信号采集及促动控制模组 (SAM) 控制单元, N10GF54.21-P-4157KN部件说明左前车门控制单元的部件说明N69/1GF72.29-P-6001KN右前车门控制单元,部件说明N69/2GF72.29-P-6009KN车顶控制板控制单元, 部件说明N70GF82.20-P-5216KN电子点火开关控制单元的部件说明N73GF80.57-P-6001KN电动全景式滑动天窗的功能说明目录GF77.20-P-0997KNGF77.20-P-4106KN全景式滑动天窗控制单元,部件说明23.6.14车型117, 156, 176, 242, 246带代码413 (带滑动车顶的全景式玻璃车顶)图示为车型 246A98全景式滑动天窗控制模块P77.20-2762-04位置全景式滑动天窗控制单元位于全景式滑动天窗框架左前部.任务•评估输入因素全景式滑动天窗控制模块中的全景式滑动车门控制单元 (A98n1) •促动部件具有以下任务:•读取传感器及信号读取传感器及信号•全景式滑动天窗霍尔传感器 2 (A98b2)通过以下连接读取输入因素:直通线路 (外部)•直通线路 (内部)来自以下部件的信号通过外部直通线路读取:•直通线路 (外部)•全景式滑动天窗遮阳帘霍尔传感器 1 (M12/5b1)•车内控制器区域网络 (CAN B)•全景式滑动天窗遮阳帘霍尔传感器 2 (M12/5b2)直通线路 (内部)车内控制器区域网络 (CAN)来自以下部件的信号通过直通线路读取:此信号由全景式滑动天窗控制单元通过车内控制器区域网络 (CAN)读取.•全景式滑动天窗霍尔传感器 1 (A98b1)利用这些信号的功能在单独的功能说明中进行说明(见框图或功能原理图).评估输入因素通过集成式微信息处理机评估已读取的输入因素, 然后促动相关部件.促动部件直通线路 (内部)通过以下连接促动部件:全景式滑动天窗电动机 (A98m1) 通过内部直通线路促动.•直通线路 (内部)直通线路 (外部)•直通线路 (外部)全景式滑动天窗遮阳帘电动机 (M12/5m1) 通过外部直通线路促动.车身•全景式滑动天窗霍尔传感器 2全景式滑动天窗控制模块包括以下部件:•全景式滑动天窗电动机•全景式滑动天窗霍尔传感器 1•全景式滑动天窗控制单元全景式滑动天窗的电路图PE77.20-P-2200-97IAAGF77.20-P-0997KN电动全景式滑动天窗的功能说明目录23.6.14车型117, 156, 176, 242, 246带代码413 (带滑动车顶的全景式玻璃车顶)电动全景式滑动天窗, 功能GF77.20-P-0003KN全景式滑动天窗系统部件概述GF77.20-P-9991KNGF77.20-P-9991KN全景式滑动天窗系统部件概述23.6.14车型117, 156, 176, 242, 246带代码413 (带滑动车顶的全景式玻璃车顶)图示为车型 246A98全景式滑动天窗控制模块A98b1全景式滑动天窗霍尔传感器 1A98b2全景式滑动天窗霍尔传感器 2A98m1全景式滑动天窗电动机A98n1全景式滑动天窗控制单元B14车外温度传感器B38/2雨量和光线传感器(装配雨量传感器/代码 (345))B38/2b1雨量传感器 (车型 242, 246 (2014年 11 月 3 日以后),装配雨量传感器/代码 345)M12/5全景式滑动天窗遮阳帘驱动单元M12/5b1全景式滑动天窗遮阳帘霍尔传感器1M12/5b2全景式滑动天窗遮阳帘霍尔传感器2M12/5m1全景式滑动天窗遮阳帘电动机N10信号采集及促动控制模组 (SAM)控制单元N69/1左前车门控制单元P77.20-2764-76 N69/2右前车门控制单元N70车顶控制板控制单元N70s1全景式滑动天窗开关N73电子点火开关控制单元A车型 117, 156, 176 和车型 242,246 (截止到 2014 年 11 月 2 日),装配雨量传感器/代码 (345)B车型 242, 246 (2014 年 11 月 3日以后), 装配雨量传感器/代码(345)全景式滑动天窗控制单元,部件说明A98, A98n1GF77.20-P-4106KN信号采集及促动控制模组 (SAM) 控制单元, N10GF54.21-P-4157KN部件说明左前车门控制单元的部件说明N69/1GF72.29-P-6001KN右前车门控制单元,部件说明N69/2GF72.29-P-6009KN车顶控制板控制单元, 部件说明N70GF82.20-P-5216KN电子点火开关控制单元的部件说明N73GF80.57-P-6001KN电动全景式滑动天窗的功能说明目录GF77.20-P-0997KNGF77.20-P-0003KN电动全景式滑动天窗, 功能23.6.14车型117, 156, 176, 242, 246带代码413 (带滑动车顶的全景式玻璃车顶)A98全景式滑动天窗控制模块A98b1全景式滑动天窗霍尔传感器 1A98b2全景式滑动天窗霍尔传感器 2A98m1全景式滑动天窗电动机A98n1全景式滑动天窗控制单元B14车外温度传感器B38/2雨量/光线传感器(装配雨量传感器/代码 (345))B38/2b1雨量传感器 (车型 242, 246 (2014年 11 月 3 日以后),装配雨量传感器/代码 (345)):M12/5全景式滑动天窗遮阳帘驱动单元M12/5b1全景式滑动天窗遮阳帘霍尔传感器1M12/5b2全景式滑动天窗遮阳帘霍尔传感器2M12/5m1全景式滑动天窗遮阳帘电动机N10信号采集及促动控制模组 (SAM)控制单元N69/1左前车门控制单元P77.20-2755-76 N69/2右前车门控制单元N70车顶控制板控制单元N70s1全景式滑动天窗开关N73电子点火开关控制单元CAN B车内控制器区域网络 (CAN)LIN B13车顶局域互联网 (LIN)A车型 117, 156, 176 和车型 242,246 (截止到 2014 年 11 月 2 日),装配雨量传感器/代码 (345)B车型 242, 246 (2014 年 11 月 3日以后), 装配雨量传感器/代码(345)功能要求, 概述电动全景式滑动天窗系统开关的促动只有在 t = 40 ± 10毫秒后才能清晰地识别.最大促动时间为 t ≥ 20 秒.t = 60 秒后,•无过电压或低电压全景式滑动天窗开关被识别为 "卡滞"•无用电设备由于能源管理而关闭状态.只有在检测到电动全景式滑动天窗系统开关位于休息位置后才可再•运输模式未启用 (2012 年 9 月 1 日以后)次进行促动操作 (通过电动全景式滑动天窗系统开关触发).有关运输模式和用电设备关闭工作状态的详细信息,请参见单独的功能说明 "能源管理, 功能".舒适型功能是一项可控功能,允许从一个控制点通过集中方式一起开启和关闭天窗和侧窗.这些舒适性电动全景式滑动天窗, 概述功能在 "防盗和锁止功能说明" 功能中的 "便捷功能 (CF [KFB]), 功能" 电动全景式滑动天窗的前部可在倾斜或滑动位置再次开启和关闭.全景式子功能中进行说明.滑动天窗和遮阳帘可通过车顶控制板控制单元中的全景式滑动天窗开关电动全景式滑动天窗功能包含以下子功能:进行操作.遮阳帘关闭或未完全开启时,•位置监控的功能顺序促动全景式滑动天窗开关可将其促动.前部和后部遮阳帘始终同时开启和•标准化的功能顺序关闭.•锁止识别的功能顺序过热保护:•自动反向移动功能的功能顺序通过全景式滑动天窗控制单元中基于软件的过热保护防止全景式滑动天•开启/关闭遮阳帘的功能顺序窗电动机和全景式滑动天窗遮阳帘电动机过热.全景式滑动天窗电动机和全景式滑动天窗遮阳帘电动机的温度基于电压, •调节全景式滑动天窗的功能顺序电流和促动时间以及车外温度来计算.•雨量传感器关闭的功能顺序 (装配雨量传感器/代码 (345))信号采集及促动控制模组 (SAM)控制单元直接读取车外温度传感器的信号,计算车外温度并通过车内控制器区域网络 (CAN)将其发送至全景式滑动天窗控制单元.检测开关信号位置监控的功能顺序•全景式滑动天窗遮阳帘霍尔传感器 1全景式滑动天窗控制单元评估以下传感器的信号, •全景式滑动天窗遮阳帘霍尔传感器 2确定全景式滑动天窗和遮阳帘的位置:霍尔传感器位于全景式滑动天窗遮阳帘电动机和电动全景式滑动天窗电•全景式滑动天窗霍尔传感器 1动机的轴上, 偏置 90°.通过对霍尔传感器脉冲计数,感测全景式滑动天窗和遮阳帘的位置.•全景式滑动天窗霍尔传感器 2标准化操作时可设置零位 (遮阳帘和全景式滑动天窗完全关闭).标准化的附加功能要求标准化的功能顺序•遮阳帘或全景式滑动天窗已去标准化标准化是将当前位置分配为全景式滑动天窗控制单元识别到的遮阳帘或全景式滑动天窗位置的基础.为此,•遮阳帘和全景式滑动天窗打开 (至零位的最短距离)必须完全关闭遮阳帘或全景式滑动天窗.通过全景式滑动天窗开关手动关闭遮阳帘和全景式滑动天窗,直至到达机械挡块处.然后, 再次促动全景式滑动天窗开关至少 t = 1秒.通过评估霍尔传感器的信号,全景式滑动天窗控制单元识别阻塞情况并将相应位置计数器归零.在去标准化状态下,检测不到全景式滑动天窗和遮阳帘的位置.只能以 t = 0.5秒的时间间隔进行促动操作.锁止识别的功能顺序如果识别到关闭方向出现阻塞,发出调节请求期间, 如果在 160全景式滑动天窗遮阳帘电动机和全景式滑动天窗电动机首先停止,然后沿相反方向促动.当识别到沿开启方向的阻塞时,毫秒的时间内再也没有检测到霍尔传感器发出的信号, 就检测到阻塞.全景式滑动天窗遮阳帘电动机和全景式滑动天窗电动机停止并不再促动.自动反向移动功能的附加功能要求如果在开启过程中检测到阻塞,全景式滑动天窗遮阳帘电动机或全景式滑动天窗电动机将停止.如果关闭•全景式滑动天窗或遮阳帘标准化期间识别到夹住,•存在自动反向移动功能的有效参考数据全景式滑动天窗遮阳帘电动机或全景式滑动天窗电动机首先停止,自动反向移动功能的功能顺序然后反向移动 (沿相反方向促动).自动反向移动功能基于全景式滑动天窗遮阳帘电动机或全景式滑动天窗自动关闭期间, 天窗反向移动 s = 145 mm.电动机的当前转速与示教运行或调整期间确定的转速之间的比较结果.雨天自动关闭期间, 天窗反向移动 s = 70 mm.如果关闭操作期间此比较结果超过特定极限值,手动关闭期间, 天窗反向移动 s = 20 mm.全景式滑动天窗控制单元就会将此视为阻塞.特殊情况, 手动关闭全景式滑动天窗示教模式期间,如果在逆向移动后 t = 2 秒内再次沿关闭方向促动全景式滑动天窗开关, 全景式滑动天窗和遮阳帘以标准化状态通过所有关闭操作移动.全景式滑所施加的力更大.下次关闭尝试将停用自动反向移动功能.动天窗控制模块会适应由于不灵活程度增加 (如机械系统中存在污垢)而造成的天窗系统电动机耗电量变化.开启/关闭遮阳帘的附加功能要求如果在运行时间内前车门开启或关闭,这将触发运行时间重新开启.前车门控制单元通过车内控制器区域网络•标准化遮阳帘(CAN) 将前车门的状态 (开启或关闭) 发送至全景式滑动天窗控制单元.•存在遮阳帘自动反向移动功能的有效参考数据开启/关闭遮阳帘的功能顺序•关闭全景式滑动天窗遮阳帘可手动或自动开启和关闭.•电路 15R 接通或运行时间启用 (电路 15R请求待决时, 将滑动天窗开关促动至第一止动点, 断开后且前车门仍保持关闭状态最长 5 分钟)可手动开启或关闭遮阳帘.将电动全景式滑动天窗系统开关促动至第一止电子点火开关控制单元通过车内控制器区域网络 (CAN) 将电路 15动位, 可自动完全开启或关闭遮阳帘.的状态发送至全景式滑动天窗控制单元.前信号采集及促动控制模组 (SAM) 控制单元通过车顶局域互联网 (LIN)读取全景式滑动天窗系统开关的状态并通过车内控制器区域网络 (CAN)将其发送至全景式滑动天窗控制单元.全景式滑动天窗控制单元根据选择的促动方向促动全景式滑动天窗电动机.关闭期间,自动反向移动功能启用.全景式滑动天窗的附加功能要求如果在运行时间内前车门开启或关闭,这将触发运行时间重新开启.前车门控制单元将前车门的状态•全景式滑动天窗已标准化(开启或关闭) 通过车内控制器区域网络 (CAN)•存在全景式滑动天窗自动反向移动功能的有效参考数据发送至全景式滑动天窗控制单元.•遮阳帘开启调节全景式滑动天窗的功能顺序•电路 15R 接通或运行时间启用 (电路 15R全景式滑动天窗功能包括以下分功能:断开后并且前车门仍保持关闭状态最长 5 分钟)•开启/关闭全景式滑动天窗的功能顺序电子点火开关控制单元通过车内控制器区域网络 (CAN) 将电路 15•升起/降下全景式滑动天窗至倾斜位置的功能顺序的状态发送至全景式滑动天窗控制单元.开启/关闭全景式滑动天窗的功能顺序电动全景式滑动天窗可通过将电动全景式滑动天窗开关促动至第一止动位在请求时间内手动开启和关闭.当将全景式滑动天窗开关促动至第一止可手动或自动打开或关闭全景式天窗.动位以外时, 全景式滑动天窗就会自动完全打开或关闭.前信号采集及促动控制模组 (SAM) 控制单元通过车顶局域互联网 (LIN)读取全景式滑动天窗系统开关的状态并通过车内控制器区域网络 (CAN)将其发送至全景式滑动天窗控制单元.全景式滑动天窗控制单元根据选择的促动方向促动全景式滑动天窗电动机.关闭时, 自动反向功能启用(升级).全景式滑动天窗开启期间, 自动反向移动功能在限定范围内启用(玻璃盖板后边缘/车顶托架或车顶轨防夹保护).如果再次促动全景式滑动天窗开关,全景式滑动天窗的自动开启/关闭中断.升起/降下全景式滑动天窗至倾斜位置的附加功能要求升起/降下全景式滑动天窗至倾斜位置的功能顺序•全景式滑动天窗完全关闭促动全景式滑动天窗开关至第一止动点 (手动升起/降下)或第一止动点之后 (自动升起/降下) 时,全景式滑动天窗升起至倾斜位置或从倾斜位置降下.手动升起/降下时, 一旦促动全景式滑动天窗开关,即调节全景式滑动天窗.自动升起/降下时, 一旦释放全景式滑动天窗开关,全景式滑动天窗调节至止动位置.前信号采集及促动控制模组 (SAM)控制单元通过车顶局域互联网 (LIN)读取全景式滑动天窗系统开关的状态并通过车内控制器区域网络 (CAN)将其发送至全景式滑动天窗控制单元.全景式滑动天窗控制单元根据选择的促动方向促动全景式滑动天窗电动机.关闭期间,自动反向移动功能启用.如果再次促动全景式滑动天窗开关, 全景式滑动天窗的自动开启/关闭中断.雨天自动关闭功能的附加功能要求 (装配雨量传感器/代码 (345))电路 15 的状态和中央锁止系统的状态由电子点火开关 (EIS)控制单元通过车内控制器区域网络 (CAN)•全景式滑动天窗已标准化发送至全景式滑动天窗控制单元.•存在自动反向移动功能的有效参考数据•电路 15R 断开或车辆锁止雨量传感器关闭的功能顺序 (装配雨量传感器/代码 (345))•电动全景式滑动天窗在滑动位置开启雨量/光线传感器 (车型 117, 246 (截止到 2014 年 11 月 2 日, 车型 242,156, 176) 或雨量/光线传感器中的雨量传感器 (车型 242, 246 (2014 年11 月 3 日以后) 检测风挡玻璃变潮湿的时间.在车型 117, 246 (截止到2014 年 11 月 2 日) 和车型 242, 156, 176 上, 雨量/光线传感器通过车顶局域互联网 (LIN) 将 "雨天自动关闭"请求发送至信号采集及促动控制模组 (SAM) 控制单元.在车型 242, 246(2014 年 11 月 3 日以后) 上, 雨量/光线传感器直接读取并评估来自光线传感器的信号,然后通过车顶局域互联网 (LIN) 将 "雨天自动关闭"请求发送至信号采集及促动控制模组 (SAM)控制单元.信号采集及促动控制模组 (SAM) 控制单元评估来自雨量/光线传感器的请求, 然后通过车内控制器区域网络 (CAN)将其发送至全景式滑动天窗控制单元.全景式滑动天窗控制单元促动全景式滑动天窗电动机.电动全景式滑动天窗调节至倾斜位置.此后不再进行监控.此外, 即使已超过运行时间 (t = 6 小时) 或电压或温度不再处于雨量/光线传感器的工作范围内, 仍然执行雨天自动关闭功能.雨天自动关闭期间, 车内保护系统 (装配内部监控(仅限防盗警报系统 (ATA))/代码 (882)) 将抑制所有警报促动操作.全景式滑动天窗的电气功能原理图PE77.20-P-2052-97IAA全景式滑动天窗系统部件概述GF77.20-P-9991KNPE77.20-P-2200IAB全景滑动天窗的电路图26.02.2016型号117, 156, 176带代码413 (全景式滑动车顶)控制单元 A98全景式滑动天窗的电路图PE77.20-P-2200-97IAB电路图信号和接头名称的缩写OV00.01-P-1001-28IAA电路图的使用OV00.01-P-1901-03IAA所有电气部件的搜索帮助OV00.01-P-1909IAA导线和插接器的布置和铺设GF00.19-P-1000IAA接地点安排和布置GF00.19-P-2000IAAZ 结点 (线束中的线路和连接器) 的位置和分配GF00.19-P-3000IAA保险丝和继电器盒, 实际生产配置GF54.15-P-0800KN文件编号：pe77.20-p-2200-97iab 文件标题：全景滑动天窗的电路图代码：款式：位置：A023L 颜色标记的说明A984A 全景滑动天窗控制模块A9812A 全景滑动天窗控制模块A9820A 全景滑动天窗控制模块A98b113A 霍尔传感器1，全景滑动天窗A98b215A 霍尔传感器2，全景滑动天窗A98m15A 全景滑动天窗电机A98n13A 全景滑动天窗控制单元A98x12E 全景滑动天窗控制模块电气连接器CAN B 12K 车内控制器区域网络（CAN ）CAN B 8K 车内控制器区域网络（CAN ）CAN B 15K车内控制器区域网络（CAN ）Code 413全景玻璃车顶，带外部运行滑动天窗Code 55110F 防盗警报系统（EDW ）F343L 汽车内部空间保险丝盒F34f412L 保险丝41M12/521L 全景滑动天窗百叶帘驱动单元M12/5b120L 全景滑动天窗百叶帘霍尔传感器1M12/5b220L 全景滑动天窗百叶帘霍尔传感器2M12/5m122L 全景滑动天窗遮阳百叶帘电机N26/616L 防盗警报系统（EDW ）/防挂车装置/车内保护系统控制单元U1715F 不带代码 (551) 防盗警报系统 (EDW) 时适用W784H 车顶接地点X30/327L 车内控制器区域网络（CAN B ）电位分配器电气插接器X30/3212L 车内控制器区域网络（CAN B ）电位分配器电气插接器Z37/25z711H 车内控制器区域网络 (CAN B) low 套管连接器Z37/26z713H车内控制器区域网络 (CAN B) high 套管连接器© Daimler AG ，16-10-25，G/04/16, pe77.20-p-2200-97iab, 全景滑动天窗的电路图第1页，共2页型号 117, 156, 176 带代码413 (全景式滑动车顶) 控制单元 A98'f41x1n1m1b1b2Z37/26z7CAN B PE 00.19-P-2300IAA 03/11/14Code 551PE 54.15-P-2107IAC30F34 S26W78PE 00.19-P-2300IAA X30/32CAN B X30/3272 1U17102/11/147203/11/14Z37/25z721 18 30g311A98CAN_B_H CAN_B_L34716MA98PE 80.50-P-2101IAAN26/6CAN B 115611MOT_(+)296NC1218FLK1234JHG56789101112EDCBA43218765121110913141516171819161514131918172,5 RDWH2,5 BN0,35 BN0,5 BN2,5 RD 2,5 BK 0,5 BN 0,5 VT0,35 BNRD0,35 BN0,35 BNRD0,5 BNRD2,5 RD0,5 BNRD0,35 BN0,5 BN 0,35 BNRD© Daimler AG ，16-10-25，G/04/16, pe77.20-p-2200-97iab, 全景滑动天窗的电路图第2页，共2页型号 117, 156, 176 带代码413 (全景式滑动车顶) 控制单元 A98'b1m1b2A0115M12/5M234A98MOT_(+)GND1817 S2_SIG S1_SIG 1514 (+)13F1920222123PE 77.20-P-2200-97IAB LKJHG2019EDC232221BA2,5 RDYE2,5 BK 2,5 RD 0,5 BU 0,5 GY0,5 GN文件编号：pe77.20-p-2052-97iaa 文件标题：电动全景滑动天窗的功能原理图代码：款式：位置：16E 端子15，状态29E车门旋转锁销开关，状态3防雨关闭功能，请求3防雨关闭功能，请求3防雨关闭功能，请求48G 全景滑动天窗开关，状态47K 全景滑动天窗开关，状态57J 车外温度传感器，信号68G 车外温度，信号75C全景式滑动天窗遮阳百叶帘马达，促动8霍尔传感器，信号8霍尔传感器，信号9全景滑动天窗电机，促动A987D 全景滑动天窗控制模块A98b110D 霍尔传感器1，全景滑动天窗A98b210D 霍尔传感器2，全景滑动天窗A98m19B 全景滑动天窗电机A98n17D 全景滑动天窗控制单元B145H 车外温度传感器B38/212K 雨量和光线传感器B38/212G 雨量和光线传感器B38/2b112G 雨水传感器CAN B 8H 车内控制器区域网络（CAN ）CAN B 5E 车内控制器区域网络（CAN ）CAN B 10E 车内控制器区域网络（CAN ）Code 3459J 雨水传感器Code 3459F 雨水传感器LIN B135K 车顶局域互联网（LIN ）LIN B1310L 车顶局域互联网（LIN ）LIN B1310H 车顶局域互联网（LIN ）M12/54A 全景滑动天窗百叶帘驱动单元M12/5b15B 全景滑动天窗百叶帘霍尔传感器1M12/5b25B 全景滑动天窗百叶帘霍尔传感器2M12/5m14C 全景滑动天窗遮阳百叶帘电机N108J 信号采集及促动控制模组（SAM ）控制单元N69/113C 左侧前车门控制单元N69/213C 右前车门控制单元N703J 车顶控制板控制单元N70s12H全景滑动天窗开关文件编号：pe77.20-p-2052-97iaa 文件标题：电动全景滑动天窗的功能原理图代码：款式：位置：N732D 电子点火开关控制单元U11179J 适用于车型系列117U11569J 适用于车型系列156U11769J 适用于车型系列176U12429G 适用于车型系列242U12429K 适用于车型系列242U12469K 适用于车型系列246U12469G适用于车型系列246© Daimler AG ，16-10-25，G/04/16, pe77.20-p-2052-97iaa, 电动全景滑动天窗的功能原理图第1页，共1页车型 117, 156, 176, 242, 246 带代码413 (带滑动车顶的全景式玻璃车顶)'43182456789A98n1N69/2A98b2M12/5b2U1246B38/2b1U1246M12/5m1CAN BN73CAN BCAN BN69/1PE 54.21-P-2104IAAPE 72.29-P-2108IAA PE 77.20-P-2200IAALIN B13PE 54.21-P-2107IAAN70s1N70A98m1A98b1A98M12/5b1M12/5B14N10PE 54.21-P-2127IAA PE 54.21-P-2107IAALIN B133B38/2PE 54.21-P-2107IAAU124211/14Code 345U1176U1242U1117U11563Code 34511/14B38/2FL K123JHG45678EDCB A32145867F910111213PE 77.20-P-2052-97IAA 1415LKJHG111091213EDC1514BA文件编号：pe77.20-p-2200-97iaa 文件标题：全景滑动天窗的电路图代码：款式：位置：A032L 颜色标记的说明A984A 全景滑动天窗控制模块A9812A 全景滑动天窗控制模块A9820A 全景滑动天窗控制模块A9828A 全景滑动天窗控制模块A98b116A 霍尔传感器1，全景滑动天窗A98b217A 霍尔传感器2，全景滑动天窗A98m114A 全景滑动天窗电机A98n16A 全景滑动天窗控制单元A98x12E 全景滑动天窗控制模块电气连接器A98x220G 全景滑动天窗控制模块电气插接器2CAN B 7K 车内控制器区域网络（CAN ）CAN B 12K 车内控制器区域网络（CAN ）CAN B 15K车内控制器区域网络（CAN ）Code 413全景玻璃车顶，带外部运行滑动天窗Code 55110F 防盗警报系统（EDW ）F343L 汽车内部空间保险丝盒F34f412L 保险丝41M12/525L 全景滑动天窗百叶帘驱动单元M12/5b124L 全景滑动天窗百叶帘霍尔传感器1M12/5b225L 全景滑动天窗百叶帘霍尔传感器2M12/5m126L 全景滑动天窗遮阳百叶帘电机N26/615L 防盗警报系统（EDW ）/防挂车装置/车内保护系统控制单元U1715F 不带代码 (551) 防盗警报系统 (EDW) 时适用U23628D 已搭接电气导线W7819H 车顶接地点X30/3211L 车内控制器区域网络（CAN B ）电位分配器电气插接器X30/327L 车内控制器区域网络（CAN B ）电位分配器电气插接器Z37/25z711H 车内控制器区域网络 (CAN B) low 套管连接器Z37/26z713H 车内控制器区域网络 (CAN B) high 套管连接器Z7/81z120E全景滑动天窗端子31结点© Daimler AG ，16-10-25，G/04/16, pe77.20-p-2200-97iaa, 全景滑动天窗的电路图第1页，共2页型号 242, 246 带代码413 (全景式滑动车顶)'f41n1x1m1b1b2PE 80.50-P-2101IAA03/11/14Code 55102/11/14PE 54.15-P-2107IACF34306S27U171PE 00.19-P-2300IAA X30/32PE 00.19-P-2300IAA X30/32CAN B CAN B N26/6CAN B Z37/25z72 1703/11/1412156Z37/26z721 130g 19 12 NC NCA98CAN_B_H CAN_B_L4 3 8 9A98MW781F1LK23456JHG78109111213141516EDC1BA65432111098716151413121917181918172,5 RDWH0,35 BNRD0,35 BN0,35 BNRD0,35 BN0,5 BNRD0,5 BN2,5 RDBU 0,5 BN 0,5 BNRD2,5 BN 2,5 BN0,35 BNRD0,5 BNRD 0,35 BN0,5 BN© Daimler AG ，16-10-25，G/04/16, pe77.20-p-2200-97iaa, 全景滑动天窗的电路图第2页，共2页型号 242, 246 带代码413 (全景式滑动车顶)'b1m1b2x2A08M12/5W786 112M539NC106 2 3 4 5NC7415 GND PD_MOHPD_MSHS2_SIG S1_SIG PD_MOVPD_MSV(+)1Z7/81z110 2 3116 7 6 17 13 15 3 R1 20 11(+)A98 DIAG R_SIG GND U23614 4 R218A98F1920212223242526PE 77.20-P-2200-97IAA 272829303132LKJHG2120192625242322EDC313029282732BA2,5 BN2,5 RDYE0,5 RD2,5 BN0,5 BN2,5 BN0,5 BUWH0,5 GNWH0,5 RDWH0,5 GY0,5 BNWH0,5 GN0,5 BU2,0 RDBU 2,0 BN0,5 GYYE0,5 YE0,5 VT0,5 WHAR77.21-P-0750NKX拆卸/安装全景式天窗13.5.15型号156带代码413 (全景式滑动车顶)1全景式滑动天窗框架2前玻璃盖板3风挡玻璃4电气连接器5螺栓6螺栓7紧固托架A间隙P77.21-2423-061全景式滑动天窗框架8膨胀零件P77.21-2420-06安装风挡玻璃的说明AH67.10-P-1000-02RT129 589 03 21 00110 589 03 59 00222 589 01 31 00000 589 86 63 00千分尺安装楔隔热板套件适配器检修工具号码名称订单号BR00.45-Z-1135-02A风挡玻璃安装修理包, 含有 1 种成份的粘结剂 A 221 670 81 01AR77.21-P-0800-03CW将胶涂抹于全景天窗框架上型号117, 156, 176带代码413 (全景式滑动车顶)型号204.0带代码413 (全景式滑动车顶)检修工具号码名称订单号BR00.45-Z-1089-02A单组份粘结剂安装玻璃修理包, 替换为: A 221 670 81 01 A 221 670 21 01BR00.45-Z-1135-02A风挡玻璃安装修理包, 含有 1 种成份的粘结剂 A 221 670 81 01图示为车型 204.0不要赤手触摸粘合面 (1). 粘合面应无灰尘,机油, 油脂, 蜡以及其他粘性成份或残留污垢.否则会削弱粘接强度.1在粘合表面 (1)上沿车身折边移动电动胶筒枪和预热器的应用喷嘴.同时均匀地喷涂胶珠,使其高度约为 14 mm, 宽度约为 8mm.立即清除粘结剂产生的污物.P77.21-2216-06。

AR72.12-P-0600NKB拆卸/安装后车门20.3.15车型156, 176, 242, 246图示为车型 246, 左侧1后车门2螺帽3铰链X35/3左后车门电气连接器X35/4右后车门电气连接器P72.12-2912-06燃爆式部件检查和修理操作时的伤害风险切勿将烟火部件暴露在 100 °C 或 212 ℉AS91.00-Z-0008-01A后车门号码名称车型156车型176, 246BA72.12-P-1001-01H车门铰链轴的螺钉/螺栓Nm3232后车门号码名称车型242BA72.12-P-1001-01H车门铰链轴的螺钉/螺栓Nm32检修工具号码名称订单号BR00.45-Z-1133-02A乐泰 (Loctite) 243 A 613 989 09 71AR72.12-P-1910NKA拆卸/安装后车门上的手摇窗7.11.13型号156, 176P72.12-3027-09图示为车型 1761侧窗5螺钉9支架2护盖6密封塞10成形密封件3外部密封导轨7车门模块4车窗玻璃导轨密封件8螺钉检修工具号码名称订单号BR00.45-Z-1010-06A润滑油, 橡胶总成, 1 L A 000 989 03 67AR72.12-P-1015NKB拆卸/安装后车门上的车门框架密封件7.11.13车型156, 176, 242, 246图示为车型 2461车门框架密封件2后车门3隔件窄条4嵌件P72.12-2913-06168 589 05 63 00滚柱检修工具号码名称订单号BR00.45-Z-1025-04A清洁剂 A 005 989 19 71AR72.12-P-1970NKA拆卸/安装后车门固定车窗8.11.13车型156, 176P72.12-2942-09图示为车型 1761固定车窗5密封件1.1车窗撑条 5.1吊耳2后车门 5.2车窗玻璃导轨密封件3侧窗6螺钉4外部密封导轨7密封塞图示为车型 1761固定车窗1.2外部密封唇1.3内部密封唇2后车门Pfeil B支架Pfeil C开口P72.12-2943-06检修工具号码名称订单号BR00.45-Z-1010-06A润滑油, 橡胶总成, 1 L A 000 989 03 67AR72.12-P-1911NKA拆卸/安装后车门手摇窗密封件21.11.13型号156, 176更改提示21.11.13新增修理材料润滑剂, 橡胶总成, 1 l操作步骤 2 和 3P72.12-2950-09图示为车型 1761密封件 1.4后车窗导轨密封件5外部密封导轨1.1成形密封件2后车门6护盖1.2前车窗导轨密封件3车窗撑条7螺钉1.3吊耳4侧窗检修工具号码名称订单号BR00.45-Z-1010-06A润滑油, 橡胶总成, 1 L A 000 989 03 67AR72.12-P-0103NKB拆卸/安装后车门模块20.3.15车型156, 176, 242, 246P72.12-2911-09图示为车型 2461车门模块7车门线束12.2铆钉 (在车型 156,176 上)2手摇窗8后车门13螺栓 (在车型 242, 246 上)3毛毡粘合带9垫圈X35/3左后车门电气连接器4密封件10螺栓X35/4右后车门电气连接器5螺钉11铆钉6轴承座12.1螺栓 (在车型 242, 246 上)图示为车型 1568后车门14残留铆钉P72.12-3026-01后车门号码名称车型156车型176, 246 BA72.12-P-1005-01H螺钉/螺栓 - 连接锁止装置到后车门Nm66后车门号码名称车型242BA72.12-P-1005-01H螺钉/螺栓 - 连接锁止装置到后车门Nm6110 589 03 59 00221 589 00 39 00安装楔拆卸工具AR72.12-P-2660AK拆卸/安装后车门铰链8.11.13车型156, 169.0, 176, 242, 245.2, 246图示为车型 1691后门铰活页2 B 柱铰链活页3连接护盖和铰链分离点4螺栓 - 连接门铰轴5后车门6 B 柱螺栓7螺钉 - 连接车门内镶板8 B 柱P72.12-2717-06后车门号码名称车型 156车型 169.0, 245 BA72.12-P-1001-01H车门铰链轴的螺栓Nm3232后车门号码名称车型 176, 246车型 242BA72.12-P-1001-01H车门铰链轴的螺栓Nm3232后车门号码名称车型 156车型 169.0, 245 BA72.12-P-1002-01H螺栓 - 连接铰链到后车门Nm3532后车门号码名称车型 176, 246车型 242BA72.12-P-1002-01H螺栓 - 连接铰链到后车门Nm3535后车门号码名称车型 156车型 169.0, 245 BA72.12-P-1003-01H螺栓 - 连接铰链到车身Nm3532后车门号码名称车型 176, 246车型 242BA72.12-P-1003-01H螺栓 - 连接铰链到车身Nm3535AR72.12-P-0650NKB调节后车门15.10.13车型156, 176, 242, 246图示为车型 2461后车门2锁眼3 B 柱螺栓4车门内镶板的螺钉5锁眼的螺钉P72.12-2914-06间隙尺寸的测试值和调整值号码名称车型 156车型 176BE60.00-P-1002-01AA间隙尺寸前车门到翼子板尺寸 "H"mm4,5 (+1,5/–0,5)4,5 (+1,5/–0,5)前车门到后车门尺寸 "I"mm4,5 (+1,5/–0,5)4,5 (+1,5/–0,5)前车门到车顶架尺寸 "J"mm10 (±1)10 (±1)后车门到车顶架尺寸 "K"mm10 (±1)10 (±1)后车门到翼子板尺寸 "L"mm3,5 (±1)4,0 (±1)驾驶员车门盖到后车尺寸 "M"mm5,0 (+2,0/–0,5)4,5 (+1,5/–0,5)门盖图AR60.00-P-0700-01AR60.00-P-0700-01NKX NKB间隙尺寸的测试值和调整值号码名称车型 242, 246BE60.00-P-1002-01AA间隙尺寸前车门到翼子板尺寸 "H"mm4,0 (+1,5/–0,5)前车门到后车门尺寸 "I"mm4,0 (+1,5/–0,5)前车门到车顶架尺寸 "J"mm11,5 (±1)后车门到车顶架尺寸 "K"mm11,5 (±1)后车门到翼子板尺寸 "L"mm4,0 (±1)驾驶员车门盖到后车尺寸 "M"mm4,0 (+2/–1)门盖图AR60.00-P-0700-01NKB后车门号码名称车型 156车型 176, 246BA72.12-P-1002-01H螺栓 - 连接铰链到后车门Nm3535后车门号码名称车型 242BA72.12-P-1002-01H螺栓 - 连接铰链到后车门Nm35后车门号码名称车型 156车型 176, 246BA72.12-P-1003-01H螺栓 - 连接铰链到车身Nm3535后车门号码名称车型 242BA72.12-P-1003-01H螺栓 - 连接铰链到车身Nm35后车门号码名称车型 156车型 176, 246BA72.12-P-1004-01H螺栓 - 连接撞环到立柱Nm2424后车门号码名称车型 242 BA72.12-P-1004-01H螺栓 - 连接撞环到立柱Nm24129 589 03 21 00千分尺。
