住宅厨房排气道系统质量控制要点No.:0000000000000150 ✍ 住宅厨房排气道系统质量控制要点 住宅厨房排气道系统质量控制要点 沈月勇 ☎杭州市建设工程质量安全监督总站， 浙江 杭州 ✆ 摘 要：如何解决厨房串烟、串味 以提高排烟效果 控制排气道质量 消除排气道安全隐患。
今从排气道的排烟机理，以及工程应用中存在的问题和原因等进行分析，并以实际案例佐证，认为排气道系统质量控制的的重点要加强对人的控制 严格把好设计图纸关、材料进场关、施工安装关、检查验收关、合理使用关。
关键词：排气道系统 型式 串烟 串味 烟囱效应 近年来 城市住宅建筑厨房烟气的排放基本采用了集中式排气道系统。
但由于排气道系统的质量问题造成厨房串烟、串味、排烟效果差等导致居民投诉 更有甚者出现排气道倒塌、火灾等质量安全事故。
年 月 日 长春市崇智路与建和街交会处一幢高层的 楼排气道起火； 年 月 日 杭州市余杭区发生一起居民入住新房后因烟道倒塌致人死亡的重大事故。
浙江省于年发布工程建设标准《住宅厨房和卫生间排气道系统应用技术规程☎❆ ✆》 笔者参与该标准的编制工作 对如何防止厨房串烟、串味 提高排烟效果 控制排气道质量进行了研究 现对住宅厨房排气道系统质量控制要点进行分析。
排气道系统的型式与排烟机理 目前 住宅集中排气道系统主要型式有子母型排气道系统、变压式排气道系统、烟道加防火止回阀排气道系统三种☎图 ✆。
图 住宅集中排气道系统 子母型排气道系统 子母型排气道系统也称为主次式排气道系统 各用户的烟气先进入子烟道上升一定高度后转入主烟道 依靠结构上的变换增加排气动能 加快排出速度 同时实现防串烟的功能。
这种排气道系统制作麻烦 施工要求高 安装时必须保证上下烟道对接准确 管节间密闭好。
水泥砂浆、砖块等建筑垃圾不得掉入子烟道内。
为保证主烟道有足够的流通面积 排气道所需尺寸大 占用较多建筑面积。
住宅厨房烟道排气系统技术标准与质量要求附件2：住宅厨房烟道排气系统技术要求和质量标准目录：1. 依据（标准和规范）2. 提供样品及相关资料3. 设计、制作工序要求1）设计要求；2）制作工序要求；4. 材料进场检查5. 运输和堆放6. 安装要求7. 排气阀及相关配件8. 烟道烟帽9. 其他注意事项10. 施工组织方案编制、供货、安装工期及其他时间配合要求共7 页1. 依据1.1. 除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于（当以下所引用的标准出现废止情况，自动更新为最新标准，并更新相应条款）：? 《工程建设标准强制性条文》? 《建筑工程施工质量验收统一标准》（GB50300-2001）? 《建筑装饰装修工程质量验收规范》（GB50210-2001）? 《住宅装饰装修工程施工规范》（GB50327-2001）? 《住宅排气道（一）》（07J916—1）? 《住宅厨房卫生间变压式排风道图集（II型）》（统一编号：BK2001—02C）? 《住宅厨房卫生间变压式防串烟防倒灌排风道》（广东省推荐标准GJT003）? 《住宅共用变压拔气式五防排气系统》（广东省推荐标准粤12J/T910）? 《排油烟气防火止回阀》GA∕T798-2008? 《建筑通风和排烟系统用防火阀门》GB19530-2007? 《通风管道耐火试验方法》GB∕T17428-2009? 《建筑材料及制品燃烧性能分级》GB8624-2006? 《建筑材料放射性核素限量》GB6566-2001? 《建筑构件耐火试验方法》GB∕T19978-1999? 《住宅设计规范》（GB50096—2011）? 《民用建筑设计通则》GB50352—2005? 《住宅建筑规范》GB50368—2005? 《建筑设计防火规范》GB50016—2006? 《采暖通风与空气调节设计规范》GB50019—2003? 《住宅厨房、卫生间排气道》JG/T194—2006? 《住宅厨房及相关设备参数》（GB11228-89）1.2. 本技术要求及质量标准是针对厨房排烟道，不包括卫生间排烟道和商业排烟道。

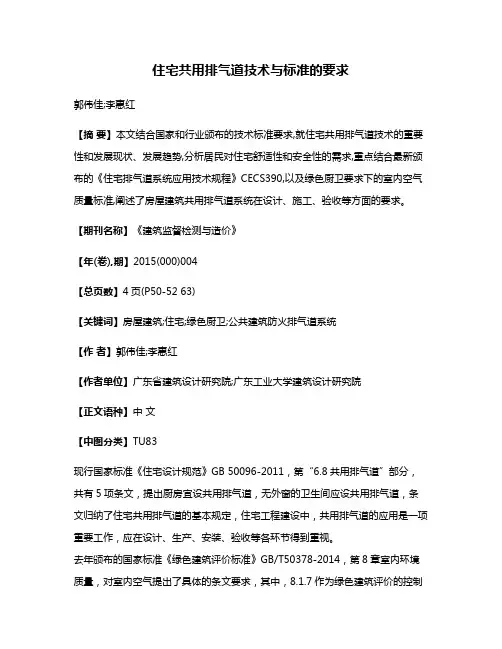

住宅共用排气道技术与标准的要求郭伟佳;李惠红【摘要】本文结合国家和行业颁布的技术标准要求,就住宅共用排气道技术的重要性和发展现状、发展趋势,分析居民对住宅舒适性和安全性的需求,重点结合最新颁布的《住宅排气道系统应用技术规程》CECS390,以及绿色厨卫要求下的室内空气质量标准,阐述了房屋建筑共用排气道系统在设计、施工、验收等方面的要求。
【期刊名称】《建筑监督检测与造价》【年(卷),期】2015(000)004【总页数】4页(P50-52 63)【关键词】房屋建筑;住宅;绿色厨卫;公共建筑防火排气道系统【作者】郭伟佳;李惠红【作者单位】广东省建筑设计研究院;广东工业大学建筑设计研究院【正文语种】中文【中图分类】TU83现行国家标准《住宅设计规范》GB 50096-2011，第“6.8共用排气道”部分，共有5项条文，提出厨房宜设共用排气道，无外窗的卫生间应设共用排气道，条文归纳了住宅共用排气道的基本规定，住宅工程建设中，共用排气道的应用是一项重要工作，应在设计、生产、安装、验收等各环节得到重视。
去年颁布的国家标准《绿色建筑评价标准》GB/T50378-2014，第8章室内环境质量，对室内空气提出了具体的条文要求，其中，8.1.7作为绿色建筑评价的控制项，“室内空气中的氨、甲醇、苯、总挥发性有机物、氡等污染物浓度应符合现行国家标准《室内空气质量标准》GB/T18883的有关规定”，8.2评分项的第Ⅳ部分专篇是“室内空气质量”的评分条款。
由此可见室内空气对室内环境质量的影响举足轻重。
住宅共用排气道技术在我国发展已有20多年了，由最初的砖砌围合排烟道发展到现在的薄壁水泥管道，由最初的水平导流管加子母竖管（双烟道），发展到增加了防火止回阀、风帽等装置的单竖管系统、及变压单竖管系统。
目前，高层住宅已成为住宅建筑发展的主流，住宅厨房卫生间除了满足环境清新的要求外，还要满足消防安全的要求。
住宅共用排气道系统从构成来看，结构相对简单，部件容易抄袭，生产制造门槛低，导致部分地区出现了一些采用手工操作方法制作的住宅共用排气道的作坊式经营个体，他们在制作时因工艺所限，普遍存在结构疏松、壁厚不均、内壁粗糙等问题，难以达到环保、耐火极限和强度等要求，而且其质量不稳定、难以监管，具有极大的安全和质量隐患。

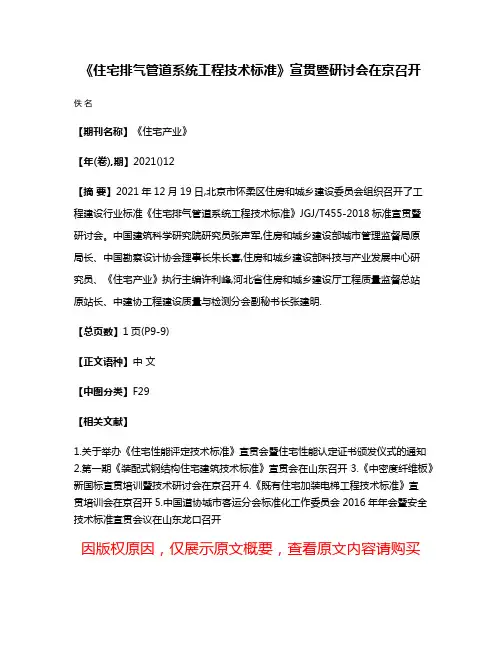

《住宅排气管道系统工程技术标准》宣贯暨研讨会在京召开佚名
【期刊名称】《住宅产业》
【年(卷),期】2021()12
【摘要】2021年12月19日,北京市怀柔区住房和城乡建设委员会组织召开了工
程建设行业标准《住宅排气管道系统工程技术标准》JGJ/T455-2018标准宣贯暨
研讨会。
中国建筑科学研究院研究员张声军,住房和城乡建设部城市管理监督局原
局长、中国勘察设计协会理事长朱长喜,住房和城乡建设部科技与产业发展中心研
究员、《住宅产业》执行主编许利峰,河北省住房和城乡建设厅工程质量监督总站
原站长、中建协工程建设质量与检测分会副秘书长张建明.
【总页数】1页(P9-9)
【正文语种】中文
【中图分类】F29
【相关文献】
1.关于举办《住宅性能评定技术标准》宣贯会暨住宅性能认定证书颁发仪式的通知
2.第一期《装配式钢结构住宅建筑技术标准》宣贯会在山东召开
3.《中密度纤维板》新国标宣贯培训暨技术研讨会在京召开
4.《既有住宅加装电梯工程技术标准》宣
贯培训会在京召开5.中国道协城市客运分会标准化工作委员会2016年年会暨安全技术标准宣贯会议在山东龙口召开
因版权原因，仅展示原文概要，查看原文内容请购买。
河南省住房和城乡建设厅关于河南省工程建设标准《住宅厨房、卫生间排气道系统应用技术规程》解释的通知文章属性•【制定机关】河南省住房和城乡建设厅•【公布日期】2018.08.03•【字号】豫建设标〔2018〕47号•【施行日期】2018.08.03•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】建筑市场监管正文河南省住房和城乡建设厅关于河南省工程建设标准《住宅厨房、卫生间排气道系统应用技术规程》解释的通知豫建设标〔2018〕47号各省辖市、省直管县（市）住房和城乡建设局（委）,郑州航空港经济综合实验区市政建设环保局,各有关单位:2017年7月20日，我厅批准发布了工程建设地方标准《住宅厨房、卫生间排气道系统应用技术规程》（DBJ41/T173-2017）。
该标准自2017年9月1日起在我省施行。
该标准实施近一年来，为我省住宅厨房、卫生间排气道系统设计、施工、验收提供了技术依据，为推动行业技术进步发挥了积极作用。
但是在执行过程中也收到了一些意见和建议，为此，我厅组织河南省建筑科学研究院有限公司启动了标准修订工作，印发了《河南省住房和城乡建设厅关于河南省工程建设标准<住宅厨房、卫生间排气道系统应用技术规程（修订版）>公开征求意见的通知》(豫建设标〔2018〕46号)。
根据住建部《工程建设标准解释管理办法》《工程建设标准编写规定》有关要求，在该标准修订发布前，对现行《住宅厨房、卫生间排气道系统验收应用技术规程》（DBJ41/T173-2017）作出如下解释：一、标准5.2.3条“排气道内禁止加设除防火止回阀以外的构造和配件。
”目的是为了防止排气道与其它设施使用同一管道井，管道内附加其他构造和部件，易产生安全隐患或减小排气道通风量，影响排气效果。
排气道在保证不小于最小流通截面积的情况下，增加防止各层回流的构造是允许的。
二、标准6.1.1条中第2款“厂家应具有排气道行业的企业达标认定证书。

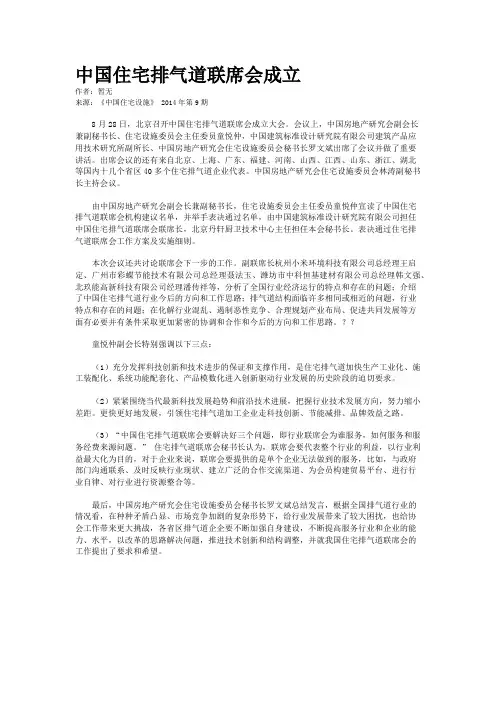

中国住宅排气道联席会成立作者：暂无来源：《中国住宅设施》 2014年第9期8月28日，北京召开中国住宅排气道联席会成立大会。
会议上，中国房地产研究会副会长兼副秘书长、住宅设施委员会主任委员童悦仲，中国建筑标准设计研究院有限公司建筑产品应用技术研究所副所长、中国房地产研究会住宅设施委员会秘书长罗文斌出席了会议并做了重要讲活。
出席会议的还有来自北京、上海、广东、福建、河南、山西、江西、山东、浙江、湖北等国内十几个省区40多个住宅排气道企业代表。
中国房地产研究会住宅设施委员会林涛副秘书长主持会议。
由中国房地产研究会副会长兼副秘书长，住宅设施委员会主任委员童悦仲宣读了中国住宅排气道联席会机构建议名单，并举手表决通过名单，由中国建筑标准设计研究院有限公司担任中国住宅排气道联席会联席长，北京丹轩厨卫技术中心主任担任本会秘书长。
表决通过住宅排气道联席会工作方案及实施细则。
本次会议还共讨论联席会下一步的工作。
副联席长杭州小米环境科技有限公司总经理王启定、广州市彩蝶节能技术有限公司总经理聂法玉、潍坊市中科恒基建材有限公司总经理韩文强、北玖能高新科技有限公司经理潘传祥等，分析了全国行业经济运行的特点和存在的问题；介绍了中国住宅排气道行业今后的方向和工作思路；排气道结构面临许多相同或相近的问题，行业特点和存在的问题；在化解行业混乱、遏制恶性竞争、合理规划产业布局、促进共同发展等方面有必要并有条件采取更加紧密的协调和合作和今后的方向和工作思路。
？？童悦仲副会长特别强调以下三点：（1）充分发挥科技创新和技术进步的保证和支撑作用，是住宅排气道加快生产工业化、施工装配化、系统功能配套化、产品模数化进入创新驱动行业发展的历史阶段的迫切要求。
（2）紧紧围绕当代最新科技发展趋势和前沿技术进展，把握行业技术发展方向，努力缩小差距。
更快更好地发展，引领住宅排气道加工企业走科技创新、节能减排、品牌效益之路。
（3）“中国住宅排气道联席会要解决好三个问题，即行业联席会为谁服务，如何服务和服务经费来源问题。
CECS CECS XXX:201X 中国工程建设协会标准住宅排气道系统应用技术规程Technical specification for application ofexhaust pipesystem in residentialCECSxxx：201X（报批稿）201X年北京CECS CECS XXX:201X 中国工程建设协会标准住宅排气道系统应用技术规程Technical specification for application ofexhaust pipe system in residentialCECSxxx：201X（报批稿）主编单位：中国建筑标准设计研究院有限公司北京丹轩厨卫技术中心批准单位：中国工程建设标准化协会施行日期：201X年XX月XX日201X年北京前言根据中国工程建设标准化协会建标协字[2013]57号《关于印发〈2013年第一批工程建设协会标准制订、修订计划〉的通知》的要求，制定本规程。
本规程是在总结我国住宅排气道系统应用于建筑工程的设计、安装和验收经验的基础上，广泛征求有关科研、设计、施工、生产管理等单位的意见，并参考了发达国家的相关标准编制而成的。
本规程分为六章及五个附录。
主要技术内容包括：总则、术语、基本规定、设计、施工和验收。
本规程的某些内容涉及专利，涉及专利的具体技术问题，使用者可直接按照《中华人民共和国专利法》、《中华人民共和国专利法实施细则》和其它有关法律、行政法规，与本规程的参编单位协商处理。
本规程的发布机构不承担识别这些专利的责任。
根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，将本规程推荐给工程设计、施工、监理和使用单位的工程技术人员使用。
本规程由中国工程建设标准化协会防火防爆专业委员会CECS/TC 14管理，由中国建筑标准设计研究院有限公司（北京市海淀区首体南路9号，邮编：100048，邮箱：zhangxy@）负责解释。
在使用过程中如需要修改或补充之处，请将意见和资料寄送解释单位。
主编单位：中国建筑标准设计研究院有限公司北京丹轩厨卫技术中心参编单位：北京华新双益轻质建筑材料有限公司中国房地产研究会住宅设施委员会中国建筑科学研究院北京市公安消防总队公安部四川消防研究所上海恒生水泥制品厂北京利豪珈源建材有限公司北京顺天佑金茂建筑材料有限公司深圳市万居科技股份有限公司北京东辰建材有限公司广州市彩蝶节能技术有限公司曼圣节能科技（上海）有限公司杭州小米环境科技有限公司中建海峡建设发展有限公司东莞市顺利美节能建材科技有限公司杭州老板电器股份有限公司中建三局第二建设工程有限责任公司主要起草人：张霄云、林涛、龚守义、李效禹、郑红梅、佟连华、王炯、唐刚、唐新叶、高庆文、张广忠、张琦、王殿明、聂法玉、孙蕊、王启定、王仁林、郑志坚、冯才云、洪琦、姚军茹、郭建华主要审查人：吴德绳、张树君、王岳人、杨嗣信、王建明、任彤、陈伟涛目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 设计 (6)4.1 一般规定 (6)4.2 系统设计 (6)4.3 排气道设计 (7)4.4进气口设计 (7)4.5 防倒灌风帽设计 (8)5 施工 (9)5.1 一般规定 (9)5.2 施工工艺流程 (9)5.3 进场检验 (10)5.4 排气道安装 (10)5.5 防倒灌风帽安装 (11)5.6 防火止回阀安装 (12)6验收 (13)6.1一般规定 (13)6.2 通风性能检测 (13)6.3 质量验收 (14)6.4 判定 (15)附录A 住宅排气道系统资料验收记录 (16)附录B 住宅排气道系统产品检验批质量验收记录.... 错误！未定义书签。
附录C 住宅排气道系统验收结论汇总.. (18)本规程用词说明 (20)引用标准名录 (21)附：条文说明 (22)Contents1 General provisions (1)2 Terms (2)3 Basic requirement (4)4 Design (6)4.1 General requirement (6)4.2 System design (6)4.3 Exhaust pipe design (7)4.4 Air inlet design (7)4.5 Anti-backflow hood design (8)5 Construction (9)5.1 General requirement (9)5.2 Construction technology process (9)5.3 Entry test (10)5.4 Installation of Exhaust pipe (10)5.5 Installation of Anti-backflow hood (11)5.6 Installation of fire-resisting check damper (11)6 Acceptance (12)6.1 General requirement (12)6.2 Ventilation performance testing (12)6.3 Quality acceptance (13)6.4 Judge (14)Appendix A Record of documents acceptance of residential exhaust pipe system (15)Appendix B Record of concealed work acceptance of residential exhaust pipe system (16)Appendix C Record of work progress acceptance of residential exhaust pipe system (17)Appendix D Record of inspection acceptance of residential exhaust pipe system (18)Appendix E Total table of acceptance conclusion of residential exhaust pipe system (19)Explanation of wording in this specification (20)List of quoted standards (21)Addition:Explanation of provisions (22)1总则1.0.1 为保证住宅排气道工程质量，使住宅排气道系统满足使用、安全、经济、改善通风环境等性能要求，制定本规程。
1.0.2 本规程适用于新建、改建、扩建的住宅及综合楼住宅的厨房、卫生间等排气道系统。
1.0.3 住宅排气道系统除应符合本规程外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 住宅排气道系统exhaust pipesystem由排气道、防火止回阀、防倒灌风帽成套组合形成，用于排除厨房炊事过程中产生的油烟气或卫生间浊气，同时具备防回流、防倒灌、防火功能的整体系统。
【条文说明】2.0.1住宅排气道系统应符合《住宅设计规范》GB/T 50096-2012的6.8.2。
2.0.2 排气道exhaust pipe用于排除厨房炊事活动产生的烟气或卫生间浊气的具有导流功能的管道制品。
【条文说明】2.0.2《住宅厨房、卫生间排气道》JG/T 194-2006的3.1。
2.0.3 单孔结构排气道single hole structure of exhaust pipe一种由建筑材料预制成的、竖向单孔、矩形断面管道结构。
【条文说明】2.0.3单孔排气道主要包括：子母排气道和支管内置排气道。
2.0.4 多孔结构排气道multi-holes structure of exhaust pipe一种由建筑材料预制成的、竖向多孔、矩形断面管道结构。
【条文说明】2.0.4多孔排气道主要包括：主支排气道和变压排气道。
2.0.5 奇偶数层结构排气道odd and even floor structure of exhaust pipe一种矩形双孔结构排气道，由左右主管道组成，通过隔板将奇数层和偶数层的进气口分设在两个不同的主管道上，在进气口处设置具有防回流功能的导流装置。
2.0.6 防火止回阀fire-resisting check damper安装在排气道进气口处，风机工作时呈开启状态（排出废气），风机不工作时处于自然关闭状态（防止废气倒灌），室内或共用排气道内气温达到规定值时可自动关闭，并在规定时间内能满足耐火性能要求，起隔烟阻火作用的阀门。
【条文说明】2.0.6《排油烟气防火止回阀》GA/T 798-2008的3.1。
2.0.7 防火导流装置guiding device设置在进气口处，具有导流功能的组件。
【条文说明】2.0.7利用空气动力学伯努利方程原理，在进气口处设置的导流配件，在同时开机率较低时，进气口呈负压状态；在同时开机率较高时，减小进气口正压，以达到规范规定的排气量标准，同时由防火止回阀联合组成的导流功能组件。
2.0.8 导流板guiding plate调整排气道流通截面的装置。
【条文说明】2.0.8根据空气动力学中动、静压转换原理，通过调整流通截面大小，减小进气口压力，从而消除气幕的阻滞作用。
2.0.9 防倒灌风帽anti-backflow hood安装于排气道出屋顶处，排除废气，防止风、雨、雪等进入排气道内的装置。
2.0.10 耐火砂浆掺合料一种按固定比例添加到排气道制作材料中的用于提高排气道耐火极限的掺合材料。
【条文说明】2.0.10掺合料按比例添加到由低碱度硫铝酸盐水泥或硅酸盐水泥组成的排气道材料中，使排气道的耐火极限能达到1h以上。
3 基本规定3.0.1 住宅排气道系统应采用符合现行国家相关标准要求的组件。
3.0.2 排气道系统通风性能应符合下列规定：1在各个开机率下，开机层的厨房排气道系统每户排风量应为300m³/h～500m³/h，且应防火、不倒灌；开机层的卫生间排气道系统每户排风量应为80m³/h～100m³/h，且应防火、不倒灌。
2在各个开机率下，非开机层支管静压小于等于0Pa。
【条文说明】3.0.2应符合《建筑通风效果测试与评价标准》JGJ/T 309-2013的4.2.5。
3.0.3 排气道管体耐火极限应不低于1h。
【条文说明】3.0.3应符合现行国家标准《建筑构建耐火试验方法第一部分通用要求》GB/T 9978.1和《通风管道耐火试验方法》GB 17428的有关规定。
