无极灯与高压汞灯的性能比较

低频无极灯与高频无极灯的对比来源:商友照明发布日期:2010.03.27 阅读:274经常碰到客人向我们咨询高、低频无极灯不同的地方，结合我们的理论知识及客户实际使用过程中的实在体验，就此问题我们列出以下几点仅供参考：1.光效低频无极灯的光效80~90Lm/W甚至超过90Lm/W，高频无极灯正常都在55-65Lm/W之间（主要原因是为了屏蔽磁辐射，大多数在泡体内壁涂有金属膜层而造成光效下降），光效的差异就导致同等功率的低频无极灯远远的亮于高频无极灯；2.功率高频无极灯目前常规的功率是15W~165w，超过这个瓦数对泡体和电源要求太高了，价格也相应高，也不容易做到；低频无极灯现在可以做到15W~400w，且12V/24V--15W~80W的直流无极灯被广泛用于太阳能专用光源；3.寿命高频无极灯内置耦合器，由于很难解决散热的问题，各种配件的寿命均相应减少，故整灯的正常寿命为6万小时。

低频无极灯是外置耦合器，目前最高温度在80度以下，寿命可以做到10万小时；4.对灯具的要求对那些只换灯不想换灯具的客户，高频由于是泡体，基本都可以直接更换。

低频多是管状的方形或圆形，需要专用灯具配合；5.价格高频无极灯的制造和使用时间已经很长了，相应配套厂也比较多，故整灯的成本越来越低；低频无极灯在2008年下半年才兴起来，目前配件厂很少，相应价格偏高；6.电磁干扰“高频无极灯”内置电磁发生器2.65mHz的振荡频率，容易产生不良磁场而造成电磁干扰，故在美国等发达的西方国家已遭禁用。

“低频无极灯”外置电磁发生器200KHz左右的振荡频率，在EMC、EMI技术处理手段上就很容易达标；7.形状高频无极灯一般都是泡型的，低频无极灯一般为环形或矩形的；8.质保期低频无极灯一般质保5年，高频无极灯的质保期正常为三年。

另：目前网络上评论的误导错一：低频无极灯的工作频率在2KHz左右，泡体多以环型为主，外置耦合器。

正确答案：低频无极灯的工作频率在210-250KHz。

灯具常用光源分类特点及应用场所Revised by BLUE on the afternoon of December 12,2020.灯具常用光源分类、特点及应用场所一、灯具采用光源分类：灯具常用光源有高压汞灯、金属卤化物灯、陶瓷金卤灯、高压钠灯、无极灯、LED光源。

二、光源特点：1、高压汞灯——高压汞灯是由石英电弧管、外泡壳(通常内涂荧光粉)、金属支架、电阻件和灯头组成。

电弧管为其核心元件，内充汞和惰性气体。

放电时，内部的汞蒸气压为2-15个大气压。

高压汞灯通常采用带并联补偿电容的电感镇流器。

被广泛应用于室内外的工业照明，庭园照明，街区照明等领域。

2、金属卤化物灯——金属卤化物灯是在高压汞灯的基础上在电弧管中添加一些金属卤化物(如铊、铟、钠等卤化物)，这些金属卤化物在工作时参与放电发光。

金属卤化物灯的特点：发光效率高80-110lm/w,显色性好可达到60-96Ra，寿命长达8000-20000小时，光源体积小等。

金属卤化物灯：有MH美标照明金卤灯(70-1000w)，HPI欧标金卤灯(250w-2000w)，大功率双端金卤灯NHN-LA/SA(1000w,1800w,2000w),小功率双端金卤灯MH-TD(70w，150w)。

HPIPlus欧标金卤灯，可以在汞灯点灯线路上使用，也可以在钠灯点灯线路上使用，实用性更强。

金卤灯的众多优点，被广泛应用于工业照明、城市美化、商业照明、体育场照明、道路照明等领域。

上面图中的灯具为金属卤化物灯3、陶瓷金卤灯——陶瓷金卤灯是将石英金卤灯和钠灯的陶瓷管技术结合在一起，集两者的优点于一身的照明新光源。

优秀的显色性使商品的颜色更逼真;防紫外线功能更有效地保护你的商品光色更出众;两种不同的光色赋予你更多的选择余地;稳定的光色创造出颜色一致，亮度均匀的空间环境更节省成本;长寿命可以有效地降低维护费用;高光效提高了能源利用率。

陶瓷金卤灯广泛适用于：橱窗照明、商场照明、汽车展示厅照明、重点展示照明、商业街道照明。

一、产品概述低频无极灯是采用电磁感应技术在灯管内产生电磁回路。

它的创新特点为：通过以高频感应的方式将能量耦合到灯管内，这些能量使灯管内的气体雪崩电离形成离子体，而这些受激发的等离子体原子当其返回原始状态时，会将原来所获能量以253.7nm的紫外线形式辐射出来，完成一个能量转换过程，灯管内壁的荧光粉受紫外线激发而发出可见光。

每单位平方的发光频率超过传统荧光灯的4倍。

由于该灯在以上的工作过程中，未使用传统的灯丝或电极，避免了传统光源的电极损耗问题；因此具有寿命长的特点，从而提高了整个照明系统的寿命。

众所周知，卤钨灯、荧光灯、高压钠灯、金卤灯这些日常使用的光源在给人类提供照明的同时也给社会环境造成污染，诸如光污染（眩光等）、紫外辐射、频闪效应，因此，人们一直在寻求一种高发光率、高显色性、无频闪、低能耗、长寿命的新光源体，以解决隐形公害问题。

低频无极灯就是这样一种集合现代多种光源优点于一体的新光源。

二、产品特性1)高效节能。

85W无极灯可替代150W金卤灯（高压钠灯），125W无极灯可替代250W金卤灯（高压钠灯），在同等视觉效果条件下，综合节能大于50%。

安装相同数量的灯，使用无极灯可使输出电路的电流减少四倍以上，变压器的容量亦大大减小。

2)防震、长寿命。

一般的白炽灯、日光灯、节能灯、及其它气体放电灯都有灯丝或电极，而灯丝或电极的溅射效应恰恰是限制灯使用寿命的必然组件。

低频无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的必然组件,同时也不怕震动。

一般使用寿命可达5万—10万小时,可减少频繁维护、大大减少更换光源的次数与费用，节能又节钱。

3) 绿色环保环保。

它使用了固体汞齐，即使打破也不会对环境照成污染，有效回收率达99%以上，是真正的环保绿色光源，减少温室气体排放量；4)无频闪。

由于它的工作频率高，所以视为“完全没有频闪效应”，长时间使用不会造成眼睛疲劳，能保护眼睛健康；5)显色性好。

COSMO、LED、无极灯、高压钠对比表项目飞利浦CosmoPolis高压钠灯LED路灯金卤灯无极灯优点：缺点：缺点：缺点：缺点：1.近2900K的色温，显1.色温低，显色指数1.LED路灯模块化的可靠性1.光效和寿命没有优势，1.光效低：无极灯理论光效只有色指数RA大于66，营低。

普通高压钠灯的仍需加强（包括光源模块和不适合做路灯。

80Lm/W，而实际产品光效有的只造舒适温馨的具有迎色温通常只有2000K左驱动电路模块）2.温度对其影响大有65Lm/W，与节能灯相当，根本宾效果的暖白光，具右，显色指数ra=35。

2.散热问题不易解决，光衰3.价格也相对较高无法与目前采用的路灯相比。

有良好的光穿透能力不利于驾驶员清晰分会较大，5000小时发光效率优点：2.光衰问题：低频电磁无极灯光和穿雾能力；辨远处和周围环境。

会下降到30%，寿命不长。

1.显色性较好衰难于控制，有些只使用了不到2.光效高达118LM/W容易造成疲劳，引起3.大功率LED的光效不高，1000小时其流明已下降了50％以，节能省电紧张情绪。

仍存在技术难点。

上。

3.平均节能量高达50%2.光源电器尺寸较4.LED光色是纯白光，穿透3.电磁干扰和空间电磁辐射问以上大，安装不方便性较差，在雨雾天气表现尤题：无极灯是靠“电磁波或微波4.光衰小，经济寿命3.功率因数低，耗电为明显。

”工作，其微波发生器发出超大长达26000小时量大5.配光设计难度高，容易形功率电磁波，传播距离可达千公5.体积轻巧,便于安装成斑马效应，不利于道路行里，近距离更是无法解决的“干优点：驶的安全性扰源”，大量资料和生产厂商都价格便宜6.LED路灯造价较高说，电磁干扰早在2004年就解决优缺点7.LED灯具与传统路灯灯具了，可是就在去年（2008），我不同，再做节能改造时必须国深圳机场就发生了“无极灯干整体更换，增加投资成本。

扰航空导航系统”的严重事故。

优点：4.大功率问题：目前由于技术的1.技术进步空间依然很大瓶颈目前无极灯的最大功率只能2.显色性较好做到185W左右点评：大功率LED照明的普5.无极灯光色是纯白光，穿透性及应用无论从价格、技术、较差，雨雾天气中表现尤为明显质量综合方面还处于一种过。

高压钠灯、无极灯、LED隧道灯节能对比表比较项目高压钠灯无极灯照明方案LED灯照明方案（取代后设计）配用电器和光源100W 2140盏；250W 300盏；400W 918盏；70W 2140盏；150W 300盏；250W 918盏；56W 2140盏；84W 300盏；182W 918盏；整灯功率115W、280W、460W 72W、153W、256W 64W、96W、208W视觉效果黄色，光色较混浊，颜色失真暖色光，柔和、舒适接近自然光，光线平稳，柔和、舒适整灯性能和绝大多数其他放电灯一样，高压钠灯有负伏安特性，这意味着使用时需串联限流元件，最常用的是电感性镇流元件。

电压波动对照度无影响，使用寿命长，外接10V直流电源控制信号时可进行调光只全功率40﹪左右。

使用交流宽电压输入的稳压恒流驱动器，可接在原有隧道灯具上使用；电压波动对照度无影响，对单个灯具可实施远程控制系统，针对不同的时间段，进行调光。

实际使用寿命6000－12000h 80000h 100000h 光源质保时间1年5年（整灯）5年（整灯）数量盏盏盏电费统计总功率：115W×2140+280W×300+460×918=752.38kw；AM8:00-PM6:00 亮1/2；用电量是 752.38kw/时×10×0.5=3761.9kw；电费是3761.9x0.85元/度＝3197.615元；PM6:00-PM12:00 全亮；用电量是 752.38kw/时×6=4514.28kw；电费是 4514.28×0.85元/度＝3837.138元；PM12:00-AM8:00 亮1/4；用电量是 752.38kw/时×8×0.25=1504.76w；电费是1504.76×0.85元/度＝1279.046元；每天耗电量：9780.94kw每天电费：8313.799元总功率：72W×2140+153W×300+256×918=434.988kw；AM8:00-PM6:00 亮1/2；用电量是 434.988kw/时×10×0.5=2174.94kw；电费是2174.94×0.85元/度＝1848.699元；PM6:00-PM12:00 全亮；用电量是 434.988kw/时×6=2609.928kw；电费是 2609.928×0.85元/度＝2218.439元；PM12:00-AM8:00 亮1/4；用电量是 434.988kw/时×8×0.25=869.976kw；电费是869.976×0.85元/度＝739.48元；每天耗电量：5654.844kw每天电费：4806.617元总功率：64W×2140+96W×300+208×918=356.704kw；AM8:00-PM6:00 亮1/2；用电量是 356.704kw/时×10×0.5=1783.52w；电费是1783.52×0.85元/度＝1515.992元；PM6:00-PM12:00 全亮；用电量是 356.704kw/时×6=2140.224kw；电费是 2140.224×0.85元/度＝1819.19元；PM12:00-AM8:00 亮1/4；用电量是 356.704w/时×8×0.25=713.408w；电费是713.408×0.85元/度＝606.397元；每天耗电量：4637.152kw每天电费：3941.579元LED灯具替代后使用效果替换LED灯具后，1天24小时比无极灯节省电费865.038元，一年比无极灯节省电费315738.87元；1天24小时比高压钠灯节省电费4372.22元，一年比高压钠灯节省电费1595860.3元。

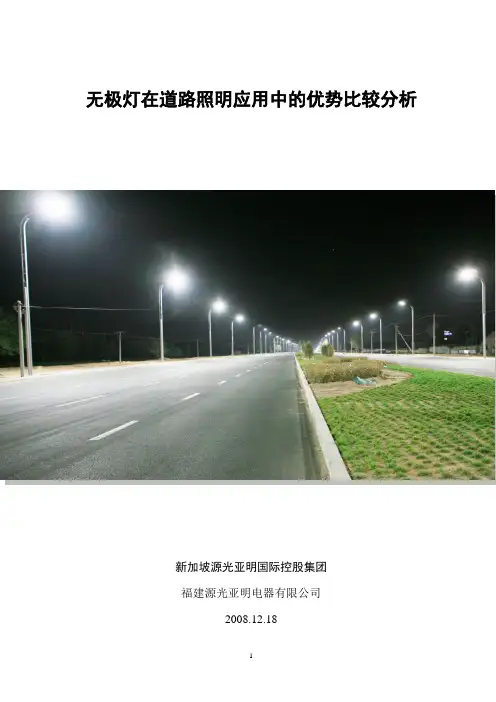

无极灯在道路照明应用中的优势比较分析新加坡源光亚明国际控股集团福建源光亚明电器有限公司2008.12.18近年来，无极灯开始被人们所认识，推广使用无极灯可以得到很好的节能效果，同时无极灯灯具有很高的性价比,节省电费,减少大量的维护费用。

由于实际应用中选用的无极灯功率较金卤灯和高压钠灯低，已能够达到相同的视觉效果，且功率因数高，减少了供电线路线径，降低初始线路投资成本。

目前我公司生产的无极灯已在国内外各种照明场所得到大批量的应用，如上海通用汽车、上海大众汽车、郑州宇通客车、嘉里粮油、上海重机厂等的节能改造，国内的福银高速、龙长高速、浦南高速、泉三高速、山东济莱高速以及云南多条高速公路隧道照明，北京奥运场馆周边、襄樊各背街小巷、包头市建华路、安徽宁国市宁城北路、福州洪塘大桥等道路照明，实际应用证明可以比金卤灯、高压钠灯节电40%以上。

无极灯替换高压钠灯的性能比较分析目前，有许多厂家，为了夸大其节能产品的节能效果，不切实际的用牺牲照度来达到节能目的，如用200w来代替400w钠灯、120w来代替250w钠灯等等。

用这种节电方式，计算下来的数据让外行的人很有诱惑。

但是，在现实中，用这种方式改造后的路灯效果并不理想，特别是在主干道上。

因此我们不建议用这种简单的除以2的节电公式。

无极灯作为路灯照明，无论从它的价格优势还是它自身的产品优势，都是其他节能产品所不可媲美的。

因无极灯是采用电子镇流器，除了自身功耗低外，还可以根据需要进行自动调光。

如，路灯行人在下半夜时，人流和车流都很少，这时，无极灯电子镇流器可将功率自动降低40%。

这样一来，上半夜即保证了必要的照度，下半夜由达到节电目的。

具体见图表分析：400w钠灯改换为250w无极灯。

替换方案对比（无极灯亮灯5小时后，灯功率再自动降低40%，实际功率为150w）以每盏250w无极灯替代4000w高压钠灯所节约下来的电（度）即：一年可节约1157度电。

乘0.72元/度=833.04元，每台灯具维护费用50元/年。
