电化学工作站研究超级电容及其应用 v1.1

电化学工作站测试超级电容器郑州世瑞思仪器科技有限公司RST5200E电化学工作站提供了许多适合于超级电容器研究的电化学测试方法，如：“恒流限压快速循环充放电”、“微分电容-频率”、“线性扫描循环伏安法“交流阻抗谱”等，可对超级电容器进行深入的研究。

以前，人们大多用“电池循环充放电仪”对超级电容器进行充放电研究。

随着超级电容器应用领域的不断扩展，特别是对快速充放电要求的提高，使得用电池测试仪器研究超级电容器显得力不从心。

对超级电容器实施快速循环充放电，需要设立一个限压换流模块，属于反馈控制。

就是当采集单元检测到超级电容器两端的电压超越限定值后，立即通知驱动单元改变电流方向。

限压换流的过程必须快速，否则就控制不住了。

在 RST5200E 电化学工作站中，限压换流功能由硬件实现，从而确保该反馈控制过程小于1mS。

下表列出了一些电化学测试仪器的指标：下面对RST5200E 电化学工作站中的“恒流限压快速循环充放电”方法进行简单介绍。

1. 超级电容器的连接工作电极引线夹（绿蓝）接超级电容器正极。

参比电极引线夹（白黄）接超级电容器负极；辅助电极引线夹（红）接超级电容器负极。

运行中，请勿断开超级电容器。

2 .软件功能2.1 界面布局左上部为文本框，用于显示运行参数和测量数据。

左下部为操作面板，用于接受操作者的选择。

右边为图形框，用于显示被选中的循环，这些循环属于该曲线的一部分。

2.2 定位显示本方法将测量获得的曲线以充放电循环作为单元显示于图形框中。

通过操作面板，可调整显示参数：起始循环、循环数量。

2.3 数据计算软件自动对显示于图形框中的循环进行统计计算，其结果显示于文本框中，有：充电电量、放电电量、充电能量、放电能量、电容量、等效串联电阻等。

2.4 删除多余的循环在菜单<数据处理>中，设有三个子菜单。

2.4.1 <删除最初一个循环>：通常，由于电容器测试前的初始储能状态不确定，使得第一个循环的充放电不完整，通过该菜单可以删除这个循环。

电化学工作站原理及应用一、电化学工作站的概述电化学工作站是一种实验室仪器设备，用于研究电化学反应。

它通过控制电流和电压来实现电化学实验的自动化和精确控制。

电化学工作站具有高精度的电流和电压输出，同时还具备温度和气体流量控制等功能，用于研究电化学反应的机理、动力学和应用。

二、电化学工作站的原理电化学工作站基于电化学原理，通常由以下组成部分：1.电化学电池：用于产生电化学反应所需的电流和电势。

2.电解槽：用于容纳电解质溶液和电极，实现电化学反应的发生。

3.电极：通常分为工作电极、参比电极和对电极。

工作电极是进行电化学反应的主要电极，参比电极用于测量工作电极的电势，对电极用于校正电位差。

4.控制系统：用于控制电流和电压的输出，以及温度和气体流量的调节。

5.测量系统：用于测量电位、电流、电导率等参数。

三、电化学工作站的应用电化学工作站广泛应用于以下领域：1. 腐蚀研究电化学工作站可用于腐蚀行为的研究。

通过控制电流和电压，可以模拟不同条件下的腐蚀环境，研究材料的耐腐蚀性能和腐蚀机理。

同时，可以进行电化学腐蚀测试，评估材料的耐蚀性能。

2. 电化学储能电化学工作站可用于电化学储能器件的研究与开发，如锂离子电池、超级电容器等。

通过控制电流和电压，可以研究电极材料的电化学性能、电解质的传输性能等，以提高电化学储能器件的性能和循环寿命。

3. 电沉积与电镀电化学工作站可用于金属电沉积和电镀研究。

通过控制电流和电压，可以控制金属的沉积速率和沉积形貌，研究电化学沉积机理，优化电镀工艺。

4. 电析与电解电化学工作站可用于电析和电解实验。

通过控制电流和电压，可以实现电解质中的物质分离，研究电析和电解的机理和影响因素，以及应用于废水处理和金属回收等领域。

5. 电催化电化学工作站可用于电催化反应的研究。

通过控制电流和电压，可以调节催化剂表面的电位和电荷状态，研究电催化反应的机理和催化剂的活性。

6. 生物电化学电化学工作站可用于生物电化学研究，如酶电极、生物燃料电池等。

用电化学工作站测试超级电容器郑州世瑞思仪器科技有限公司RST5200E电化学工作站提供了许多适合于超级电容器研究的电化学测试方法，如：“恒流限压快速循环充放电”、“微分电容-频率”、“线性扫描循环伏安法“交流阻抗谱”等，可对超级电容器进行深入的研究。

以前，人们大多用“电池循环充放电仪”对超级电容器进行充放电研究。

随着超级电容器应用领域的不断扩展，特别是对快速充放电要求的提高，使得用电池测试仪器研究超级电容器显得力不从心。

对超级电容器实施快速循环充放电，需要设立一个限压换流模块，属于反馈控制。

就是当采集单元检测到超级电容器两端的电压超越限定值后，立即通知驱动单元改变电流方向。

限压换流的过程必须快速，否则就控制不住了。

在 RST5200E 电化学工作站中，限压换流功能由硬件实现，从而确保该反馈控制过程小于1mS。

下表列出了一些电化学测试仪器的指标：下面对RST5200E 电化学工作站中的“恒流限压快速循环充放电”方法进行简单介绍。

1. 超级电容器的连接工作电极引线夹（绿蓝）接超级电容器正极。

参比电极引线夹（白黄）接超级电容器负极；辅助电极引线夹（红）接超级电容器负极。

运行中，请勿断开超级电容器。

2 .软件功能2.1 界面布局左上部为文本框，用于显示运行参数和测量数据。

左下部为操作面板，用于接受操作者的选择。

右边为图形框，用于显示被选中的循环，这些循环属于该曲线的一部分。

2.2 定位显示本方法将测量获得的曲线以充放电循环作为单元显示于图形框中。

通过操作面板，可调整显示参数：起始循环、循环数量。

2.3 数据计算软件自动对显示于图形框中的循环进行统计计算，其结果显示于文本框中，有：充电电量、放电电量、充电能量、放电能量、电容量、等效串联电阻等。

2.4 删除多余的循环在菜单<数据处理>中，设有三个子菜单。

2.4.1 <删除最初一个循环>：通常，由于电容器测试前的初始储能状态不确定，使得第一个循环的充放电不完整，通过该菜单可以删除这个循环。

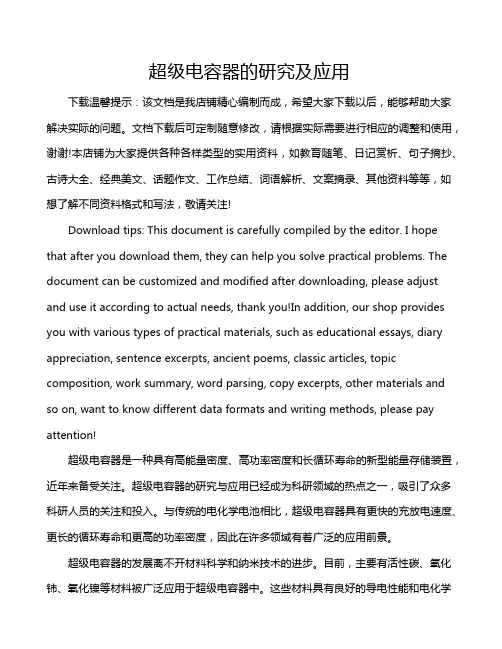

超级电容器的研究及应用下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!超级电容器是一种具有高能量密度、高功率密度和长循环寿命的新型能量存储装置，近年来备受关注。

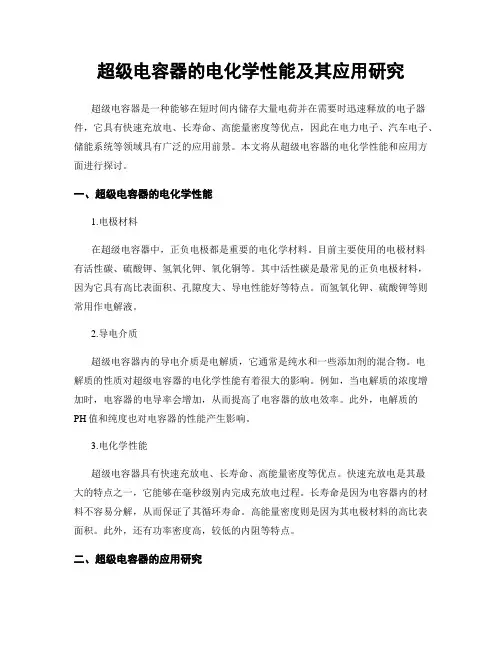

超级电容器的电化学性能及其应用研究超级电容器是一种能够在短时间内储存大量电荷并在需要时迅速释放的电子器件，它具有快速充放电、长寿命、高能量密度等优点，因此在电力电子、汽车电子、储能系统等领域具有广泛的应用前景。

本文将从超级电容器的电化学性能和应用方面进行探讨。

一、超级电容器的电化学性能1.电极材料在超级电容器中，正负电极都是重要的电化学材料。

目前主要使用的电极材料有活性碳、硫酸钾、氢氧化钾、氧化铜等。

其中活性碳是最常见的正负电极材料，因为它具有高比表面积、孔隙度大、导电性能好等特点。

而氢氧化钾、硫酸钾等则常用作电解液。

2.导电介质超级电容器内的导电介质是电解质，它通常是纯水和一些添加剂的混合物。

电解质的性质对超级电容器的电化学性能有着很大的影响。

例如，当电解质的浓度增加时，电容器的电导率会增加，从而提高了电容器的放电效率。

此外，电解质的PH值和纯度也对电容器的性能产生影响。

3.电化学性能超级电容器具有快速充放电、长寿命、高能量密度等优点。

快速充放电是其最大的特点之一，它能够在毫秒级别内完成充放电过程。

长寿命是因为电容器内的材料不容易分解，从而保证了其循环寿命。

高能量密度则是因为其电极材料的高比表面积。

此外，还有功率密度高，较低的内阻等特点。

二、超级电容器的应用研究1.汽车电子超级电容器在汽车电子领域的应用越来越广泛。

它们主要用于车辆启动、辅助电力系统、制动能量回收等方面。

与传统的铅酸蓄电池相比，超级电容器具有快速充放电、长寿命等特点，而且可以在任何温度下都能正常工作，因此在汽车电子领域的应用前景非常广阔。

2.储能系统超级电容器也可以用于储能系统中，它们能够快速地储存和释放电荷，使得整个储能系统具有更好的能量转换效率和稳定性。

在家庭储能、新能源电力储存等方面，超级电容器都存在着广泛的应用前景。

此外，在电网调峰等领域，超级电容器也可以发挥着重要的作用。

3.电力电子在电力电子领域，超级电容器可以与其他电子器件配合使用，例如与功率场效应晶体管、IGBT等器件配合使用，从而实现对电能的快速控制。

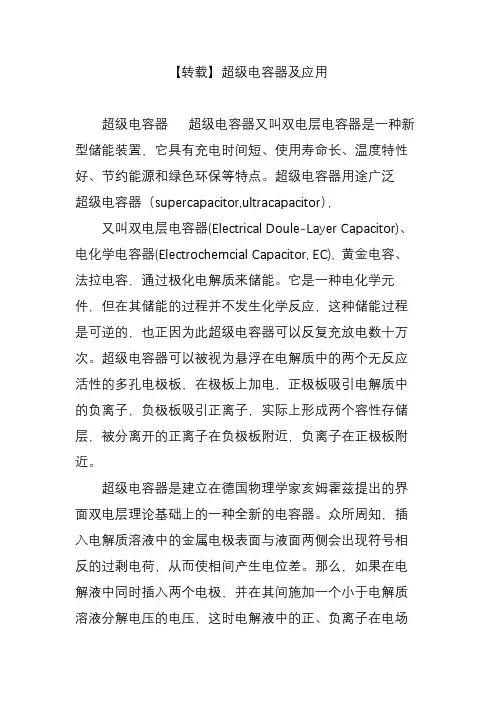

【转载】超级电容器及应用超级电容器超级电容器又叫双电层电容器是一种新型储能装置，它具有充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点。

超级电容器用途广泛超级电容器（supercapacitor,ultracapacitor），又叫双电层电容器(Electrical Doule-Layer Capacitor)、电化学电容器(Electrochemcial Capacitor, EC), 黄金电容、法拉电容，通过极化电解质来储能。

它是一种电化学元件，但在其储能的过程并不发生化学反应，这种储能过程是可逆的，也正因为此超级电容器可以反复充放电数十万次。

超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板，在极板上加电，正极板吸引电解质中的负离子，负极板吸引正离子，实际上形成两个容性存储层，被分离开的正离子在负极板附近，负离子在正极板附近。

超级电容器是建立在德国物理学家亥姆霍兹提出的界面双电层理论基础上的一种全新的电容器。

众所周知，插入电解质溶液中的金属电极表面与液面两侧会出现符号相反的过剩电荷，从而使相间产生电位差。

那么，如果在电解液中同时插入两个电极，并在其间施加一个小于电解质溶液分解电压的电压，这时电解液中的正、负离子在电场的作用下会迅速向两极运动，并分别在两上电极的表面形成紧密的电荷层，即双电层，它所形成的双电层和传统电容器中的电介质在电场作用下产生的极化电荷相似，从而产生电容效应，紧密的双电层近似于平板电容器，但是，由于紧密的电荷层间距比普通电容器电荷层间的距离更小得多，因而具有比普通电容器更大的容量。

双电层电容器与铝电解电容器相比内阻较大，因此，可在无负载电阻情况下直接充电，如果出现过电压充电的情况，双电层电容器将会开路而不致损坏器件，这一特点与铝电解电容器的过电压击穿不同。

同时，双电层电容器与可充电电池相比，可进行不限流充电，且充电次数可达10^6次以上，因此双电层电容不但具有电容的特性，同时也具有电池特性，是一种介于电池和电容之间的新型特殊元器件。

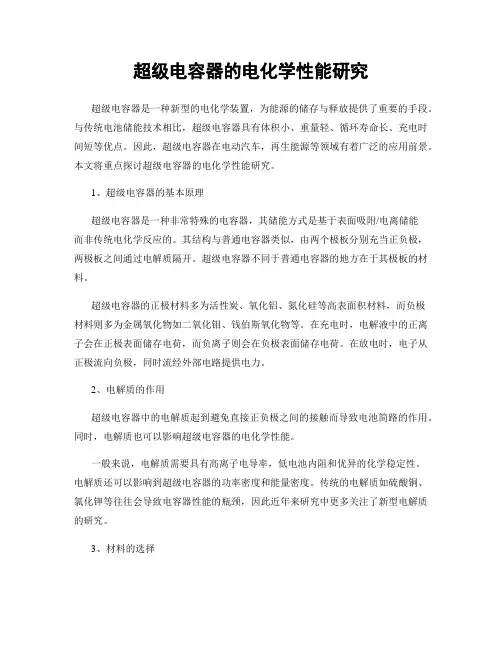

超级电容器的电化学性能研究超级电容器是一种新型的电化学装置，为能源的储存与释放提供了重要的手段。

与传统电池储能技术相比，超级电容器具有体积小、重量轻、循环寿命长、充电时间短等优点。

因此，超级电容器在电动汽车，再生能源等领域有着广泛的应用前景。

本文将重点探讨超级电容器的电化学性能研究。

1、超级电容器的基本原理超级电容器是一种非常特殊的电容器，其储能方式是基于表面吸附/电离储能而非传统电化学反应的。

其结构与普通电容器类似，由两个极板分别充当正负极，两极板之间通过电解质隔开。

超级电容器不同于普通电容器的地方在于其极板的材料。

超级电容器的正极材料多为活性炭、氧化铝、氮化硅等高表面积材料，而负极材料则多为金属氧化物如二氧化钼、钱伯斯氧化物等。

在充电时，电解液中的正离子会在正极表面储存电荷，而负离子则会在负极表面储存电荷。

在放电时，电子从正极流向负极，同时流经外部电路提供电力。

2、电解质的作用超级电容器中的电解质起到避免直接正负极之间的接触而导致电池简路的作用。

同时，电解质也可以影响超级电容器的电化学性能。

一般来说，电解质需要具有高离子电导率，低电池内阻和优异的化学稳定性。

电解质还可以影响到超级电容器的功率密度和能量密度。

传统的电解质如硫酸铜、氯化钾等往往会导致电容器性能的瓶颈，因此近年来研究中更多关注了新型电解质的研究。

3、材料的选择材料的选择是超级电容器性能的重要因素之一。

正负极材料的具体选择通常需要考虑许多因素，如表面积、导电性、高化学活性（或先进氧化还原活性）等。

在研究超级电容器正负极材料时，人们通常会考虑它们的特定电化学性质，例如在电化学储存和释放能量时表现出的电容率和能量密度。

其次，还会考虑这些材料的合成和加工方式，以及成本问题。

4、电容器的尺寸和形状超级电容器的尺寸和形状对电容器的电化学性能也有一定的影响。

通常来说，具有较大表面积的超级电容器具有更高的电容率和能量密度，因为其表面积可以更大程度地增加表面吸附/电离的能力。

电化学超级电容器的研发及其应用电化学超级电容器是一种能够高效存储和释放电能的电子元器件。

它具有高能量密度、高功率密度、长循环寿命和快速充放电等特点，广泛应用于家电、军用、航天、智能手机等领域。

目前，电化学超级电容器的研发已经成为世界各国科技竞争的焦点之一。

1.电化学超级电容器的研发进展电化学超级电容器的基本原理是电荷在电极和电解液之间的交换，因此它与传统电池的化学反应不同。

电化学超级电容器的电极主要分为两种：电化学双层电容器（EDLC）和伪电容型电化学电容器（PS-EC）。

EDLC的电极是由炭素材料制成的，具有高电容、低内电阻和快速充放电等特点；而PS-EC的电极由氧化物或聚合物材料制成，具有高比能量和高功率密度等特点。

目前，电化学超级电容器的研发进展主要体现在如下三个方面：（1）材料研究电化学超级电容器的性能直接受制于材料的先进性。

因此，科学家们一直在致力于开发新型电极材料和电解液。

近年来，石墨烯、二维材料、金属-有机骨架等新材料的技术突破不断涌现，这为电化学超级电容器的研发带来了新的思路和可能性。

（2）器件设计和制造电子器件设计的精度和工艺对电化学超级电容器的性能起着至关重要的作用。

随着纳米技术和先进制造技术的发展，电化学超级电容器的制造工艺越来越精密，器件的性能也得到了极大的提升。

例如，采用半导体技术来制造电极和采用调制脉冲电极沉积技术来制造电解液都可以显著提高器件的性能和稳定性。

（3）应用研究随着电子设备的不断普及和应用场景的多样化，电化学超级电容器的应用范围不断扩大。

部分领域已经开始试用电化学超级电容器代替传统电池，以实现更快速的充电、更长时间的使用、更低的能耗和更高的安全性。

2.电化学超级电容器的应用前景电化学超级电容器具有很多优势，使得它可以广泛应用于多个领域。

（1）新能源车辆随着全球化环保意识的不断提高，新能源汽车、混合动力汽车等现代化汽车逐渐取代传统汽车。

然而，现有的新能源汽车电池充电速度慢，续航里程短，成本高，环境压力大等问题依然存在。

电化学在超级电容器中的应用前言电化学能量产生的系统源自于1800年Volta“伏打电”的发现，以及19世纪以多种形式的发展。

大约在这个阶段末期，可逆充电电池对于电能的贮存和应用便成为应用电化学的主要发展方向。

但在20世纪中叶，发展了一种新型的可逆电化学能量贮存系统，它采用涉及电极界面双电层充放电的电容或附加涉及电吸收过程或表面氧化还原反应的赝电容。

这便是电容器。

而超级电容器是介于常规电容器和二次电池之间的一种新型储能装置,它具有较常规电容器更大的容量和能量以及比二次电池更高的功率密度,且能够进行快速充放电,拥有极长的使用寿命和较宽的工作温度范围[1]。

不同储能装置能量密度和功率密度的比较超级电容器的原理及分类超级电容器的分类按原理分为电化学双电层电容器（EDL）和法拉第赝电容[5]。

双电层电容[7]来自于静电电荷在电极和电解液界面发生可逆的电位依赖性积累，为了保持电中性，电极表面上富余和不足的电荷触发平衡电荷的电解质离子建立在电极/电解液界面间。

电荷的生成包括：（1）电解液在电极表面发生解离；（2）来自具有晶格缺陷的离子发生吸附。

双电层电容是表面的电荷发生了静电的积聚。

而且当充电之后，阳离子和阴离子分别向负极和正极移动。

当所有的电荷都释放后，电解液中将产生相反的过程。

双电层电容器（EDL）的机理决定了在电极/电解液界面没有发生电荷转移或离子交换。

这表明,当充电和放电不断地进行时电解液的浓度大小不会改变。

因此,能量存储在双电层的界面。

双电层电容器电极通常由具有高比表面积的多孔炭材料组成[6]。

炭材料具有优良的导热和导电性能，其密度低，抗化学腐蚀性能好，热膨胀系数小，可以通过不同方法制得粉末、颗粒、块状、纤维、布、毡等多种形态且具有大比表面积的电极材料。

目前双电层电容器的炭材料有：活性炭粉末、活性炭纤维、炭黑、碳气凝胶、碳纳米管（CNT）、玻璃碳、网络结构炭以及某些有机物的炭化产物[2,3]。

目前对炭材料的研究主要集中在活性炭，石墨烯、碳纳米管和碳气凝胶等。
