地下空间（综合管廊、管线）实现智慧化管理技术方案（征求意见稿）根据住建部《关于加强城市地下空间规划管理的通知》（国发〔2013〕36号）和《国务院办公厅关于加强城市地下管线建设管理的指导意见》（国办发〔2014〕27号）精神，结合我市特色城镇化建设的需要，现就加强城市综合管廊及地下空间开发利用规划，实现地下空间（综合管廊、管线）智慧化管理提出如下方案。
一、重要意义传统的地下空间开发利用，地下空间（综合管廊、管线）管理采用简单的人工方法、借助图纸、各类卡片来管理庞大的城市管线资料，致使管线数据不全、精度不高、资料保管分散、更新速度慢，从而在管网建设和维护时出现设计不合理、误挖、误伤地下管线的现象时有发生。
这种落后的管理方式已越来越难以满足经济建设和社会发展的需要。
使用现代信息化技术，借助地理信息系统来进行管线管理的信息化建设和管线运营的预警分析、事故处理，已势在必行。
二、总体要求保山中心城市所有新区管廊及管线必须实现智能化、智慧化，突出隐患防范，突出安全管理。
综合管廊、管线应以应用为向导、以数据为核心、以更新为重点、以整合为手段，以计算机自动化管理取代传统的人工管理，形成一支高素质、高效率、高专业化的管理队伍，打造先进实用的管廊、管线管理应用系统。
—1—三、实现智慧化管理技术方案（一）监控中心构建根据规划要求，建设管廊监控中心，监控中心设置相关的监视及控制设备，集中管理整个综合管廊系统的运行管理及维护等。
可以实时监控综合管廊各种管线、管道运营状况，能准确、及时地探测管廊内灾情，监测空气质量、温度、湿度等，并及时将信息传递至监控中心，对管廊内的机械风机、排水泵、供电设备、照明设备、消防设施进行监控和监测，能够为监控中心值班人员提供全面的综合管廊内部信息，为综合管廊内部工作人员与外部通信提供必要的手段。
（二）系统拓扑及物理连接架构设计监控中心由服务器设备、存储设备、各系统业务处理设备、视频处理和展示设备、操作处理设备和其他附属设备组成。
智慧城市地下管廊指挥管理平台解决方案智慧城市地下管廊指挥管理平台是一个将现代信息技术与城市管理相结合的解决方案，旨在提升城市地下管廊的运维管理效率，保障城市基础设施的安全稳定运行。
以下是对智慧城市地下管廊指挥管理平台的解决方案的详细介绍。
1.平台概述智慧城市地下管廊指挥管理平台是一个集数据采集、分析、管理和应急指挥于一体的综合性平台。
通过部署传感器设备，实时采集管廊内的环境数据、设备状态数据等各类信息，并将其传输到平台进行处理和分析。
同时，平台还提供了实时监控、预警、故障诊断等功能，以及智能决策支持系统，帮助管理人员科学决策，加强管廊的运营及管理水平。
2.功能模块（1）数据采集模块：通过部署传感器设备，采集地下管廊内的环境数据（如温度、湿度、气压等）和设备状态数据（如水位、泄漏、电压等），并将数据上传至平台。
（2）数据分析模块：对采集到的数据进行实时分析和处理，提取有价值的信息，并将结果展示给管理人员，用于决策参考。
（3）资源管理模块：对地下管廊的各类资源进行管理，包括基础设施设备、维护工作人员、应急资源等。
（4）实时监控模块：通过视频监控设备对地下管廊进行实时监控，及时发现问题和异常，保障管廊的安全运行。
（5）故障诊断模块：通过对采集到的数据进行分析，对管廊故障进行自动诊断，快速定位故障位置并提供解决方案。
（6）预警系统：根据预设的规则和算法，对数据进行实时监测，一旦发现异常情况或达到预警指标，立即发出警报，提醒管理人员及时处理。
（7）应急指挥模块：在紧急情况下，平台提供应急指挥系统，帮助管理人员快速做出决策、调度和指挥应急人员，最大限度地减少事故发生及其对城市的影响。
3.解决方案的优势（1）提高管理效率：通过实时采集和分析管廊内各类数据，平台能够快速掌握管廊的运行状况，及时发现问题并采取相应的措施，提高管理效率。
（2）减少人力成本：通过自动化的数据采集和处理，减少了人工巡检和数据录入的工作量，从而降低了人力成本。
综合管廊一体化管理平台建设方案综合管廊一体化管理平台集综合管廊信息采集，融合、处理、分析、运维、管理为主体的智能管廊监控与报警平台，整体推进城市综合管廊管理信息化的发展，实现城市管廊公司内部信息资源的整合、共享、交换以及系统间的互联，实现与外部系统之间统一的互联接口、信息共享及交换，实现对综合管廊管理工作的全面支撑，提升管廊公司管控水平。
（一）火灾自动报警系统点型感温火灾探测器安装点型光电感烟火灾探测器安装燃气舱线性光纤感温探测器安装10KV及以上电缆感温光纤敷设火灾声光报警器安装手动火灾报警按钮安装说明：火灾自动报警系统是对综合管廊防火分区内的消防通风设备、消防泵设备、非消防电源设备等防火分区设备，进行系统的、全面的、有效的火灾情况的监控及管理；采集、处理火灾报警信息，进行历史资料档案。
并能在火灾事故状态下，更好地协调防火分区设备的运行，充分发挥各种设备有的作用，保证管廊的安全。
触发装置-点型火灾探测器：感烟探测器（顶部设置间距为<13.4m）、感温探测器（顶部设置间距为<8m），距离灯具水平净距>0.5m,触发装置-线型火灾探测器：线性光纤感温探测器(顶部设置一条），每根10KV及以上电缆敷设一根触发装置-手动报警按钮：手动报警按钮（沿侧墙布置水平间距小于60m,距地1.4m)并设置消防对讲电话插孔火灾报警装置（在火灾报警系统中发出区别于环境声、光的火灾报警信号）:声光报警器（沿侧墙布置水平间距小于60m,距地1.8以上m)火灾自动报警系统（干线、支线含电力电缆的舱室应设置自动报警系统）-探测火灾早期特征、发出火灾报警信号，为人员疏散，防止火灾蔓延和启动自动灭火设备提供控制与指示的消防系统。
（二）、环境监控系统有毒有害气体检测报警仪安装说明：综合监控系统是对通风系统设备、排水系统设备、照明系统设备等各种用电设备进行全面、有效地自动化监控及管理，进行程序自动、实时、定时、现场就地监视设备运行状态，控制开启和关停，检测环境参数，调控环境舒适度及节能管理。

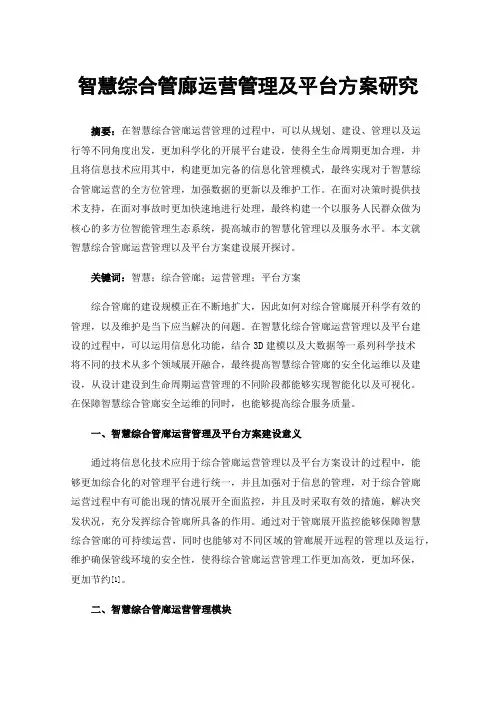

智慧综合管廊运营管理及平台方案研究摘要：在智慧综合管廊运营管理的过程中，可以从规划、建设、管理以及运行等不同角度出发，更加科学化的开展平台建设，使得全生命周期更加合理，并且将信息技术应用其中，构建更加完备的信息化管理模式，最终实现对于智慧综合管廊运营的全方位管理，加强数据的更新以及维护工作。
在面对决策时提供技术支持，在面对事故时更加快速地进行处理，最终构建一个以服务人民群众做为核心的多方位智能管理生态系统，提高城市的智慧化管理以及服务水平。
本文就智慧综合管廊运营管理以及平台方案建设展开探讨。
关键词：智慧；综合管廊；运营管理；平台方案综合管廊的建设规模正在不断地扩大，因此如何对综合管廊展开科学有效的管理，以及维护是当下应当解决的问题。
在智慧化综合管廊运营管理以及平台建设的过程中，可以运用信息化功能，结合3D建模以及大数据等一系列科学技术将不同的技术从多个领域展开融合，最终提高智慧综合管廊的安全化运维以及建设，从设计建设到生命周期运营管理的不同阶段都能够实现智能化以及可视化。
在保障智慧综合管廊安全运维的同时，也能够提高综合服务质量。
一、智慧综合管廊运营管理及平台方案建设意义通过将信息化技术应用于综合管廊运营管理以及平台方案设计的过程中，能够更加综合化的对管理平台进行统一，并且加强对于信息的管理，对于综合管廊运营过程中有可能出现的情况展开全面监控，并且及时采取有效的措施，解决突发状况，充分发挥综合管廊所具备的作用。
通过对于管廊展开监控能够保障智慧综合管廊的可持续运营，同时也能够对不同区域的管廊展开远程的管理以及运行，维护确保管线环境的安全性，使得综合管廊运营管理工作更加高效，更加环保，更加节约[1]。
二、智慧综合管廊运营管理模块（一）统一管理平台在智慧综合管廊运营以及管理的过程中，为了能够确保工作人员以及设备的安全性，应当要求监控中心的工作人员随时掌握智慧综合管廊运营的实际状态，预测到设备运行的趋势，对于其中有可能出现的问题进行及时的预警并处理[2]。

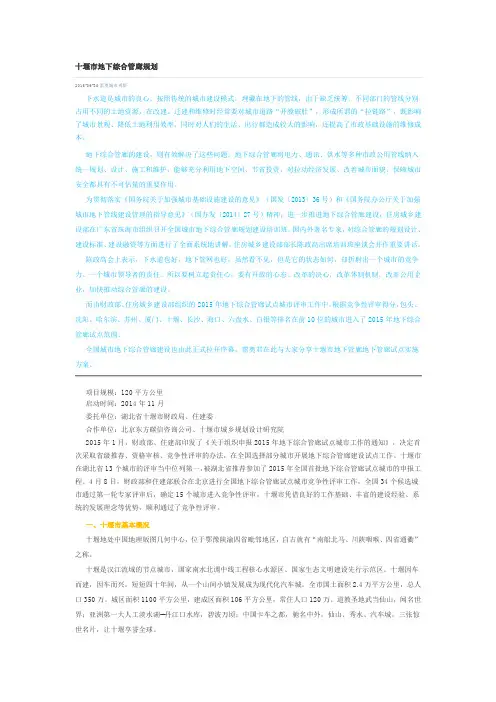

十堰市地下综合管廊规划2015-06-30蕾奥城市观察下水道是城市的良心。
按照传统的城市建设模式，埋藏在地下的管线，由于缺乏统筹，不同部门的管线分别占用不同的土地资源，在改建、迁建和维修时经常要对城市道路“开膛破肚”，形成所谓的“拉链路”，既影响了城市景观、降低土地利用效率，同时对人们的生活、出行都造成较大的影响，还提高了市政基础设施的维修成本。
地下综合管廊的建设，则有效解决了这些问题。
地下综合管廊将电力、通讯、供水等多种市政公用管线纳入统一规划、设计、施工和维护，能够充分利用地下空间、节省投资，对拉动经济发展、改善城市面貌、保障城市安全都具有不可估量的重要作用。
为贯彻落实《国务院关于加强城市基础设施建设的意见》（国发〔2013〕36号）和《国务院办公厅关于加强城市地下管线建设管理的指导意见》（国办发〔2014〕27号）精神，进一步推进地下综合管廊建设，住房城乡建设部在广东省珠海市组织召开全国城市地下综合管廊规划建设培训班。
国内外著名专家，对综合管廊的规划设计、建设标准、建设融资等方面进行了全面系统地讲解。
住房城乡建设部部长陈政高出席培训班座谈会并作重要讲话。
陈政高会上表示，下水道也好，地下管网也好，虽然看不见，但是它的状态如何，却折射出一个城市的竞争力、一个城市领导者的责任。
所以要树立起责任心，要有开放的心态、改革的决心，改革体制机制，改革公用企业，加快推动综合管廊的建设。
而由财政部、住房城乡建设部组织的2015年地下综合管廊试点城市评审工作中，根据竞争性评审得分，包头、沈阳、哈尔滨、苏州、厦门、十堰、长沙、海口、六盘水、白银等排名在前10位的城市进入了2015年地下综合管廊试点范围。
全国城市地下综合管廊建设也由此正式拉开序幕。
蕾奥君在此与大家分享十堰市地下管廊地下管廊试点实施方案。
项目规模：120平方公里启动时间：2014年11月委托单位：湖北省十堰市财政局、住建委合作单位：北京东方碳信咨询公司、十堰市城乡规划设计研究院2015年1月，财政部、住建部印发了《关于组织申报2015年地下综合管廊试点城市工作的通知》，决定首次采取省级推荐、资格审核、竞争性评审的办法，在全国选择部分城市开展地下综合管廊建设试点工作。
综合管廊智能化平台建设方案针对城市地下综合管廊及城市管网的数字化、信息化、智能化管理需求，建成以大数据及云计算为基础，以运管中心为核心，以政府部门和行业用户为节点，集地下综合管廊及管线信息采集、监控、数据应用服务为一体的综合运营管理系统，实现城市综合管廊运行管理的汇聚和跨区域、跨部门的协调联动，为管廊精准高效的管理运行提供保障。
如下图所示：遵循国家电子政务总体框架的要求，采用分层设计的理念，为“六层两纵”架构。
太极综合管廊智能化建设实现各区段地下管廊信息资源（包括管廊运行监控实时数据、管廊运行管理数据以及入廊管线涉及城市生命线运行实时数据、历史数据）的接入、汇聚、管理与整合，为政府各管理部门、入廊权属公司、区域监控中心等提供数据交换与信息共享服务；实现对城市综合管廊综合监控展示和应急处置；实现对城市生命线燃气、热力、供排水等资源供应和使用等运行态势进行多维度、全方位的进行大数据梳理、分析钻取和对比分析，实现动态预警和实时告警及各种趋势分析；实现对各区段地下管廊建设和运行情况进行绩效考核；基于融合数据，为政府对城市生命线设施、资源供应等信息进行现状差距分析、深度需求预测分析、政策出台建设建议、对标分析等，为领导决策提供支撑服务。
1、管廊信息资源统筹管理实现对管廊基础信息、运行信息、监控信息和历史信息资源以及管线信息的统筹接入与管理，从而能够基于管廊信息资源，实现对管廊建设、运行以及城市生命线的总体态势的监控与管理。
2、管廊运行态势综合监控系统能够满足上级领导及时准确掌握城市综合管廊以及“城市生命线”整体运行情况的需求，其他相关单位提高“城市生命线”安全运行和应急管理水平的需求。
包括管廊运行态势实时监测（实现对城市生命线数据采集实时监测）、动态预测（实现对城市生命线运行过程中非常态状况的即时发现），必要时进行统一协调和指挥调度，以应对应急突发事件。
3、管廊资源综合决策服务系统能够满足上级领导及时准确掌握“城市生命线”整体运行情况的需求，实现对城市生命线运行、管廊运营以及城市事件的综合决策服务，包括对城市生命线相关行业的综合和关联分析，提供对城市综合管廊运行以及城市生命线（水、电、汽、热、通讯等）运行过程中对安全隐患的预警分析，以提高应急指挥的辅助决策能力和城市生命线的综合宏观调度水平的需求。
《综合管廊一体化管理平台建设方案》随着城市化进程不断加快，城市地下空间的利用愈发重要。
综合管廊作为城市地下综合管线的重要组成部分，其建设和管理变得尤为重要。
为了提高综合管廊管理的效率和质量，采用一体化管理平台技术已成为必然选择。
本文将提出一个综合管廊一体化管理平台建设方案，包括平台架构、功能模块、实施步骤和效益预期等内容。
一、平台架构综合管廊一体化管理平台是一个基于互联网技术的信息系统，其架构应包括前端界面、后端管理系统、数据管理模块和应用服务模块。
前端界面主要面向用户，包括管理人员、综合管廊运维人员和公众用户。
后端管理系统负责平台的配置管理、用户权限管理和数据安全管理。
数据管理模块负责对综合管廊的各类数据进行管理和存储。
应用服务模块则提供各种功能服务，例如实时监测、故障预警、维护管理等。
二、功能模块1.综合管廊信息管理模块：包括综合管廊的基本信息、管线网络、设备信息、维护记录等内容的管理。
2.综合管廊监测模块：提供综合管廊的实时监测数据，包括温度、湿度、压力等参数，同时支持数据分析和图表展示。
3.综合管廊故障预警模块：通过数据分析和算法识别出潜在故障点，并向管理人员发出预警信息，以便及时处理。
4.综合管廊维护管理模块：包括计划维护、紧急维修、设备更换等功能，支持工单管理和工程进度跟踪。
5.综合管廊安全管理模块：包括安全巡检、安全隐患排查、应急预案管理等功能，保障综合管廊的安全运行。
6.综合管廊数据分析模块：通过大数据分析技术，对综合管廊的运行数据进行分析，为管理决策提供参考。
三、实施步骤1.需求调研：明确综合管廊管理的需求，包括功能需求、数据需求、安全需求等。
2.系统设计：根据需求设计平台的功能模块、交互界面、数据结构等。
3.平台开发：开发平台的前端界面、后端管理系统、数据管理模块和应用服务模块。
4.系统测试：进行系统的功能测试、性能测试和安全测试，确保平台的稳定性和安全性。
5.系统上线：将平台部署上线，同时进行培训和推广，让用户熟悉和使用平台。
十堰市市人民政府办公室关于印发十堰市智慧城管体系建设工作实施方案的通知文章属性•【制定机关】十堰市人民政府办公室•【公布日期】2018.08.31•【字号】十政办发〔2018〕96号•【施行日期】2018.08.31•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城市管理正文市人民政府办公室关于印发十堰市智慧城管体系建设工作实施方案的通知十政办发〔2018〕96号各县市区人民政府，十堰经济技术开发区、武当山旅游经济特区管委会，市政府有关部门：《十堰市智慧城管体系建设工作实施方案》已经市政府同意，现印发给你们，请认真组织实施。
十堰市人民政府办公室2018年8月31日十堰市智慧城管体系建设工作实施方案为深入贯彻落实党的十九大精神，创新城市管理体制，进一步提高十堰市城市管理精细化水平，根据市委、市政府《关于深入推进城市执法体制改革改进城市管理工作的实施意见》（十办发〔2017〕50号）精神，结合城市管理工作实际，制定本方案。
一、总体目标以习近平新时代中国特色社会主义思想为指引，坚持以人民为中心，围绕省委、省政府和市委、市政府关于数字城管向智慧城管升级的决策部署，以提升城市管理水平为目标，运用现代信息技术，整合城市管理资源，实现集感知、分析、服务、指挥、监察“五位一体”的智慧城管新格局。
二、基本原则（一）统筹规划，分步实施。
坚持顶层设计先行，科学编制智慧城管建设规划，制定分步实施计划，确保我市智慧城管建设工作科学、有序、高效开展。
（二）标准先导，过程规范。
坚持严格的过程管理，建立智慧城管建设运行的标准规范体系，按照整合、共享、集约、安全原则依法依规开展智慧城管建设运行工作，破除信息孤岛，提高资金投入效益。
（三）依托属地，市区联动。
坚持依托属地力量，充分发挥各区优势，建立高效的市区联动工作机制，落实各区和相关部门的工作职责，确保全市统一行动与分区域自我运行的有机统一。
（四）务实创新，整合共赢。
*
十堰市地下
综合管廊智慧运维管理平台
——建设方案
项目背景介绍1平台建设需求分析2平台建设思路3技术创新点介绍
5目录Contents
总结
6平台功能介绍
4
项目背景介绍
十堰作为全国首批10个地下综合管廊试点城市之一，项目共包含18条（全长44.5公里）管廊、4座控制中心（1主控+3分控），总投资约49.54亿元。
管廊断面形式包括四舱（18%）、三舱（44%）、双舱（31%）和单舱（7%）4种类型；入廊管线共11类（给水、雨水、污水、中水、电力、通信、广播电视、燃气、热力、直饮水和真空垃圾）；管廊配设完备的消防、供电、照明、通风、排水、标识、监控与警报等附属设施。
建设需求分析✓✓✓✓全时段无死角全方位以人为本全方位
审
监调
检维考入廊管线✓作业出入
监测
✓监控
✓日常调度
✓应急调度
工程维护✓设备维护
运营单位考核✓
内部考核
✓管廊本体巡检
✓管线本体巡检
✓附属设施巡检综合管廊管、控、营智能化和智慧化，进而融入智慧化城市，系统不再是传统意义的监与控
建设思路
智慧管廊运维管理平台遵循“综合接入、统一通信”的设计思路；
综合管廊三维GIS/BIM 大数据库；
辅助管廊维护与巡检作业应用模块；
管廊监控系统、信息系统整合；集中化管理精确化决策实景化展示实时化监测实景化展示降低成本
cost reductio n 增加绩效Increase performance 保障安全Ensure safety
运维监控调度中心
大数据
物联网
GIS/BIM 综合管廊智慧运维管理平台基于SOA 架构理念，利用“云计算、物联网、大数据、GIS 、BIM ”等技术，对地下综合管廊设备运行、巡检维护、日常值守、应急指挥、数据分析、出入审批、管理考核和服务保障等业务实现智慧化统一管理，达到设备设施标准化、巡检维护高效化、资源利用集约化的管理目的，保障“城市生命线”的可视化智慧防控平台。
建设思路-技术路线。
