交换机基本原理及转发流程

交换机的工作原理交换机是计算机网络中的核心设备之一，用于实现局域网内计算机之间的数据交换和通信。

它能够根据目的地址将数据包转发到正确的目标设备，提供高效的网络连接和通信服务。

下面将详细介绍交换机的工作原理。

一、交换机的基本原理1. 数据链路层交换机工作在OSI模型的第二层，即数据链路层。

它通过物理接口接收数据帧，解析帧头中的目的MAC地址，根据该地址进行转发决策。

2. MAC地址表交换机内部维护着一个MAC地址表，记录了连接到交换机的设备的MAC地址和对应的物理接口。

当交换机接收到一个数据帧时，它会检查帧头中的目的MAC地址，并在MAC地址表中查找该地址对应的接口。

如果找到匹配项，交换机会将数据帧转发到相应接口；如果找不到匹配项，交换机会将数据帧广播到所有接口（除了源接口）。

3. 学习过程当交换机接收到一个数据帧时，它会将源MAC地址和接收到该帧的接口添加到MAC地址表中。

这个过程称为学习。

通过学习过程，交换机逐渐建立起MAC地址表，提高了数据转发的效率。

4. 数据转发当交换机接收到一个数据帧时，它会根据目的MAC地址在MAC地址表中查找对应的接口。

如果找到匹配项，交换机会将数据帧仅转发到目标接口；如果找不到匹配项，交换机会将数据帧广播到所有接口（除了源接口）。

二、交换机的工作模式1. 存储转发存储转发是交换机最常见的工作模式。

在存储转发模式下，交换机会先接收完整的数据帧，并进行错误检测。

惟独当数据帧完整且无误时，交换机才会进行转发。

这种模式能够保证数据的完整性和可靠性，但延迟较高。

2. 直通转发直通转发是一种基于硬件的快速转发模式。

在直通转发模式下，交换机会在接收到数据帧的同时进行转发，无需等待整个数据帧接收完毕。

这种模式能够提供更低的延迟，适合于对实时性要求较高的应用场景。

三、交换机的性能指标1. 转发速率转发速率是衡量交换机性能的重要指标之一，通常以Mbps或者Gbps表示。

它表示交换机能够处理的最大数据量，越高越好。

交换机工作原理交换机是网络中的重要设备，负责在局域网中实现数据包的转发和交换。

它通过学习目的地址和建立转发表，实现数据包的快速传输。

本文将从交换机的工作原理出发，详细介绍交换机的工作原理及其作用。

一、交换机的基本工作原理1.1 学习目的地址：交换机通过监听网络中的数据包，学习每个设备的MAC地址，并将这些地址存储在转发表中。

1.2 建立转发表：交换机根据学习到的MAC地址，建立转发表，记录每个设备的位置，以便快速转发数据包。

1.3 数据包转发：当交换机接收到数据包时，会查找转发表，确定数据包的目的地址，然后将数据包转发到目的设备。

二、交换机的工作模式2.1 学习模式：交换机在初始状态下处于学习模式，会监听网络中的数据包，并学习设备的MAC地址。

2.2 转发模式：一旦交换机学习到目的设备的MAC地址，就会进入转发模式，根据转发表快速转发数据包。

2.3 广播模式：当交换机无法找到目的设备的MAC地址时，会将数据包广播到所有端口，以寻找目的设备。

三、交换机的优点3.1 提高网络性能：交换机能够实现数据包的快速转发，提高网络的传输效率。

3.2 增强网络安全：交换机能够根据MAC地址过滤数据包，增强网络的安全性。

3.3 支持多种网络协议：交换机能够支持多种网络协议，适用于不同类型的网络环境。

四、交换机的分类4.1 传统交换机：传统交换机采用存储转发方式进行数据包的转发，适用于小型网络环境。

4.2 三层交换机：三层交换机能够实现路由功能，支持不同网络之间的通信。

4.3 可管理交换机：可管理交换机具有远程管理功能，可以对交换机进行监控和配置。

五、交换机的应用领域5.1 企业网络：交换机在企业网络中起到连接各个部门设备的作用，实现内部通信和数据传输。

5.2 数据中心：交换机在数据中心中扮演关键角色，支持大规模数据传输和处理。

5.3 云计算：交换机在云计算环境中能够实现虚拟化网络的搭建，支持大规模的虚拟机通信。

总结：交换机作为网络中的重要设备，通过学习目的地址和建立转发表，实现数据包的快速传输。

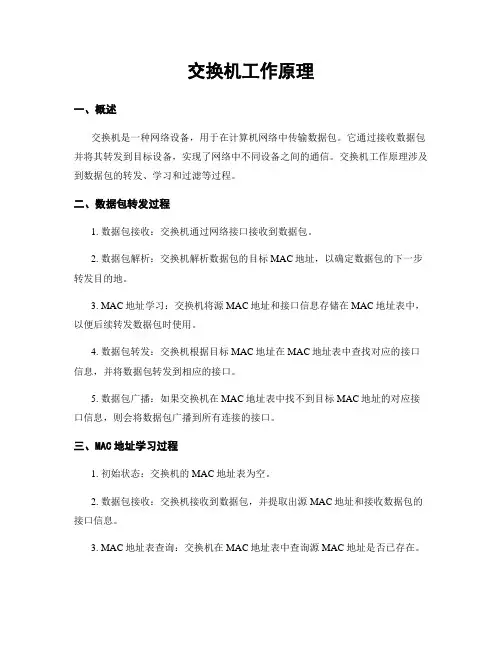

交换机工作原理一、概述交换机是一种网络设备，用于在计算机网络中传输数据包。

它通过接收数据包并将其转发到目标设备，实现了网络中不同设备之间的通信。

交换机工作原理涉及到数据包的转发、学习和过滤等过程。

二、数据包转发过程1. 数据包接收：交换机通过网络接口接收到数据包。

2. 数据包解析：交换机解析数据包的目标MAC地址，以确定数据包的下一步转发目的地。

3. MAC地址学习：交换机将源MAC地址和接口信息存储在MAC地址表中，以便后续转发数据包时使用。

4. 数据包转发：交换机根据目标MAC地址在MAC地址表中查找对应的接口信息，并将数据包转发到相应的接口。

5. 数据包广播：如果交换机在MAC地址表中找不到目标MAC地址的对应接口信息，则会将数据包广播到所有连接的接口。

三、MAC地址学习过程1. 初始状态：交换机的MAC地址表为空。

2. 数据包接收：交换机接收到数据包，并提取出源MAC地址和接收数据包的接口信息。

3. MAC地址表查询：交换机在MAC地址表中查询源MAC地址是否已存在。

4. 地址表更新：若源MAC地址不存在于MAC地址表中，则将源MAC地址和接口信息添加到MAC地址表中。

5. 表项溢出处理：如果MAC地址表已满，交换机会根据一定的算法淘汰最少使用的表项，以腾出空间存储新的MAC地址信息。

四、数据包过滤交换机可以根据一定的规则对数据包进行过滤，以实现网络流量的控制和安全性的保障。

1. VLAN划分：交换机可以将不同的接口划分为不同的虚拟局域网（VLAN），实现不同VLAN之间的隔离和通信。

2. ACL控制：交换机可以根据访问控制列表（ACL）中的规则对数据包进行过滤，例如限制某些IP地址或端口的访问。

3. 网络地址转换：交换机可以实现网络地址转换（NAT），将内部IP地址转换为外部IP地址，以实现内部网络和外部网络的互通。

五、数据包转发算法交换机在转发数据包时，通常使用以下几种转发算法：1. 基于MAC地址的转发：根据目标MAC地址在MAC地址表中查找对应的接口信息，并将数据包转发到相应的接口。

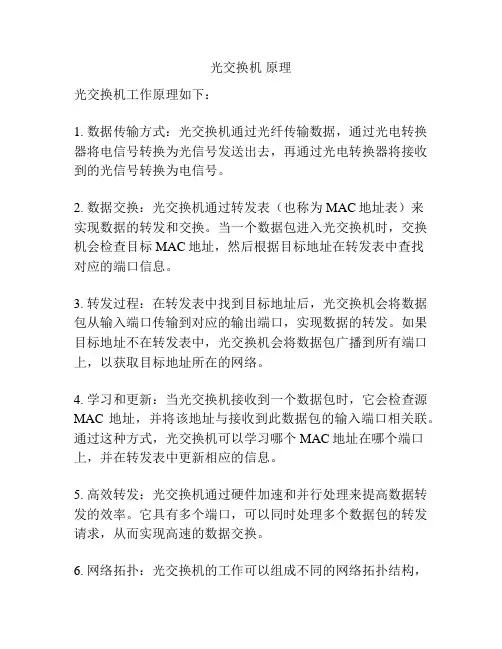

光交换机原理
光交换机工作原理如下：
1. 数据传输方式：光交换机通过光纤传输数据，通过光电转换器将电信号转换为光信号发送出去，再通过光电转换器将接收到的光信号转换为电信号。

2. 数据交换：光交换机通过转发表（也称为MAC地址表）来
实现数据的转发和交换。

当一个数据包进入光交换机时，交换机会检查目标MAC地址，然后根据目标地址在转发表中查找
对应的端口信息。

3. 转发过程：在转发表中找到目标地址后，光交换机会将数据包从输入端口传输到对应的输出端口，实现数据的转发。

如果目标地址不在转发表中，光交换机会将数据包广播到所有端口上，以获取目标地址所在的网络。

4. 学习和更新：当光交换机接收到一个数据包时，它会检查源MAC地址，并将该地址与接收到此数据包的输入端口相关联。

通过这种方式，光交换机可以学习哪个MAC地址在哪个端口上，并在转发表中更新相应的信息。

5. 高效转发：光交换机通过硬件加速和并行处理来提高数据转发的效率。

它具有多个端口，可以同时处理多个数据包的转发请求，从而实现高速的数据交换。

6. 网络拓扑：光交换机的工作可以组成不同的网络拓扑结构，
如星型、环形等。

这些不同的拓扑结构可以根据网络的需求来选择，以满足网络通信的要求。

总之，光交换机是一种基于光纤传输的网络设备，通过光电转换器实现光信号和电信号之间的转换，利用转发表实现数据的转发和交换，从而提供高效、可靠的网络通信。

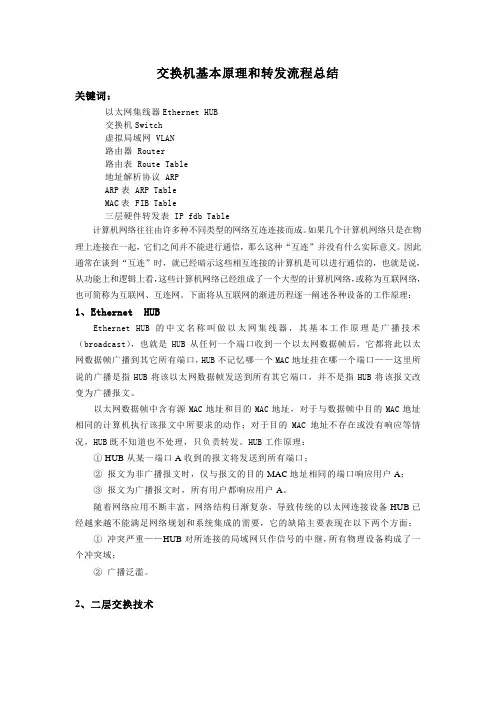

交换机基本原理和转发流程总结关键词：以太网集线器Ethernet HUB交换机Switch虚拟局域网 VLAN路由器 Router路由表 Route Table地址解析协议 ARPARP表 ARP TableMAC表 FIB Table三层硬件转发表 IP fdb Table计算机网络往往由许多种不同类型的网络互连连接而成。

如果几个计算机网络只是在物理上连接在一起，它们之间并不能进行通信，那么这种“互连”并没有什么实际意义。

因此通常在谈到“互连”时，就已经暗示这些相互连接的计算机是可以进行通信的，也就是说，从功能上和逻辑上看，这些计算机网络已经组成了一个大型的计算机网络，或称为互联网络，也可简称为互联网、互连网。

下面将从互联网的渐进历程逐一阐述各种设备的工作原理：1、Ethernet HUBEthernet HUB的中文名称叫做以太网集线器，其基本工作原理是广播技术（broadcast），也就是HUB从任何一个端口收到一个以太网数据帧后，它都将此以太网数据帧广播到其它所有端口，HUB不记忆哪一个MAC地址挂在哪一个端口——这里所说的广播是指HUB将该以太网数据帧发送到所有其它端口，并不是指HUB将该报文改变为广播报文。

以太网数据帧中含有源MAC地址和目的MAC地址，对于与数据帧中目的MAC地址相同的计算机执行该报文中所要求的动作；对于目的MAC地址不存在或没有响应等情况，HUB既不知道也不处理，只负责转发。

HUB工作原理：① HUB从某一端口A收到的报文将发送到所有端口；②报文为非广播报文时，仅与报文的目的MAC地址相同的端口响应用户A；③报文为广播报文时，所有用户都响应用户A。

随着网络应用不断丰富，网络结构日渐复杂，导致传统的以太网连接设备HUB已经越来越不能满足网络规划和系统集成的需要，它的缺陷主要表现在以下两个方面：①冲突严重——HUB对所连接的局域网只作信号的中继，所有物理设备构成了一个冲突域；②广播泛滥。

一、交换机的工作原理1.交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射，并将其写入MAC地址表中。

2.交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较，以决定由哪个端口进行转发。

3.如数据帧中的目的MAC地址不在MAC地址表中，则向所有端口转发。

这一过程称为泛洪（flood）。

4.广播帧和组播帧向所有的端口转发。

二、交换机的三个主要功能学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。

转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口）。

消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。

三、交换机的工作特性1.交换机的每一个端口所连接的网段都是一个独立的冲突域。

2.交换机所连接的设备仍然在同一个广播域内，也就是说，交换机不隔绝广播（惟一的例外是在配有VLAN的环境中）。

3.交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备（此处所述交换机仅指传统的二层交换设备）。

四、交换机的分类依照交换机处理帧时不同的操作模式，主要可分为两类：存储转发：交换机在转发之前必须接收整个帧，并进行错误校检，如无错误再将这一帧发往目的地址。

帧通过交换机的转发时延随帧长度的不同而变化。

直通式：交换机只要检查到帧头中所包含的目的地址就立即转发该帧，而无需等待帧全部的被接收，也不进行错误校验。

由于以太网帧头的长度总是固定的，因此帧通过交换机的转发时延也保持不变。

五、二、三、四层交换机？多种理解的说法：1.二层交换（也称为桥接）是基于硬件的桥接。

基于每个末端站点的唯一MAC地址转发数据包。

二层交换的高性能可以产生增加各子网主机数量的网络设计。

其仍然有桥接所具有的特性和限制。

交换机的转发原理交换机是局域网中常见的网络设备，它的作用是在局域网内实现数据的快速传输和交换。

那么，交换机是如何实现数据的转发的呢？接下来，我们就来详细了解一下交换机的转发原理。

首先，交换机是根据MAC地址进行转发的。

当一台计算机发送数据时，交换机会根据数据帧中的目标MAC地址来确定数据应该被发送到哪个端口。

这就意味着交换机会维护一个MAC地址表，记录着各个端口对应的MAC地址，以便进行数据的转发。

其次，交换机会进行广播和单播的处理。

当交换机收到一份数据时，它会首先检查数据帧中的目标MAC地址。

如果目标MAC地址是广播地址，交换机会将数据发送到所有的端口上；如果目标MAC地址是单播地址，交换机会根据MAC地址表将数据发送到相应的端口上。

另外，交换机还会进行学习和过滤。

当交换机收到一份数据时，如果MAC地址表中没有记录该MAC地址对应的端口，交换机会将该MAC地址记录到表中，并将数据发送到所有端口上，以便学习该MAC地址对应的端口。

而当交换机收到一份数据时，如果MAC地址表中已经存在该MAC地址对应的端口，交换机会将数据仅发送到相应的端口上，而不会进行广播。

最后，交换机会进行转发和过滤。

当交换机收到一份数据时，它会根据目标MAC地址表将数据转发到相应的端口上，而不会进行广播。

同时，交换机还会根据端口状态、数据帧的CRC校验等信息进行数据的过滤，以确保数据的可靠传输。

总的来说，交换机的转发原理是基于MAC地址进行的，它会进行学习、过滤和转发，以实现局域网内数据的快速传输和交换。

通过了解交换机的转发原理，我们可以更好地理解局域网中数据的传输过程，从而更好地管理和维护局域网的稳定运行。

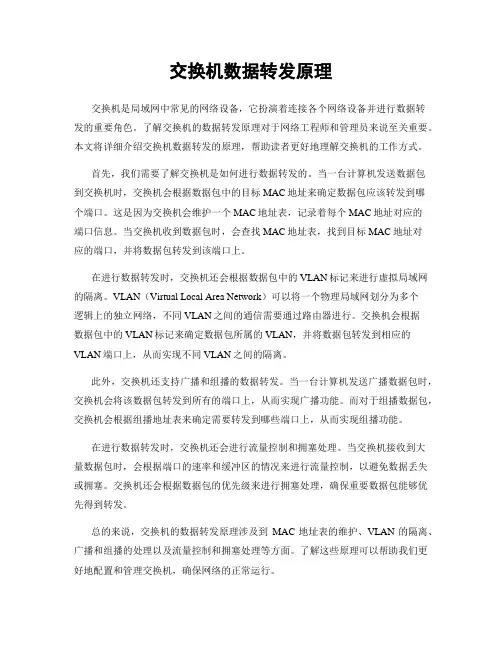

交换机数据转发原理交换机是局域网中常见的网络设备，它扮演着连接各个网络设备并进行数据转发的重要角色。

了解交换机的数据转发原理对于网络工程师和管理员来说至关重要。

本文将详细介绍交换机数据转发的原理，帮助读者更好地理解交换机的工作方式。

首先，我们需要了解交换机是如何进行数据转发的。

当一台计算机发送数据包到交换机时，交换机会根据数据包中的目标MAC地址来确定数据包应该转发到哪个端口。

这是因为交换机会维护一个MAC地址表，记录着每个MAC地址对应的端口信息。

当交换机收到数据包时，会查找MAC地址表，找到目标MAC地址对应的端口，并将数据包转发到该端口上。

在进行数据转发时，交换机还会根据数据包中的VLAN标记来进行虚拟局域网的隔离。

VLAN（Virtual Local Area Network）可以将一个物理局域网划分为多个逻辑上的独立网络，不同VLAN之间的通信需要通过路由器进行。

交换机会根据数据包中的VLAN标记来确定数据包所属的VLAN，并将数据包转发到相应的VLAN端口上，从而实现不同VLAN之间的隔离。

此外，交换机还支持广播和组播的数据转发。

当一台计算机发送广播数据包时，交换机会将该数据包转发到所有的端口上，从而实现广播功能。

而对于组播数据包，交换机会根据组播地址表来确定需要转发到哪些端口上，从而实现组播功能。

在进行数据转发时，交换机还会进行流量控制和拥塞处理。

当交换机接收到大量数据包时，会根据端口的速率和缓冲区的情况来进行流量控制，以避免数据丢失或拥塞。

交换机还会根据数据包的优先级来进行拥塞处理，确保重要数据包能够优先得到转发。

总的来说，交换机的数据转发原理涉及到MAC地址表的维护、VLAN的隔离、广播和组播的处理以及流量控制和拥塞处理等方面。

了解这些原理可以帮助我们更好地配置和管理交换机，确保网络的正常运行。

在实际应用中，我们还需要根据网络的实际情况来合理配置交换机的转发参数，如端口速率、VLAN划分、流量控制策略等。

三层以太网交换机基本原理及转发流程一、物理层物理层是三层以太网交换机的最底层，负责将数字信号转换为电信号，并通过物理介质进行传输。

物理层的主要功能有：数据的接收和发送、数据的编码和解码、时钟的同步以及物理介质的传输。

二、数据链路层数据链路层是三层以太网交换机的中间层，负责将数据报文分成数据帧，并添加帧头和帧尾，以便数据的传输和识别。

数据链路层的主要功能有：帧的划分、帧的识别、帧的发送和接收以及帧的差错检测。

三、网络层网络层是三层以太网交换机的最高层，负责对数据进行路由选择和转发。

网络层的主要功能有：数据的分组、数据的寻址、数据的路由选择、数据的转发和数据的拥塞控制。

1.数据帧的接收当三层以太网交换机接收到一个数据帧时，首先会对帧的目的MAC地址进行解析。

如果目的MAC地址是广播地址（全1地址），则交换机会将该帧发送给所有的端口；如果目的MAC地址是单播地址（唯一的MAC地址），则交换机会通过学习过程，确定发送该帧的端口，并将该帧发送给目的端口。

2.MAC地址表的维护交换机中有一个MAC地址表，用于记录每个端口对应的MAC地址。

当交换机接收到一个数据帧时，会将源MAC地址与该帧进入的端口绑定，并将该绑定记录在MAC地址表中。

如果MAC地址表中已存在该地址的绑定，则会更新对应的端口值。

3.数据帧的转发当交换机接收到一个数据帧时，会先检查源MAC地址是否在MAC地址表中。

如果不在，则将该地址与对应端口的绑定添加到MAC地址表中。

然后，交换机会对目的MAC地址进行查询，查找对应的端口。

如果目的MAC地址在MAC地址表中，则交换机会将该帧直接发送给目的端口。

如果目的MAC地址不在MAC地址表中，则交换机会广播该帧到所有的端口（除了源端口），以寻找目的MAC地址。

4.网络层路由选择和转发当交换机接收到一个数据帧后，会将其解封装，获取到网络层的数据包。

交换机会查找路由表，根据目的IP地址确定数据包的下一跳节点。

简述交换机的工作原理和具体工作工程交换机是一种用于电信号转发的网络设备，工作原理如下：1．学习/获取：交换机通过接收数据帧学习源MAC地址，并将该地址与相应的端口记录在MAC地址表中。

2．查找与转发：当交换机收到数据帧时，它会查找MAC地址表，确定目的MAC地址对应的端口，然后将数据帧转发到该端口。

3．泛洪：如果数据帧的目的MAC地址不在MAC地址表中，交换机将向除了接收端口以外的所有端口转发该数据帧，这个过程称为泛洪。

4．过滤：交换机不会将帧转发到接收帧的端口，也会丢弃损坏的帧，如没有通过CRC校验的帧等。

此外，基于某些安全设置，如MAC地址的访问控制列表（ACL）或虚拟局域网（VLAN）等，帧也可能不会被交换机转发。

交换机工作的具体过程如下：1．当数据来到交换机时，数据被解封装到二层，交换机查询其MAC地址表，并记录此端口传来的MAC地址。

2．如果MAC地址表中没有与报文中的MAC地址相匹配的条目，交换机会广播该报文到各个非此端口。

3．如果有回应，则记录相应端口的源MAC，将数据进行转发；若不存在则丢弃。

此外，交换机有三种转发模式，分别是：1．直通式转发：交换机在收到数据帧后，不进行缓存和校验，而是直接转发到目的端口。

2．存储式转发：交换机首先在缓冲区中存储接收到的整个数据帧，然后进行CRC校验，检查数据帧是否正确，如果正确，再进行转发。

如果不正确，则丢弃。

3．碎片隔离式转发：交换机在接收数据帧时，会先缓存数据帧的前64个字节，确保数据帧大于64个字节，再进行转发。

总的来说，交换机的工作原理是通过学习和查找MAC地址表来转发数据帧，当目的MAC地址不在表中时，会进行泛洪，同时交换机也具备过滤功能。

交换机在局域网中扮演着重要的角色，通过建立和维护一个表示MAC地址和交换机端口对应关系的交换表，交换机能够在发送节点和接收节点之间建立一条虚连接，并完成数据帧的转发和过滤，从而有效地解决冲突域问题，提高网络的性能和安全性。

简述交换机的工作原理
交换机是计算机网络中重要的网络设备，它用于实现对网络数据的转发和路由功能。

其工作原理如下：
1. 网络数据的接收：交换机通过端口接收到来自主机或其他交换机的网络数据包。

2. 数据包解析：交换机通过解析数据包的首部信息，获取目的地址等必要信息。

3. 数据包交换：交换机根据目的地址信息，将数据包转发到相应的端口。

如果交换机已经学习到了发送主机或其他交换机的位置，就直接将数据包转发到相应的端口。

如果交换机不知道目的地址的位置，则会广播数据包到所有端口，以此来查找目的地址的位置。

4. 数据包过滤：交换机还可以根据特定的规则对数据包进行过滤，如根据端口号、IP地址等来进行过滤，以控制网络访问。

5. 数据包转发表更新：交换机会根据收到的数据包来更新自己的转发表，以便下次转发时更高效地选择端口。

总结：交换机通过接收、解析、转发、过滤和更新转发表等一系列操作，实现了高效的数据包转发和路由功能，从而提高了网络的传输效率和安全性。

二三层交换机设计原理及转发流程一、设计原理1.支持多种网络协议：二三层交换机能够支持多种网络协议，如以太网、FDDI（光纤分布式数据接口）、ATM（异步传输模式）等。

这样可以兼容不同类型的网络设备，提供灵活的网络接入和互联能力。

2.快速转发：二三层交换机能够实现快速的数据转发，通过内部的转发表来实现数据包的转发。

它能够基于MAC地址进行转发，根据数据包的目的MAC地址来查找转发表，快速找到目标设备并将数据包送达。

3.VLAN支持：VLAN（虚拟局域网）是一种将局域网划分成多个逻辑上的独立网络的技术。

二三层交换机支持VLAN功能，可以将不同的端口划分到不同的VLAN中，实现逻辑上的分隔和隔离。

4.安全性：二三层交换机能够支持访问控制列表（ACL）功能，可以对数据流进行过滤和限制。

通过ACL配置，可以实现对数据包的源IP地址、目的IP地址、协议类型等进行过滤和限制，提高网络的安全性。

二、转发流程1.二层转发二层转发是指基于MAC地址进行转发的过程。

当二三层交换机收到一个数据包时，会查看数据包的源和目的MAC地址，并将其存储在转发表中。

转发表中记录了每个MAC地址对应的接口。

当二三层交换机收到一个数据包时，首先会查看数据包的目的MAC地址。

如果目的MAC地址在转发表中有对应的接口记录，交换机会将数据包转发到该接口。

如果目的MAC地址不在转发表中，交换机会通过广播方式将数据包转发到所有的接口上。

2.三层转发三层转发是指基于IP地址进行转发的过程。

当交换机收到一个IP数据包时，会查看数据包的目的IP地址。

交换机会根据自己的转发表，找到对应的下一跳路由器或目标主机的MAC地址，并将数据包转发到相应的接口上。

在进行三层转发时，交换机会先查找目的IP地址是否在转发表中，如果目的IP地址在转发表中，则直接进行转发。

如果目的IP地址不在转发表中，则交换机会将数据包转发到默认网关所对应的接口上。

三层转发还涉及到数据包的路由选择过程。

交换机的工作原理标题：交换机的工作原理引言概述：交换机是网络中的重要设备，用于在局域网中传输数据包。

它能够根据MAC地址将数据包从一个端口转发到另一个端口，实现网络设备之间的通信。

本文将详细介绍交换机的工作原理。

一、数据包转发过程1.1 数据包接收：交换机通过端口接收到数据包。

1.2 MAC地址学习：交换机将数据包中的源MAC地址和端口绑定存储在MAC地址表中。

1.3 数据包转发：根据目的MAC地址查找MAC地址表，将数据包转发到目的端口。

二、广播和单播处理2.1 广播处理：当交换机接收到广播数据包时，会将数据包转发到所有端口，实现广播通信。

2.2 单播处理：当交换机接收到单播数据包时，会根据目的MAC地址将数据包转发到目的端口，实现点对点通信。

2.3 数据包过滤：交换机能够过滤掉不需要的数据包，提高网络性能。

三、冲突域和广播域3.1 冲突域：交换机能够将网络划分为多个冲突域，减少数据包冲突，提高网络效率。

3.2 广播域：交换机能够将网络划分为多个广播域，减少广播风暴，提高网络安全性。

3.3 VLAN技术：通过VLAN技术，可以在交换机上划分虚拟局域网，实现不同网络设备之间的隔离。

四、端口类型和速率4.1 端口类型：交换机通常有普通端口、上行端口和堆叠端口等不同类型的端口。

4.2 速率控制：交换机支持不同速率的数据传输，如千兆以太网、万兆以太网等。

4.3 端口聚合：通过端口聚合技术，可以将多个端口组合成一个逻辑端口，提高网络带宽。

五、安全性和管理5.1 安全性：交换机支持MAC地址过滤、端口安全等功能，保障网络数据的安全性。

5.2 管理：交换机提供Web界面、命令行接口等多种管理方式，方便网络管理员对交换机进行配置和监控。

5.3 高可用性：交换机支持冗余备份、链路聚合等技术，提高网络的可靠性和稳定性。

结论：交换机作为网络中的重要设备，通过数据包转发、广播处理、冲突域划分等功能，实现网络设备之间的高效通信。

简述交换机转发原理
交换机是网络中的一个重要设备，用于实现数据的转发和交换。

它通过学习网络中的MAC地址和建立转发表来决定如何转发
收到的数据包。

交换机的转发原理主要包括以下几个步骤：
1. 学习阶段：当一个数据包到达交换机时，交换机会查看数据包中的源MAC地址。

交换机将源MAC地址与入端口绑定，
并将此绑定关系记录在转发表中。

2. 转发阶段：当交换机收到目标地址为某一MAC地址的数据
包时，它会检查该地址是否在转发表中。

如果在表中找到了与目标MAC地址对应的端口，交换机将数据包转发到相应的出
端口；否则，交换机会将数据包广播到所有端口（除了入端口）。

3. 更新阶段：当交换机收到与某个MAC地址关联的数据包时，它会更新转发表中该地址的入端口信息，并将数据包转发到相应的出端口。

这个过程能使交换机逐渐建立起所有MAC地址
和端口之间的映射关系。

由于交换机在转发数据时只需比对转发表中的信息，因此它能够实现快速的数据转发速度和灵活的网络设计。

同时，交换机能够隔离不同的数据流，提高网络的安全性和性能。

交换机基本原理及转发流程交换机是网络通讯设备中的一种，用于在局域网中进行数据包的转发和交换。

它的基本原理是根据设定的规则和算法，将输入端口接收到的数据包转发到对应的输出端口，从而实现不同设备之间的通信。

交换机的转发流程主要包括以下几个步骤：第一步：帧解封当一个数据包到达交换机的输入端口时，首先需要对数据包进行帧解封。

帧解封是将数据包从封装的物理层帧中提取出来，提取出的内容包括源MAC地址和目标MAC地址。

第二步：查找转发表交换机内部有一个转发表，用于存储端口和MAC地址的对应关系。

转发表中的每一项都包括一个MAC地址和一个对应的端口号。

当交换机收到数据包时，会查找转发表，以确定数据包应该转发到哪个端口。

如果转发表中有对应的条目，则将数据包发送到指定的端口；如果没有对应的条目，则进行第三步操作。

第三步：学习当交换机收到一个数据包，并且转发表中没有对应的条目时，交换机会将数据包的源MAC地址和接收到这个数据包的端口添加到转发表中。

这个过程被称为学习。

通过学习，交换机能够逐渐建立起端口和MAC地址的对应关系，从而提高转发的效率。

第四步：转发当交换机确定数据包应该转发到哪个端口时，它会将数据包转发到指定的端口。

这个过程被称为转发。

转发通常使用硬件实现，速度更快。

第五步：更新转发表当数据包被成功转发到目标端口后，交换机会更新转发表中的对应条目。

这样，下次有相同的包到达时，交换机就可以直接根据转发表进行转发，提高转发的效率。

交换机的基本原理主要有以下几点：1.学习和记忆：交换机会通过接收数据包来学习和记忆MAC地址和对应的端口号，以建立起转发表。

当交换机收到数据包时，它会查找转发表来确定数据包应该转发到哪个端口。

2.过滤和转发：交换机可以根据MAC地址来进行数据包的过滤和转发。

它只会将数据包转发到目标MAC地址对应的端口，而不会广播到所有的端口。

3.广播和多播：当交换机接收到一个广播或多播数据包时，它会将数据包转发到所有的端口，以确保所有的设备都能收到该数据包。

三层以太网交换机基本原理及转发流程本文简要介绍了三层以太网交换机的二三层转发机制，主要目的是帮助读者进一步了解交换机的基本原理及转发流程，以期有利于更好的从事设备维护工作和建立于进一步学习的索引。

三层以太网交换机的转发机制主要分为两个部分：二层转发和三层交换。

1.二层转发流程1.1.MAC地址介绍MAC地址是48 bit二进制的地址，如：00-e0-fc-00-00-06。

可以分为单播地址、多播地址和广播地址。

单播地址：第一字节最低位为0，如：00-e0-fc-00-00-06多播地址：第一字节最低位为1，如：01-e0-fc-00-00-06(问题1：以03开头的MAC地址是单播MAC地址还是多播MAC地址)广播地址：48位全1，如：ff-ff-ff-ff-ff-ff注意：1）普通设备网卡或者路由器设备路由接口的MAC地址一定是单播的MAC 地址才能保证其及其它设备的互通。

2）MAC地址是一个以太网络设备在网络上运行的基础，也是链路层功能实现的立足点。

1.2.二层转发介绍交换机二层的转发特性，符合802.1D网桥协议标准。

交换机的二层转发涉及到两个关键的线程：地址学习线程和报文转发线程。

学习线程如下：1）交换机接收网段上的所有数据帧，利用接收数据帧中的源MAC地址来建立MAC地址表；2）端口移动机制：交换机如果发现一个包文的入端口和报文中源MAC 地址的所在端口(在交换机的MAC地址表中对应的端口)不同，就产生端口移动，将MAC地址重新学习到新的端口；3）地址老化机制：如果交换机在很长一段时间之内没有收到某台主机发出的报文，在该主机对应的MAC地址就会被删除，等下次报文来的时候会重新学习。

注意：老化也是根据源MAC地址进行老化。

报文转发线程:1）交换机在MAC地址表中查找数据帧中的目的MAC地址，如果找到，就将该数据帧发送到相应的端口，如果找不到，就向所有的端口发送；2）如果交换机收到的报文中源MAC地址和目的MAC地址所在的端口相同，则丢弃该报文；3）交换机向入端口以外的其它所有端口转发广播报文。

简述交换机转发数据帧的工作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!交换机转发数据帧的工作流程1. 引言在计算机网络中，交换机是一种关键的网络设备，用于连接多台计算机，并在它们之间传输数据。

交换机的转发原理(一)交换机的转发什么是交换机？交换机是计算机网络中的一种重要设备，常用于局域网（LAN）中。

它负责在局域网中转发数据包，实现计算机之间的通信。

交换机的工作原理交换机的转发过程包括以下几个步骤：1.入端口：当交换机收到数据包时，首先需要确定数据包是通过哪个端口进入交换机的。

2.学习：交换机会根据数据包中的源MAC地址学习到源设备的MAC地址和对应的入端口。

它会将这些信息保存在转发表中，以便将来使用。

3.转发决策：当交换机收到数据包时，它会检查目的MAC地址在转发表中是否存在。

如果存在，它会将数据包转发到相应的出端口；如果不存在，它会广播数据包到所有出端口（广播风暴）。

4.更新转发表：当交换机收到数据包并进行转发后，它会更新转发表中的相关信息，包括目的MAC地址和出端口。

交换机的转发方式交换机的转发方式包括以下几种：1.存储转发：存储转发是一种较为常见的转发方式。

当交换机接收到完整的数据包后，会先将数据包保存在内存中，然后再进行转发。

这种方式保证了数据包在转发过程中不会出错。

2.切分转发：切分转发是一种更加高效的转发方式。

当交换机接收到数据包后，会在接收数据的同时，将数据解析成帧，并同时进行转发。

这种方式减少了数据包的传输时间，提高了网络的传输效率。

3.公共地址转发：公共地址转发是一种特殊的转发方式。

在某些情况下，交换机会将目的地址为公共地址的数据包转发到指定的接口，而不是广播到所有接口。

总结交换机的转发原理是计算机网络中必须掌握的基本知识之一。

它通过学习源MAC地址并转发数据包到目的MAC地址，实现了局域网中的设备通信。

在实际应用中，不同的转发方式适用于不同的场景，可以根据需求进行选择。

以上是关于交换机转发的简要介绍，希望对你有所帮助！交换机的转发过程详解1. 入端口交换机的每个端口都有一个独特的标识，称为端口号。

当交换机接收到一个数据包时，它首先需要确定数据包是通过哪个端口进入的。

交换机的工作原理
交换机属于存储转发设备，是网络的核心设备，交换机根据所接收帧的目的MAC地址对帧进行存储转发或者过滤，其工作的基本原理如下。

（1）交换机可以在同一时刻实现多个端口之间的数据传输。

为了保证交换机能够根据MAC地址确定将MAC帧发送到某个端口，这就需要在交换机内部创建目的MAC地址到端口的映射关系，即转发表。

（2）交换机刚通电时，转发表为空。

交换机每收到一个数据帧时，它首先会记录数据帧的源端口和源MAC地址的映射关系，并将其添加到转发表中，交换机采用逆向学习法逐步建立起转发表。

只要有一个主机向网络中发送数据，交换机就可以自主学习到该主机的MAC地址，从而更新转发表中的项目。

（3）交换机会读取数据帧的目的MAC地址，在转发表中查找该目的MAC地址对应的端口。

（4）若转发表中有该目的MAC地址的表项，交换机就把帧从表项指明的端口发送出去。

（5）若转发表中没有该目的MAC地址的表项，则交换机将该帧发送到除源端口以外的其他所有端口。

（6）考虑到网络的拓扑结构会时常更新，为转发表的每个表项设置一个生存期。

当一个表项的生存期到期后，则删除该表项；同
样，转发表通过自主学习创建一个新表项时，也会为其设定一个生存期。

华为公司三层以太网交换机基本原理及转发流程本文简要介绍了华为公司三层以太网交换机的二三层转发机制，主要目的是帮助读者进一步了解华为交换机的基本原理及转发流程，以期有利于更好的从事设备维护工作和建立于进一步学习的索引。

三层以太网交换机的转发机制主要分为两个部分：二层转发和三层交换。

1.二层转发流程1.1.MAC地址介绍MAC地址是48 bit二进制的地址，如：00-e0-fc-00-00-06。

可以分为单播地址、多播地址和广播地址。

单播地址：第一字节最低位为0，如：00-e0-fc-00-00-06多播地址：第一字节最低位为1，如：01-e0-fc-00-00-06广播地址：48位全1，如：ff-ff-ff-ff-ff-ff注意：1）普通设备网卡或者路由器设备路由接口的MAC地址一定是单播的MAC 地址才能保证其与其它设备的互通。

2） MAC地址是一个以太网络设备在网络上运行的基础，也是链路层功能实现的立足点。

1.2.二层转发介绍交换机二层的转发特性，符合802.1D网桥协议标准。

交换机的二层转发涉及到两个关键的线程：地址学习线程和报文转发线程。

学习线程如下：1）交换机接收网段上的所有数据帧，利用接收数据帧中的源MAC地址来建立MAC地址表；2）端口移动机制：交换机如果发现一个包文的入端口和报文中源MAC地址的所在端口不同，就产生端口移动，将MAC地址重新学习到新的端口；3）地址老化机制：如果交换机在很长一段时间之内没有收到某台主机发出的报文，在该主机对应的MAC地址就会被删除，等下次报文来的时候会重新学习。

注意：老化也是根据源MAC地址进行老化。

报文转发线程:1）交换机在MAC地址表中查找数据帧中的目的MAC地址，如果找到，就将该数据帧发送到相应的端口，如果找不到，就向所有的端口发送；2）如果交换机收到的报文中源MAC地址和目的MAC地址所在的端口相同，则丢弃该报文；3）交换机向入端口以外的其它所有端口转发广播报文。
