电工必备｜电路图开关插座水晶头接线图大全非常值得收藏！灯三控接线图双控灯三联开关接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。
双控灯的原理图三联开关接线图很多电工强电做的非常牛，但是弱电就非常的一般，我接触过好几个是不会打水晶头，我也是对他们非常的无语，下面小编就来说说网线水晶头的制作方法：目前水晶头的排线国际标准有四种，我们今天只介绍常用的两种！T568A线序为：白绿绿白橙蓝白蓝橙白棕棕（交叉线使用）T568B线序为：白橙橙白绿蓝白蓝绿白棕棕（常用标准）USOC(8)线序为：白棕绿白橙蓝白蓝橙白绿棕（不常用）USOC(6)线序为：空白绿白橙蓝白蓝橙绿空（不常用）我们平时用的都是直通线，就是两头排线标准是一样的，交叉线在很少时候使用，比如两台电脑相连pc-pc，同性设备用交叉，异性设备用直通线！今天主要介绍T568B线序为：白橙橙白绿蓝白蓝绿白棕棕（常用标准）：工具如下：（一把水晶头压线钳即可）+网线+水晶头拿出网线利用水晶钳剥线刀片切割一圈。
拨开后如图白橙橙白绿蓝白蓝绿白棕棕回开缠绕的网线，更具顺序拉直，切掉多余长度，插入水晶头，注意不要放反了，我遇见过新手很多反着放水晶头！做出来顺序是反着的！做好后在检查一下，皮一定要包进去，网线是否已经抵到水晶头切片，防止某机芯不到位而无法通信的情况！白橙橙白绿蓝白蓝绿白棕棕(平常我们使用的两头都是t568b 标准的直通线)两头一样！一个完美的水晶头就做好了。
详尽电线接头接法图解，看了都说实用！今天小编为大家整理了非常详尽的图解各种电线接头的接法，很实用呢~看完这篇文章你一定会收获满满！一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
1、单股铜导线的直接连接1)小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密缠密绕5～6圈后剪去多余线头即可。
图12)大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图23)不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
图32、单股铜导线的分支连接1)单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图42)单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
仪表、电线接头图解大全，新手也能看懂！仪表接头仪表接头包括所有仪表的表接头、仪表管道接头、仪表阀门接头、仪表取源部件接头、仪表电气接头、金属软管接头等等。
它品种繁多，规格各异，每种仪表接头都有其自己的功能。
1、管接头的结构：标准的管接头由螺帽、卡环（有的只有一个卡环）、接头、以及管子组成。
标准的管接头安装好的形状如图：管接头的密封的原理：是通过螺帽的紧固，使卡环压迫管子变形，形成密封。
2、快速接头安装及拆卸步骤安装步骤1、在有螺纹的快速接头处用生料带缠绕适量厚度;2、用合适的力量拧紧快速接头;3、将要插入的管子顶端用切刀垂直切平;4、将切好的管子顶端插入快速接头，用力插到底;5、验证管子是否连接牢固，用适当的力量拔一下管子，管子拔不出即可。
拆卸步骤1、首先检查通过接头管路的介质是否隔断；2、一手用食指和拇指将夹头向快速接头处按住的同时，另一只手将管子拔出。
3、新管接头的安装步骤一：将管子插入接头中，确认低到螺帽的低端步骤二：用手将螺帽旋紧，并在一位置上做好记号（见6点处）步骤三：用扳手将螺帽顺时针旋转1又1/4圈，见记号在9点处4、新管接头的安装的注意事项对于1英寸（25mm）及以下管径，用手旋紧后再用扳手旋转1¼圈即可。
对于1/16、1/8和3/16英寸（2、3、4mm）管径，只需用扳手旋转3/4圈即可。
对于1 ¼、1 ½、2英寸和28、30、32、38mm管径的接头安装，则需要专业工具，因在现场使用很少。
图示中可以看出管子的变化：5、管接头的再安装对于已经上紧过的管接头，在拆下前请做好螺帽与接头之间位置的记号，在重新安装时，首先用手将螺帽上紧，再用扳手将螺帽上到原来的位置即可。
对于重复拆装多次的管接头，可以在螺帽上到原位置后，再旋转10°～20°（不超过六角螺帽一面的1/3，即不超过B 处）。
生产厂家提供专用工具，可以用来检查管接头是否上紧，不同的管径有不同的标准通过这种工具可以辨别管接头是否上紧，请注意：它只适用1英寸（25mm）及以下的金属管接头选择管子时注意事项：要注意管子的壁厚在规定的范围内（见下表），因为管壁太厚，卡环不起作用，管壁太薄，会引起管子变形开裂。
9．6．6．6 多芯铜线分支连接1．缠卷法：将分文线折成90。
紧靠干线。
在绑线端部适当处弯成半圆形，将绑线短端弯成与半圆形成90。
角．并与连接线靠紧，用较长的一端缠绕，其长皮应为导线结合处直径5倍，再将绑线两端捻续2卷，剪掉余线(闻9—5—12)。
2．中卷法：将分支线破升(或劈开两半)，根部折成90。
紧靠干线，用分支线其中的一根在干线上缠圈，缠绕3—5国后剪断，再用另一根线芯继续缠绕3一；国后剪断，按此方法直至连接到双根导线直径的5倍时为止，应保证各剪断处在同一直线上(图9—6—13)。
3．复卷法：将分支线端破八劈成两半后与干线连接处个央相长度为导线直径的10侣(图9—6—14)。
9．6．6．7 饲导线在接线怠内的连接1．中芯线并接头：导线绝缘台并齐合拢。
在距绝缘台约12mm处用其中一根线芯在其连接端缠绕5—7圈后剪断，把余头并齐折回压在缠绕线上。
2．不同直径导线接头：如果是独根(导线截团小于2．5mm”)或多芯软线时，则应先进行测锡处理。
再将细线在粗线上距离绝缘层15mm处交叉，并将线端部向粗导线(独)端缠绕5—7国，将粗导线端折回压在细线上(图9—6—15)9．6．6．8 lc安全型压线帽此类型压线帽按导线材质的不同分为铜、铝压线帽。
可在接线盒内使用。
铜导线压线帽分为黄、白、红三种颜色，适用于4mm z的2—4条导线的连接。
使用时根据导线的截面，选用不同型号的压线帽。
将导线绝缘层剥去13或10mm，清除氧化物，将线芯插入压线帽的压接管内，若填不实、可将线芯折回头，剥长线头直到填满为止。
线芯插到底后，导线绝缘应和压接口平齐，并包在帽壳内。
用专用压接钳压实即可。
铝导线压线帽分为绿蓝两种，适用于2．5mm”和4mm‘的2—4条导线的连接。
9．6．6．9 绝缘螺旋接线钮(简称接线钮)连接伞方法适用于6mm”及以下的单芯铝导线，施工时剥去导线的绝缘后，在连接时把外露的线芯对齐，顺时针方向拧花，在线芯的12mm处剪去前端，然后选择相应的接线钮顺时针方向拧紧，把导线的绝缘部分拧人接线钮的上端护套内(图9—6—16)。

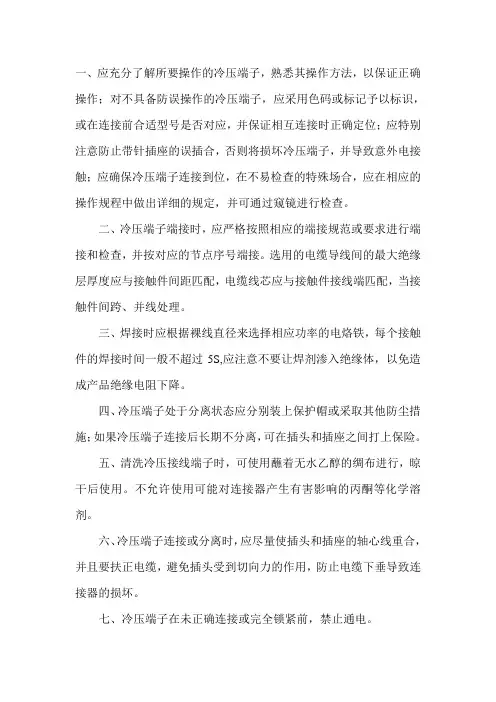

一、应充分了解所要操作的冷压端子，熟悉其操作方法，以保证正确操作；对不具备防误操作的冷压端子，应采用色码或标记予以标识，或在连接前合适型号是否对应，并保证相互连接时正确定位；应特别注意防止带针插座的误插合，否则将损坏冷压端子，并导致意外电接触；应确保冷压端子连接到位，在不易检查的特殊场合，应在相应的操作规程中做出详细的规定，并可通过窥镜进行检查。
二、冷压端子端接时，应严格按照相应的端接规范或要求进行端接和检查，并按对应的节点序号端接。
选用的电缆导线间的最大绝缘层厚度应与接触件间距匹配，电缆线芯应与接触件接线端匹配，当接触件间跨、并线处理。
三、焊接时应根据裸线直径来选择相应功率的电烙铁，每个接触件的焊接时间一般不超过5S,应注意不要让焊剂渗入绝缘体，以免造成产品绝缘电阻下降。
四、冷压端子处于分离状态应分别装上保护帽或采取其他防尘措施；如果冷压端子连接后长期不分离，可在插头和插座之间打上保险。
五、清洗冷压接线端子时，可使用蘸着无水乙醇的绸布进行，晾干后使用。
不允许使用可能对连接器产生有害影响的丙酮等化学溶剂。
六、冷压端子连接或分离时，应尽量使插头和插座的轴心线重合，并且要扶正电缆，避免插头受到切向力的作用，防止电缆下垂导致连接器的损坏。
七、冷压端子在未正确连接或完全锁紧前，禁止通电。
八、在冷压端子的固定、线束的夹紧等场合，使用螺纹连接时应有防松装置（防松螺钉、防松圈、保险丝等）。
九、验收和检测冷压端子时，应按产品有关标准和使用说明书的要求进行。
验收和检验已使用过的电连接器，应在产品有关标准和使用说明书的基础上降低要求进行，使用的工装冷压端子应完好无损，性能合格；探针应符合标准要求，否则易造成插孔损伤。
操作方法1.1剥去导线的绝缘层1.1.1使用工具剥线钳，电工刀，螺丝刀，卷尺。
1.1.2技术要求剥去导线（电缆）绝缘层时，不得损害线芯，并使导线线芯金属裸露。
绝缘层剥去的长度应符合图1~图3的要求，使用笼式端子免冷压端子时绝缘层剥去的长度应符合表1规定的要求；非正面接线及其他笼式弹簧接线不知道剥线长度时，先把专用螺丝刀插入冷压端子的工艺方孔中，使冷压端子弹簧孔张开，把电线插到冷压端子圆孔最深处（遇到阻力为止），取出专用螺丝刀，插入专用螺丝刀，取出导线，此时导线压痕距离导线端头的长度即为该冷压端子端线长度。
经典电气接线图（值得收藏）！1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
电缆接头做法图解与电缆接头规范要求-电气技术电缆接头做法图解电缆接头又称电缆头。
电缆线路两末端的接头称为终端头，中间的接头称为中间接头，终端头和中间接头又统称为电缆头。
电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。
电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。
电缆头一般是在电缆敷设就位后在现场进行制作，它的要紧的作用：使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。
若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也会侵入电缆内部，使纸绝缘性能下落。
电缆头制作的方法很多，但目前大多使用的是热缩式和冷缩式两种方法。
冷缩式电缆头与热缩式电缆头比较，具有制作简便；受人为阻碍因素小，冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用，使电缆和附件始终保持良好的结合状态等优点，但成本高。
而热缩式电缆头与冷缩式电缆头相比要紧优点只是成本低，因此，目前在10KV以上领域，广泛使用冷缩式电缆头。
低压电缆接头做法图解1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。
2、《修建施工设备图集电气》中有关接法图如下：3、电线接线要格外留心：绕线的圈数非常多于5圈，一同联络本地质监有些恳求，绝缘层是用接线帽，仍是用搪锡外包绝缘胶带。
装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。
19.1.1 装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。
工具、仪表和材料剥线钳压线钳（包括2.5mm钳口）同轴电缆，组件如图19-1所示直式BNC公接头，组件如图19-1所示图19-1 BNC接头与同轴电缆操作步骤依照同轴线材的不同，按照图示尺寸将同轴电缆剥开，露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体，如图19-2所示。
其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推举长度如表19-1所示。
电工单股线和多股线及线鼻子的做法一般导线与接线端子连接时,如果是10m㎡及以下的单股导线,需要在导线端部弯一圆圈接到接线端子上。
而如果是４ｍ㎡以上的多股铜线则需装接线鼻子，再与接线端子连接。
导线的几种连接方法1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。
最后将剖开的绝缘层折叠，齐根剖削。
剖削绝缘时不要削伤线芯。
2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
(2) 单股铜芯导线的T 形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。
3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。
理平线芯，把7根线芯分成2、2、3三组，把第一组2根线芯扳紧，顺时针方向紧密缠绕2圈后扳平余下线芯，再把第二组的2根线芯扳垂直。
用第二组线芯压住第一组余下的线芯紧密缠绕2圈扳平余下线芯，用第三组的3根线芯压住余压的线芯，，紧密缠绕3圈，切除余下的线芯，钳平线端，用同样的方法完成另一边的缠绕，完成7股导线的直线连接。
(2) 7股铜芯导线的T形分支连接剖削干线和支线的绝缘层，绞紧支线靠近绝缘层1/8处的线芯，散开支线线芯，拉直并清洁表面，所示。
把支线线芯分成4根和3根两组排齐，将4根组插入干线线芯中间，所示。
把留在外面的3根组线芯，在干线线芯上顺时针方向紧密缠绕4～5圈，切除余下线芯钳平线端。
架空线路铝导线的压接法
由于铝极易氧化，并且氧化膜的电阻很高，因此铝导线一般应采用钳压法连接，如图所示。
图导线的压接法
钳压法的操作方法如下：
①将准备连接的两个断头用绑线扎紧后再锯齐。
②根据导线规格选择适当的铝压接管及钳压模。
③用汽油清洗管内壁及被连接部分导线的表面，并在导线表面涂一层电力脂（导电膏）或中性凡士林。
④将连接的两根导线的端头穿人钳压管中，导线端头露出管外部分不得小于20mm。
用于钢芯铝绞线的钳压管中，两导线间夹有一条铝垫片，可增加接头的连接力，使接头良好。
⑤用压接钳按顺序压出一定数量的凹坑，每个压坑应一次压完，中途不能间断。
导线的型号不同，压坑的深度也不同。
压坑过深，会使导线受到损伤，影响机械强度；压坑过浅，可能压接不紧，导线会被抽出来。
超全的电工接线图解，一看就懂！PART 1导线连接的基本要求：导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
PART 2常用连接方法：需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
01单股铜导线的直接连接小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
02单股铜导线的分支连接单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3 图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
（a）（b）图503多股铜导线的直接连接多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

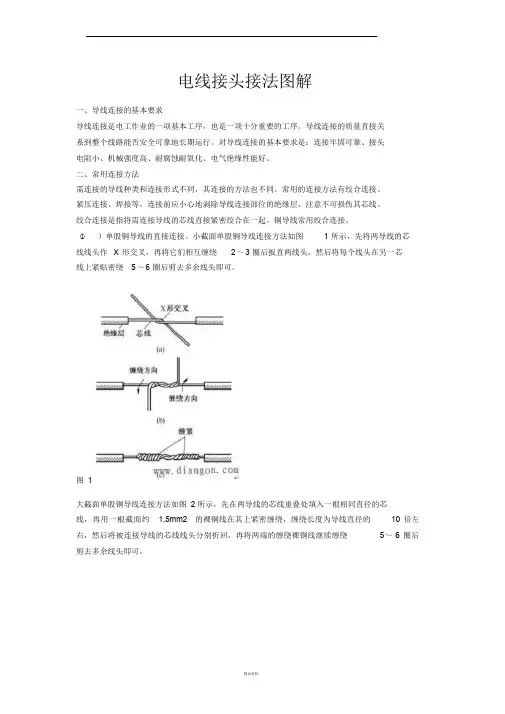

电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1））单股铜导线的直接连接。
小截面单股铜导线连接方法如图 1 所示，先将两导线的芯线线头作X 形交叉，再将它们相互缠绕 2 ～3 圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕 5 ～6 圈后剪去多余线头即可。
图 1大截面单股铜导线连接方法如图 2 所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约 1.5mm2 的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10 倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6 圈后剪去多余线头即可。
图 2不同截面单股铜导线连接方法如图 3 所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6 圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4 圈后剪去多余线头即可。
（2））单股铜导线的分支连接。
单股铜导线的T 字分支连接如图 4 所示，将支路芯线的线头紧密缠绕在干路芯线上 5 ～8 圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕 5 ～8 圈后剪去多余线头即可。
图3 。
图 4单股铜导线的十字分支连接如图 5 所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8 圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)] ，也可以向左右两个方向缠绕[见图5(b)] 。
电缆接头的方法1：去掉绝缘层，不得损坏导体。
2：三根导线长短错开
3：刮净导体绝缘漆膜
4：保证接头不存有油、水和其它污物。
1：把接头分为数股（不少于六股）均匀分
开。
2：把两个接头交叉在一起。
交叉长度以两
端线头与绝缘层对齐为宜。
1：把各股紧合一起，从中部分出一股向
一端缠绕,使各股一次缠绕完毕。
2：另一端以同样方法进行。
3：用手钳把接头缠紧，有条件时把接头
挂锡，使效果更佳。
1：先用普通塑料绝缘胶带对缠绕部分包扎两层，包扎要紧。
2：亚敏粘胶带（黑色）包扎三层，每包扎一层用手挤压一次，保证包扎质量。
3：最后用塑料绝缘胶带包扎两层即可。
1：先整理好小接头，用亚敏胶粘带包扎五层，（不得少于四层），并要包住电缆护套部分25mm以上。
2：用塑料绝缘胶带包扎三层，两端超过前一层5mm以上.最好在用50mm宽，长度适当的自行车内胎，锉净两面，涂上胶水，在接头外面缠绕一层，起保护作用。
采用电弧焊接头更佳也可采用套管冷压接头方法
在包扎第一层黑胶布时，不得让铜丝头漏
出或扎透胶布
请你注意1：包扎接头前需要检查电机的绝缘，符合说明书要求方可接线，接头包好后必须在室温水中浸泡十二小时后，测量绝缘，达到要求后方可下井。
2：两种胶带均有弹性，包扎时应拉紧，最后一层包完后原处绕几圈，防止长时间后脱开。
3：每个接头在包扎中，当胶带缠绕到两端头时,后缠绕层必须超出前层5mm以上。
4：包扎三根单蕊引导线时，把亚敏胶带卷成三角形状垫入空隙处,以防水渗入。
电缆线接头处理方法
以下是电缆线接头的处理方法：
1.压线帽接线法：此种方法是最安全、最标准同时也是最实用的电线接头方法。
但是它需要使用专用的工具来进行处理。
具体流程是将压线帽套在电线接头上，然后使用特殊的压线钳来进行压紧。
此外，压线帽的大小应根据要连接的电线线径的大小与导体根数来确定。
使用专用接线帽的方法，既简洁又方便，但压接帽必须具较高的阻燃性。
2.使用接线盒的方法：接线盒、接线柱内只允许一根导线连接。
提醒大家一下确每一根电线都要串线管保护。
筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象这是施工规范，是每个电工的应该的做到的，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电工接线帽使用方法电工接线帽是一种常用的电气连接器，用于连接电线和电缆。
它具有简单易用、安全可靠、耐高温等优点，广泛应用于家庭、工业、建筑等领域。
下面介绍一下电工接线帽的使用方法。
1. 选择合适的接线帽在使用接线帽之前，需要根据电线的规格和数量选择合适的接线帽。
一般来说，接线帽的规格应该与电线的规格相匹配，以确保连接的安全可靠。
同时，还需要根据电线的数量选择合适的接线帽，以免出现连接不紧密或者接触不良的情况。
2. 剥离电线绝缘层在连接电线之前，需要先将电线的绝缘层剥离一定长度，露出一定长度的导体。
一般来说，剥离的长度应该根据接线帽的规格和电线的规格来确定，以确保连接的可靠性。
同时，还需要注意不要将导体剥断或者剥太多，以免影响连接效果。
3. 插入电线将剥离后的电线插入接线帽中，确保导体插入到接线帽的深度足够，以确保连接的可靠性。
同时，还需要注意不要将电线插入过深，以免影响接线帽的使用寿命。
4. 旋紧接线帽将接线帽旋紧，确保电线与接线帽之间的连接紧密可靠。
在旋紧接线帽的过程中，需要注意不要用过大的力气，以免损坏接线帽或者电线。
5. 检查连接效果连接完成后，需要检查连接效果，确保连接紧密可靠。
可以用万用表等工具进行测试，以确保连接的电阻值符合要求。
如果发现连接不良或者电阻值过大，需要重新检查连接，直到连接效果符合要求为止。
总之，电工接线帽是一种常用的电气连接器，使用方法简单易懂。
在使用接线帽的过程中，需要注意选择合适的接线帽、剥离电线绝缘层、插入电线、旋紧接线帽和检查连接效果等步骤，以确保连接的安全可靠。
