船舶主干电缆综合布置设计规范

船舶电缆布线工艺规范1. 引言本文档旨在制定船舶电缆布线的工艺规范，以确保船舶电缆布线的安全性和可靠性。

该规范适用于各类船舶电缆系统的布线工作，包括电力、通信、控制等方面的电缆。

2. 布线流程2.1 设计前期在进行船舶电缆布线前，应进行概念设计和布线计划的制定。

概念设计应考虑电缆走向、敷设路径、电缆槽和穿越点等因素。

布线计划应详细列出电缆的数量、规格、长度以及连接点等信息。

2.2 材料准备选择符合国家标准和相关规范的电缆材料，包括导体、绝缘材料、护套等。

应确保材料的质量可靠，并进行充分的准备工作。

2.3 敷设和连接根据布线计划确定的路径，进行电缆的敷设工作。

应注意电缆的弯曲半径和防护措施，避免损坏和电缆短路。

连接工作应按照标准的接线方式进行，确保连接牢固可靠。

2.4 吊装和固定完成电缆敷设和连接后，应进行吊装和固定工作。

吊装时要采取安全措施，确保电缆不受损。

固定要牢固可靠，避免电缆移动或受挤压。

2.5 安全检查完成布线后，应进行安全检查。

检查包括电缆连接是否正常、绝缘是否完好以及整体布线是否符合要求。

3. 质量控制为确保船舶电缆布线的质量，应进行严格的质量控制。

包括选用合格的材料、制定严格的施工手册、严格控制施工过程、进行必要的检验和测试等。

4. 风险管理在船舶电缆布线过程中，需要进行风险评估和管理。

特别是在敷设、连接和固定等环节，应注意防止损坏、短路和火灾等风险的发生。

合理规划布线路径和采用适当的保护措施是降低风险的关键。

5. 培训与维护为确保船舶电缆布线的长期可靠运行，应进行相关人员的培训和维护工作。

培训应包括布线规范和操作技能的培训，以提高人员的专业素质。

维护工作包括对电缆的定期检查、保养和维修，及时发现并处理问题。

6. 结论本文档指导了船舶电缆布线的工艺规范，包括布线流程、质量控制、风险管理、培训与维护等方面。

通过合理实施工艺规范，可以提高船舶电缆布线的安全性和可靠性，确保船舶正常运行。

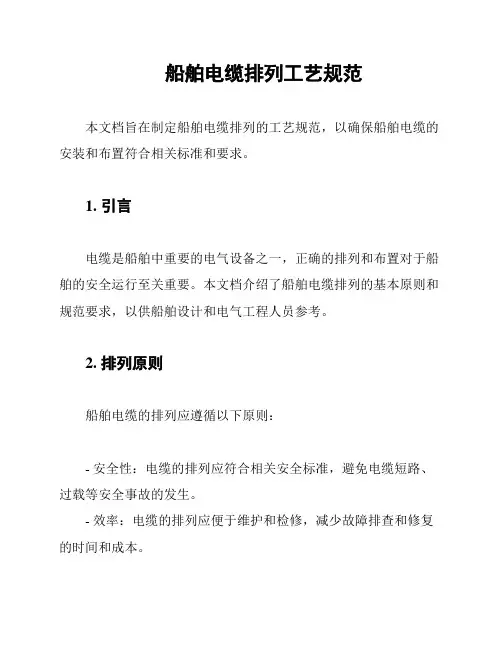

船舶电缆排列工艺规范本文档旨在制定船舶电缆排列的工艺规范，以确保船舶电缆的安装和布置符合相关标准和要求。

1. 引言电缆是船舶中重要的电气设备之一，正确的排列和布置对于船舶的安全运行至关重要。

本文档介绍了船舶电缆排列的基本原则和规范要求，以供船舶设计和电气工程人员参考。

2. 排列原则船舶电缆的排列应遵循以下原则：- 安全性：电缆的排列应符合相关安全标准，避免电缆短路、过载等安全事故的发生。

- 效率：电缆的排列应便于维护和检修，减少故障排查和修复的时间和成本。

- 综合布置：电缆的排列应考虑船舶的整体布局和空间利用效率，以确保最优的电缆安装方案。

3. 规范要求为确保船舶电缆排列的规范性和一致性，以下是一些常见的规范要求：- 电缆通道：船舶应设立专门的电缆通道，以确保不同电缆之间的隔离和保护。

- 标识和编号：每根船舶电缆应进行标识和编号，以方便维护和检修工作。

- 绝缘和屏蔽：电缆的绝缘和屏蔽应符合相关标准，以防止电磁干扰和损坏。

- 弯曲半径：电缆的最小弯曲半径应符合电缆制造商的要求，以避免电缆损坏。

- 防火性能：船舶电缆应具备良好的防火性能，以减少火灾风险。

4. 实施措施为了确保船舶电缆排列工艺规范的实施，建议采取以下措施：- 制定电缆排列方案：在船舶设计阶段，制定详细的电缆排列方案，并与船舶设计、电气工程等相关人员进行协商和沟通。

- 严格执行规范要求：在电缆安装、布置过程中，严格按照规范要求进行操作和施工，确保电缆排列符合规范要求。

- 定期检查和维护：定期对船舶电缆进行检查和维护，及时发现和修复电缆故障，确保船舶电缆的正常运行。

5. 总结船舶电缆排列的工艺规范对于船舶的安全运行至关重要。

本文档介绍了船舶电缆排列的基本原则、规范要求和实施措施，希望能为船舶设计和电气工程人员提供参考和指导。

在实际操作中，应严格遵守相关规范和要求，确保船舶电缆的安装和布置符合最佳实践和标准。

船舶电缆保护工艺规范
1. 引言
船舶电缆保护工艺规范旨在确保船舶电缆在使用和维护过程中的安全性和可靠性。

本规范适用于所有类型的船舶，包括商船、军舰和游艇。

本规范所提供的工艺规范包括电缆敷设、维护和保护。

2. 电缆敷设
2.1 敷设前准备
在敷设电缆之前，必须对船舶进行必要的准备工作。

包括但不限于：
- 清除敷设区域的杂物和障碍物；
- 确保敷设区域无潮湿和腐蚀性环境。

2.2 敷设过程
在敷设电缆时，应注意以下事项：
- 使用合适的工具和设备，确保电缆不被损坏或弯曲过度；
- 保持电缆的适当张力，避免过度拉伸或松弛。

3. 电缆维护
为确保船舶电缆的长期使用和可靠性，应进行定期维护。

维护工作包括但不限于：
- 检查电缆表面是否有损坏或磨损；
- 清洁电缆表面，防止灰尘和腐蚀物的积累；
- 定期检测电缆的电气性能。

4. 电缆保护
为了保护船舶电缆免受外部环境的损害，应采取以下措施：
- 安装合适的电缆保护套管，防止机械损伤和腐蚀；
- 保护电缆端部，避免水分和污染物的进入；
- 防止电缆过热，确保电缆通风良好。

5. 总结
船舶电缆保护工艺规范对于确保船舶电缆的安全性和可靠性至关重要。

在敷设、维护和保护过程中，务必遵循本规范的要求，并严格执行相关的标准和指南。

只有通过正确的操作和维护，船舶电缆才能发挥其正常功能，并提供可靠的电力供应。

> 注意：以上规范仅供参考，请在实际操作中按照相关法规和标准进行。

船舶电缆敷设工艺规范1 范围本规范定了电缆敷设前的准备工作、电缆敷设人员、电缆敷设的基本工艺规定、电缆敷设操作要领及检查。

本规范合用于本公司新建或修理船舶的电缆敷设。

凡属具有特殊规定的电缆敷设, 不属于本规范范围。

2 规范性引用文献CB 3386.1-92 船舶电缆耐火贯穿装置技术条件KD/QJ-37-003 船舶电气设备和电缆接地工艺规范3 电缆敷设前的准备工作3.1准备“电气设备布置图”、“电舾装布置图”、“综合导电系统图”“电气系统图”、“电缆清册”、“隔热布置图”及“防火区域划分图”等。

3.2熟悉本工艺规定和施工方法以及该船舶的电气施工原则工艺。

3.3 准备好电缆敷设用的安装件、支承件、紧固件及施工用工具和材料。

3.4 为便于安装, 电缆安装件、支承件等按施工区域集配。

3.5根据电缆清册进行电缆切割备料。

3.5.1 事先做好电缆临时标牌, 标牌上注明电缆编号、规格、长度、起终点设备名称和位置, 每根电缆二块。

3.5.2按“电缆清册”规定的长度做好电缆穿过隔舱或甲板的停止标记。

3.5.3 每根电缆切割时, 随时将临时标牌包扎于该电缆的两端。

3.5.4 电缆的切口应避免受潮影响绝缘, 必要时可采用包扎封口措施。

3.5.5 按照“电缆清册”规定的拉敷地点及顺序将电缆依次卷入电缆筒备用。

3.6根据“电气设备布置图”、“电舾装布置图”于船上对电缆支承件和贯通件进行定位。

3.7 在船体构件和甲板上开孔3.7.1 开孔一般应为圆形或腰圆形, 如开孔为其它形状, 其折角应为圆角。

3.7.2在横梁、肋骨及纵衍上开孔见图1和表1。

开孔边沿至纵桁面板的距离H应不小于纵桁腹板高度h的40%。

当贯通件开孔尺寸超过上述规定进行强度补偿时,应与船体结构设计联系。

使用的框圈，其钢板厚度与所属构件厚度相当。

2） 对不加强的开孔使用的框圈，可用厚度不小于5mm的扁钢制成，对应加强的孔 1） 开孔应有光滑的边缘和良好圆角。

注：** d≤600* d≤300******材桁 补强表 2实肋板、双层底内旁船中0.75L，中纵桁材甲板居住区、露天货油舱以外其他舱货物舱、机舱、除≤0.5≤0.5≤0.5备注b/B ≤0.25＞0.20.2≤0.25＞0.1650.1650.125≤0.25＞0.125≤0.25＞0.10.1≤0.66＞0.50.5≤0.5＞0.4≤0.5＞0.33≤0.5＞0.250.40.330.250.2≤0.5＞0.2货油舱B区域A区域孔高d/型材高h 不补强 补强不补强构件名称及部位桁材、各种隔板3.7.3 在甲板上开孔3.7.3.1 开孔的形状为圆形或腰圆形, 孔的长宽比不小于2, 其长轴应尽量沿艏艉线方向布置, 以保证在相同的面积情况下减少沿船宽方向的开孔宽度。

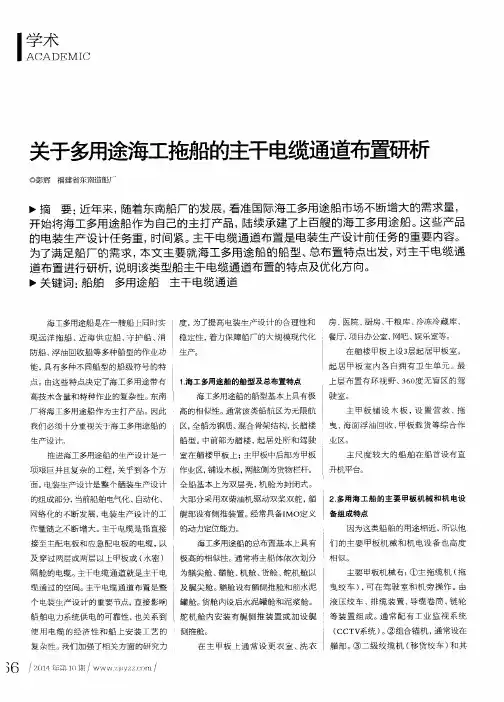

船舶主干电缆综合布置设计规范1 范围本规范规定了船舶主干电缆综合布置设计依据、设计原则、主干电缆走向图的设计要求及设计验证要求。

本规范适用于船舶主干电缆走向图的设计。

2 规范性引用文件Q/SWS 46-001-2003 船舶电缆敷设工艺规范3 术语和定义下列术语和定义适用于本规范：3.1 主干电缆（MAIN CABLES）通常指直接接至主配电板和应急配电板的电缆，以及穿过两层或两层以上甲板或（水密）隔舱的电缆。

3.2 主干电缆走向（CABLE WAY）指主干电缆通过的空间。

4 设计依据4.1 该船入级的船级社规范和建造规格书的要求。

4.2 主干电缆综合布置设计应依据下列图纸：a) 船体布置图及结构图;b) 全船舱室布置图;c) 全船设备布置图;d) 电力系统图;e) 照明系统图;f) 低压系统图;g) 自动化系统图;h) 船内通信和报警系统图;i) 通讯导航系统图;j) 防火防爆区域划分图等有关图纸。

4.3 主干电缆综合布置设绘参考下列图纸:a) 风管布置图;b) 管系布置图;c) 内舾装布置图;d) 隔热绝缘布置图等有关图纸。

5 设计原则5.1 主干电缆综合布置应满足该船入级的船级社规范和建造规格书的要求，并符合Q/SWS46-001-2003《船舶电缆敷设工艺规范》的规定。

5.2 主干电缆综合布置直接影响船舶电力系统供电的可靠性，也关系到使用电缆的经济性和船上安装工艺的复杂性，船体、机装、舾装各专业设计人员应充分考虑电装专业的特点和重要性，在主干电缆综合布置过程中各专业应充分协调。

5.2.1 应与总体专业协商解决专用的电缆垂直通道，此通道通常兼作区域配电室。

根据船舶的大小，在适当位置选择一处或几处多层连续垂直通道。

5.2.2 应与总体专业协商确定电缆水平路径满足平直和连续性要求，应充分注意水密舱、防火隔墙、冷藏舱、电气专用舱室等的布置。

5.2.3 在条件允许的情况下，当电缆通道、管系通道和风管通道并行布置时，应尽量横向展开。

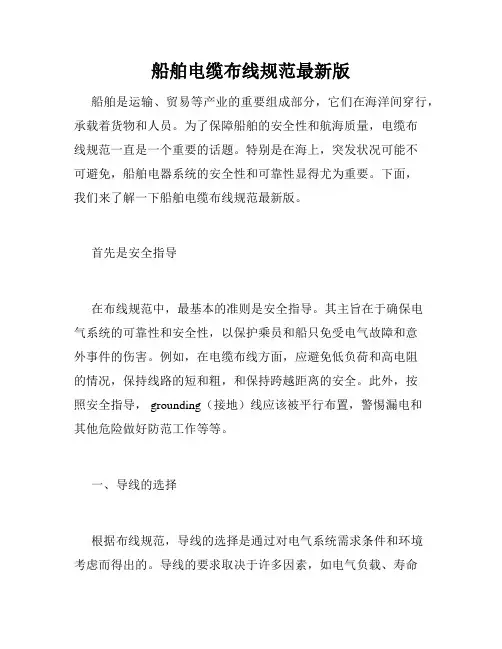

船舶电缆布线规范最新版船舶是运输、贸易等产业的重要组成部分，它们在海洋间穿行，承载着货物和人员。

为了保障船舶的安全性和航海质量，电缆布线规范一直是一个重要的话题。

特别是在海上，突发状况可能不可避免，船舶电器系统的安全性和可靠性显得尤为重要。

下面，我们来了解一下船舶电缆布线规范最新版。

首先是安全指导在布线规范中，最基本的准则是安全指导。

其主旨在于确保电气系统的可靠性和安全性，以保护乘员和船只免受电气故障和意外事件的伤害。

例如，在电缆布线方面，应避免低负荷和高电阻的情况，保持线路的短和粗，和保持跨越距离的安全。

此外，按照安全指导， grounding（接地）线应该被平行布置，警惕漏电和其他危险做好防范工作等等。

一、导线的选择根据布线规范，导线的选择是通过对电气系统需求条件和环境考虑而得出的。

导线的要求取决于许多因素，如电气负载、寿命和耐用性等。

在电缆系统中有许多不同类型的导线可供选择，包括铜线、铝线和其他材料。

最新的船舶电缆布线规范推荐使用铜线，因为它具有高导电率、加工性能好、耐腐蚀等特点。

二、布线拓扑结构拓扑结构是电线、电缆或其他电气物品的形状和排列的物理表示。

布线拓扑结构的目的是为了确保电气系统的可靠性和安全性，包括减少简单故障和更快地定位问题。

一般来说，船舶电缆系统采用点线结构或环状结构，根据电气设备的不同，可以分为集中式、分散式和混合式。

三、电缆层级在电气系统中，电缆层级是指电缆系统中单层电缆的数量和分布情况。

电缆层级分为一级和二级两种。

一级电缆层级体系一般面对主要电力发动机、主要照明和插座等。

而在二级电缆层级体系中，电力发动机、股票室、捕鱼船渔舱等设备都有自己的电缆布线。

四、总线电压和隔离总线电压是指电气系统中使用的最大电压和电压范围，隔离是指电子设备在某些情况下需要与电气系统或设备隔离。

总线电压和隔离是电缆系统的重要组成部分，能够有效降低电气故障和产生电气事故的几率。

最新版的船舶电缆布线规范建议电缆层级和总线电压的设置应该与电气系统的要求相一致。
