09春助理电子工程师论证综合知识试题(带答案)

09年秋电子设计初级、助理工程师实操机考试卷、答案.doc预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制电路设计题（初级、助理必答，35分）1 设计一个带有稳幅功能的文氏电桥振荡器，要求输出峰峰值6V ，频率1kHz 的正弦波。

（1）画出电路原理图。

（10分）（2）给出振荡频率的计算公式，并确定相应的电路参数。

（5分）（3）给出幅度的计算公式，并确定相应的电路参数。

（5分）2 设计一个同相加法电路，实现运算关系：12o s s v v v =+。

（1）画出电路原理图。

（10分）（2）给出计算公式，并确定电路参数。

（5分）程序填空题（初级、助理必答，15分）下面是一段C 语言程序，实现一个8位字符数据的奇数位与偶数位互换的功能（0和1，2和3，4和5，6和7位分别互换）。

请将程序的空白处补充完整，每空5分。

unsigned char fun1(unsigned char s){unsigned char t;t = s & 0x ① ;t = t << 1;s = s & 0x ② ;s = s >> 1;s = s ③ t;return s;}程序设计题（助理必答，25分）已知液晶显示子函数、键盘子程序、数模转换驱动程序定义如下。

/************************************************************ 函数名称：void lcd_string( unsigned char *p, unsigned char flag ) ** 函数功能：1602LCD显示函数** 参数功能：*p ——显示数据首地址；** flag ——显示数据在液晶上的行号，可选1或2 ************************************************************//*********************************************************** 函数名称：KEY_DOWN( void ) ** 函数功能：实现判断按键是否按下功能** 参数功能：KEY_Data ——有键按下，返回键值0~15，** 无键按下，返回-1 ***********************************************************//*********************************************************** 函数名称：void da5615(unsigned int da) ** 函数说明：TI 10位DA TLC5615的驱动程序** 参数功能：da ——DAC待转换的输入数据***********************************************************/1 利用按键与显示子程序，设计一个函数，当按1键时仅在LCD 第1行显示1，当按2键时仅在LCD第2行显示2，当按其它键时不显示。

电子设计工程师认证知识考试题第一部分：基础知识1.定义什么是电流和电压？电流是电荷运动的流动，通常用安培（A）表示。

电压是电力单位电荷的能量，通常用伏特（V）表示。

2.什么是欧姆定律？欧姆定律是描述电流、电压和电阻之间关系的基本定律。

它表明，电流等于电压与电阻之间的比值，即I = V/R。

3.什么是电阻和导电性？电阻是材料抵抗电流流动的能力，通常用欧姆（Ω）表示。

导电性是导电材料传导电流的能力。

4.解释串联和并联电路的区别。

串联电路是将电子元件连接在同一路径上，电流只能顺序通过每一个元件。

并联电路是将电子元件连接在不同路径上，电流可以在不同路径上分流。

5.什么是半导体？半导体是一种介于导体和绝缘体之间的材料，其电阻随着温度和其他条件的变化而变化。

第二部分：数字电路1.什么是逻辑门？逻辑门是基本的数字电路组件，根据输入的逻辑信号产生输出信号。

常见的逻辑门有与门、或门、非门等。

2.解释特殊数字编码的作用。

特殊数字编码是一种将数字表示为二进制编码的方式。

它可以提供更高的数据压缩和容错能力，并提供有效的错误检测和纠正。

3.描述多路复用器和解复用器的功能。

多路复用器是用来将多个输入信号选择一个输出信号的设备。

解复用器是将一个输入信号转发到多个输出信号的设备。

4.什么是触发器？触发器是一种存储器件，用于存储和转换数字信号。

它可以在特定的时钟信号下改变其输出状态。

5.什么是计数器？计数器是一种特殊的触发器，可以在每个时钟脉冲到达时将其输出递增一位。

第三部分：模拟电路1.什么是放大器？放大器是一种电路，可以将输入信号放大到更高的电平，并增加输出信号的功率。

2.描述反馈电路的作用和类型。

反馈电路是将输出信号的一部分送回到输入信号中的电路。

它可以稳定系统的增益和频率响应，并改善系统的性能。

3.什么是滤波器？滤波器是一种电路，用于通过或阻塞特定频率的信号。

常用的滤波器有低通滤波器、高通滤波器和带通滤波器。

4.解释放大器的频率响应。

初级电子工程师论证综合知识试卷答案一、是非题（每题1分，共20分）1、√2、×3、√4、√5、×6、√7、× 8、√ 9、√ 10、× 11、√ 12、× 13、√ 14、× 15、× 16、√ 17、× 18、√19、√ 20、×二、选择题（每题2分，共40分）1、B2、C3、A4、D5、D6、A7、B8、C9、D 10、D 11、C 12、A 13、B 14、D15、B 16、A 17、C 18、C 19、B 20、A三、简答题（每题7分，共14分）1、○1对应于U i的U1波形如图解3.1所示（2分）○2对于U i、U1的U o波形如图解3.1所示（2分）○3左侧运放起过零比较作用，右侧运放起积分作用（3分）2、○1在U X=0时，示波管的图形为上下垂直的一条亮线（2分）○2X轴上应加线性良好的锯齿波电压（3分）○3X轴上的扫描信号应与Y轴上的信号保持同步（2分）四、 综合题（每题13分，共26分）1、○1正弦信号源的电路如图解4.1所示（4分，有框图无电路扣2分）○2RC 正弦波振荡器的频率（3分） f 0=1/2πRC○3电路中R 用双连电位器即可调节f 0的大小（3分） 若用双连电容调也可以，但频率范围要小一点，（扣1分）○4调电位器R 1的阻值，即可实现输出U o 幅度的改变。

由于右侧运放的输入阻抗甚大，不会因R 1的改变而对RC 振荡起什么不良影响（3分）2、○1电路工作在乙类（B 类）状态，放大管的导通角为90º（3分） ○2C 的作用-a.作辅助电源，为下一放大管工作提供能源 b.隔断直流通交流C 的容量大致为220μF ～470μF ，大一点好 （3分）○3根据R L 所获得功率的公式8C C O L V P R ,只要提高供电电源电压，即可有效提高R L 所获得的功率。

（4分）○4存在交越失真解决-在两管的基极电路中串接1～2个二极管，并将其正极引一电阻至VCC（12V）处（3分）。

电子工程师考试试题 一、名词解释：10 1、电池容量： 2、PCM （保护线路规格）：二、问答题：201、如何处理电路中接地的问题？若多个地之间应该怎样隔离？在进行 PCB 设计时，怎么解决多个地连接在一起对电路的干扰？2、功率场效应管（MOS FET 分为哪两类？都有什么区别？它在开关电源和功率 电子线路中都有什么用途？在实际使用功率场效应管的过程中需要注意些什么 问题？三、简答题：301、请简述基本运算电路的分类和相关作用，并画出相应的简图。

2、以下是开关电源的两种工作示意图，请简单描述其变换类型、工作原理和工 作过程： 图一 图二四、综合题：40请简述以下电路的功能、工作原理及每个元器件的用途（TL431为2.5V 的基准电压源），若要让电路实现以下功能：6.0V < VDDC7.1V 时，7.1V < VDDC 7.4V 时， 7.4V < VDD ： 7.7V 时，7.7V < VDD ： 8.4V 时， 电路中R7、R& R9的阻值分别为多少？请写出简单的计算思路和过程。

电子设计工程师认证综合知识考试模拟试题一、是非题（每题 1.5分，共24 分）亮 亮 亮 亮 1 个 LED2 个 LED3 个 LED4 个 LED1、（）变容二极管正常工作时，应加正向电压。

）单片机作串行通信时，其波特率有固定与可变两种方式。

2、）TTL 门电路的标准高电平为 +12V 。

3、 ）通常，电容器的品质因素（ Q 值）要高于电感器。

4、 ）信号源的输出电阻应当大一点好，如此可增大它的带载能力。

5、 ）模拟示波器中，不论是连续扫描还是触发扫描， 扫描信号都应与被测信号同步。

6、 ）要测量某一放大器或网络的幅频特性，应选用频谱分析仪作为测量仪器。

7、 ）可以直接购置到 100 PF 、1100 PF 的电容器。

8、（电压增益高一倍。

在相同条件下，双端输出差动放大器的电压增益要比单端输出差动放大器的9、( ） 只要工作点合适，被晶体管放大器放大的信号就不会失真。

助理电子工程师论证综合知识试题答案2009-4-8一、是非题（每题1.5分，共24分）1、×2、√3、×4、√5、√6、√7、√8、× 9、× 10、× 11、√ 12、√ 13、× 14、√15、× 16、√二、选择题1、B2、C3、A4、D5、C6、D7、D8、A 9、B 10、A 11、C 12、C 13、C三、填空题1、共c、共b；共e2、8；83、在低频条件下（f<fβ）；线性区4、（3E8）16=（0011 1110 1000）25、0100 1000.1001 01016、10ms的延时子程序；保持闭合状态电平7、15～17；14～158、系统仿真；硬件实现四、简答题（每题5分，共15分）1、○1RC<<1us○2RC>>1us○3C与R元件位置互换，且RC<<1us2、○1R阻值很小时，两只发光管均发光○2R阻值较大时，VD1管不发光，VD2发光3、○1A点电压变化为VA=（0～10mA）×200Ω=(0～2)V○2同相放大，放大倍数为：AV=1+150/100=2.5○3V0=VA×AV=(0～2V)×2.5=(0～5)V五、综合题（第1题9分，第2题10分，共19分）1、参考答案：○1电路组成框图如下：○2末级功放的电路如下：供电压至少为+12V∵10Ω上的电压为：V=√P0﹒R = √2.5×10 = 5V○3测输出功率，先测10Ω上的电压为V，然后用下式计算：P=V2/R测效率：η=P0/P DC=P0/(V CC·I0),图中V CC=12V,I0用直流电流表串入电路测量。

2、○1 AV =AV1·AV2=(1+10K/(8.2K+18K))(1+12K/3K)=(1+1)(1+4)=2×5=10注：电位器取1.8KΩ○2 P点电位变化为：5V×0.1/(0.1+3.92)～5V×0.1385/(0.1385+3.92)=0.5/4.02～0.6925/4.0585=124.4mV～170.6mV○3Q点电位变化为：（124.4～170.6）mV×AV=(124.4～170.6)×10 =(1.244～1.706)V○4∵是0～100℃变化范围，若误差为0.2℃，则需选用10位A/D.（1/1024<0.2/100=1/500）。

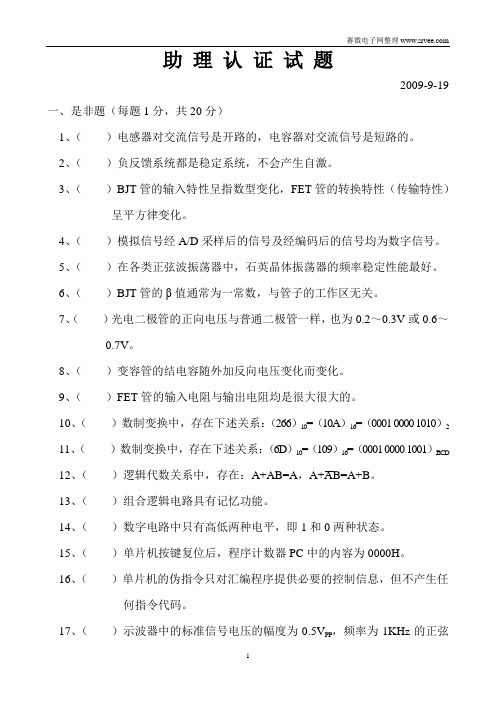

助理认证试题2009-9-19一、是非题（每题1分，共20分）1、（）电感器对交流信号是开路的，电容器对交流信号是短路的。

2、（）负反馈系统都是稳定系统，不会产生自激。

3、（）BJT管的输入特性呈指数型变化，FET管的转换特性（传输特性）呈平方律变化。

4、（）模拟信号经A/D采样后的信号及经编码后的信号均为数字信号。

5、（）在各类正弦波振荡器中，石英晶体振荡器的频率稳定性能最好。

6、（）BJT管的β值通常为一常数，与管子的工作区无关。

7、（）光电二极管的正向电压与普通二极管一样，也为0.2～0.3V或0.6～0.7V。

8、（）变容管的结电容随外加反向电压变化而变化。

9、（）FET管的输入电阻与输出电阻均是很大很大的。

10、（）数制变换中，存在下述关系：（266）10=（10A）16=（0001 0000 1010）211、（）数制变换中，存在下述关系：（6D）10=（109）16=（0001 0000 1001）B CD12、（）逻辑代数关系中，存在：A+AB=A，A+AB=A+B。

13、（）组合逻辑电路具有记忆功能。

14、（）数字电路中只有高低两种电平，即1和0两种状态。

15、（）单片机按键复位后，程序计数器PC中的内容为0000H。

16、（）单片机的伪指令只对汇编程序提供必要的控制信息，但不产生任何指令代码。

17、（）示波器中的标准信号电压的幅度为0.5V PP，频率为1KHz的正弦波。

18、（）当示波器探头拨至×10位置时，此时输入信号被放大了10倍。

19、（）频谱分析仪是检测放大器或网络幅频特性和相频特性的仪器。

20、（）计算机中，CPU取指令的过程是先取操作码，再取操作数。

二、选择题（每题2分，共30分）1、（）标识为224、1K5的电阻器，其电阻值为：A、224Ω、1.5 KΩB、220KΩ、15 KΩC、220 KΩ、1.5 KΩD、224 KΩ、15 KΩ2、（）标识为103、6P8的电容器，其电容量为：A、10000PF、6.8PFB、10000PF、68PFC、103PF、6.8PFD、100000PF、6.8PF3、（）镍锌铁氧体（NX0系列）适用的工作频率范围为：A、几KH Z～几十KH ZB、几KH Z～几百MH ZC、几KH Z～几MH ZD、几百KH Z～几百MH Z4、（）78M××、79M××系列三端稳压电路的工作电流为：A、0.1AB、0.5AC、1AD、1.5A5、（）稳压二极管的动态电阻（交流电阻）大致为：A、几欧至几十欧B、几欧至几百欧C、几十欧～几百欧D、几百欧～几K欧6、（）发光二极管正常工作时的正向压降大约为：A、0.2～0.3VB、0.6～0.7VC、1.5～3VD、0.1～1V7、（）已知常温下BJT管的工作点电流为2mA，则其交流等效电阻r d为多少？且与温度之关系为：A、13Ω，随温度加大而加大B、13Ω，随温度加大而减小C、26Ω，随温度加大而加大D、26Ω，随温度加大而减小8、（）已知电路如图2.1，此电路的分压比U0/U i与频率无关的条件是：A、R1C2=R2C1B、R1C1=R2C2C、R1C1>R2C2D、R1C1<R2C29、（）已知电路如图2.2，此电路的截止频率f H及相移为：A、f H=1/RC，相移为正B、f H=1/RC，相移为负C、f H=1/2πRC，相移为正D、f H=1/2πRC，相移为负10、（）共e、共b、共c放大器中，频率特性最差的放大器是：A、共c放大器B、共c、共b放大器C、共b放大器D、共e放大器11、（）在OTL、OCL、BTL三类功率放大电路中，双电源供电的是：A、OTLB、OCL、BTLC、OTL、OCLD、OTL、BTL12、（）汇编指令：MOV A，R1；的寻址方式为：A、直接寻址B、立即寻址C、寄存器寻址D、寄存器间接寻址13、（）RS-485通信协议的特点是：A、传输速率快，传输距离远B、传输速率慢，传输距离远C、传输速率快，传输距离短D、传输速率慢，传输距离短14、（）已知电路如图2.3，下述哪种说法是正确的：A、R值无论大小，发光管均不亮B、R值无论大小，发光管均亮C、R值为很小时，发光管才能亮D、R值为很大时，发光管才能亮15、（）用汇编语言和高级语言编写的同一功能程序，其所占用的存储单元及执行速度：A、高级语言程序所占的存储单元少，执行速度快B、高级语言程序所占的存储单元多，执行速度慢C、高级语言程序所占的存储单元少，执行速度慢D、高级语言程序所占的存储单元多，执行速度快三、简答题（每题6分，共24分）1、已知放大电路如图3.1，U i为mv级小信号，V AGC是控制放大器增益的控制电压，请回答：○1写出此放大器电压增益的表达式（2分）○2若放大管的工作点已选在线性区中点，问略为变化V AGC的电压，能否改变放大器的电压增益？为什么？（2分）○3若放大管的工作点选在较低或较高的射线性区，略为改变V AGC，能否改变放大器的电压增益？为什么？（2分）2、已知反向放大电路如图3.2，请回答：○1电路中在什么元件上存在什么样的反馈？（1分）○2写出电压放大倍数的计算式（1分）○3电容C1、C2起什么作用？其值大致为多少？（2分）○4C3起什么作用？（2分）3、已知无源滤波电路如图3.3，请回答：○1这是什么滤波电路？画出它的幅频特性曲线（2分）○2输入中的哪些频率信号易通过本电路？（2分）○3电路中的三个电阻值的大小对幅频特性有何影响？（2分）4.请找出图3.4所示的单片机外围电路设计中的错误，并加以改正。

#### 第一部分：基础知识一、选择题（每题2分，共20分）1. 下列哪个不是电子电路的基本元件？A. 电阻器B. 电容器C. 电压表D. 电感器答案：C2. 在数字电路中，TTL逻辑门电路的输入高电平电压范围通常是？A. 0V-0.8VB. 1.2V-2.4VC. 2V-5VD. 5V-10V答案：C3. 下列哪种通信方式属于无线通信？A. 光纤通信B. 同轴电缆通信C. 无线局域网（WLAN）D. 有线电视网络答案：C4. 在电路图中，通常用“GND”表示什么？A. 信号地B. 电源地C. 接地D. 所有以上选项答案：D5. 在CMOS数字集成电路中，N沟道MOSFET（NMOS）和P沟道MOSFET（PMOS）的作用是什么？A. NMOS用于拉高输出电平，PMOS用于拉低输出电平B. NMOS用于拉低输出电平，PMOS用于拉高输出电平C. 两者都用于拉高输出电平D. 两者都用于拉低输出电平答案：B6. 在单片机应用系统中，通常使用什么编程语言进行编程？A. C语言B. JavaC. PythonD. PHP答案：A7. 下列哪个不是模拟电子技术中的基本放大电路？A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 负反馈放大电路答案：D8. 在信号与系统分析中，线性时不变系统的基本特性是什么？A. 线性性和时变性B. 线性性和时不变性C. 非线性性和时变性D. 非线性和时不变性答案：B9. 下列哪个不是PCB设计中的常用材料？A. 玻璃纤维增强塑料B. 环氧树脂C. 铜箔D. 铝箔答案：D10. 在电力电子器件中，下列哪种器件用于功率变换？A. 二极管B. 晶闸管C. 电阻器D. 电容器答案：B二、填空题（每题2分，共10分）1. 电子电路中的基本元件包括_______、_______、_______、_______等。

答案：电阻器、电容器、电感器、二极管2. 数字电路中的基本逻辑门包括_______、_______、_______、_______等。

初级电子工程师认证综合知识试题2009年-4-8一、是非题（每题1.5分，共24分）1、（）实验室中常用的稳压电源，其内阻较大，输出电压很稳定。

2、（）电压表的输入电阻应愈大愈好，以尽量减小对被测电路的影响。

3、（）一放大电路，若要其增益加大，则其频带宽度会减小。

4、（）要使放大器的输出电压稳定，带载能力强，应采用电流负反馈电路。

5、（）纯电阻电路无相移，也无时延，其通带宽度为无穷大。

6、（）晶体管BJT与场效应管均为非线性器件，前者为指数型，后者为平方律型。

7、（）逻辑代数化简中，存在A+AB=A关系。

8、（）多输入端与非门中没有用到的输入端口最好接地，以免干扰信号窜入。

9、（）51单片机的程序计数器PC是一个16位计数器，其内容是正在被执行指令的地址。

10、（）多个TTL电路的输出端可并联使用（线与连接）。

11、（）CMOS门电路的噪声门限通常要高于TTL门电路的噪声门限。

12、（）国标CT4000系列的数字电路相当于国际上的SN54LSXX/74LSXX系列的器件，它们都是低功耗肖特其系列器件。

13、（）51单片机的P0、P1、P2、P3作为通用I/O端口使用时，均需外接上拉电阻。

14、（）51单片机中，当程序读数器PC值超过OFFFH时，CPU将自动转向访问外部程序存储器。

15、（）标称为223的贴片电阻，其电阻值为22kΩ。

16、（）可以直接购买到100PF电容器，1110Ω电阻器。

二、选择题（每题2分，共26分）1、（）长度均为几十米的两平行导线与双绞线相比，其通频带宽度及数据传输速率为：A、二者相差无几，通带均较宽，速率均较高B、二者相差无几，通带均较窄，速率均较低C、前者通带宽、速率高D、前者通带窄、速率低2、（）已知放大电路如图示，若电阻R C值减小，则A、增益下降、通频带变宽B、增益下降、通频带变窄C、增益增大、通频带变宽D、增益增大，通频带变窄3、（）已知放大电路如图示：输出V01、V02与输入V i信号间的相位关系为：A、V01、V02均与V i同相B、V01、V02均与V i反相C、V01与V i同相，V02与V i反相D、V01与V i反相，V02与V i同相4、（）已知桥式整流滤波电路如示，输入交流电压为10V，则二极管的耐压为：A、大于10VB、大于14VC、大于20VD、大于28V5、（）已知音频功率放大电路如图示：电容C的容量大致为（设R的阻值很大）：A、几uFB、几十uFC、几百uFD、几千uF6、（）已知某半导体存储芯片的地址线为12根，则此存储器的存储容量为：A、512KBB、1024KBC、2048KBD、4096KB7、（）下列数据中，数值最小的为:A、（10 1001）2B、（52）10C、（0010 1001）BCDD、（231）168、（）下列各触发器中，具有约束条件的触发器是：A、主从JK触发器B、主从D触发器C、同步RS触发器D、边沿D触发器9、（）常见的8251、8253、8255A集成芯片为：A、8251、8253为串行接口芯片，8255A为并行接口芯片B、8251、8253为并行接口芯片，8255A为定时/计数芯片C、8251、8255A为串行接口芯片，8253为定时/计数芯片D、8251为串行接口芯片，8253为定时/计数芯片，8255A为并行接口芯片10、（）下列论述哪一项是错误的：A、RS-232是同步传输数据的B、RS-232编码协议是传输距离短的主要原因C、RS-422、RS-485的电路原理与RS-232基本相同D、RS-232广泛用于计算机接口11、（）下列论述哪一项是正确的：A、模拟示波器只能观察模拟信号B、数字示波器也能观察模拟信号C、数字示波器只能观察数字信号D、模拟示波器比数字示波器更便宜12、（）用TTL与非门或CMOS与非门组成如图电路，使发光管发光的条件为：A、两类与非门、电位器在任何位置B、只有CMOS与非门、电位器在任何位置C、只有TTL与非门、电位器在任何位置D、两类与非门、电位器在任何位置均不能使发光管发光。

助理工程师试题及答案一、选择题1. 下列哪项是编程语言中的关键字？A. printB. functionC. ifD. variable答案：C. if2. 在电路设计中，下列哪种元器件常用于信号放大？A. 电容器B. 电感器C. 二极管D. 晶体管答案：D. 晶体管3. 在机械工程中，下列哪种材料常用于制造齿轮？A. 铝B. 铜C. 钢D. 塑料答案：C. 钢4. 某公司项目计划预计需要3个月完成，但在第二个月时，已经完成了60%的工作量。

那么项目完成所需的总时间为：A. 1.5个月B. 2个月C. 3个月D. 5个月答案：B. 2个月5. 下列哪项不是软件工程中的一项基本原则？A. 封装B. 继承C. 多态D. 模块化答案：C. 多态二、填空题1. 根据欧姆定律，电阻的计算公式为______.答案：电阻 = 电压 / 电流2. 二进制数1101的十进制表示为______.答案：十进制表示为133. 机械优化设计的目标是______.答案：提高机械结构的性能指标4. 在软件开发过程中，常用的版本控制工具有______.答案：Git、SVN5. 工程项目管理中，PDCA循环的四个环节分别是______.答案：计划、执行、检查、行动三、简答题1. 请简要介绍工程师在项目开发过程中的角色和责任。

答案：工程师在项目开发中扮演重要的角色，其责任包括但不限于：分析和理解项目需求，制定合适的技术方案，编写代码实现功能，进行测试和调试，解决技术问题，与团队成员进行有效的沟通和协作，保证项目按时完成，并确保项目的质量和可靠性。

2. 请简要说明电流、电压和电阻之间的关系。

答案：根据欧姆定律，电流（I）等于电压（V）与电阻（R）的商，即I = V / R。

电流通过电阻时，会产生电压降，其大小与电阻成正比，即V = I * R。

所以，电流、电压和电阻之间可以通过这些公式相互计算和关联。

四、综合题某个工程项目涉及到机械、电子、软件等方面的知识，请根据以下要求进行设计：1. 机械部分：设计一个用于输送物品的传送带系统，包括电机驱动、输送带结构、支撑架等要素。

电子工程师考试试题2、PCM（保护线路规格）：二、问答题：201、如何处理电路中接地的问题？若多个地之间应该如何隔离？在进行PCB设计时，怎么解决多个地连接在一起对电路的干扰？2、功率场效应管（MOS FET）分为哪两类？都有什么区别？它在开关电源与功率电子线路中都有什么用途？在实际使用功率场效应管的过程中需要注意些什么问题？三、简答题：301、请简述基本运算电路的分类与有关作用，并画出相应的简图。

2、下列是开关电源的两种工作示意图，请简单描述其变换类型、工作原理与工作过程：图一图二四、综合题：40请简述下列电路的功能、工作原理及每个元器件的用途（TL431为2.5V的基准电压源），若要让电路实现下列功能：6.0V＜VDD＜7.1V时，亮1个LED；7.1V＜VDD＜7.4V时，亮2个LED；7.4V＜VDD＜7.7V时，亮3个LED；7.7V＜VDD＜8.4V时，亮4个LED，电路中R7、R8、R9的阻值分别为多少？请写出简单的计算思路与过程。

电子设计工程师认证综合知识考试模拟试题一、是非题（每题1.5分，共24分）1、（）变容二极管正常工作时，应加正向电压。

2、（）TTL门电路的标准高电平为+12V。

3、（）通常，电容器的品质因素（Q值）要高于电感器。

4、（）信号源的输出电阻应当大一点好，如此可增大它的带载能力。

5、（）模拟示波器中，不论是连续扫描还是触发扫描，扫描信号都应与被测信号同步。

6、（）要测量某一放大器或者网络的幅频特性，应选用频谱分析仪作为测量仪器。

7、（）能够直接购置到100PF、1100PF的电容器。

8、( ) 在相同条件下,双端输出差动放大器的电压增益要比单端输出差动放大器的电压增益高一倍。

9、( ) 只要工作点合适，被晶体管放大器放大的信号就不可能失真。

10、( ) 交流市电供电的直流稳压电源电路中，整流后的滤波电容器的容量通常为几微法拉。

11、( ) 对40Hz ~ 5kHz 的音频信号作A/D转换时，A/D转换芯片的转换时间至少不应小于100μs。
