Surfer中网格化方法的选取方法

  • 格式：ppt
  • 大小：1.92 MB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

Surfer软件使用教程

Surfer软件使用教程

Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面·22·3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

Surfer使用教程

Surfer使用教程

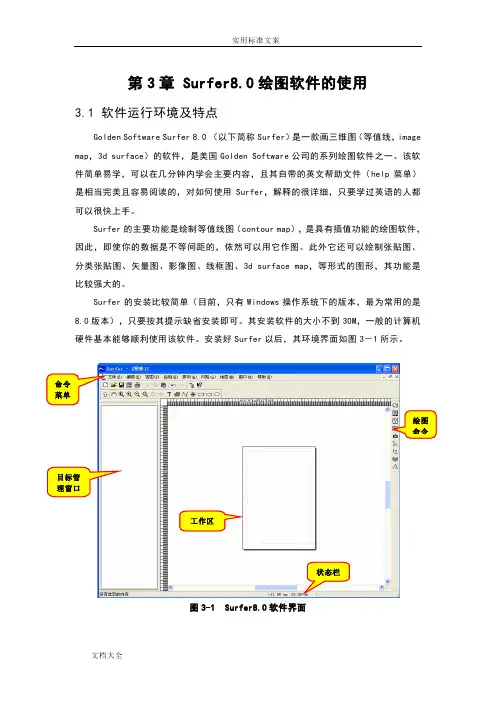

第3章 Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图 3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

surfer插值

surfer插值

1、打开带有底图surfer11，点击Grid/Data，弹出一个Open Data的窗口，选择一个包含有成图所需数据的excel表格。

2、点击所选excel文件，会出现一个Grid Data（网格化数据）的窗口，选择所要成图的三列数据X，Y，Z（对应于excel表格中数据，Z为你需要画等值线图的参数），并选择网格化方法（Gridding Method），不同的需求可选择个的网格化方法。

3、选择存路径等，最后点击OK，就会输出一个grd文件并关闭Gridding Report, 得到插值的网格化grd.文件。

4、选择菜单栏Map/New/Contour Map，或者右击左边菜单栏里的Map/Add/Contour Layer，
5、找到上面的grd文件所在位置，点击打开，就得到所要的平面等值线图（未上色）。

如果等值线不够平滑，可以点击Contours...,在左下属性管理（Property Manager）选择General/Smoothing，进行None,Low,Medium,High四种不同程度地平滑
6、然后就是为等值线图上色；点击Contours...,在左下属性管理（Property Manager）选择Levels/Filled Contours/Fill Colors，勾选Fill Contours和Color Scale。

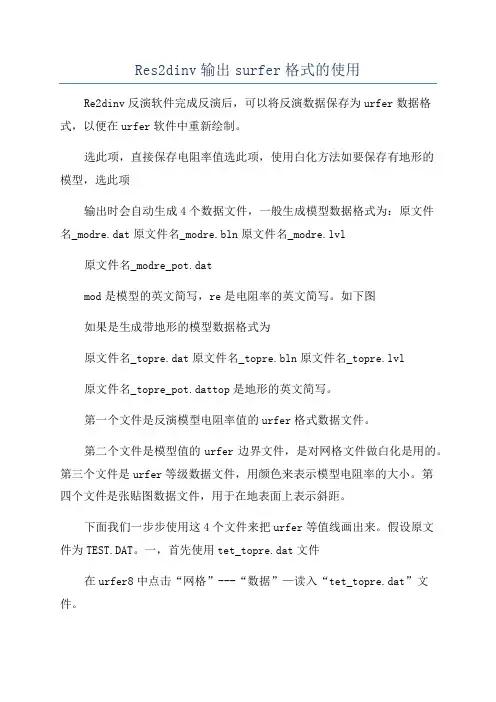

Res2dinv输出surfer格式的使用

Res2dinv输出surfer格式的使用

Res2dinv输出surfer格式的使用Re2dinv反演软件完成反演后，可以将反演数据保存为urfer数据格式，以便在urfer软件中重新绘制。

选此项，直接保存电阻率值选此项，使用白化方法如要保存有地形的模型，选此项输出时会自动生成4个数据文件，一般生成模型数据格式为：原文件名_modre.dat原文件名_modre.bln原文件名_modre.lvl原文件名_modre_pot.datmod是模型的英文简写，re是电阻率的英文简写。

如下图如果是生成带地形的模型数据格式为原文件名_topre.dat原文件名_topre.bln原文件名_topre.lvl原文件名_topre_pot.dattop是地形的英文简写。

第一个文件是反演模型电阻率值的urfer格式数据文件。

第二个文件是模型值的urfer边界文件，是对网格文件做白化是用的。

第三个文件是urfer等级数据文件，用颜色来表示模型电阻率的大小。

第四个文件是张贴图数据文件，用于在地表面上表示斜距。

下面我们一步步使用这4个文件来把urfer等值线画出来。

假设原文件为TEST.DAT。

一，首先使用tet_topre.dat文件在urfer8中点击“网格”---“数据”—读入“tet_topre.dat”文件。

网格化数据时，网格化方法可选择克里格方法或自然邻近点法，克里格法在网格化较小数值时，容易插值出负值，而自然邻近点法则不会出现此问题。

网格线的间距要选小一点，即行数要多一些，这样做白化时，白化的边界不会出现很严重的锯齿状条纹。

当然，如果行数太大，计算量也较大，实际中根据情况灵活选择，满足要求即可。

可选择不同的网格化方法某,Y方向的网格线行数可选择多一点网格文件创建后，网格化插值算法会将数据文件插值为一个矩形的网格文件(以某，Y方向的最大值插满整个网格)如果直接绘制等值线图，会形成一个矩形的等值线图，这并不是我们需要的，因为反演后的模型数据不一定是矩形的，而且有地形的话，形状还会更复杂一些，这时，就需要使用网格白化的功能将没有实际数据的地方但又插值出的数据去掉。

surfer使用方法

surfer使用方法
计算机制图与数据库
8.00
7.00
6.00
5.00
4.00
3.00
2.00
1.00
化 探 数 据 基 本 处 理
0.00 1.00 2.00 3.00 4.00 5.00 6.00 7.00 8.00 9.00 10.00
0.00
-1.00 -1.00
21900
9
19600
8.5
8
17300
7.5
方法设置对话框

选项（Options）
允许为选择的方法指定网格化选项。对话框因 网格化的方法不同而不同。对所有方法都有两 项共同选项，即
各向异性（Anisotropy）
是指数据点之间的优 势方向，通过指定不同方向的不同半径来实现。 解释为给于一个方向轴上的点较大的权重，而 减弱另一个方向轴上的点权重。在许多情况下， 不必使用各向异性。
( 4.2, 8.1) ( 6.1, 7.9)
( 2.6, 7.2)
( 7.2, 6.6) ( 2.8, 6.3)
(6.2, 5.8) ( 4.8,5.6)
二、创建等值线图
等值线图是一种代表三维数据的平面图形，它是基本数据 文件[.dat]经 Surfer 的 Grid 命令生成网格化文件[.GRD]后 ，由Contour 命令生成。即，创建等值线图包括以下两个 步骤：
基本粘贴 Post 分类粘贴 ClassPost
x y labels 1 labels 2 … 2587 3264 Well 25 0.58 x y Ø ¿ Ö Æ Ö µ 2587 3264 100 labels 1 … 0.58
4 边界文件[.bna]
边界文件是用于存储封闭线、曲线、和点的ASCII 格式的文件。用于生成规则或不规则的边界线， 其扩展名为.bna。其要求的数据格式是：

Surfer

Surfer

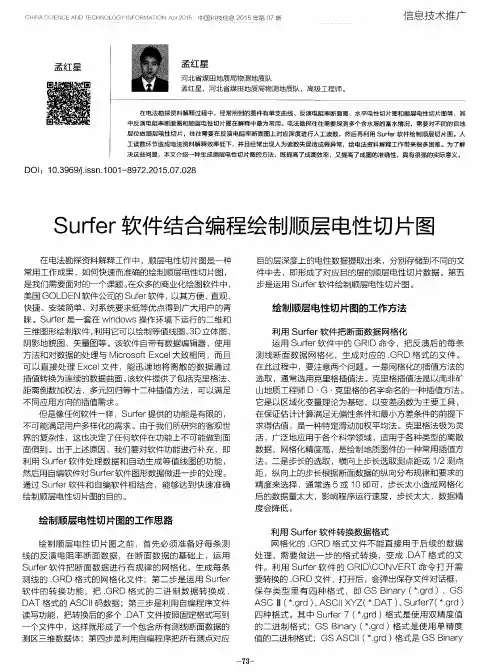

Ｃ ｑ ｉ Ｎ Ａ Ｓ Ｃ ． ！ Ｅ Ｉ ， Ｉ Ｃ Ｅ Ａ Ｎ Ｄ ｉ Ｅ Ｃ Ｆ ｉ Ｎ Ｏ！ 一 Ｏ Ｇ ＹＩ Ｎ Ｆ Ｏ Ｒ Ｍ Ａｆ ｉ Ｏ Ｎ Ａ ｒ ｘ ２ ０
中禹科技信息 ２ ０ １ ５年第 ０ ７期
Hale Waihona Puke 信息技术推广 孟红 星
孟 红星
河 北 省 煤 田地 质 局 物 测 地 质 队
山地质 工程 师 Ｄ － Ｇ・ 克里 格 的名字 命 名的一 种插 值方 法 。 它是 以区域 化变 量理 论 为基础 ，以变差 函数 为 主要 工具 ， 在 保证 估计 计算 满足 无偏 性条 件和 最小 方差 条件 的 前提 下 求 得估值 ，是一 种特 定滑 动加 权平 均法 。克 里格 法极 为 灵 活 ，广 泛地 应用 于各 个科 学领 域 ，适用 于各 种类 型 的离 散 数据 ，网格 化精 度高 ，是 绘制地 质 图件 的一 种 常用插 值 方 法 。二是 步 长的 选取 ，横 向上 步长 选取 测点 距或 １ ／ ２测点 距 ，纵 向上 的步 长根 据断 面数据 的 纵 向分布 规律 和要 求 的 精度 来 选择 ，通 常 选 ５或 １ ０即可 ，步 长太 小 造成 网格 化 后 的数据 量太 大 ，影 响程序 运行 速度 ，步长 太大 ，数 据精 度会 降低 。
美 国 ＧｏＬ Ｄ Ｅ Ｎ软件 公司 的 Ｓ ｕ ｆ ｅ ｒ 软件 ， 以其 方便 、 直观 、 快 捷 、安装 简单 、对 系统 要求低 等优 点 得到 广大 用户 的青 睐 。Ｓ ｕ ｆ ｅ ｒ 是 一 套在 ｗｉ ｎ ｄ ｏ ｗｓ操作 环境 下 运行 的 二维 和 三维 图形 绘制 软件 ， 利用 它可 以绘制 等值 线 图 、 ３ Ｄ立体 图 、 阴影 地貌 图 、矢量 图等 。该 软件 自带 有数 据编 辑器 ，使 用 方法 和对 数 据的 处理 与 Ｍｉ ｃ ｒ ｏ ｓ ｏ ｌ ｆ Ｅ ｘ ｃ ｅ ｌ 大 致相 同 ，而 且 可 以 直接 处 理 Ｅ ｘ ｃ ｅ ｌ 文 件 ，能 迅 速 地 将 离 散 的 数据 通过 插值转换为连续的数据曲面 。 该软件提供了包括克里格法、 距 离 倒数 加权 法 、多元 回 归等 十 二种插 值 方法 ，可 以满足 不 同 应用 方 向的插值 需求 。 但是 像任 何软 件一样 ， Ｓ ｕ ｆ ｅ ｒ 提供 的功 能是 有 限的 ， 不 可能 满足 用 户多样 化 的需求 。由于我 们所 研究 的客 观世 界 的复 杂性 ，这 也决 定 了任何 软件 在功 能上 不可 能做 到面 面 俱到 。出于上 述原 因 ，我们 要对软 件 功能 进行 补充 ，即 利用 Ｓ ｕ ｆ ｅ ｒ 软 件 处 理 数据 和 自动 生 成 等 值线 图的 功 能 ， 然 后用 自编软 件２ － ， Ｊ － Ｓ ｕ ｒ ｆ ｅ ｒ 软件 图形数 据做 进一步 的处 理 。 通过 Ｓ ｕ ｆ ｅ ｒ 软 件 和 自编 软 件 相结 合 ，能够 达 到 快速 准 确 绘 制顺层 电性 切 片图 的 目的 。

surfer8.0_绘图教程(菜鸟入门)

surfer8.0_绘图教程(菜鸟入门)

Apart
Overlay） 29
从叠覆的复合图形中分离出所选的图形。
窗口(W)菜单
精选ppt课件
30
帮助(H)菜单
精选ppt课件
31
二）Surfer 创建基本等值线图
1、数据类型与准备 2、网格化数据 3、创建等值线图
精选ppt课件
32
1、数据类型与准备
基本数据文件[.dat]
网格文件[grd]
粘贴文件[.dat]
边界文件[.bna]
空白文件[.bln]
分级文件[.lvl]
精选ppt课件
33
基本数据文件[.dat]
基本数据文件是至少包括X、Y、Z三列数据 的文件,其后可增加Z1，Z2，….Zn列。
其中，X、Y是确定位置的坐标值，z是对应 于某坐标点的变量值（如油层厚度、有效 厚度、孔隙度、渗透率、百分含量等）。
基本数据文件在工作表中的格式是：
基本数据文件的精扩选pp展t课件名为.dat
34
网格文件[grd]
是绘制等值线图和表面图所必须的文件。 网格文件是由基本数据文件经网格化（Grid）
命令处理后得到的。 网格文件的扩展名为.Grd
精选ppt课件
35
粘贴文件[.dat]
在等值线图的数据点位置进行符号和数值标注所 需要的文件，分为Post 和 Class Post两种。
• 函数（Function）
根据用户指定的公式产生一个网 格文件。
• 数学（Math）
对已经存在的网格文件的Z值进 行数学变换，或者合并两个相同 网格文件的Z值。
• 微积分（Calculus）
精选ppt在课件网格化文件上进行微积分运24 算 。
• 网格滤波器（Filter）

Surfer中网格化方法的选取方法

Surfer中网格化方法的选取方法

克里格法（Kriging）
最初是由南非金矿地质学家克里格根据南非金矿的具体情况提出的计算矿产储 量的方法：按照样品与待估块段的相对空间位置和相关程度来计算块段品位及 储量，并使估计误差为最小。后来，法国学者马特隆对克里格法进行了详细的 研究，使之公式化和合理化。 克里格方法的基本原理是根据相邻变量的值（如若干样品元素含量值），利用 变差函数所揭示的区域化变量的内在联系来估计空间变量数值。 该方法总是尽可能地去描述原数据所隐含的趋势特征，以区域化变量理论为基 础，以变差函数为主要工具，在保证研究对象的估计值满足无偏性条件和最小 方差条件的前提下求得估计值。 对于高值数据点会使之沿某一“脊”分布，而不围绕该点孤立插值，不形成“ 公牛眼”等值线。 克里格法极为灵活，广泛地应用于各个科学领域，适于各种类型的离散数据， 网格化精度高，是极佳的网格化方法。
应用条件
数量小于２５０个点数据的网格化，对于２5０～ １０００个数据点，效果也不错 方法速度快，适合于大量（１０００个以上）数 据的网格化 适应范围类似克里格法 可以通过权重调整空间插值等值线的结构，计算 值容易受到数据点集群的影响，常出现孤立 点数据明显高于周围数据点 适合规则分布、或者大多数数据点位于网格节点 上的数据，更适合于均匀间隔的数据插值， 可以有效填充无值数据区域 方法速度快，适合中等数量、均匀分布的数据网 格化 实际上是一种趋势面分析作图程序，可用来确定 数据的大规模趋势和图案。被广泛应用于地 质科学。该方法具有速度快特点、然而其去 掉了原数据中的局部细节，不利于资料的详 细分析
11.4
12.6
13.8
15
16.2
-4.8
0.6
1.8
3
4.2
5.4
6.6

Surfer中网格化方法的选取探究

Surfer中网格化方法的选取探究

最小曲率法（Minimum curvature）
采用迭代的方法逐次求取网格节点数据，其插值面类似一个薄的、 线性—弹性形变板，该“板”经过所有的数据点，且每个数据点具 有最小曲率。 由于最小曲率法采用全区的数据进行网格化，因而比较适合于数据 分布不均匀的情况。在尽可能体现原数据的同时，最小曲率法产生 尽可能的光滑曲面，绘制的图件比较美观。 使用最小曲率法需要用最大偏差参数和最大循环次数参数来控制最 小曲率的收敛标准，且要求至少有4个点。 该方法速度快，适合于大量（1000个以上）数据的网格化，由于其 主要考虑曲面的光滑性，不能达到精确的插值结果，容易超出最大 值和最小值的范畴。
-4.8
图1 高密度不同网格化方法视电阻率等值线图
此例子的高密度数据点553个。高密度电阻率法实测数据，取相同 的参数，采用不同的网格化方法绘制视电阻率等值线断面（图1A~F）， 可见效果不同。 采用三角剖分法网格生成的图1A，整个断面呈倒梯形，网格化的结果 是严格控制了实测数据边界，可清晰分辨出局部高阻异常，有利于局部异 常区的圈定和解释。 采用克里格法网格生成的图1B，整个断面呈矩形，网格化的结果是 扩大了实测数据边界，没有数据的区域插值产生，呈现2个低阻异常区域， 由一些渐变的异常点组成，有利于异常区的圈定和解释。 采用加权反距离法网格生成的图1C，整个断面呈矩形，网格化的结 果是扩大了实测数据边界，没有数据的区域插值产生，低阻和高阻异常的 分界面很清晰，有的地方呈现串珠状高阻异常，形成一些孤立的异常点， 不利于异常区的圈定和解释。
采用最小曲率法网格生成的图1D，与图2B克里格插值方法的效果基 本相同，有2个低阻异常区域，由一些渐变的异常点组成，有利于异常区 的圈定和解释。 采用径向基函数法网格生成的图1E，整个断面呈矩形，网格化的结 果是扩大了实测数据边界，没有数据的区域插值产生，可分辨出局部高阻 异常，因此有利于局部异常区的圈定和解释。但图形左侧和右侧等值线杂 乱，表示插值效果不好。 采用最近邻点法网格生成的图1F，整个断面呈矩形，网格化的 结果是扩大了实测数据边界，没有数据的区域插值产生，呈现２个 孤立的低阻异常区域，异常区等值线稀疏，边界呈矩形。 采用多项式回归法对本案例进行网格化生成的图1G，效果最差，基 本找不到异常点，网格化的结果是扩大了实测数据边界，没有数据的区 域插值产生，仅显示了上下2个渐变的异常区，分辨不出局部高阻异常， 因此不利于局部异常区的圈定和解释。

Surfer8.0软件的基本操作技能(教程)

Surfer8.0软件的基本操作技能(教程)

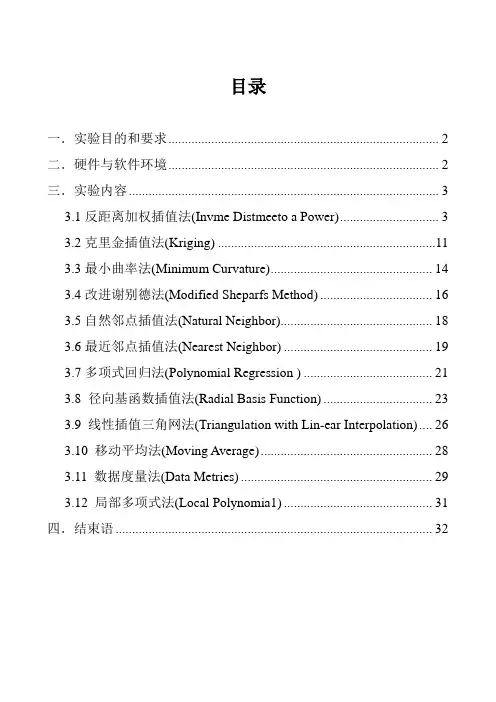

目录一．实验目的和要求 (2)二．硬件与软件环境 (2)三．实验内容 (3)3.1反距离加权插值法(Invme Distmeeto a Power) (3)3.2克里金插值法(Kriging) (11)3.3最小曲率法(Minimum Curvature) (14)3.4改进谢别德法(Modified Sheparfs Method) (16)3.5自然邻点插值法(Natural Neighbor) (18)3.6最近邻点插值法(Nearest Neighbor) (19)3.7多项式回归法(Polynomial Regression ) (21)3.8 径向基函数插值法(Radial Basis Function) (23)3.9 线性插值三角网法(Triangulation with Lin-ear Interpolation) (26)3.10 移动平均法(Moving Average) (28)3.11 数据度量法(Data Metries) (29)3.12 局部多项式法(Local Polynomia1) (31)四．结束语 (32)一．实验目的和要求1. 目的：✓掌握Surfer软件的基本操作技巧,如网格化、修改地图各种属性、导出图件等。

✓了解suffer自带的各种网格化方法的背景及原理。

✓使用不同的网格化方法，并对结果做对比分析。

2. 要求：✓熟悉Surfer软件的菜单，掌握Surfer软件的基本操作技巧。

✓根据数据文件（作业二.dat），对Surfer软件的各种网格化插值方法进行比较，并提交报告。

✓爱护实验室设备，独立完成实验报告。

二．硬件与软件环境1.硬件华硕笔记本K40IN2.软件平台操作系统：Windows XP软件：Suffer 8.0 中文版三．实验内容3.1反距离加权插值法(Invme Distmeeto a Power)3.1.1方法原理背景反距离加权插值法又被称为谢别德法(Shepard) 方法。

surfer教程汇总

surfer教程汇总

数据处理（Data Treatment）指定如何处
理相同的数据点（2个或多个XY坐标相 同而Z值不同）。
Average Delete Sum
主名称 1 X1 X2 „ Xn 主名称 2 X1 X2 „ Xn „ 次名称 1 类型/长度值 Y1 Y2 „ Yn 次名称 2 类型/长度值 Y1 Y2 „ Yn „
主名称：是边界对象的主ID名称，主要用于与外部链接; 次名称：是边界对象的次要ID名称，为可选项； 类型/长度值：是一个整数，用于表明边界对象的 类型（区、线、点）和坐标点对数。 >2：表明边界是一个封闭区，数值为该区上控制 点坐标对的数量； ＝2：表明边界是一个椭圆，其后的第一对坐标描 述了椭圆的圆心，第二对数据分别描述椭圆的长 半径和短半径。如果短半径为0，则边界对象为 一个圆。 <-1：表明边界是曲线，数值为该曲线上控制点坐 标对的数量； =1 ：表明是一个点，其后仅为1对坐标。 注意：在指定区域的控制点坐标时，终点坐标必须与起 点坐标重合。
• 网格滤波器（Filter） 把数字图像分析的方法应用到网格 中，包括低通滤波器、对比增强滤波 器、边缘增强滤波器、边缘探测滤波 器和一般高通滤波器等。 • 样条平滑（Spline Smooth） 用样条圆滑算法对网格文件进行圆滑 处理。 • 白化（Blank） 用已有的网格文件和空白文件 [.BLN] 生成空白网格文件。 • 转换（Convert） • 在 ASCII 码与二进制格式之间转换文 件，将网格文件转换成 x、y、z 数据 文件。 • 提取（Extract） 提取现存网格文件的一个网格子集 。
二）Surfer 创建基本等值线图
2 网格化数据
当图形区域内的X、Y数据分布不规则时，Surfer 必须在原始数据中进行内插以产生规则的矩形网 格。网格化过程就是将原始数据用数学方法处理， 经内插形成规则分布的XYZ数据点的过程。要产 生一个等值线图，必须首先从XYZ数据[.DAT]中 产生一个网格化文件。 利用网格（Grid）菜单中的数据（Data）命令生成 网格化文件[.GRD]。 从Grid 菜单中选择 Data 命令，弹出打开数据对 话框。 选择要进行绘图的基本数据，点击OK 在弹出的分散数据内插（Scattered Data Interpolation）对话框中进行设置

surfer软件使用手册

surfer软件使用手册

窗口菜单（Window）
New Window － 对当前窗口的内容重新在新窗口生成 Cascade － 层叠窗口 Tile Horizontal － 水平曾叠窗口 Tile Vertical － 垂直曾叠窗口 Arrange Icons － 排列窗口底部的图标
帮助菜单（Help）
Contents － 在线帮助的所有内容 Tutorial － 在线教程（值得一读，遗憾的是 e 文） Menu Commands － 菜单命令介绍 Automation Help － 自动控制（Script 语言）帮助 Check for Update － 检查软件更新情况 Golden Software on the Web － 软件的官方网站 Feedback － 信息反馈 About Surfer － Surfer软件的版本等信息
输入数据文件并对其进行网格化variogram变化图命令function采用函数生成网格文件math对网格文件进行数学操作calculus对网格文件进行微分地形建模积分和fourier谱分析filter对网格数据进行滤波splinesmooth对网格数据进行样条光滑blank对网格数据进行白化convert将网格化数据转换成其它格式extract从网格化数据中取部分区域数据transform对网格化数据进行变化mosaic合并两个以上的同网格范围的网格化文件volume计算网格化数据的体积slice从网格化数据中取一剖面residuals计算两个网格化数据的残差gridnodeeditor对网格化数据进行编辑绘图菜单contourmap绘制等高线basemap输入底图postmapimagemap绘制图像图shadedreliefmapvectormap绘制一维或两维向量图wirefram绘制带线框架图surface绘制3d表明图scalebar绘制地图比例尺digitize对图形进行数字化trackball对绘制图形进行调整stackmaps水平对齐图形overlaymaps按坐标重叠图形breakapartoverlay将重叠图形拆分窗口菜单newwindow对当前窗口的内容重新在新窗口生成cascade层叠窗口tilehorizontal水平曾叠窗口tilevertical垂直曾叠窗口arrangeicons排列窗口底部的图标帮助菜单在线帮助的所有内容tutorialmenucommands菜单命令介绍automationhelp自动控制script语言帮助check检查软件更新情况goldensoftware软件的官方网站feedback信息反馈aboutsurfersurfer软件的版本等信息1建立xyz数据文件数据文件可以在surfer中的工作表中手工输入也可以是其它软件生成的文本文件例如excel表格数据也可以转换成surfer所需要的数据文件

Surfer使用教程

Surfer使用教程

第3章 Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图 3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

SURFER软件使用方法简介

SURFER软件使用方法简介

15 SURFER使用方法简介Golden Software Surfer是美国Golden软件公司推出的三维绘图软件，其主要功能是绘制等值线图，其功能较强，是地学领域广泛使用的制图软件，本章主要介绍用SURFER 7.0绘制等值线图的方法。

SURFER7.0启动后，其操作界面如图15.1.1所示。

主要包括菜单、工具栏、状态栏、工作区等。

另外，根据用户需要，查通过View（视图）菜单下的Object Manager来设置是否显示对象管理器。

图15.1.1 SURFER7.0操作界面15.1 SURFER绘制等值线图的基本步骤SURFER绘制等值线图的基本步骤如下：（1）数据准备用SURFER绘制等值线图的数据最少应包括3列数据，X坐标，Y坐标，Z坐标（特征值），为了便于标注数据，一般应有数据点名称列。

假如某区研究对象厚度数据如表15.1.1 204所示。

表15.1.1 某区研究对象厚度数据X坐标Y坐标地层厚度钻孔编号X坐标Y坐标地层厚度钻孔编号36623151.7 3893852.8 45.98 ZH01 36624318.5 3893844.8 22.12 ZH02 36625171.5 3893852.8 29.12 ZH03 36625199.6 3893237.2 12.80 ZH04 36624145.5 3893156.8 15.60 ZH05 36623369.0 3893285.5 20.22 ZH06 36622705.2 3893329.8 65.00 ZH07 36623896.1 3893575.2 34.00 ZH08 36624749.0 3893217.1 26.00 ZH09 36624897.9 3892613.6 5.90 ZH10 36623385.1 3892782.6 45.00 ZH11 36622572.4 3892665.9 76.77 ZH12 36622717.2 3892038.3 34.00 ZH13 36623381.1 3891764.7 14.00 ZH14 36623344.9 3892150.9 43.78 ZH15 36624869.7 3892368.2 40.54 ZH16 36625223.8 3891808.9 8.90 ZH17 36623815.6 3892094.6 18.00 ZH18 36624370.8 3892307.8 28.92 ZH19 36624938.1 3891736.5 21.00 ZH21首先将上述实测数据输入计算机存为绘图数据文件。

基于Surfer软件的数据网格化方法探析

基于Surfer软件的数据网格化方法探析

基于Surfer软件的数据网格化方法探析王美丁;马见青;樊金生【摘要】Surfer软件的数据网格化功能在地球物理数据处理中有基础性的作用.在利用Surfer软件进行地球物理数据网格化时,一些参数的特殊设置可直接影响到网格化的效果,影响等值线平面图的异常形态.以实测1:5万高精度地面磁测资料为例,通过对数据网格化间距和克里格网格方法里的搜索椭圆参数进行特殊设置,分析上述参数设置对网格化数据的影响.结果表明,数据网格化时X、Y方向的网格间距都设置为点距大小,既能与后期MapGIS成图对接,同时能保证数据异常的真实性.将搜索椭圆的搜索半径1、半径2分别设置为3倍的线距和点距,搜索角度设置为垂直于测线方位角的方向,这样既不改变线距和点距之间的实际比例关系,同时提高了相邻测线测点对给定网格节点的场值大小影响,减弱了同测线相邻测点的影响,一定程度上弱化了顺线异常,提高了图面美观性.【期刊名称】《工程地球物理学报》【年(卷),期】2017(014)006【总页数】7页(P694-700)【关键词】Surfer软件;克里格网格方法;网格化参数;等值线图形态;顺线异常【作者】王美丁;马见青;樊金生【作者单位】西安西北有色物化探总队有限公司,陕西西安 710068;长安大学地质工程与测绘学院,陕西西安 710054;西安西北有色物化探总队有限公司,陕西西安710068【正文语种】中文【中图分类】P631.2Surfer软件是地球物理工作者都非常熟悉的一个制图软件，它可以绘制地质等高线、地球物理异常等值线平面图、地质—地球物理综合三维立体图等[1-6]。

Surfer图件还可以和MapGIS图件快速转换，满足目前地质调查项目资料汇交的要求[7-9]。

Surfer软件具有非常强大的数据插值功能，所以当采集的数据不是等间距的时候，就需要使用Surfer进行网格化处理[10-17]。

地球物理工作如磁法测量和电法测量制图中常常使用Surfer软件进行数据网格化，绘制地球物理异常等值线平面图。

Surfer化探元素等值线图绘制技巧初探之离散数据网格化方法选择及白化方法简介

Surfer化探元素等值线图绘制技巧初探之离散数据网格化方法选择及白化方法简介


①简单平面（Simple planer surface）： z(x,y)=A+Bx+Cy ②双线性鞍形（Bi-linear saddle）： z(x,y)=A+Bx+Cy+Dxy ③二次表面（Quadratic surface）： z(x,y)=A+Bx+Cy+Dx2+Exy+Fy2 ④三次表面（Cubic surface）： z(x,y)=A+Bx+Cy+Dx2+Exy+Fy2+Gx3+H x2y+Ix y2+Jy3 或由用用户自定义。 选定的曲面方程相应显示在下面；右面的参数框内 则显示X、Y和总的最高项次。 用户也可以利用Parameters框自定义多项式方程。




数据度量用来提供有关的数据信息。根据 度量所得的数据资料,可以再次利用一个网 格数据网格的其他方法。
它其实不是一种插值方法,它是一种数据的 度量方法,通过这种方法可以找到比较合适 的插值方法。

最小曲率法的对话框包括以下内容： 最大残差（Max Reciduals）：单位与数据的相同，比较 合适的值是数据精度的10%。缺省的最大残差为 0.001 (Zmax - Z min) 最大重复参数（Max lterations）：通常设为网格结点数 的1到2倍。例如，对于50×50的网格，最大重复参数在 2500与5000之间。 内部和边缘张性系数（Internal and Boundary Tension）： 设定弹性薄板内部和边缘弯曲度的参数。该值愈大，弯曲 愈小。缺省值均为0。 松弛系数（Relaxation Factor）：算法参数，通常，该值 愈大，迭代算法会聚愈快。缺省值为1，一般不用另设定。

surfer操作

surfer操作

煤炭科学研究总院西安分院安装设置完成后，在WINDOWS桌面上双击“音频电透视”图标，则可以进入资料处理程序：按照说明设置好数据格式，送入输入文件名、输出文件名、旋转角度，回车即可：处理计算完成后，在WINDOWS桌面上双击“SURFER”图标，则可以进入绘图处理程序：绘图菜单说明如下：文件菜单包括：NEW 建立新文件OPEN 打开已有图件SA VE 保存文件WORKSHEET 数据表格编辑PRINT 打印图件PRINTSETUP 打印设置PAGE LAYOUT 页面设置PREFERENCES 设置参数ARRANGE包括：MOVE TO FRONT 移到最上层MOVE TO BACK 移到最下层COMBINE 元件合并BREAK 元件分离ROTATE 图件旋转GRID菜单包括：DATA：需要网格化的数据文件即处理后生成的结果文件BLANK：白化，对实际覆盖区域外的地方进行屏蔽处理，最后一级FILL充填必须设置为空。

EDIT菜单包括：CUT 剪切COPY 复制PASTE 粘贴DELETE 删除SELECT 全部选择页面上所有图件或文字，F2为功能键MAP菜单包括：LOAD BASE MAP 在图上画巷道、边界线、断层、射线分布图等，文件后缀为.BLNContour 绘GRID和白化后的电导率等值线，文件后缀必须为.grdPOST 画测点文件，包括发射点、接收点等。

SURFER 画立体显示图Scale 调整图件比例尺Digitize 数字化功能Axis 对四个边界坐标轴的选择Scale Bar 对颜色图标显示的选择Limits 对图件范围的限定Overlay maps 对选中的元件进行坐标原点的统一，只对有固定坐标的元件有效，但是对附加的方框，文字，标记等内容不起作用。

统一坐标后被选中的各个元件按相对位置层层覆盖排列在一起Edit overlays 对统一坐标后的图件中各个元件的编辑调整数据编辑器使用：进入SURFER界面后，在文件菜单下双击Worksheet项则可以进入数据编辑器，如下界面所示：数据编辑器功能如同电子表格一样，可以打开数据文件，修改、计算、复制、粘贴等，文件后缀可以有多种选择。

Surfer软件使用教程

Surfer软件使用教程

Surfer8.0 绘图软件的使用3.1软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer ）是一款画三维图（等值线，image map ，3d surface ）的软件，是美国Golden Software 公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help 菜单）是相当完美且容易阅读的，对如何使用Surfer ，解释的很详细，只要学过英语的人都可以很快上手。

Surfer 的主要功能是绘制等值线图（contour map ），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer 的安装比较简单（目前，只有Windows 操作系统下的版本，最为常用的是8.0 版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M ，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer 以后，其环境界面如图3－1 所示。

命令菜单目标管理窗口绘图命令图3-1 Surfer8.0 软件界3.2软件界面及命令菜单Surfer 软件的界面非常友好，继承了Windows 操作系统软件的特点。

从图3－1 中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（ F）图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图3－1 界面。

打开—打开一个已经存在的Surfer 可以识别的文件。

关闭—关闭当前窗口。

保存—保存当前窗口内容。
