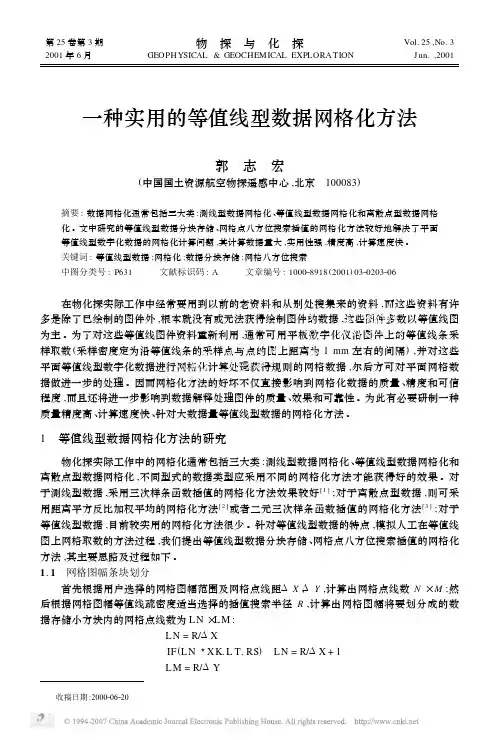

49 一种实用的等值线型数据网格化方法

• 设置反距离权插值高级选项Power和Smoothing参数： • 权重系数Power确定随着数据点到网格节点距离的增加，
其权重降低的程度。随着power逼近0，生成的表面逼 近一个水平面，该平面通过数据文件中的所有观测点的 平均值。随着权重系数的增加，生成的表面由最邻近点 插值，导致表面变成多边形。多边形表现了最接近内插 节点的观测表面。可接受的权重系数通常在1和3之间。 • 平滑参数Smoothing把“不确定性”因素与用户输入 的数据联系起来，平滑参数愈大，计算相邻网格节点Z 值时特异观察点的绝对影响就愈小。平滑参数大于0， 则没有任何一个数据点对于某个节点的权重为1，即使
第18页/共65页
7、径向基函数法
• 是一种准确插值的方法。其中的多重二次曲面法被许多人认为是最好的方 法。在插值生成一个网格结点时，这些函数确定了使用数据点的最优权重 组。
• 径向基本函数法的函数类型包括： • 反比多重二次曲面法； • 多重对数； • 多重二次曲面法； • 自然三次样条和薄板样条。
第7页/共65页
变异图模型
• 克里金法中包含了几个因子：变异图模型，漂移类型 和矿块效应。 • 其中变异图模型（Variogram Model）是用来确定插值每一个结点时所
用数据点的邻域，以及在计算结点时给予数据点的权重。 Surfer提供了多种最常用的变异图模型，它们是指数、高斯模型、线性、 对数、矿块效应、幂、二次模型、有理数二次模型、球面模型和波（空洞 效应）。如果拿不准用哪一种变异图，可选用线性变异图，大多数情况下， 效果较好。

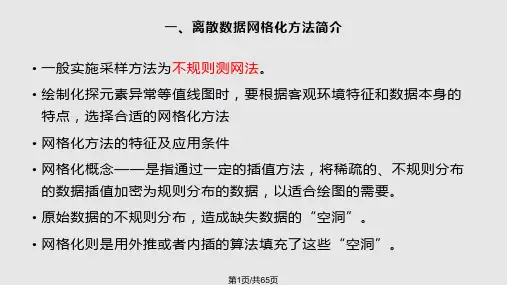

一、离散数据网格化方法简介
• 一般实施采样方法为不规则测网法。 • 绘制化探元素异常等值线图时，要根据客观环境特征和数据本身的
特点，选择合适的网格化方法 • 网格化方法的特征及应用条件 • 网格化概念——是指通过一定的插值方法，将稀疏的、不规则分布

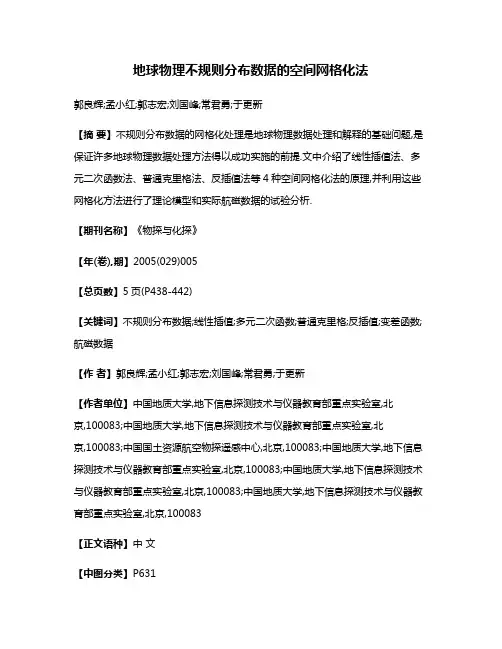

地球物理不规则分布数据的空间网格化法郭良辉;孟小红;郭志宏;刘国峰;常君勇;于更新【摘要】不规则分布数据的网格化处理是地球物理数据处理和解释的基础问题,是保证许多地球物理数据处理方法得以成功实施的前提.文中介绍了线性插值法、多元二次函数法、普通克里格法、反插值法等4种空间网格化法的原理,并利用这些网格化方法进行了理论模型和实际航磁数据的试验分析.【期刊名称】《物探与化探》【年(卷),期】2005(029)005【总页数】5页(P438-442)【关键词】不规则分布数据;线性插值;多元二次函数;普通克里格;反插值;变差函数;航磁数据【作者】郭良辉;孟小红;郭志宏;刘国峰;常君勇;于更新【作者单位】中国地质大学,地下信息探测技术与仪器教育部重点实验室,北京,100083;中国地质大学,地下信息探测技术与仪器教育部重点实验室,北京,100083;中国国土资源航空物探遥感中心,北京,100083;中国地质大学,地下信息探测技术与仪器教育部重点实验室,北京,100083;中国地质大学,地下信息探测技术与仪器教育部重点实验室,北京,100083;中国地质大学,地下信息探测技术与仪器教育部重点实验室,北京,100083【正文语种】中文【中图分类】P631在许多地球物理方法中，观测数据经常是不规则分布的，比如海上作业存在羽状漂移，陆上地形起伏不平；测区中存在障碍物而需要绕过，测线、测点排放不规则，或者重复排放。

地球物理数据处理需要预先对不规则分布的观测数据进行网格化，因为数据处理的许多算法都是针对均匀分布的网格数据进行的，不规则分布的数据会造成算法不能进行或运行结果不可预测，因此不规则分布数据的网格化处理是地球物理数据处理和解释的基础，是保证各种地球物理数据处理方法得以成功实施的前提。

目前，地球物理不规则分布数据的网格化方法有空间域网格化法、频率域网格化法等。

空间域网格化法主要有线性插值法[1-2]、最小曲率法[3]、等效源法[4]、多元二次函数(multiquadric)法[5-6]、反距离加权平均法[6]、样条函数法[6-7]、离散光滑插值法[8-9]、普通克里格法[10-11]、反插值法[12-14]等，这些方法均有各自的理论和特点，并得到了广泛的应用。

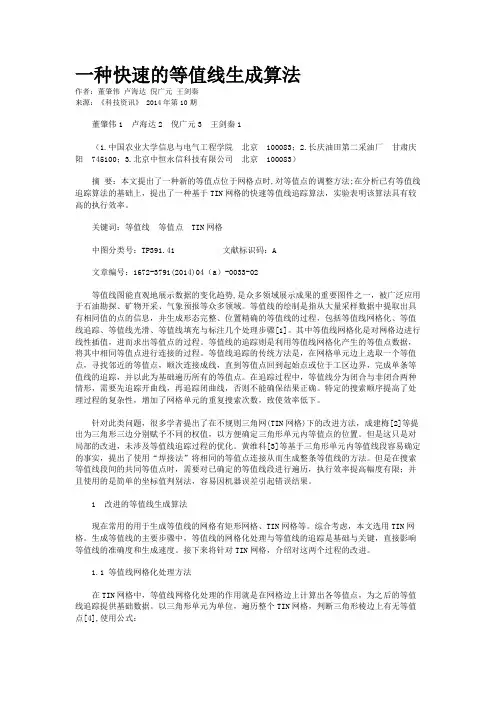

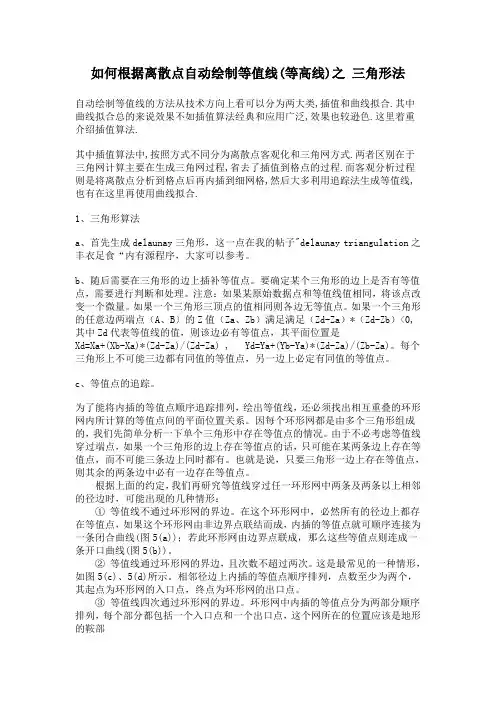

一种快速的等值线生成算法作者：董肇伟卢海达倪广元王剑秦来源：《科技资讯》 2014年第10期董肇伟1 卢海达2 倪广元3 王剑秦1（1.中国农业大学信息与电气工程学院北京 100083；2.长庆油田第二采油厂甘肃庆阳 745100；3.北京中恒永信科技有限公司北京 100083）摘要：本文提出了一种新的等值点位于网格点时,对等值点的调整方法;在分析已有等值线追踪算法的基础上，提出了一种基于TIN网格的快速等值线追踪算法，实验表明该算法具有较高的执行效率。

关键词：等值线等值点 TIN网格中图分类号：TP391.41 文献标识码：A文章编号：1672-3791(2014)04（a）-0033-02等值线图能直观地展示数据的变化趋势,是众多领域展示成果的重要图件之一，被广泛应用于石油勘探、矿物开采、气象预报等众多领域。

等值线的绘制是指从大量采样数据中提取出具有相同值的点的信息，并生成形态完整、位置精确的等值线的过程，包括等值线网格化、等值线追踪、等值线光滑、等值线填充与标注几个处理步骤[1]。

其中等值线网格化是对网格边进行线性插值，进而求出等值点的过程。

等值线的追踪则是利用等值线网格化产生的等值点数据，将其中相同等值点进行连接的过程。

等值线追踪的传统方法是，在网格单元边上选取一个等值点，寻找邻近的等值点，顺次连接成线，直到等值点回到起始点或位于工区边界，完成单条等值线的追踪，并以此为基础遍历所有的等值点。

在追踪过程中，等值线分为闭合与非闭合两种情形，需要先追踪开曲线，再追踪闭曲线，否则不能确保结果正确。

特定的搜索顺序提高了处理过程的复杂性，增加了网格单元的重复搜索次数，致使效率低下。

针对此类问题，很多学者提出了在不规则三角网(TIN网格)下的改进方法，成建梅[2]等提出为三角形三边分别赋予不同的权值，以方便确定三角形单元内等值点的位置。

但是这只是对局部的改进，未涉及等值线追踪过程的优化。

黄维科[3]等基于三角形单元内等值线段容易确定的事实，提出了使用“焊接法”将相同的等值点连接从而生成整条等值线的方法。

网格化方案引言在计算机科学和数据分析领域，网格化（Grid）是一种常用的数据结构和算法技术，用于将连续的空间数据划分为离散的单元格（格子）以进行处理和分析。

它具有广泛的应用，例如图像处理、计算流体力学、地理信息系统等。

本文将介绍网格化方案的基本概念和常见应用，以及常用的网格化算法。

基本概念网格网格是由方形或正六边形单元格组成的离散空间结构。

每个单元格代表一部分空间区域，可以用来存储和处理相应区域的数据。

网格大小网格大小是指网格的行数和列数，它决定了网格的粒度。

较大的网格大小会导致较粗的离散化，而较小的网格大小则会产生更细致的划分。

网格索引每个网格单元格都有唯一的索引号，用于确定其位置和访问。

索引号通常通过行索引和列索引的组合来表示。

网格化应用图像处理在图像处理中，网格化被用于将连续的图像数据划分为离散的像素点。

每个像素点代表图像中的一个小区域，可以进行单独的处理和分析。

网格化可以用于图像压缩、滤波、边缘检测等操作，是图像处理中的重要技术。

计算流体力学计算流体力学（Computational Fluid Dynamics, CFD）中，网格化是一种常用的建模和计算技术。

流体领域被离散为网格单元，然后通过数值方法模拟流体的运动和行为。

网格化方案直接影响到模拟结果的准确性和计算效率。

地理信息系统地理信息系统（Geographic Information System, GIS）中的地图数据也常常采用网格化的方式存储和处理。

通过将地理空间划分为网格，可以方便地存储和查询空间数据，实现地理分析和空间关系的计算。

常用的网格化算法均匀网格化均匀网格化是将空间均匀划分为相同大小的网格单元。

它是最简单的网格化算法，适用于简单的场景或对精度要求不高的应用。

自适应网格化自适应网格化根据数据的变化特性，动态调整网格的细化程度。

对于数据变化较大的区域，网格可以进行细化，以捕捉更多的细节信息；而对于数据变化较小的区域，则可以减少网格的细化程度，以节省计算资源和存储空间。

该方法的优点是可以通过权重调整空间插值等值线的结构，但是其计算值容易 受到数据点集群的影响，计算结果中常出现孤立点数据明显高于周围数据点的 现象，表现为在网格区内围绕着某些数据点可能产生牛眼状(Bull’s eye)等值 线。可以通过设置Smoothing参数平滑内插网格来消减牛眼效应。
加权反距离插值法是一种非常快速的网格化方法，在小于500个数据点时，可 以使用No Search(使用所有点)的搜索类型来快速生成网格。
ห้องสมุดไป่ตู้
其中hij 网格节点“j”与邻近点“i”之间的有效分离距 离。
Zj 网格节点“j”的内插值。 Zi 邻近点。 dij网格节点“j”与邻近点“i”之间的距离。 β 权重系数。 δ Smoothing参数。
设置反距离权插值高级选项Power和Smoothing参数：
权重系数Power确定随着数据点到网格节点距离的增加， 其权重降低的程度。随着power逼近0，生成的表面逼近 一个水平面，该平面通过数据文件中的所有观测点的平均 值。随着权重系数的增加，生成的表面由最邻近点插值， 导致表面变成多边形。多边形表现了最接近内插节点的观 测表面。可接受的权重系数通常在1和3之间。

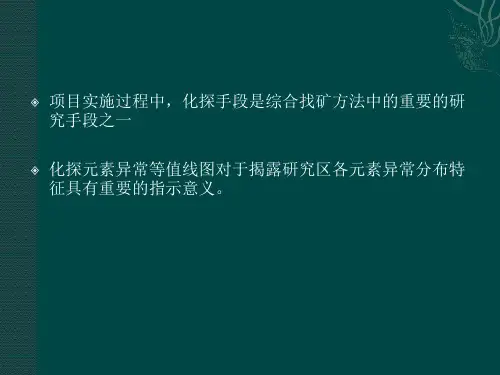

项目实施过程中，化探手段是综合找矿方法中的重要的研 究手段之一
化探元素异常等值线图对于揭露研究区各元素异常分布特 征具有重要的指示意义。
一般实施采样方法为不规则测网法。 绘制化探元素异常等值线图时，要根据客观环境特征
和数据本身的特点，选择合适的网格化方法 网格化方法的特征及应用条件 网格化概念——是指通过一定的插值方法，将稀疏的、
克里金法中包含了几个因子：变异图模型，漂移类型 和 矿块效应。
其中变异图模型（Variogram Model）是用来确定插值 每一个结点时所用数据点的邻域，以及在计算结点时给予 数据点的权重。 Surfer提供了多种最常用的变异图模型，它们是指数、高 斯模型、线性、对数、矿块效应、幂、二次模型、有理数 二次模型、球面模型和波（空洞效应）。如果拿不准用哪 一种变异图，可选用线性变异图，大多数情况下，效果较 好。

Kriging一、绪论等值线是地图制图和地形分析的重要工具之一，通过等值线可以直观地展示地面高程和地形特征，为地理信息系统、遥感技术、数值地形分析等提供有效支持。

而如何准确高效地获取等值线数据是等值线可视化技术研究的关键。

本文提出了一种采用插值网格化Kriging 方法的等值线可视化技术。

该技术通过插值方法将离散的高程数据转换为连续的表面，再利用网格化技术对得到的表面进行离散化处理，最终通过Kriging 方法计算等值线数据。

该方法具有计算速度快、插值精度高等优点，在地理信息系统和地形分析中具有广泛的应用前景。

二、插值网格化Kriging 方法的原理与步骤插值是将离散数据转化为连续的表面的过程。

网格化是将得到的表面离散化处理的过程。

Kriging 方法是一种基于统计学原理的空间插值方法。

下面将详细介绍插值网格化Kriging 方法的原理和步骤。

1. 插值将离散的高程数据转化为连续的表面需要插值方法。

常见的插值方法包括最近邻法、反距离权重法、三次样条插值法、Kriging 法等。

各种插值方法有其优缺点，但都能实现离散数据到连续表面的转换。

2. 网格化得到连续表面后，需要使用网格化方法将连续表面离散化处理。

网格化通常将表面分割成小的网格单元进行处理，每个网格单元可以代表一个等值线点。

网格化处理过程中需要考虑网格大小、网格分割方式等参数的选择。

3. Kriging 方法Kriging 方法是一种基于统计学原理的空间插值方法，旨在通过样本点之间的空间相关性进行插值。

Kriging 方法包括普通克里金(OK)和泛克里金(LK)等多种形式，不同的形式适用于不同的插值场景。

插值网格化Kriging 方法的具体实现步骤如下：( 1)原始数据采集：获取离散的高程数据；( 2)插值方法选择：从最近邻法、反距离权重法、三次样条插值法和Kriging 法中选择合适的插值方法；( 3) 表面生成：采用选定的插值方法将离散数据转化为连续的表面；(4)网格化处理：将得到的表面离散化处理，分割为一定数量的网格单元；( 5) Kriging 计算：使用OK 或LK 方法计算网格单元中等值线的值；( 6)等值线生成：根据Kriging 计算结果绘制等值线，可视化高程数据信息。

应用条件
数量小于２５０个点数据的网格化，对于２5０～ １０００个数据点，效果也不错 方法速度快，适合于大量（１０００个以上）数 据的网格化 适应范围类似克里格法 可以通过权重调整空间插值等值线的结构，计算 值容易受到数据点集群的影响，常出现孤立 点数据明显高于周围数据点 适合规则分布、或者大多数数据点位于网格节点 上的数据，更适合于均匀间隔的数据插值， 可以有效填充无值数据区域 方法速度快，适合中等数量、均匀分布的数据网 格化 实际上是一种趋势面分析作图程序，可用来确定 数据的大规模趋势和图案。被广泛应用于地 质科学。该方法具有速度快特点、然而其去 掉了原数据中的局部细节，不利于资料的详 细分析
