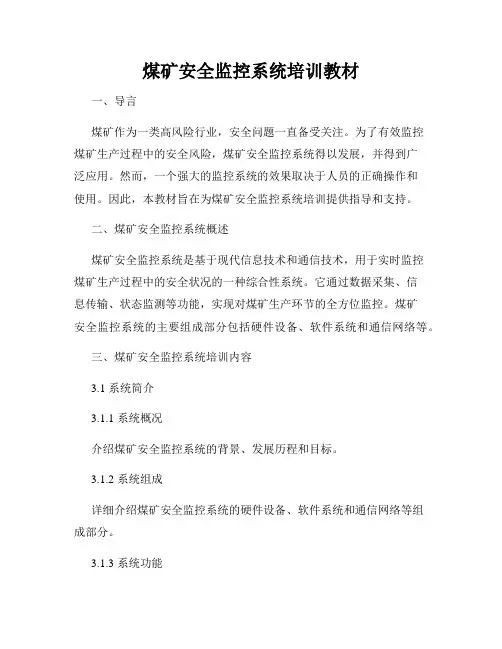

煤矿安全监控系统培训教材一、导言煤矿作为一类高风险行业,安全问题一直备受关注。
为了有效监控煤矿生产过程中的安全风险,煤矿安全监控系统得以发展,并得到广泛应用。
然而,一个强大的监控系统的效果取决于人员的正确操作和使用。
因此,本教材旨在为煤矿安全监控系统培训提供指导和支持。
二、煤矿安全监控系统概述煤矿安全监控系统是基于现代信息技术和通信技术,用于实时监控煤矿生产过程中的安全状况的一种综合性系统。
它通过数据采集、信息传输、状态监测等功能,实现对煤矿生产环节的全方位监控。
煤矿安全监控系统的主要组成部分包括硬件设备、软件系统和通信网络等。
三、煤矿安全监控系统培训内容3.1 系统简介3.1.1 系统概况介绍煤矿安全监控系统的背景、发展历程和目标。
3.1.2 系统组成详细介绍煤矿安全监控系统的硬件设备、软件系统和通信网络等组成部分。
3.1.3 系统功能阐述煤矿安全监控系统的具体功能和应用场景。
3.2 系统操作3.2.1 硬件安装详细介绍硬件设备的选择、安装和布局等相关操作步骤。
3.2.2 软件配置讲解软件系统的配置、参数设置和用户权限管理等操作流程。
3.2.3 数据采集与监控指导系统用户进行数据采集、监控数据解读和异常监测等操作指南。
3.3 系统维护3.3.1 硬件维护介绍硬件设备的日常维护和故障排除等相关操作方法。
3.3.2 软件维护讲解软件系统的更新升级、数据备份和故障处理等维护知识。
3.3.3 安全管理指导系统用户进行安全管理和风险评估等操作指南。
四、教材编写原则4.1 操作导向以问题为导向,通过实际案例和操作步骤,引导读者深入了解煤矿安全监控系统的操作方法。
4.2 实用性教材内容紧密结合实践,注重培养学员实际动手能力,提供实用的操作技巧和经验。
4.3 防范风险教材着重强调煤矿安全监控系统所能带来的风险,并通过培训教材提供相应的风险防范策略和安全管理措施。
五、教材使用建议5.1 多媒体辅助教材可以结合多媒体技术,为学员提供实际的操作演示和案例分析,提高培训效果。

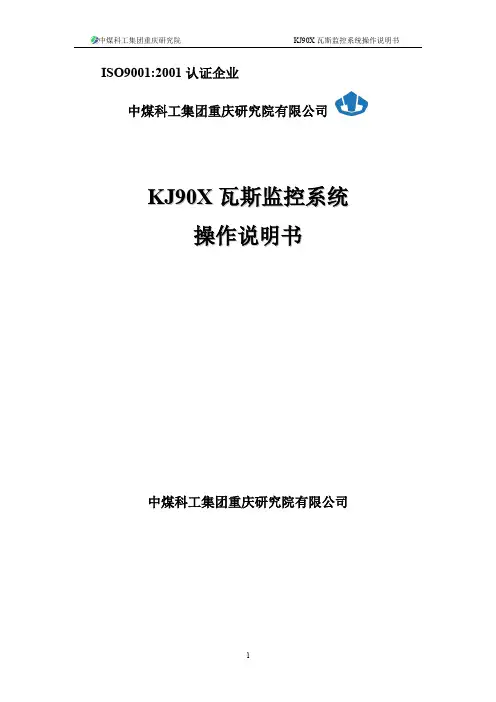

ISO9001:2001认证企业中煤科工集团重庆研究院有限公司K J90X瓦斯监控系统操作说明书中煤科工集团重庆研究院有限公司目录第一章系统概述 (6)1.1 分院简介 (6)1.2 版本发布说明 (7)1.3 系统要求 (7)1.3.1 系统硬件最低要求: (7)1.3.2 系统软件环境要求: (7)1.4软件安装 (8)1.5术语约定及解释 (8)第二章中心站软件 (9)2.1 中心站主界面 (9)2.1.1 菜单与功能入口 (10)2.1.2 实时数据导航区 (10)2.1.2.1 按监测类型组织数据 (13)2.1.2.2 按模块链路组织 (14)2.1.2.3 按区域组织数据 (14)2.1.2.4 按状态类型组织数据 (14)2.1.2.5 按自定义编排组织数据 (15)2.1.2.6 按工作面组织数据 (15)2.1.3 实时数据显示区 (16)2.1.4 信息监视区 (24)2.1.4.1 设备监视窗 (27)2.1.4.2 开关量运行监视窗 (27)2.1.4.3 模拟量报警监视窗 (27)2.1.4.4 实时曲线监视窗 (28)2.1.4.5 重点监视窗 (30)2.1.4.6 运行日志监视窗 (30)2.1.4.7 瓦斯预警监视窗 (31)2.1.5 状态显示区 (31)2.2 系统 (34)2.2.1 修改密码 (34)2.2.2 系统设置 (35)2.2.4 设备管理 (42)2.2.6传感器调校设置 (61)2.2.6逻辑点管理 (62)2.2.7瓦斯预警设置 (64)2.2.8控制关系管理 (66)2.2.9风电瓦斯闭锁 (68)2.2.10控制 (69)2.2.10.1手动断电控制 (69)2.2.10.2分站复位 (71)2.2.10.3取消电源维护 (72)2.2.10.4电源电池维护 (73)2.2.10.5信息引导屏控制 (74)2.2.11其他管理 (75)2.2.11.1班次管理 (75)2.2.11.2区域地址管理 (76)2.2.11.3开关量值管理 (77)2.2.11.4设备类型管理 (78)2.2.11.5地址类型管理 (80)2.2.11.6数据库合并 (81)2.2.12用户管理 (81)2.2.12.1用户管理 (81)2.2.12.2角色管理 (83)2.2.13操作日志 (84)2.2.14系统自诊断 (85)2.2.14.1运行日志 (85)2.2.14.2通讯源码显示 (86)2.2.14.4原始采样查看 (87)2.2.14.5日志清理配置 (88)2.2.15退出系统 (89)2.3视图 (90)2.3.1状态变动监视窗 (90)2.3.2设备监视窗 (91)2.3.3模拟量报警监视窗 (91)2.3.4实时曲线 (91)2.3.5重点监视窗 (92)2.3.6瓦斯变化率预警监视窗 (92)2.3.7运行日志 (92)2.3.8自定义编排 (92)2.3.9显示样式定义 (93)2.3.10实时数据导航 (93)2.3.11报警确认 (94)2.4实时列表 (94)2.4.1数据回放 (94)2.4.2模拟量报警 (95)2.4.3模拟量断电 (96)2.4.4模拟量馈电异常 (96)2.4.5模拟量调用 (97)2.4.6开关量报警 (98)2.4.7开关量断电 (98)2.4.8开关量馈电异样 (99)2.4.9开关量调用 (99)2.4.10设备故障显示 (100)2.4.11实时馈电异常 (100)2.5矢量图 (100)2.5.1图形展示 (101)2.5.2图形编辑 (101)2.6图形图表 (101)2.6.1模拟量单点曲线 (101)2.6.2多点曲线 (102)2.6.3密采曲线 (102)2.6.4开关量状态图 (103)2.6.5开关量柱状图 (103)2.7查询统计 (104)2.7.1模拟量报警 (104)2.7.2模拟量断电 (104)2.7.3模拟量馈电异样 (105)2.7.4模拟量密采记录查询 (105)2.7.5模拟量调用 (106)2.7.6开关量调用 (106)2.7.7开关量报警 (107)2.7.8开关量断电 (107)2.7.9开关量馈电异常 (108)2.7.10开关量状态变动记录查询 (108)2.7.11模拟量状态变动记录 (108)2.7.12模拟量运行记录 (109)2.7.13设备状态变动记录 (109)2.7.14设备故障查询 (110)2.7.15设备定义信息查询 (110)2.7.16设备数量统计 (111)2.7.17分站信息查询 (111)2.7.18控制关系查询 (112)2.7.19模拟量统计日报表 (112)2.7.20模拟量断电记录月报 (115)2.7.21模拟量统计值记录查询 (115)2.7.22开关量状态变动报表 (116)2.7.23瓦斯变化率预报警信息报表 (116)2.7.24甲烷断电闭锁测试报表 (117)2.7.24.1甲烷断电闭锁测试报表 (117)2.7.24.2故障闭锁测试报表 (117)2.7.25抽放报表查询 (118)2.7.26设备充放电记录 (118)2.7.27报警和断电等控制功能 (119)2.7.28多网、多系统融合 (120)2.7.29自诊断、自评估功能 (122)2.7.30数据应用分析 (124)2.7.30应急联动 (128)2.8帮助 (131)2.8.1查看帮助 (131)2.8.2关于KJ90 (131)第三章 WebGIS安装 (133)3.1安装postgresql (133)3.2安装postgis (139)3.3 postgresql初始化 (145)3.4 安装Jre (147)3.5 安装Tomcat (152)3.6在Tomcat上部署WebGIS (156)3.7 WebGIS数据初始化 (160)第一章系统概述1.1 分院简介中煤科工集团重庆研究院位于西南重镇、中国最年轻的直辖市——重庆市的科技文化区——沙坪坝区。
KJ90X煤矿安全监控系统培训资料1(井下电钳工)系统原理:各类有地址的传感器通过分站,经环网交换机,至地面交换机。
一、传感器接线:红(电源+)蓝(电源-)白(信号+)绿(信号-)二、分站用到如下定义:模块(总线),地址分站与每个传感器通过4芯(红蓝白绿)线传输,线缆互相对应。
1个分站4个模块(总线),1个模块(总线)接4个传感器1个模块(总线)2路电源,1路电源接2个传感器4个模块8路电源,可接16个传感器有拨码开关量传感器时:拨码开关量传感器优先接在1、2模块无开关量传感器时:4个模块都可以接模拟量传感器,地址1-161 / 31常见接法:1路电源接2个模拟量传感器(或开关量传感器)1路电源接1个模拟量传感器和1个开关量传感器三、交换机:1个模块接4个分站,4个模块接16个分站,交换机与每个分站之间通过2芯(白绿)信号线传输四、本安电源接一次线时注意不同电压等级的选择2 / 31常用传感器设置方法KG9701B甲烷传感器设置按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校按遥控器S键,使显示窗内的第一位数码管显示3,用于报警点按遥控器S键,使显示窗内的第一位数码管显示4,用于断电点按遥控器S键,使显示窗内的第一位数码管显示5,用于自检按遥控器S键,使显示窗内的第一位数码管显示6,用于设置地址GTH1000一氧化碳传感器设置按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校按遥控器S键,使显示窗内的第一位数码管显示3,用于报警点按遥控器S键,使显示窗内的第一位数码管显示4,用于断电点3 / 31按遥控器S键,使显示窗内的第一位数码管显示5,用于自检按遥控器S键,使显示窗内的第一位数码管显示6,用于设置地址GWP200温度传感器设置按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校按遥控器S键,使显示窗内的第一位数码管显示3,用于报警点按遥控器S键,使显示窗内的第一位数码管显示4,用于断电点按遥控器S键,使显示窗内的第一位数码管显示5,用于自检按遥控器S键,使显示窗内的第一位数码管显示6,用于信号范围按遥控器S键,使显示窗内的第一位数码管显示C,用于信号制式按遥控器S键,使显示窗内的第一位数码管显示D,用于设置地址GFY15B双向风速传感器设置按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校4 / 31按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校按遥控器S键,使显示窗内的第一位数码管显示3,用于下限报警点按遥控器S键,使显示窗内的第一位数码管显示4,用于上限报警点按遥控器S键,使显示窗内的第一位数码管显示5,用于报警功能开按遥控器S键,使显示窗内的第一位数码管显示6,用于反向报警按遥控器S键,使显示窗内的第一位数码管显示7,用于断面积按遥控器S键,使显示窗内的第一位数码管显示8,用于自检按遥控器S键,使显示窗内的第一位数码管显示9,用于设置地址KGU9901液位传感器设置按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校按遥控器S键,使显示窗内的第一位数码管显示3,用于下限报警点按遥控器S键,使显示窗内的第一位数码管显示4,用于上限报警点5 / 31按遥控器S键,使显示窗内的第一位数码管显示5,用于自检按遥控器S键,使显示窗内的第一位数码管显示6,用于报警按遥控器S键,使显示窗内的第一位数码管显示7,用于设置地址GKT0.5L开停传感器设置按遥控器S键,使显示窗内码管显示E666,调整666为485,按遥控器S键,进入地址设置,地址范围为1-255DG0.35/660远程馈电断电器设置按遥控器S键,输入密码556,按遥控器S键,使显示窗内的第一位数码管显示1,用于控制信号设置按遥控器S键,使显示窗内的第一位数码管显示2,用于高低电平和开闭触点设置按遥控器S键,使显示窗内的第一位数码管显示3,用于断电地址(1-8)按遥控器S键,使显示窗内的第一位数码管显示4,用于馈电地址(1-16)按遥控器S键,使显示窗内的第一位数码管显示5,用于故障闭锁6 / 31按遥控器S键,使显示窗内的第一位数码管显示6,用于上电闭锁按遥控器S键,使显示窗内的第一位数码管显示7,用于通讯模式如果接2个断电器。
KJ90X煤矿安全监控系统培训资料1(井下电钳工)系统原理:
各类有地址的传感器通过分站,经环网交换机,至地面交换机。
一、传感器接线:
红(电源+)蓝(电源-)白(信号+)绿(信号-)
二、分站
用到如下定义:模块(总线),地址
分站与每个传感器通过4芯(红蓝白绿)线传输,线缆互相对应。
1个分站4个模块(总线),1个模块(总线)接4个传感器
1个模块(总线)2路电源,1路电源接2个传感器
4个模块8路电源,可接16个传感器
有拨码开关量传感器时:拨码开关量传感器优先接在1、2模块
无开关量传感器时:4个模块都可以接模拟量传感器,地址1-16
常见接法:
1路电源接2个模拟量传感器(或开关量传感器)
1路电源接1个模拟量传感器和1个开关量传感器
三、交换机:
1个模块接4个分站,4个模块接16个分站,交换机与每个分站之间通过2芯(白绿)信号线传输四、本安电源
接一次线时注意不同电压等级的选择
常用传感器设置方法KG9701B甲烷传感器设置
按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校
按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校
按遥控器S键,使显示窗内的第一位数码管显示3,用于报警点
按遥控器S键,使显示窗内的第一位数码管显示4,用于断电点
按遥控器S键,使显示窗内的第一位数码管显示5,用于自检
按遥控器S键,使显示窗内的第一位数码管显示6,用于设置地址
GTH1000一氧化碳传感器设置
按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校
按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校
按遥控器S键,使显示窗内的第一位数码管显示3,用于报警点
按遥控器S键,使显示窗内的第一位数码管显示4,用于断电点
按遥控器S键,使显示窗内的第一位数码管显示5,用于自检
按遥控器S键,使显示窗内的第一位数码管显示6,用于设置地址GWP200温度传感器设置
按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校按遥控器S键,使显示窗内的第一位数码管显示3,用于报警点按遥控器S键,使显示窗内的第一位数码管显示4,用于断电点按遥控器S键,使显示窗内的第一位数码管显示5,用于自检
按遥控器S键,使显示窗内的第一位数码管显示6,用于信号范围按遥控器S键,使显示窗内的第一位数码管显示C,用于信号制式按遥控器S键,使显示窗内的第一位数码管显示D,用于设置地址GFY15B双向风速传感器设置
按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校
按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校按遥控器S键,使显示窗内的第一位数码管显示3,用于下限报警点按遥控器S键,使显示窗内的第一位数码管显示4,用于上限报警点按遥控器S键,使显示窗内的第一位数码管显示5,用于报警功能开按遥控器S键,使显示窗内的第一位数码管显示6,用于反向报警按遥控器S键,使显示窗内的第一位数码管显示7,用于断面积
按遥控器S键,使显示窗内的第一位数码管显示8,用于自检
按遥控器S键,使显示窗内的第一位数码管显示9,用于设置地址KGU9901液位传感器设置
按遥控器S键,使显示窗内的第一位数码管显示1,用于零点调校按遥控器S键,使显示窗内的第一位数码管显示2,用于精度调校按遥控器S键,使显示窗内的第一位数码管显示3,用于下限报警点按遥控器S键,使显示窗内的第一位数码管显示4,用于上限报警点
按遥控器S键,使显示窗内的第一位数码管显示5,用于自检
按遥控器S键,使显示窗内的第一位数码管显示6,用于报警
按遥控器S键,使显示窗内的第一位数码管显示7,用于设置地址
GKT0.5L开停传感器设置
按遥控器S键,使显示窗内码管显示E666,调整666为485,
按遥控器S键,进入地址设置,地址范围为1-255
DG0.35/660远程馈电断电器设置
按遥控器S键,输入密码556,
按遥控器S键,使显示窗内的第一位数码管显示1,用于控制信号设置
按遥控器S键,使显示窗内的第一位数码管显示2,用于高低电平和开闭触点设置按遥控器S键,使显示窗内的第一位数码管显示3,用于断电地址(1-8)
按遥控器S键,使显示窗内的第一位数码管显示4,用于馈电地址(1-16)
按遥控器S键,使显示窗内的第一位数码管显示5,用于故障闭锁
按遥控器S键,使显示窗内的第一位数码管显示6,用于上电闭锁
按遥控器S键,使显示窗内的第一位数码管显示7,用于通讯模式
如果接2个断电器。
一个断电器断电口设置为2,馈电地址设置为6;另一个断电器断电口设置为3,馈电地址设置为7.
断电口用于提供8路断电信号输出(常开或常闭断电信号输出)。
一般设置为1,2,3
馈电地址用于接分站模块(地址为1-16)
馈电断电器馈电输入端接被控开关负荷侧,常开线或常闭线接被控开关断电接点。
烟雾传感器地址设置
1.拆开外壳.
2.二进制拨码开关. 拨码1为低位.
拨码1单独拨至ON为地址1.
拨码2单独拨至ON为地址2,
拨码3单独拨至ON为地址4,
拨码4单独拨至ON为地址8
依次类推.
拨码1,2,3,4全部拨至ON为地址15
拨码1,2,3,4全部拨至OFF为地址16
风门传感器地址设置
1.拆开外壳
2.二进制拨码开关, 拨码1为低位.
拨码1单独拨至ON为地址1.
拨码2单独拨至ON为地址2,
拨码3单独拨至ON为地址4,
拨码1,2,3全部拨至ON为地址7
风筒传感器地址设置
1.拆开外壳
2.二进制拨码开关, 拨码3为低位. 拨码3单独拨至ON为地址1.
拨码2单独拨至ON为地址2,
拨码1单独拨至ON为地址4,
拨码1,2,3全部拨至ON为地址7
常用二进制拨码开关设置(烟雾,风门):电路板左边为1,向右依次为2,3.左边1为起始低位,1拨至ON为1 地址 1:地址 2:地址 3:地址 4:地址 5:
ON
OFF
地址 6:地址 7:
ON
OFF
风筒二进制拨码开关设置:电路板左边为1,向右依次为2,3,4.右边4为起始低位,4拨至ON为地址1。
地址 1:地址 2:地址 3:地址 4:地址 5:
ON
OFF
地址 6:地址 7:地址 8:ON
OFF
KJ90X煤矿安全监控系统培训资料2(监控值班员)
一、常见操作(添加交换机,分站,模拟量传感器,开关量传感器)
1.进入系统-设备管理,输入用户名admin及密码1
2.进入设备列表-添加交换机模块
3.交换机模块参数的添加。
根据实际配置:安装位置,网口MAC地址及IP地址,最小发送时间20,最小发送字节512
4.添加分站。
根据实际情况配置:设备地址,安装位置,地址类型及各端口(传感器地址)。
此处每配置1个端口必须及时在左侧设备列表分站下方对配置的端口进行相关参数配置。
5.开关量配置。
根据实际情况配置:安装位置,设备类型。
6.模拟量配置。
根据实际情况配置:安装位置,设备类型及相关参数
7.控制量配置。
根据实际配置:安装位置,设备类型
模拟量甲烷配置:选择或填写安装位置,设备类型选择为KG9701B低浓度甲烷。
配置超上限控制(对预警、报警、断电、复电进行配置)。
勾选超上限处理,依次配置开启上限预警(预警值)、开启上限报警(报警值,解除值)、开启上限断电(断电值,恢复值)。
配置报警本地控制(选择控制端口)。
配置断电控制(选择控制端口)
配置控制关系(对被控开关进行配置)。
对控制关系进行添加。
配置控制口及对应的馈电传感器。
配置异常控制(对传感器故障进行配置)。
配置断线控制端口。
甲烷传感器配置为报警、断电。
其它不配置。
开关量局部通风机开停传感器配置
配置值定义(对报警断电进行配置):0态含义为停,勾选报警、断电,勾选对应的本地控制端口。
配置控制关系(对被控端口进行配置):对控制口和馈电开关进行添加
故障控制:不配置。
