高架桥荷载试验方案

一般桥梁检测方案及荷载试验概要前言：桥梁是城市和交通建设中不可或缺的重要组成部分，然而，由于长期使用和自然力的侵蚀，桥梁可能会出现各种安全隐患。

因此，定期进行桥梁检测和荷载试验是确保桥梁安全的重要手段。

本文将介绍一般的桥梁检测方案及荷载试验的概要。

一、桥梁检测方案1.桥梁结构检查：检查桥墩、桥台、梁体等主要结构部分的外观是否有明显损伤，如龟裂、腐蚀、位移等。

2.桥梁伸缩缝检查：检查伸缩缝的密封情况和位移情况，是否需要维修或更换。

3.桥梁铺装检查：检查桥面铺装的平整度和损坏情况，如沉陷、裂缝等，及时进行维修或更换。

4.桥梁防护设施检查：检查栏杆、护栏、护栏板、标志牌等防护设施的完好性，修复或更换受损部分。

5.桥梁荷载试验：根据桥梁类型和设计要求，进行荷载试验以验证桥梁的承载能力。

1.荷载试验类型：a.静态荷载试验：挂载荷载在桥面上，并在不同位置进行测量和记录，以评估桥梁的适应能力。

b.动态荷载试验：运用专用试验车辆在桥面上行驶，并测量桥梁振动响应，评估其动力特性和疲劳性能。

2.荷载试验步骤：a.测量桥梁的起始状态：如桥梁尺寸、挠度等，以作为试验前后的对比依据。

b.挂载试验荷载：按照设计要求，在桥面上挂载试验荷载，并确保其均匀分布。

c.试验过程测量：在试验过程中，对桥梁的振动、应变、变形等进行实时测量和记录。

d.卸载试验荷载：试验结束后，卸载试验荷载，并再次进行测量以对试验前后进行对比。

e.数据分析和评估：对试验数据进行分析，并评估桥梁的荷载承载能力和安全性。

3.荷载试验设备：a.桥梁载荷测试仪器：用于测量和记录桥梁在荷载作用下的应变、挠度、位移等数据。

b.动力车辆：用于模拟实际车辆荷载，并产生桥梁的动力响应。

c.其他测量设备：如磨损仪器、位移传感器等，用于检测和记录桥梁各个部位的损伤和变形情况。

结论：桥梁检测和荷载试验是确保桥梁安全和可靠性的重要手段。

通过定期检测和荷载试验，可以及时发现和修复桥梁的安全隐患，提高桥梁的使用寿命和承载能力，并确保交通运输的顺畅和安全。

桥梁荷载试验方案一、引言桥梁是人类工程史上的伟大创造，承载着交通运输网络的重要组成部分。

为了确保桥梁的安全可靠性，荷载试验是一项必不可少的工作。

本文将介绍桥梁荷载试验方案的制定过程、实施方法以及结果分析，旨在为桥梁工程师提供参考和指导。

二、试验方案制定1. 需求分析在制定荷载试验方案之前，需对桥梁的设计参数进行全面的分析。

包括桥梁的形式、跨径、荷载标准等。

同时，需要考虑到桥梁所处环境的特殊情况，如地质条件、气候因素等。

2. 荷载类型选择根据桥梁的设计工况和实际使用情况，选择适合的荷载类型进行试验。

常见的荷载类型包括静力荷载试验、动力荷载试验以及疲劳荷载试验等。

需根据特定情况结合实际需求进行选择。

3. 试验参数确定试验参数的确定是整个方案制定的核心环节。

包括荷载作用位置、荷载作用方式、荷载作用持续时间等。

这些参数的确定需根据桥梁的结构特点以及试验的目的得出合理的数值。

三、试验方法与实施1. 荷载试验装置的搭建根据试验方案的要求，搭建起相应的试验装置。

这些装置包括衬砌、测量仪器、试验车辆等。

装置的搭建需按照国际标准和相关规范进行，以确保试验的准确性和可靠性。

2. 数据采集与监测在试验过程中，需要进行全面的数据采集和监测。

包括测量荷载作用下的位移、应力、挠度等参数，并记录下来供后续分析使用。

数据的采集需要使用专业的仪器设备，并依据标准方法进行操作。

3. 实施试验按照制定的方案，在合适的时间和天气条件下进行荷载试验。

试验过程中需要确保试验装置的稳定性和安全性，严格按照方案中的要求进行操作。

同时，保证试验数据的准确性和完整性。

四、结果分析与评价1. 数据处理与分析根据试验数据进行处理和分析，揭示桥梁在荷载作用下的变形和受力情况。

通过适当的统计方法和图表展示，直观地反映出试验结果。

2. 评估与改进针对试验结果，对桥梁的结构和荷载能力进行评估。

根据评估结果，提出相关的改进建议，以提高桥梁的安全性和可靠性。

同时，可据此对荷载试验方案进行调整和优化。

桥梁荷载试验方案桥梁荷载试验是对桥梁结构在实际使用条件下所承受的荷载进行模拟和验证的一项重要工作。

荷载试验是桥梁工程中的一项关键环节，通过荷载试验可以验证桥梁的设计方案是否合理，结构是否稳定可靠，从而为桥梁的安全使用提供科学的基础数据。

下面是一个1200字以上的桥梁荷载试验方案：一、试验目的本次桥梁荷载试验的目的是验证设计方案的合理性，在实际施工前对桥梁结构的荷载性能进行评估和验证，以确保桥梁的安全稳定。

二、试验对象本次试验对象为位于XX省XX市的桥梁工程。

三、试验内容1.基本信息收集：收集桥梁的设计图纸、技术资料、材料清单等相关信息。

2.桥梁结构检查：对桥梁的各个构件进行检查，包括桥台、桥墩、桥面板等，确保结构完整性。

3.荷载试验方案制定：根据桥梁的设计要求，制定合理的荷载试验方案，包括试验荷载类型、试验荷载大小、试验荷载作用位置等。

4.执行试验：按照制定的荷载试验方案，进行荷载试验。

试验过程中，要对试验数据进行有效记录，包括荷载大小、结构变形等数据。

5.数据分析：通过对试验数据进行分析，评估桥梁的荷载性能，并与设计要求进行对比。

如果试验结果与设计要求不符，需要进一步改进设计方案。

6.结果总结和报告编制：根据试验结果，对桥梁结构的荷载性能进行总结，并编制试验报告。

四、试验过程1.规划和准备工作：制定详细的试验计划，包括试验时间、试验人员、试验设备等。

提前准备好测量仪器和试验设备。

2.桥梁检查：对桥梁的主要构件进行检查，包括桥台、桥墩和桥面板等。

3.设定试验荷载：根据设计要求和规范要求，确定试验荷载的大小和作用位置。

4.安装试验设备：根据试验要求，安装试验仪器和设备，包括荷载传感器、位移传感器、应变传感器等。

5.执行试验：根据试验方案，逐步施加试验荷载，并记录桥梁的相应变形数据。

6.数据处理与分析：对试验数据进行处理和分析，包括计算桥梁的变形值、应力值等。

7.结果评估：将试验结果与设计要求进行对比，评估桥梁的荷载性能。

桥梁快速荷载试验方法
近年来，随着国家经济的快速发展以及基础设施建设的不断推进，桥梁建设的需求量也越来越大。

桥梁作为承载交通运输的重要工程，其安全性和稳定性是至关重要的。

而荷载试验是评估桥梁牢固性和承载能力的关键环节。

传统的荷载试验方法需要耗费大量时间和人力，同时还会对交通造成一定的影响。

为了解决这一问题，研究人员提出了桥梁快速荷载试验方法，该方法通过利用现代化的仪器设备和技术手段，能够快速、准确地评估桥梁的承载能力。

该方法主要包括两个方面：一是利用静载试验仪等设备对桥梁进行静态荷载试验，测量桥梁在不同荷载下的应变和变形情况，分析桥梁的承载能力；二是利用动力荷载试验仪等设备对桥梁进行动态荷载试验，模拟车辆通过桥梁时产生的荷载，评估桥梁的动态响应和稳定性。

相比传统的荷载试验方法，桥梁快速荷载试验方法具有试验时间短、数据准确、试验过程不影响交通等优点，已经成为桥梁建设领域的重要技术手段。

- 1 -。

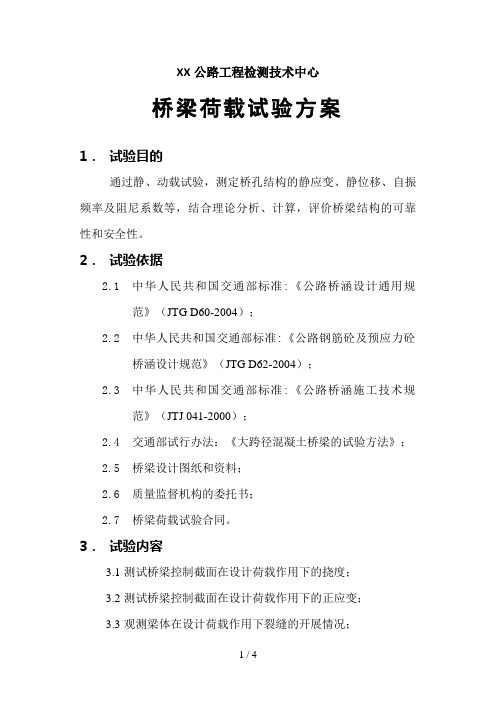

XX公路工程检测技术中心桥梁荷载试验方案1．试验目的通过静、动载试验，测定桥孔结构的静应变、静位移、自振频率及阻尼系数等，结合理论分析、计算，评价桥梁结构的可靠性和安全性。

2．试验依据2.1中华人民共和国交通部标准:《公路桥涵设计通用规范》（JTG D60-2004）；2.2中华人民共和国交通部标准:《公路钢筋砼及预应力砼桥涵设计规范》（JTG D62-2004）；2.3中华人民共和国交通部标准:《公路桥涵施工技术规范》（JTJ 041-2000）；2.4交通部试行办法：《大跨径混凝土桥梁的试验方法》；2.5桥梁设计图纸和资料；2.6质量监督机构的委托书；2.7桥梁荷载试验合同。

3．试验内容3.1测试桥梁控制截面在设计荷载作用下的挠度；3.2测试桥梁控制截面在设计荷载作用下的正应变；3.3观测梁体在设计荷载作用下裂缝的开展情况；3.4测桥梁在激励荷载作用下的自振频率和阻尼比。

4．试验仪器设备挠度测量采用位移计，应变传感器采用电阻应变片，应变测量采用DH3815静态应变测试系统，该测试仪器可自动扫描所接测点的应变和挠度并记录相应数据；动态测试仪器采用美国、德国和澳大利亚联合生产的DEWE-3010动态数据分析采集仪；中国地震局工程力学研究所生产的891-IV型拾振器。

观测裂缝采用刻度放大镜和塞尺。

5．试验方法5.1测试截面的确定确定测试截面的原则是设计荷载作用下，桥跨结构的内力、位移最不利截面，作为试验的测试截面。

依据此原则，按照竣工图提供的资料，依据《公路桥涵设计通用规范》中的有关规定,通过对该桥的上部结构进行详细的分析计算,确定测试截面。

5.2试验荷载桥梁静载试验的目的是检验结构的承载能力是否达到设计要求。

根据《大跨径混凝土桥梁试验方法》和《公路桥涵设计通用规范》中的规定，静力试验荷载的效率系数η的取值范围为：这里式中：Ｓstat─静载试验荷载作用下控制截面内力计算值；Ｓ───控制荷载作用下控制截面最不利内力计算值，其值取设计荷载效应的最不利值；1+μ──按规范采用的冲击系数。

桥梁荷载试验实施方案桥梁荷载试验实施方案一桥梁荷载试验目的桥梁荷载试验分为静载试验和动载试验。

桥梁荷载试验是对桥梁结构工作状态进行直接测试的一种检定手段。

试验的目的、任务和内容通常由实际的生产需要或科研需要所决定。

一般桥梁荷载试验的目的有：1．检验桥梁设计与施工的质量对于一些新建的大、中型桥梁或者具有特殊设计的桥梁，在设计施工过程中必然会遇到许多新问题，为保证桥梁建设质量，施工过程中往往要求做施工监控。

在竣工后一般还要求进行荷载试验，以检验桥梁整体受力性能和承载力是否达到设计文件和规范的要求，并把试验结果作为评定工程质量优劣的主要技术资料和依据。

2．判断桥梁结构的实际承载力旧桥由于构件局部发生意外损伤，使用过程中产生明显病害，设计荷载等级偏低等原因，有必要通过荷载试验判定构件损伤程度及承载力、受力性能的下降幅度，确定其运营荷载等级。

同时，旧桥荷载试验也是改建、加固设计的重要依据。

3．验证桥梁结构设计理论和设计方法对于桥梁工程中的新结构、新材料和新工艺，应通过荷载试验验证桥梁的计算图式是否正确，材料性能是否与理论相符，施工工艺是否达到预期目的。

对相关理论问题的深入研究，往往也需要大量荷载试验的实测数据。

二静载试验桥梁静载试验主要是通过测量桥梁结构在静力荷载作用下各控制断面的应力及结构变形，它是检验桥梁性能及工作状态（如结构的强度、刚度）最直接、最有效的办法。

在静载试验前对桥梁空间构模，试验前计算出各控制断面的内力影响线，根据影响线进行静力加载计算，计算结构在试验荷载作用下相应测试断面应力和变形并进行动力计算。

通过静力计算结果与荷载试验结果进行比较。

从而判定结构承载能力是否满足设计荷载安全运营要求。

2.1静载试验基本原则静载试验设计采用三轴载重汽车（重300kN）加载，根据等效加载原理进行布载,三轴载重汽车轴重、轴距及平面布置见图，试验各工况下所需加载车辆的数量和轮位布置，将根据设计标准活荷载产生的某工况下的最不利效应值按下式所定原则等效换算而得：0.85≤η=Ss/S(1+μ)≤1.05式中，η——静载试验效率Ss——静载试验荷载作用下，某工况计算效应值；S——设计标准活荷载不计冲击作用时产生的某试验工况的最不利计算效应值；(1+μ)——设计计算取用的动力系数；试验荷载采用内力等效的原则计算确定，使试验荷载效率满足上述规定，具体轮位布置按照各断面在最不利荷载作用下的空间有限元静力分析结果确定。

桥梁荷载试验方案为了保证桥梁的结构安全可靠，必须进行荷载试验，以评估桥梁对各种荷载的承载能力。

荷载试验是桥梁设计和施工的重要一环，它可以验证设计参数的合理性，检验结构的强度和刚度，评估结构的振动特性和动力响应，以及检测结构的疲劳、断裂和变形情况。

以下是一份桥梁荷载试验方案，旨在提供一种全面而有效的方法来进行荷载试验。

1.试验目的通过荷载试验评估桥梁的结构安全性和承载能力，检验设计参数的准确性，并验证试验结果与分析结果的一致性。

2.试验类型a)静载试验：应用静态荷载来评估结构的弯曲、剪切和扭转性能。

b)动载试验：应用动态荷载来评估结构的振动特性和动力响应。

c)动静结合试验：综合应用静、动两种荷载来评估结构的综合性能。

3.荷载选择a)静载试验：按照设计荷载的最大值进行试验，可根据设计代码和桥梁用途确定。

b)动载试验：选择合适的载重车辆，根据实际情况考虑轴重、轴距和速度等参数。

c)动静结合试验：根据实际情况综合考虑静、动载的组合方式和荷载参数。

4.试验方案a)试验前准备：-桥梁全面检查，并对可能的损伤和缺陷进行修复。

-清理桥面垃圾、杂草等障碍物，并确保桥梁表面干净。

-安装试验所需的传感器和测量设备，如位移计、应变计、加速度计等。

-建立数据采集和存储系统，以记录和分析试验数据。

b)试验过程：-静载试验：按照设计荷载的要求，逐渐增加荷载，并在每个荷载水平上记录下相关数据，如位移、应变、变形等。

-动载试验：按照试验方案规定的速度和载重车辆参数进行试验，记录下桥梁的响应和振动特性。

-动静结合试验：综合应用静、动两种荷载进行试验，记录下桥梁综合性能的数据。

c)试验数据处理与分析：-对试验数据进行处理和筛选，采用合适的数学模型和统计方法进行分析。

-比较试验结果与理论计算结果和设计要求的一致性，评估结构的安全性和承载能力。

-根据试验结果，提出对桥梁结构的改进建议，以优化其安全性和经济性。

5.试验安全措施a)借助专业工程师和试验人员，确保试验过程的安全可控。

桥梁荷载试验方案及数据分析桥梁是交通运输的重要组成部分，承载着车辆和行人的重量。

为了确保桥梁的安全性和可靠性，荷载试验是必不可少的一项工作。

本文将介绍桥梁荷载试验的方案和数据分析方法。

一、荷载试验方案1. 试验目的桥梁荷载试验的主要目的是验证桥梁的强度和刚度，评估其对不同荷载情况下的响应。

通过试验，可以获取桥梁在实际使用条件下的应变、挠度等数据，为桥梁设计和维护提供依据。

2. 试验对象选择合适的试验对象是试验方案设计的关键。

应根据桥梁的类型、跨度、荷载等级等因素进行选择。

通常选择具有代表性的桥梁进行试验，以保证试验结果的可靠性和普适性。

3. 试验荷载试验荷载是桥梁荷载试验中的重要参数。

根据桥梁所处的使用条件和设计要求，确定适当的试验荷载。

常见的试验荷载包括静载、移动荷载和动态荷载等。

4. 试验方案试验方案应包括试验荷载的选择与加载方式、试验仪器与设备的布置与校准、试验过程控制与数据采集等内容。

试验方案应合理设计，确保试验的科学性和可操作性。

二、数据分析方法1. 数据采集数据采集是桥梁荷载试验过程中的关键环节。

试验中应设置合适的传感器和仪器设备，实时监测桥梁的应变、挠度和变形等参数，并将数据记录下来。

数据采集的频率和精度应根据试验要求进行设置。

2. 数据处理试验结束后，需要对采集到的数据进行处理。

数据处理的方法可以采用统计分析、振动模态分析、有限元分析等。

根据桥梁的结构特点和试验目的，选择合适的数据处理方法，提取有用的信息。

3. 数据分析数据分析是桥梁荷载试验中的重要环节。

通过对试验数据的分析，可以评估桥梁的结构性能和受荷情况，为桥梁设计和改进提供参考依据。

常用的数据分析方法包括应变-挠度曲线分析、动态响应分析和疲劳寿命评估等。

三、结论桥梁荷载试验方案的设计和数据分析是保证桥梁结构安全和可靠性的重要手段。

通过合理设计试验方案和科学分析试验数据，可以全面了解桥梁的荷载性能和使用状况，并为桥梁的设计、改进和维护提供科学依据。

桥梁荷载试验实施方案一、试验目的1.评估桥梁结构的承载能力和安全性，验证设计的合理性。

2.确定桥梁结构的应力和变形分布，并与数值计算结果比较。

3.验证桥梁结构在实际使用条件下的工作性能。

二、试验方法1.试验采用静载试验方法，分为静态试验和动态试验。

2.静态试验：将试验车辆逐轴驶过桥梁，记录不同位置的荷载和变形数据。

3.动态试验：采用动载荷车辆进行试验，记录不同速度下的荷载和振动数据。

三、试验参数设计1.车辆参数：考虑不同类型的车辆，包括货车、客车等，根据实际交通流量确定车辆轴重、轴距和速度等参数。

2.试验位置：选择于交通繁忙的桥梁试验，涵盖桥梁不同跨径、不同荷载条件以及存在潜在问题的部位。

3.测点设置：在桥梁主梁、支座等关键位置设置应力、位移和振动传感器，以记录试验数据。

四、试验装置1.试验车辆：根据设计荷载情况选择合适类型的试验车辆，保证试验过程中的稳定性和可控性。

2.计量与测控系统：安装荷载传感器、位移传感器、振动传感器等，实时记录桥梁结构在试验过程中的荷载和变形数据。

五、试验步骤1.试验前准备：检查和准备试验车辆、仪器设备以及试验人员等。

2.现场布置：根据试验参数设计，在桥梁上设置试验测点，并安装相关试验装置。

3.荷载试验：按设计的试验方案和参数，逐轴进行静态试验，记录不同位置的荷载和变形数据；随后进行动态试验，记录不同速度下的荷载和振动数据。

4.数据处理与分析：对试验数据进行统计分析和结果处理，获得桥梁结构的应力和变形分布，与数值计算结果进行比较。

5.结果评价与报告编写：根据试验结果，评估桥梁结构的承载能力和安全性，并撰写试验报告，提出相关建议和措施。

六、安全措施1.试验过程中，严格按照操作规程和安全操作要求执行，确保试验人员的人身安全。

2.试验前对仪器设备和试验车辆进行安全检查，确保设备和车辆的正常运行。

3.根据试验荷载和试验车辆的特点，合理安排试验过程，确保试验过程中的稳定性和可控性。

桥梁荷载试验方案一、试验方案的制定1.确定试验目的：主要是验证桥梁结构的承载能力、应力分布情况和变形情况，为设计提供依据。

2.确定试验内容：包括静力试验、动力试验和疲劳试验等，根据桥梁的类型和功能进行选择。

3.选择试验方法：包括物理模拟试验、数字仿真试验和现场试验等，根据桥梁的尺度、形式和所需数据的准确性进行选择。

4.确定试验组织与配套：包括试验机构、试验人员和试验设备等，保证试验的顺利进行。

二、静力试验方案静力试验主要是通过施加不同部位和大小的荷载，试验分析桥梁结构的承载能力。

具体步骤如下：1.确定试验荷载：根据设计荷载和系数，确定试验时施加的静载荷的大小和位置。

2.制定试验方案：确定试验时的测试点和测试方法，包括悬臂梁法、点载法和均布载荷法等。

3.进行试验：根据试验方案，按照荷载的大小和位置逐步施加，观测每个测试点的变形情况和应力分布。

4.记录数据：根据试验现场的情况，记录每个测试点的荷载、变形和应力等数据，确保数据的准确性。

5.分析结果：根据试验数据，进行数据处理和分析，得出桥梁结构的荷载、变形和应力等参数，并与设计数据进行比较，验证桥梁的设计和施工的合理性。

三、动力试验方案动力试验主要是利用荷载作用下桥梁结构的振动特性，验证其结构的稳定性和自振频率等。

具体步骤如下：1.确定试验方式：根据桥梁的类型和特点，选择适合的动力试验方法，包括振动台试验、自行车试验和风洞试验等。

2.选择试验参数：根据桥梁的尺度和设计要求，确定试验时的荷载、激振频率和振幅等参数。

3.进行试验：根据试验方案，按照确定的荷载和振动参数进行试验，观测和记录桥梁结构的振动响应。

4.记录数据：根据试验现场的情况，记录振动参数和结构响应的数据，包括位移、加速度和频率等。

5.分析结果：根据试验数据，进行数据处理和分析，得出桥梁结构的振动特性和稳定性等参数，并与设计数据进行比较，验证桥梁的设计和施工的合理性。

四、疲劳试验方案疲劳试验主要是模拟桥梁在长时间运行中，受到交通荷载的重复作用，验证桥梁结构的耐久性和疲劳寿命。
