苏泊尔电磁炉疑难故障

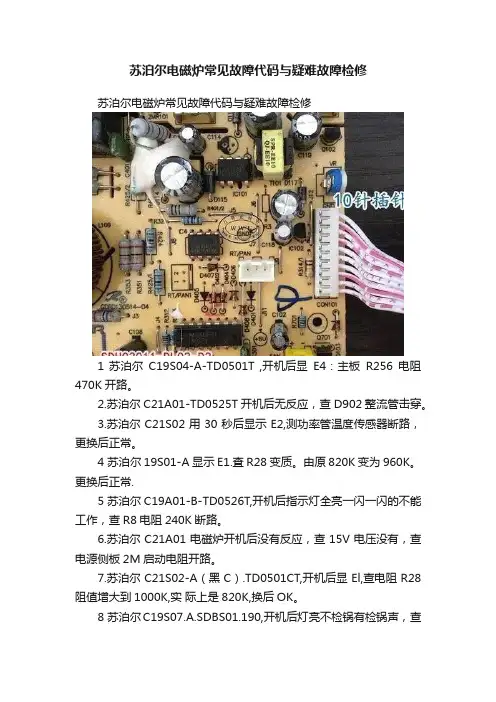

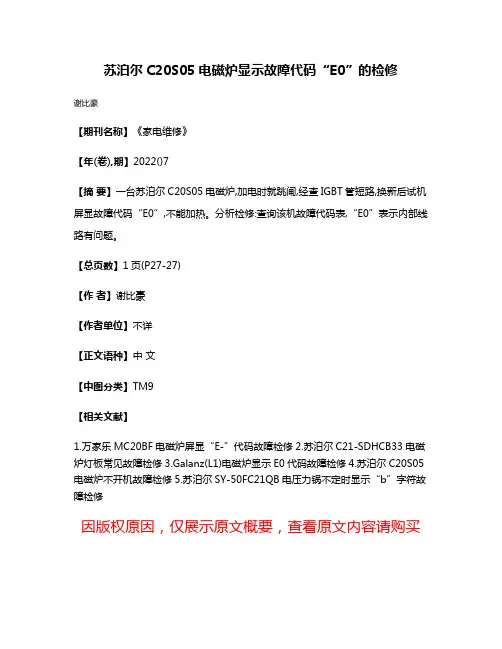

苏泊尔C20S05电磁炉显示故障代码“E0”的检修
谢比豪
【期刊名称】《家电维修》
【年(卷),期】2022()7
【摘要】一台苏泊尔C20S05电磁炉,加电时就跳闸,经查IGBT管短路,换新后试机屏显故障代码“E0”,不能加热。

分析检修:查询该机故障代码表,“E0”表示内部线路有问题。

【总页数】1页(P27-27)
【作者】谢比豪
【作者单位】不详
【正文语种】中文
【中图分类】TM9
【相关文献】
1.万家乐MC20BF电磁炉屏显“E-”代码故障检修
2.苏泊尔C21-SDHCB33电磁炉灯板常见故障检修
3.Galanz(L1)电磁炉显示E0代码故障检修
4.苏泊尔C20S05电磁炉不开机故障检修
5.苏泊尔SY-50FC21QB电压力锅不定时显示“b”字符故障检修
因版权原因，仅展示原文概要，查看原文内容请购买。

苏泊尔电磁炉修理方法虽然苏泊尔电磁炉的品质非常好，但是在使用的过程中难免会出现一些这样那样的故障影响我们使用，那这些故障要怎么样进行解决成为了我们的一大难题。

下面和店铺一起来看看苏泊尔电磁炉的修理方法吧!苏泊尔电磁炉修理方法苏泊尔电磁炉故障—烧保险管故障导致电磁炉不通电怎么解决引起此故障的大部分原因是igbt本身损坏或者是同步、振荡、驱动电路出现问题所导致的。

由于此故障比较严重，一般带有其它的元器件损坏一起出现，如igbt、整流桥堆也一起击穿，换上新的保险管后，不要马上接上电源试机，否则会可能再引起烧保险管。

换上同规格的保险丝，然后用万能表检查igbt、整流桥堆是否击穿，如有损坏，将损坏元件拆下来，换上同型号的元器件。

再用万能表去检查钳位二极管D21、电阻R12，测量这两个元器械件时必须拆下来才能进行准确性的测量。

苏泊尔电磁炉故障—电源电路故障导致电磁炉不通电解决方法(1)电用万用表测量u2稳压器(7805)的输出端没有5V的电压输出，此时可测量三端稳压器7805的输入端是否有18V的电压输入，如有18V输入而无5V电压输出，在排除后级供电电路正常的情况下可能是u2(7805)损坏。

如无18V电源输入则故障就在前级开关电源电路中。

(2)18V输入电压请测量D31的正极是否有19V电压，如果有19V 电压，可以判断是D31开路。

如果没有19V电压，请测量EC22电容的正极是否有19V电压，测量有19V电压，则说明电压互感器l101出现问题，更换即可解除故障。

苏泊尔电磁炉故障—复位电路的故障导致电磁炉不通电解决方法在测量主芯片的第8脚电压为0V的情况下，可以测量Q3的基极是否有+2.2V的电压，如果没有可检查R61、Z1、R16。

如果电压正常，可以用万用表仔细检查以下元件：Q3、R4、C7是否正常，如若元件经检查正常，可更换主芯片。

苏泊尔电磁炉故障—晶体电路故障导致电磁炉不通电解决方法检查电容C2、C3是否有漏电、击穿现象。

苏泊尔电磁炉维修手册(06.7版)----浙江苏泊尔家电制造有限公司---电磁炉的工作原理电磁炉产品的命名方式电磁炉上关键元器件的介绍电磁炉电路分析故障案例分析异常故障检测流程电磁炉异常问题问答一、电磁炉的工作原理⏹电磁炉是利用电磁感应原理，将电能转化为热能的厨房电器在电磁灶内部，由整流电路将２２０Ｖ５０Ｈｚ／６０Ｈｚ的交流电变成脉动的直流电，在由直流电逆变成频率２０Ｈｚ～～３０Ｈｚ高频的交流电通过感应线圈产生高频交流电磁场（涡流）．当磁力线通过锅底时产生无数个小涡流，涡流克服锅体的内阻时完成了，电能向热能转换，所产生的热，就是烹调的热源，从而使锅体本身高速发热达到用户使用的需要。

00⏹锅和电磁炉内部发热线圈盘组成一个高频变压器，内部线圈是变压器初级，次级是锅。

当内部初级发热线圈盘有交变电压输出后，必然在次级锅体上产生感应电流，感应电流通过锅体自身的电阻发热（所以锅本身也是负载），产生热量。

⏹当内部初级发热盘有交变电压输出，若次级及负载（锅）不存在，则输出功率将非常低。

当然在实际电路中，我们必须要很快的检测到此功率的变化，并将输出到发热线圈盘的交变电流关断。

由于非导磁性材料不能有效汇聚磁力线，几乎不能形成涡流（就像一个普通变压器如果没有硅钢片铁心，而只有两个绕组是不能有效传送能量的），所以基本上不加热；另外，导电能力特别差的磁性材料由于其电阻率太高，产生的涡流电流也很小，也不能很好产生热量。

所以：电磁炉使用的锅体材料是导电性能相对较好，铁磁性材料的金属或者合金以及它们的复合体。

一般采用的锅有：铸铁锅，生铁锅，不锈铁锅。

铝、铜由于表面电阻率太小，而不易被加热，陶瓷、木等又由于表面电阻率太大，使产生电流太小，所以也不易被加热。

⏹电磁感应加热的基本过程，可以看出实现电磁感应加热至少需要整流单元、功率开关管、功率开关管驱动控制单元、加热线圈单元及锅具等部件。

当电磁炉在正常工作时，电磁炉线盘上的线圈产生的交变磁场在锅具底部反复切割变化使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量。

电磁炉常见故障维修方法及代码电磁炉常见故障维修方法及代码大全导语：电磁炉是我们现代家庭中常会使用到的一种炊具，电磁炉主要是利用交变电流通过线圈产生方向不断进行改变交变磁场，让处于交变磁场中的导体内部出现涡流电流，在涡流第哪里中的焦耳电流热效应会使得导体升温，从而实现加热。

电磁炉它的加热烹饪效果是非常出色的，如果在使用电磁炉的过程中遇到电磁炉出现故障怎么办呢?没关系，现在我就来为大家展示电磁炉常见故障维修方法及代码。

电磁炉维修-常见故障维修故障一：开机烧保险分析与维修：1、在进行电磁炉维修的时候，首先就应该先将电磁线盘的接线脚断开之后换上保险管，之后测量电容C102两端的电压，通常情况桥式整流的直流输出电压在220-300V，如果出现没有电压或者是继续烧保险的情况，这时就能判断出是桥式整流块损坏。

2、在电磁炉中如果C102两端有电压，这就说明桥式整流的直流输出正常，这时就可以判断出IGBT损坏，在IGBT的两个输出脚被击穿，那么就相当于是直流短路，重新更换IGBT，故障即可排除。

3、如果在检查的过程中桥式整流和IGBT都没有损坏，但是仍旧出现烧保险的情况，那么就可能是电磁炉的IA8316S集成块已经被损坏，通常IA8316S输出的脉冲角度过大的时候，就容易导致IGBT出现过载的现象，这时就会将保险烧坏，重新更换IA8316S集成块故障就能排除。

故障二：电磁炉开机操作各项显示正常，但是不加热。

分析与维修：1、测试TA8316S的第③脚是否显示出18V的电压，如果没有，那么就可以检查Q201、ZD201是否被击穿，如果出现被击穿的现象，那么就需要将其重新进行更换。

TA8316S的第③脚无18V电压，这时它的故障点就应该是在供电电源串联稳压电路上，这时就需要先检查构成串联稳压电路的基本元件。

2、TA8316S的第③脚有18V电压，那么电磁炉的故障就应该是在IC3集成块上TA8316S上，这时重新更换TA8316S集成块，故障即可被排除。

A P P L I A N C E R E P A I T R I T S I G苏泊尔电磁炉CB 14-J 1-A 1型控制板常见故障检修□代家勋故障现象1:触摸功能完全失效。

分析检修:首先观察控制板上是否有油垢水 渍，如有，先用清洁剂洗净并烘干。

采用该型控制板的电磁炉。

上电，后板上所 有指示灯和显示屏都会闪亮一下，整机复位，这 时要仔细观察，如果某只指示灯不亮或亮度不正 常,或者是显示屏缺笔画，则检测相关电路。

接下来测量插座C N 1中的5V 供电，如正 常，则检测每只发光二极管，最后检查每只按键 的周边元件（1只4148型二极管，1只贴片电容， 2只电阻)。

实修发现,4〗48型二极管和贴片电容 坏得较多。

如果上述检查均正常，则考虑更换控 制板。

故障现象2:加热正常，但按键功能会自动 跳转。

分析检修：遇到这种故障，首先观察最后跳 转到的功能，然后检查该功能键对应的外围元件，如图1所示。

重点检查4148型二极管和贴片 电容。

如果无效,则考虑更换控制板。

故障现象3:触摸功能有时正常，有时无效。

分析检修:本故障是采用该型控制板机器的 通病（也包括C B 15和CB 16这些型号），其原因 多是塑料上框和面板玻璃之间区域受潮。

处理方 法如下：先用美工刀取下玻璃面板，再将涂胶的 部分刮干净（包括塑料上框），晾干后涂上704硅 胶，重新粘接玻璃面板即可。

细示，P J P 2〇l ①、②脚所接BATT _S 1信号经电感PL 202后更名为BATT +(电池电压）;③脚(BI )经电阻PR 211接地，④脚所接T H 信号经电阻PR 210后更名为BATT_TEMP (电池温控信号），PR 201为上拉电阻，⑤、⑥脚所接EC _S M C K 、 EC_SMDA 信号（系统管理总线信号）分另I J 经电阻 PR 208、PR 209 后更名为 EC _SMB _C K 1、 EC _SMB _DAl 〇上电，测得P J P 2〇l ①、②脚电压为3.3V ,③脚 电压为0V ,④、⑤脚电压为3.3V ,均正常；⑥脚电 压为0V ,明显异常，正常值应为3.3V 。

苏泊尔电磁炉CB2013-Z4-A1主板常见故障维修CB2013-Z4-A1 型主板是CB2013-Z4-A0 型板的改进版，用在苏泊尔CB14~CB20系列电磁 炉中，社会拥有量大。

故障现象1:上电后显示“E3”或“E4”代码。

分析检修:在该型主板代码中，“E3”表示市电 电压升高（高于AC265V),“E4”表示市电电压过 低(低于A C110V)。

该型板的市电检测电路如图1所示。

IC1(6204)⑪脚通过由 D3、D4、R136、R152、R155、EC1等元件组成的分压电路对市电进行取 样。

正常时EC1两端电压约为2.6V.EC1两端的 在路电阻（用数字万用表电阻挡测量)约为26k f l。

实修发现,R136、R152开路较常见。

另外,正常时 D3、D4的负极电压为直流220V,如果约为110V,即可判断D3或者是D4开路，更换即可。

故障现象2:—直间歇性加热。

分析检修:遇到这种故障时，首先查看机器的 当前功率设置，若功率低于lkW,间歇加热是正 常状态，不是故障;若功率不小于1.2k W,则表明 电路有故障。

实修时，选择“火锅”功能，功率选择 1.6k W,用钳形电流表测量整机电流，正常时约为1^]S m a r t h o m e a p p lia n c e s□代家勋7A。

如果整机电流大幅变化(低至零点几安，高达 9A~10A),就会出现间歇加热现象。

这时检测IC1⑲脚及其外围电路,相关电路如图2所示。

重点检测康铜丝KT1接触是否完好，康铜丝 本身较少损坏，但是焊接点接触不好较为常见。

另外，可调电阻VRl(2k f i)因受潮易出现氧 化现象，导致触点接触不良。

若V R1损坏,换用相 同型号的可调电阻即可。

或者直接用_只l k n的电阻跨接在已损坏的V R1的①、③脚间也可以。

正常时，IC1的⑲脚（电流检测脚）在路电阻约为 6.7k i l(用数字万用表电阻挡测量）。

故障现象3:刚开始的一两分钟加热正常，然后间歇加热，有时显示故障代码“E2”。

苏泊尔电磁炉维修1. 苏泊尔C19S01 电磁炉无电，电源熔丝（12 A/25O V）呈焦黑状并烧断检查分析：首先检查IGBT 管和全桥整流块，发现已击穿损坏。

更换后，通过自制维修插座排检验，灯泡未亮，故可以说明高压电路和IGBT管初级电路已基本正常。

但接通整机所有线路，放置铁质锅体试机时，灯泡亮一下后，便处于待机保护状态，因而说明整机电路中仍有故障元器件。

这时应重点检查主板电路。

在该机中主板电路元器件实物组装如图1 所示。

其印制板电路如图2 所示。

电路原理如图3所示。

经进一步检查，最终是ZD201（20 V 稳压二极管）反向漏电，反向阻值约为520 kΩ。

用18 V 稳压二极管（因手头无20 V 稳压二极管）更换后，故障被排除。

电路如图4 所示。

小结：在图4 中，ZD201（20 V）稳压二极管主要起限幅作用。

在电路工作中，IGBT 管的栅极与发射极间存在着较大的寄生电容，一般可高达几千皮法。

因此，在驱动脉冲电压的上升沿和下降沿时就需要提供几安的充、放电电流，才能满足导通和关断的动态要求，这就使驱动电路必须输出一定的峰值电流。

当IC202（LM339N）输出的控制信号使Q7（S8050）导通时，+18 V 电压通过R29（18 Ω）对IGBT 管栅极与发射极间的寄生电容充电，其充电电压大于IGBT 管栅极的门限电压时，IGBT 管导通；当IC202 输出的控制信号使Q6 导通时，IGBT 管栅极与发射极间寄生电容的充电电压将通过R30（18 Ω）、Q6 和R31 放电，其放电电压小于门限电压时，IGBT 管截止。

但是在IGBT 管这一导通与截止的开/ 关过程中，若控制信号的脉宽占空比提高，加到IGBT 管栅极的电压也会升高，当升高电压超过20 V时，ZD201 反向击穿导通，从而可防止IGBT 管被击穿损坏。

在电路中，ZD201 主要起保护作用。

因此，当ZD201 反向漏电时，加到IGBT 管栅极的控制电压就会下降，且低于门限电压，从而使IGBT 管始终处于截止状态，形成待机保护。

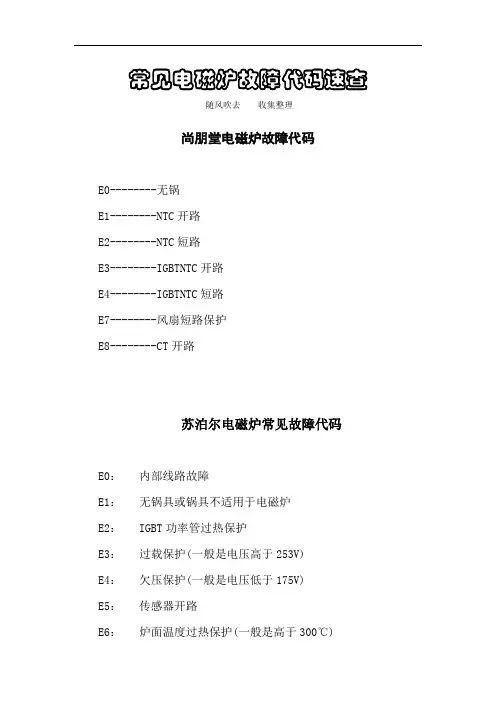

常见电磁炉故障代码速查随风吹去收集整理尚朋堂电磁炉故障代码E0--------无锅E1--------NTC开路E2--------NTC短路E3--------IGBTNTC开路E4--------IGBTNTC短路E7--------风扇短路保护E8--------CT开路苏泊尔电磁炉常见故障代码E0：内部线路故障E1：无锅具或锅具不适用于电磁炉E2： IGBT功率管过热保护E3：过载保护(一般是电压高于253V)E4：欠压保护(一般是电压低于175V)E5：传感器开路E6：炉面温度过热保护(一般是高于300℃)Ｅ2：温度传感器Ｅ3：高电压保护Ｅ4：电压过低Ｅ5：炉面温度过高Ｅ6：机内温度过高，风口堵塞，风机坏好迪电磁炉故障代码Ｅ1：温度传感器Ｅ3：高电压保护Ｅ4：电压过低Ｅ5：炉面温度过高Ｅ6：机内温度过高，风口堵塞，风机坏E0: 1，同步回路故障; 2，干扰严重; 3，线盘开路. E1: 无锅报警E2: IGBT传感器故障(短路或断路)E3: 高压保护E4: 低压保护E5: 主传感器故障(短路或断路)E6: 高温保护艾美特电磁炉故障代码（２００５年以前电磁炉产品）E1：低压保护（≤160V）E2：高压保护（≥270V）E3：主传感器断路E4：主传感器短路E5：IGBT传感器断路E6：IGBT传感器短路PHLNEP[假飞利浦]电磁炉故障代码E0：无锅。
