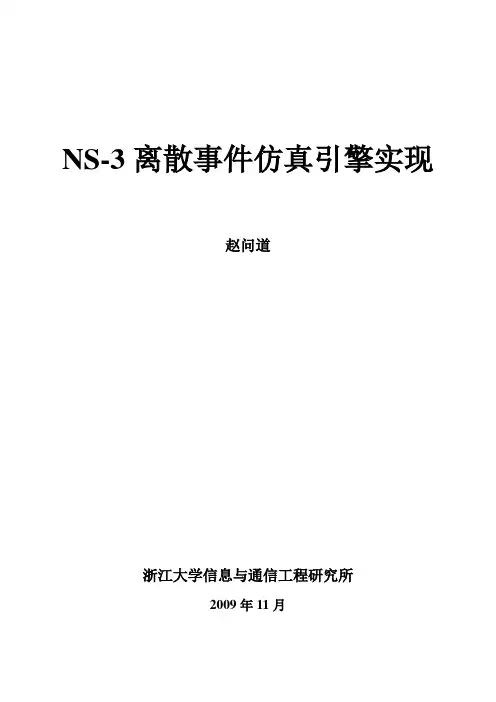

NS-3离散事件仿真引擎实现赵问道浙江大学信息与通信工程研究所2009年11月目录一、ns-3离散事件仿真引擎的基本概念 (3)二、ns-3离散事件仿真引擎的基本原理 (4)三、基本的仿真器类：Simulator (5)四、仿真器实现类：SimulatorImpl类及其派生类 (10)五、事件调度器类：Scheduler及其派生类 (12)NS-3离散事件仿真引擎实现分析一、ns-3离散事件仿真引擎的基本概念Ns-3是一个基于事件的（event-based）仿真系统。
除了系统状态变量和系统事件发生逻辑外，基于事件仿真还包括以下组成部分：（1）时钟（Clock）仿真系统必须要保持对当前仿真时间的跟踪。
离散事件仿真与实时仿真（real time simulations）不同，在离散事件仿真中时间是跳跃的（time ‘hops’ ），因为事件是瞬时发生的– 随着仿真的进展，时钟跳跃到下一事件的开始时间。
Ns-3内部仿真时钟用一个64比特的整数表示，其单位由用户通过TimeStepPrecision::Set函数设定。
（2）事件列表（Events List）仿真系统至少要维护一个仿真事件列表，一个事件用事件发生的时刻和类型来描述，事件类型标识用于仿真事件的代码，一般事件代码都是参数化的，事件描述中还包含表示事件代码的参数。
Ns-3的事件列表由Scheduler类及其派生类实现，Simulator类提供创建具体的Scheduler对象的方法，以及插入各种事件的静态接口函数。
（3）随机数发生器（Random-Number Generators）根据系统模型，仿真系统需要产生各种类型的随机变量（random variables）。
这由一个或多个伪随机数发生器（Pseudorandom number generators）产生。
NS-3包含一个内置的伪随机数发生器，随机数由RandomVariable类及其派生类实现，可以产生具有各种分布特性的随机数，具体有UniformVariable类、ConstantVariable类、SequentialVariable类、ExponentialVariable类、ParetoVariable类、WeibullVariable类、NormalVariable类、EmpiricalVariable类、IntEmpiricalVariable类、DeterministicVariable类、LogNormalVariable类、GammaVariable类、ErlangVariable类、ZipfVariable类和TriangularVariable类等。

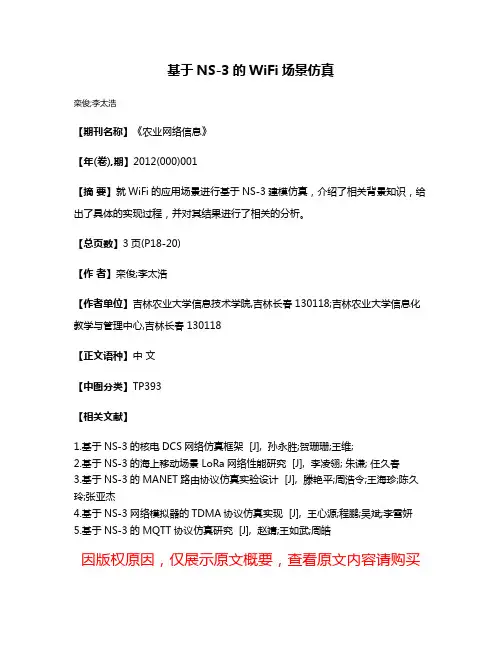

基于NS-3的WiFi场景仿真
栾俊;李太浩
【期刊名称】《农业网络信息》
【年(卷),期】2012(000)001
【摘要】就WiFi的应用场景进行基于NS-3建模仿真，介绍了相关背景知识，给出了具体的实现过程，并对其结果进行了相关的分析。
【总页数】3页(P18-20)
【作者】栾俊;李太浩
【作者单位】吉林农业大学信息技术学院,吉林长春130118;吉林农业大学信息化教学与管理中心,吉林长春130118
【正文语种】中文
【中图分类】TP393
【相关文献】
1.基于NS-3的核电DCS网络仿真框架 [J], 孙永胜;贺珊珊;王维;
2.基于NS-3的海上移动场景LoRa网络性能研究 [J], 李凌翎; 朱谦; 任久春
3.基于NS-3的MANET路由协议仿真实验设计 [J], 滕艳平;周浩令;王海珍;陈久玲;张亚杰
4.基于NS-3网络模拟器的TDMA协议仿真实现 [J], 王心源;程鹏;吴斌;李雪妍
5.基于NS-3的MQTT协议仿真研究 [J], 赵靖;王如武;周皓
因版权原因，仅展示原文概要，查看原文内容请购买。
基于NS—3的OLSR路由协议性能仿真随着近年来Ad hoc网络的发展，Ad hoc网络的各项性能得到越来越多的研究，而路由协议的性能好坏将直接影响到Ad hoc网络的性能。
本文选用NS-3网络模拟器作为仿真环境，对Ad hoc网络中的OLSR路由协议进行仿真性能分析。
标签：Ad hoc网络；NS-3网络模拟器；OLSR路由协议0 引言近年来，由于在消防救灾、应急通信等行业中占着重要地位，Ad hoc网络得到越来越多的重视，而路由协议作为Ad hoc网络中最重要的组成部分之一，也相应的成为了研究的热点方向。
本文将选择OLSR协议作为仿真协议，在NS-3网络模拟器下对其进行性能仿真评估。
1 NS-3网络模拟器在现代通信网络发展中，网络技术得到了广泛的应用，因此对于网络技术的研究与开发有着越来越大的需求，网络模拟技术也应运而生，目前现有的网络模拟工具主要包括：OPNET，NS-2，GloMoSim，OMNET++等等，然而在研究过程中发现，当前的模拟工具都存在着各种各样的不足。
针对这样的问题，美国华盛顿大学的Thomas R.Henderson 教授及其小组在美国自然科学基金NSF的支持下开发出了全新的网络模拟工具NS-3。
NS-3是一部全新的网络模拟软件，是目前最受欢迎的网络模拟软NS-2的最终替代软件，而不是NS-2的升级版本。
NS-3可以说既摒弃目前的主流网络模拟软件OPNET和NS-2的缺点，又整合这两部软件的一些优点。
NS-3是一个离散事件模拟器，它的体系结构主要由模拟器内核和网络组件组成。
模拟器内核主要由事件调度器和网络模拟支持系统组成。
网络模拟器支持系统主要包括：Attribute系统，Logging系统和Tracing系统。
Attribute系统主要实现对NS-3仿真实体进行仿真参数的设置、组织、访问、修改等；Logging系统是NS-3中新引入的概念，类似于一种基于控制台的消息记录模块，这种机制在进行仿真过程的追踪和模块扩展的时候极其方便有效；Tracing系统主要用来实现NS-3中的仿真结果输出。

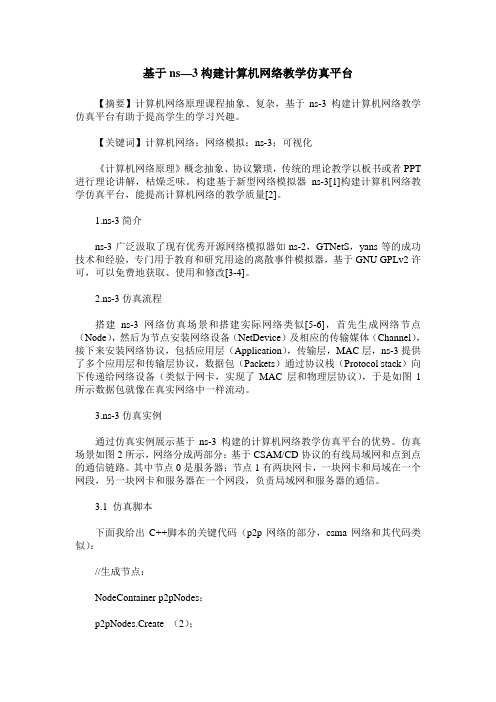

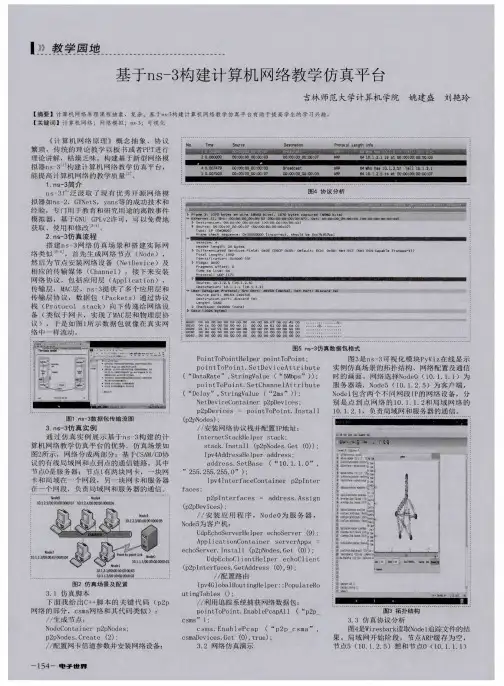

基于ns—3构建计算机网络教学仿真平台【摘要】计算机网络原理课程抽象、复杂，基于ns-3构建计算机网络教学仿真平台有助于提高学生的学习兴趣。
【关键词】计算机网络；网络模拟；ns-3；可视化《计算机网络原理》概念抽象、协议繁琐，传统的理论教学以板书或者PPT 进行理论讲解，枯燥乏味。
构建基于新型网络模拟器ns-3[1]构建计算机网络教学仿真平台，能提高计算机网络的教学质量[2]。
1.ns-3简介ns-3广泛汲取了现有优秀开源网络模拟器如ns-2，GTNetS，yans等的成功技术和经验，专门用于教育和研究用途的离散事件模拟器，基于GNU GPLv2许可，可以免费地获取、使用和修改[3-4]。
2.ns-3仿真流程搭建ns-3网络仿真场景和搭建实际网络类似[5-6]，首先生成网络节点（Node），然后为节点安装网络设备（NetDevice）及相应的传输媒体（Channel），接下来安装网络协议，包括应用层（Application），传输层，MAC层，ns-3提供了多个应用层和传输层协议，数据包（Packets）通过协议栈（Protocol stack）向下传递给网络设备（类似于网卡，实现了MAC层和物理层协议），于是如图1所示数据包就像在真实网络中一样流动。
3.ns-3仿真实例通过仿真实例展示基于ns-3构建的计算机网络教学仿真平台的优势。
仿真场景如图2所示，网络分成两部分：基于CSAM/CD协议的有线局域网和点到点的通信链路。
其中节点0是服务器；节点1有两块网卡，一块网卡和局域在一个网段，另一块网卡和服务器在一个网段，负责局域网和服务器的通信。
3.1 仿真脚本下面我给出C++脚本的关键代码（p2p网络的部分，csma网络和其代码类似）：//生成节点：NodeContainer p2pNodes；p2pNodes.Create （2）；//配置网卡信道参数并安装网络设备：PointToPointHelper pointToPoint；pointToPoint.SetDeviceAttribute （“DataRate”，StringValue （“5Mbps”））；pointToPoint.SetChannelAttribute （“Delay”，StringValue （“2ms”））；NetDeviceContainer p2pDevices；p2pDevices = pointToPoint.Install （p2pNodes）；//安装网络协议栈并配置IP地址：InternetStackHelper stack；stack.Install （p2pNodes.Get （0））；Ipv4AddressHelper address；address.SetBase （“10.1.1.0”，”255.255.255.0”）；Ipv4InterfaceContainer p2pInter faces；p2pInterfaces = address.Assign （p2pDevices）；//安装应用程序，Node0为服务器，Node5为客户机：UdpEchoServerHelper echoServer （9）；ApplicationContainer serverApps = echoServer.Install （p2pNodes.Get （0））；UdpEchoClientHelper echoClient （p2pInterfaces.GetAddress （0），9）；//配置路由Ipv4GlobalRoutingHelper：：PopulateRoutingTables （）；//利用追踪系统捕获网络数据包：pointToPoint.EnablePcapAll （“p2p_csma”）；csma.EnablePcap （“p2p_csma”，csmaDevices.Get （0），true）；3.2 网络仿真演示图3是ns-3可视化模块PyViz在线显示实例仿真场景的拓扑结构、网络配置及通信时的画面。

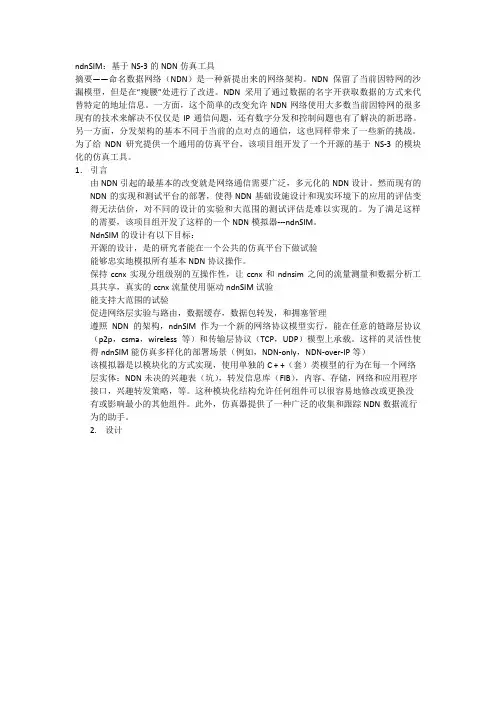

ndnSIM：基于NS-3的NDN仿真工具摘要——命名数据网络（NDN）是一种新提出来的网络架构。
