砌体结构图片1. 砌体结构砌体结构是最常见的住宅结构体系，90年代之前修建的、方方正正的、5层到6层的、老工房或者筒子楼或者单位福利房或者宿舍楼，基本都是砌体结构，或者俗称的“砖混”结构。
上图是一个比较典型的砌体结构住宅，两室两厅，相信大家都见过类似的房子。
图中涂黑的方块是钢筋混凝土构造柱，里面有钢筋，这些是肯定不能破坏的。
其余所有淡显填充的墙体，都是砌体剪力墙，原则上，这些也都是不能破坏的。
混凝土构造柱和砌体剪力墙，构成了整个竖向结构体系，承载所有的结构荷载。
为方便大家看图，我把天花板设置成透明，大家可以跟上面的平面图对照一下。
灰色的是混凝土，红色的是砌体。
砌体墙与透明楼板之间，是混凝土圈梁。
事实上，每一片墙体都在为结构贡献抗侧刚度。
有的人可能会说，“我就拆一点点墙体，没事的”。
的确，拆一点点墙体，房子是不会塌下来，但是，地震的时候，可能刚好就差那一点点侧向承载力......我并不是危言耸听，大自然是很残酷的，这一点点承载力的差异，导致的可能就是地震中幸存与倒塌的区别。
而且，一般砌体结构都是老房子了，可能当时修建的时候，设计、施工标准本身就不高，又上了岁数，老胳膊老腿已经经不起折腾了。
所以，我的建议是，对于砌体结构，也不用辨别了，死了这条心吧，别再动拆墙的主意了。
不光不能拆墙，也不能拆构造柱，也不能破坏楼面梁和圈梁，更不能加墙。
这些砌体结构的设计承载力本来就很勉强，有些楼板还是预制空心板，甚至个别的还有木楼板。
千万不要在楼板上加砌砖墙！轻则楼板开裂，重则楼板坍塌，非常可怕。
如果确实需要，请采用轻钢龙骨石膏板、蜂窝纸板、玻璃隔断等轻质干法墙体。
2. 剪力墙结构随着土地价格的上升、市场需求的增加，5、6层的砌体结构已经不能满足要求了。
90年代中后期开始出现的高层住宅，大量采用了混凝土剪力墙结构。
基本上，9层、10层往上直到30层乃至更高的住宅全都是剪力墙结构。
上图是个比较典型的剪力墙结构住宅，两室两厅，基本上是一梯三户的中间那一户。

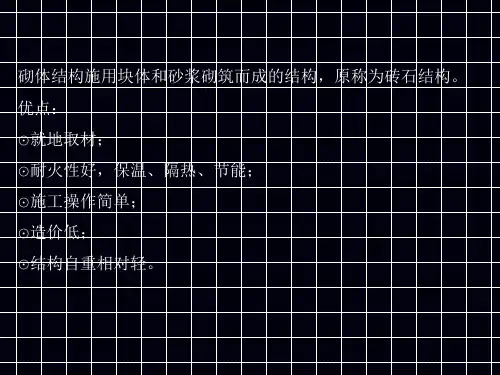

由块体砌体作为建筑物主要受力构件的结构称为砌体结构。
它是砖砌体、砌块砌体和石砌体结构的统称。
由竖向的砌体构件与水平的混凝土构件所组成的结构称为混合结构。
1.3块体（砖、砌块、石）砖砌体普通砌体结构砌块砌体石砌体配筋砌体结构。
（砌筑方式）配筋砌体结构：在砌体中设置了钢筋或钢筋混凝土材料的砌体。
横向配筋砖砌体组合配筋砖砌体配筋空心砌块砌体1，砖（1 ）烧结粘土砖：普通粘土砖：240×115×53，γ=18-19kN/m3粘土空心砖：承重：KP1、KP2 δ=15%-40%非承重KM1 ：δ=40%-60%（K：空心；P：普通；M：模数）（2）非烧结硅酸盐砖（γ=14-18kN/m3 ）（可用于承重墙和基础）蒸压灰砂砖蒸压粉煤灰砖2，混凝土砌块小型：高度180-350中型：高度360-900大型：高度大于900，石材：细料石、半细料石、粗料石、毛料石。
二、块体的强度等级：按抗压强度划分烧结粘土砖：MU30，MU25 ，MU20 ，MU15 ，MU10 非烧结硅酸盐砖: MU25 ，MU20 ，MU15 ，MU10混凝土砌块: MU20 ，MU15 ，MU10石材：MU100，MU80，MU60，MU50，MU40，MU30，MU20•烧结粘土砖（KP1) ：MU10 •非烧结硅酸盐砖: MU15 ，MU10砂浆一、砂浆的种类：水泥砂浆、混合砂浆、非水泥砂浆。
二、砂浆的强度等级：采用边长为70.7的立方体标准试块，在温度为20±3ºC环境下，水泥砂浆在湿度为90%以上、水泥石灰砂浆在湿度为60%-80%条件下养护28天，具有95%保证率的抗压强度。
强度等级分为：M15，M10，M7.5，M5，M2.5三、常防潮层以下水泥砂浆防潮层以上混合砂浆国外砖强度一般达到30-60MPa，空心砖的密度一般在13kN/m3，砂浆强度一般在25-13MPa之间。
砌体墙的基本构造（带图片）砌体墙的基本构造砌体墙砌筑块材粘结材料●常用砌体材料及规格抗震主要构造措施■ 砌筑块材标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm，辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等；煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm 和240mmX430mmX850mm等；蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm。
■ 粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。
其常用级配（水泥：黄砂）为1：2、1：3等；混合砂浆——在水泥砂浆中加入石灰膏。
其常用级配（水泥：石灰：黄砂）为1：1：6、1：1：4等。
强度——砂浆为刚性材料，主要考虑抗压强度。
其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。
和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能。
水泥砂浆的强度和防水性能要高于混合砂浆；混合砂浆的和易性优于水泥砂浆。
±0.00以下用水泥砂浆砌筑，±0.00以上用混合砂浆砌筑。
●砌体墙的砌筑要领错缝搭接，避免通缝，横平竖直，砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。
