《液压传动》教案解析

2024《液压传动》说课稿范文液压传动是中职教育《机电应用与维修》课程中的重要内容。

在学生已经学习了机械传动的基本原理和知识后，液压传动作为一种新的传动方式被引入。

液压传动在现代工业中应用广泛，具有体积小、传动效率高、操作方便等特点。

教学目标：①认知目标：理解液压传动的基本原理，掌握液压传动的组成和工作方式。

②能力目标：能够根据给定的液压系统图进行线路布置和元件选型，并能进行液压传动系统的调试和维修。

③情感目标：培养学生对液压传动技术的兴趣和热爱，激发学生学习机电技术的动力。

教学重难点：在深入研究教材的基础上，我确定了本节课的重点是：理解液压传动的原理和组成，掌握液压传动系统的调试和维修方法。

难点是：根据液压系统图进行线路布置和元件选型。

教法学法：本节课采用的教法是：引导探究法和案例分析法。

学法是：合作学习法和实践操作法。

教学准备：为了更好地展示液压传动的原理和工作方式，我准备了多媒体辅助教学的素材，包括液压传动系统的动画演示和实物展示。

同时，我还准备了一些案例分析和实践操作的题目，以提高学生的实际操作能力。

教学过程：一、谈话引入，导入新课。

通过提问学生关于汽车发动机的工作原理和传动方式，引导学生思考液压传动与机械传动的区别和联系。

二、检验课前自学成果。

通过小组合作的形式，让学生分享对液压传动的理解和学习收获，同时根据学生的不同回答展示液压传动的示意图和常见元件。

三、探究新知，突破难点。

1.液压传动的基本原理通过动画演示和实物展示，让学生理解液压传动的基本原理，如液压力传递、流体流动、压力平衡等。

2.液压传动系统的组成和工作方式以一辆起重机的液压传动系统为例，引导学生根据液压系统图进行线路布置，选型合适的液压元件，并让学生通过实践操作来调试和维修液压传动系统。

四、案例分析和实践操作给学生出示一些实际案例和维修故障，让学生通过分析和实践操作来解决问题，从而提高学生的解决问题的能力和实际操作能力。

五、全课总结通过让学生总结今天所学的液压传动的知识点和操作技巧，加强学生对液压传动的理解和应用。

《液压传动》教案本课程是一门专业基础课程，其实践性较强。

在教学过程中采用理论与实践相结合的办法。

课堂教学中尽可能用现实中实例引导。

同时加强与学生的交流，培养学生的学习兴趣。

第一章概论1.1机器的组成1.1.1 机器由三部分组成：原动机、传动部分、工作机。

1.1.2 传动的种类：机械传动、电气传动、液压传动。

1.2 液压传动的工作原理1.2.1 从液压干斤顶的工作过程可以看出，液压传动有如下特点（工作原理）：1）液压传动是以液体作为工作介质，来传递运动和动力的。

而且传动中经过两次能量转换。

2）油液须在密闭系统中传送。

1.2.2 液压传动与液力传动的区别：液压传动是在密闭系统中，利用液体的压力能工作；液力传动是在非密闭状态下，利用液体的动能或位能工作。

1.3 液压传动的组成（分析图1－2）从图1－1和图1－2两个例子可以看出，液压系统正常工作须由五个部分组成。

1）动力装置。

是把机械能转换为液体压力能的装置。

2）执行元件。

是将液体的压力能转换为机械能的装置。

3）控制调节元件。

是指控制或调节系统压力、流量、方向的元件。

4）辅助元件。

是在系统中起散热、贮油、蓄能、连接、过滤、测压等等作用的元件。

1.4 图形符号（分析课本图1－3及附录“常用液压元件图形符号”）1）图形符号脱离了元件的具体结构，表示的是元件的职能。

2）图形符号表示的是元件的零位或静止位置。

1.5 液压传动的优缺点1.5.1 优点：1）输出力大，可实现低速大吨位传动。

（突出优点）2）能在大范围内实现无级调速。

3）体积小、结构紧凑。

4）运动均匀稳定，换向时无冲击。

5）调整控制方便，易于实现自动化。

6）便于实现过载保护，使用安全可靠。

7）设计、制造、维修方便。

1.5.2 缺点：1）无法保证严格的传动比。

（难以克服的缺点）2）温度的变化对系统工作影响较大。

3）工作过程中能量损失较大。

4）制造精度要求高。

5）故障原因不易查找。

1.6 液压传动的应用和发展1）由于液压传动具有很多优点，因此，在各类机械设备中的应用非常广泛。

一、教学目标1. 知识目标：（1）掌握液压传动的基本原理、组成及分类；（2）熟悉液压元件的结构、性能及工作原理；（3）了解液压系统的设计、安装、调试和维护方法。

2. 能力目标：（1）培养学生运用所学知识分析和解决实际问题的能力；（2）提高学生的动手操作能力，能够熟练进行液压元件的安装、调试和维护；（3）培养学生的创新意识和团队协作精神。

3. 素质目标：（1）培养学生的职业道德和社会责任感；（2）提高学生的综合素质，为将来从事液压传动相关行业打下坚实基础。

二、教学内容1. 液压传动的基本原理2. 液压元件的结构、性能及工作原理3. 液压系统的设计、安装、调试和维护4. 液压传动在机械工程中的应用三、教学方法1. 讲授法：系统讲解液压传动的基本原理、液压元件的结构、性能及工作原理等理论知识；2. 案例分析法：通过分析典型液压系统，让学生掌握液压系统的设计、安装、调试和维护方法；3. 实验教学法：让学生在实验过程中，动手操作液压元件，了解其工作原理，提高动手能力；4. 讨论法：引导学生对液压传动在实际工程中的应用进行讨论，提高学生的创新意识和团队协作精神。

四、教学过程1. 导入：介绍液压传动在机械工程中的应用，激发学生的学习兴趣。

2. 讲授液压传动的基本原理，让学生了解液压传动的基本概念和组成。

3. 讲解液压元件的结构、性能及工作原理，通过实验展示液压元件的实际应用。

4. 讲解液压系统的设计、安装、调试和维护方法，通过案例分析让学生掌握相关技能。

5. 实验教学：让学生动手操作液压元件，了解其工作原理，提高动手能力。

6. 讨论液压传动在实际工程中的应用，引导学生思考如何将所学知识应用于实际工作中。

7. 总结：对整个教学过程进行总结，强调重点和难点，布置课后作业。

五、教学评价1. 课堂表现：评价学生在课堂上的学习态度、积极参与程度和团队合作精神；2. 实验报告：评价学生在实验过程中的动手操作能力和实验报告的撰写质量；3. 课后作业：评价学生对课堂知识的掌握程度和运用能力；4. 案例分析报告：评价学生分析问题和解决问题的能力。

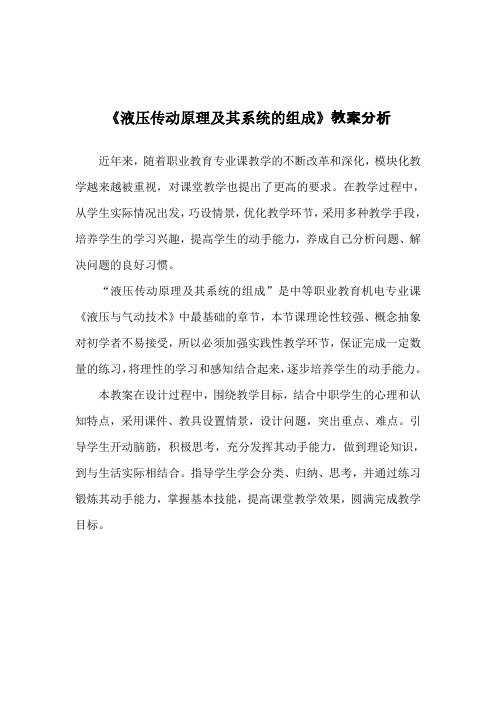

《液压传动原理及其系统的组成》教案分析
近年来，随着职业教育专业课教学的不断改革和深化，模块化教学越来越被重视，对课堂教学也提出了更高的要求。

在教学过程中，从学生实际情况出发，巧设情景，优化教学环节，采用多种教学手段，培养学生的学习兴趣，提高学生的动手能力，养成自己分析问题、解决问题的良好习惯。

“液压传动原理及其系统的组成”是中等职业教育机电专业课《液压与气动技术》中最基础的章节，本节课理论性较强、概念抽象对初学者不易接受，所以必须加强实践性教学环节，保证完成一定数量的练习，将理性的学习和感知结合起来，逐步培养学生的动手能力。

本教案在设计过程中，围绕教学目标，结合中职学生的心理和认知特点，采用课件、教具设置情景，设计问题，突出重点、难点。

引导学生开动脑筋，积极思考，充分发挥其动手能力，做到理论知识，到与生活实际相结合。

指导学生学会分类、归纳、思考，并通过练习锻炼其动手能力，掌握基本技能，提高课堂教学效果，圆满完成教学目标。

《液压传动》课程教学设计【摘要】课程设计是教学过程中的一个重要的实践性教学环节。

文章从《液压传动》这门课程的定位与设计思路, 教材内容的选择，教学方法和手段，教学过程组织与实施，考核与评价五个方面阐述了对该课程的理解和设计。

【关键词】课程设计；液压传动；理实一体一、课程定位与设计思路（一）课程的定位《液压传动》这门课程是工程机械专业学生必修的一门专业基础课程；它是以机械制图、机械基础、电工与电子等课程为基础，同时对后续的工程机械的液压系统分析与故障诊断，解决生产实践问题都有极其重要的作用。

所以它在先修和后续课程中起到承上启下的作用。

几乎所有的工程机械都包含有液压传动知识，该专业对应的职业岗位有工程机械装配、调试、维修和售后服务。

根据岗位要求的职业能力和职业素养，我们把该课程的目标定位为：培养具有一定职业能力的从事工程机械使用保养、检测、维护维修、运行管理及技术服务等工作的高素质技能型人才。

（二）课程的设计思路基于该课程的定位，课程设计的思路从两方面考虑。

一方面，根据行业和岗位特点，确定有效的教学内容和教学形式；另一方面，针对中职学生的总体特点，确定全新的课程教学模式。

将枯燥难懂的教学内容融入工作过程中，整个课程由若干个学习情境构成，每个学习情境包含不同的工作任务。

希望同学们完成各个工作任务后对液压知识从认识了解到熟悉熟练。

整个教学过程中知识点的难度在逐步增加，但希望教师的讲授程度逐步降低，从最初的讲授者、引导者直到学习的陪伴者；学生的学习自主度逐步升高，从最初的凝听者、参与者直到学习的主导者。

教学模式的确定遵照任务驱动、实践主导、能力拓展、教学做一体的原则，以典型任务为目标配以行动导向为指引；以学为主体，导为主线实现任务驱动的理实一体化教学模式最终实现课程的知识目标：够用为度；技能目标：从模仿到熟练；情感目标：职业素养的养成。

二、教学内容的选择课程设计教学内容的选择有两方面考虑。

一方面，以“必须”“够用”为度选取教学内容；另一方面，根据岗位要求构建若干学习情境，及各个实用典型任务。

液压传动教案高中物理
一、教学目标
1. 了解液压传动的基本原理和应用。

2. 掌握液压传动的优点和特点。

3. 能够分析液压系统中的基本元件和工作原理。

4. 能够设计和运用液压传动系统解决实际问题。

二、教学内容
1. 液压传动的基本原理
2. 液压传动系统的基本元件
3. 液压传动系统的工作原理
4. 液压传动系统的优点和特点
5. 液压传动系统的应用领域
三、教学步骤
1. 介绍液压传动的基本原理和概念。

2. 讲解液压传动系统的基本元件，如液压泵、液压缸、液压阀等。

3. 分析液压传动系统的工作原理，包括压力传递、力的放大、速度的控制等。

4. 探讨液压传动系统的优点和特点，如传动平稳、噪音小、反应灵敏等。

5. 研究液压传动系统在不同领域的应用案例，如汽车制造、工程机械、船舶等。

四、教学方法
1. 理论讲授结合实例分析。

2. 示范实验和演示。

3. 小组讨论和合作学习。

4. 课堂练习和作业布置。

五、教学评估
1. 小组讨论和合作学习的表现。

2. 课堂练习和作业的完成情况。

3. 实验报告和设计方案的质量评价。

六、教学反馈
1. 针对学生在液压传动理论和应用方面的理解和掌握情况进行及时反馈。

2. 结合学生的实际需求和学习兴趣，调整教学方法和内容。

3. 鼓励学生积极参与液压传动技术的实践和研究。

液压传动教案(新编)《液压传动》教案教研室：授课教师：课程名称《液压传动》课次主要教学内容学时分配第一讲液压传动概述液压传动的工作原理液压传动系统的组成液压传动的特点教学目的深入掌握液压传动基本原理、主要参数和基本组成。

了解液压传动的特点。

教学重点重点掌握液压传动基本原理、主要参数和基本组成。

教学难点无教学方法案例教学法拟留作业见本讲教案授课总结液压传动是一种以液体为工作介质，以液体的压力能进行运动和动力传递的传动方式。

1-1 液压传动的工作原理■ 为什么液压千斤顶能顶起汽车？■ 简化的分析模型（ 1）、力的传递分析：要顶起汽车重量 G 液体需要建立的压力：p=G/A1，其中， A1=41 D2 要建立顶起汽车重量的压力所需的外力：F=PA2, 其中， A2= 41 d2 由上可得：G/F=A1/A2=(D/d)2 或 F=(d/D)2 G （ 2）、运动的传递分析：1/ 4s1A1=s2A2 或 q1=v1A1=v2A2=q2=Q （ 3）、能量的传递分析：GV2 = pq = FV1 （ 3）、重要结论：密封容积中的液体不仅可以传递力，还可以传递运动。

力的传递遵照帕斯卡原则。

运动的传递遵照容积变化相等的原则。

■ 两个重要概念压力：压力决定于负载。

流量：速度取决于流量。

1-2 液压系统的组成■ 动力元件：将机械能转换为液压能。

如液压泵。

■ 执行元件：将液压能转换为机械能。

如液压缸、液压马达。

■ 控制元件：控制系统压力、流量和方向。

如压力阀、流量阀、方向阀等。

■ 辅助元件：保证系统正常工作。

如油箱、过滤器、管件等。

■ 传动介质：递力和运动。

如液压油。

机械能机械能液压能转换转换 1-3 液压传动的特点及应用■ 主要优点传递功率大。

无级调速。

传动平稳。

操控方便，易于实现自动控制、过载保护。

标准化、系列化、通用化程度高。

■ 主要缺点效率较低、可能泄漏污染。

工作性能易受温度变化的限制。

造价较高。

液压故障诊断技术要求高，液体介质污染控制较复杂。

液压传动的原理和作用教案液压传动是利用液体的不可压缩性和容积恒定的特性传递力量和运动的一种传动方式。

液压传动主要由液压泵、液压缸和油管路组成。

液压传动的原理：1. 液压泵将驱动源（如电机）提供的机械能转换为液体压力能，通过排泄阀进入液压缸。

2. 液压泵产生的液压力通过导管传递到液压缸中的活塞上，使活塞运动。

3. 液压缸的活塞通过连杆或其他机构将运动传递给被驱动部分，从而实现力量和运动的传递。

液压传动的作用：1. 增大力量：液压传动通过增大液体的压力，使得在较小的力输入下能产生较大的输出力。

2. 平衡：通过连杆或液压缸等机构，可以实现力的平衡，使得力的传递更加稳定。

3. 控制运动：液压传动可以通过控制液压缸的液体进出来控制运动的速度、方向和位置。

4. 调节力量：通过调节液压泵的输出压力或排量，可以实现力量的调节和控制。

教案内容：1. 简介液压传动的原理和作用。

2. 介绍液压传动的基本组成部分（液压泵、液压缸、油管路等）及其工作原理。

3. 液压传动的优点和应用范围。

4. 液压传动系统的示意图和工作过程。

5. 实物展示液压泵、液压缸等液压传动元件。

6. 进行液压传动实验，演示液压传动的原理和作用。

7. 学生思考和讨论液压传动的优缺点以及未来应用的发展方向。

教案效果评估：1. 学生准确理解液压传动的原理和作用。

2. 学生能够识别液压传动系统的基本组成部分。

3. 学生能够分析液压传动系统的工作过程和特点。

4. 学生能够通过实验演示液压传动的工作原理和作用。

5. 学生能够思考和讨论液压传动的优缺点及其未来发展方向。

6. 教师可以通过学生的参与度、回答问题的准确性和实验演示的效果来评估教案的效果。

《液压传动》教案余锋武汉工程职业技术学院机电工程系二○一○年春教研室：机电工程教研室授课教师：余锋§1-1 液压传动的工作原理为什么液压千斤顶能顶起汽车？•力的传递分析p2=F2/A2F1=p1A1=p2A1=pA1液压传动中液体的工作压力决定于负载。

•运动的传递遵照容积变化相等的原则s1A1=s2A2q1=v1A1=v2A2=q2执行元件的运动速度取决于流量。

•压力和流量是液压与气压传动中的两个最基本的参数。

§1-2 液压与气动系统的组成•动力元件将机械能转换为液压能。

如液压泵。

•执行元件将液压能转换为机械能。

如液压缸或、液压马达。

•控制元件控制系统压力、流量和方向。

如压力阀、流量阀、方向阀等。

•辅助元件保证系统正常工作辅助元件。

如油箱、过滤器、管件等。

§1-3 液压传动的特点及应用1.3.1 主要优点•传递功率大。

•无级调速。

•传动平稳，易于实现快速启动、制动和频繁换向。

•操作控制方便，易于实现自动控制、中远距离控制和过载保护。

•标准化、系列化、通用化程度高。

1.3.2 主要缺点•效率较低、可能泄漏污染。

•工作性能易受温度变化的限制。

•造价较高。

•液压故障诊断技术要求高，液体介质污染控制较复杂。

•不能得到严格的传动比。

1.3.3 应用举例工程机械富浪牌4RZ-1型联合收割机-液压式割台升降塑料机械——注塑机HT2101A 微机电液伺服万能材料试验机”思考题：•1-1 液压传动由哪五部分组成？各部分作用是什么？•1-2 液压传动的优点是什么?教研室：机电工程教研室授课教师：余锋§2-1 液压油液压油的功能：传递能量和信号；润滑；散热；防锈；密封摩擦副中的间隙；传输、分离和沉淀非可溶性污染物等。

2.1.1 液压油物理性质•密度单位体积液体的质量。

ρ=m/V （kg/m3）•可压缩性液压油体积弹性模量Κ＝（1.2～2）109Pa。

一般情况下认为液体是不可压缩的。

《液压传动》教案一、教学目标1. 让学生了解液压传动的定义、原理和特点。

2. 使学生掌握液压系统的组成及基本元件的功能。

3. 培养学生分析液压系统故障的能力。

4. 提高学生对液压传动的应用领域的认识。

二、教学内容1. 液压传动的定义及原理2. 液压系统的组成及基本元件3. 液压系统的图形符号及功能4. 液压系统的常见故障及分析方法5. 液压传动在工程中的应用三、教学方法1. 采用讲授法讲解液压传动的定义、原理和特点。

2. 采用案例分析法分析液压系统的组成及基本元件。

3. 采用现场演示法展示液压系统的图形符号及功能。

4. 采用问题驱动法引导学生分析液压系统的常见故障。

5. 采用实例分析法介绍液压传动在工程中的应用。

四、教学准备1. 准备液压传动的相关教材、课件和教学视频。

2. 准备液压系统示意图和故障案例。

3. 准备液压传动应用实例的图片或视频。

五、教学过程1. 引入新课：简要介绍液压传动的定义和原理。

2. 讲解液压系统的组成及基本元件：讲解各元件的功能及相互关系。

3. 分析液压系统的图形符号及功能：结合示意图进行讲解。

4. 分析液压系统的常见故障：引导学生了解故障原因及解决方法。

5. 讲解液压传动在工程中的应用：通过实例介绍液压传动的优势和应用领域。

教学反思：本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高学生对液压传动的理解和应用能力。

关注学生的学习兴趣，激发学生继续学习液压传动的热情。

六、教学评估1. 课堂提问：检查学生对液压传动基本概念的理解。

2. 作业布置：要求学生绘制液压系统的基本元件示意图，并简要说明各元件的功能。

3. 故障分析练习：提供几个液压系统故障案例，要求学生分析故障原因并提出解决方案。

七、教学拓展1. 液压系统设计：介绍液压系统设计的基本原则和步骤。

2. 液压元件的选型：讲解如何根据系统需求选择合适的液压元件。

3. 液压系统的维护与保养：讲解液压系统的日常维护和保养方法。
