ROTORK3代调试步骤

1. 第一步初始界面，调试时需要把切换开关打到现场就地位置，按初始界面，显示界面如图中所示Limits 主要进行阀门开关方式，开关限位，以及扭矩的设定Indication 主要设定LED显示和开关触点Control 就地跟远程控制一些参数设定ESD ESD参数设定Security 密码设定Defaults 恢复出厂设定2.阀位设定，选择图中Limits，按进入关限位调试界面，Direction 开关方向，默认ClockActiom 开关方式 Limit 限位 Torque 力矩Torque 开关阀力矩值的设定Set Limit 设定开关限位进入该界面后，按选择菜单，Direction 默认Clock，按下“”键以选择“ Close Settings”（关设定）中“Direction”方向）功能。

用或进行选择。

按下键进行确认。

Action 选项选择Limit按下“”键以选择界面，用或进行选择，按下键进行确认。

Torque 力矩值选择60%左右，这个跟阀门实际需要的扭矩为准，按下“”键以选择界面，用或进行增减，按下键进行确认。

Set Limit首先将电动头涡轮箱出的2个限位螺栓松出，按下遥控器“”键以选择界面，首先设定阀门关限位将执行器和阀门动作至全关位置后（可以手轮顺时针转动，手轮上有指示），手轮在往开方向回半圈到一圈，然后电动头涡轮箱上面的螺栓（靠近电动头）往里面拧，直到顶住后往外退出1-2圈，锁紧螺母，按下键进行确认关阀限位。

设定阀门开限位：将执行器和阀门动作至全开位置后（可以手轮逆时针转动，手轮上有指示），手轮在往关方向回半圈到一圈，然后电动头涡轮箱下面的螺栓（底部的）往里面拧，直到顶住后往外退出1-2圈，锁紧螺母，按下键进行确认开阀限位。

3.Indication主要设定LED显示和开关触点开关触点按下“”键以选择界面，用或进行增减，按下键进行确认。

LED 显示4.Control 就地跟远程控制一些参数设定就地参数设定 Maintained 保持远程控制参数设定5.Security 密码设定6.Defaults 恢复出厂设定（注：可编辑下载，若有不当之处，请指正，谢谢!）。

目录1.简介 ____________________________ 2 1.1 使用Rotork 设定工具 __________ 2 1.2 连接至执行器 ________________ 4 1.3 密码安全 ____________________ 52.设置 ____________________________ 6 2.1 设置–限位 ___________________ 6 2.2 设置–指示 ___________________ 9 2.3 设置–控制 __________________12 2.4 ESD ______________________302.5 安全 ______________________32 2.6 默认值 ____________________33IQ 范围IQ配置、状态和监控用户手册签发日期2013年4月2IQ3状态和监控–章节：简介1. 简介该手册提供了有关执行器设置和分析的说明。

我们重新组织了文件结构，将有关使用设置工具、按键导航和密码安全的说明包含于第1部分，当按照第2至第5部分中的要求进行设置和查看信息时必须应用第1部分中的这些说明。

因此，在继续进行前，用户必须熟悉第1部分中所含的操作。

应与执行器随附的PUB002-039，IQ系列安全使用、安装、基本设置及维护手册结合阅读。

1.1 使用Rotork设定工具设定器用于连接至执行器、浏览菜单、更改设置和查看执行器显示屏上所示的信息。

名称一般操作1. 键向上滚动。

2. 键向下滚动/连接3. 键减小数值/切换设置/向左滚动。

4. 键增大数值/切换设置/向右滚动。

5. 键选择加亮的项目。

保存加量的设置。

停止执行器运行（当设置工具控制启用时，参见第2.3.1部分）。

6. 键返回上一个菜单。

7. 键在数据记录器力矩图上的标准和缩放视图之间循环。

8. 键执行在Rotork蓝牙®设定器上存储的预设值操作。

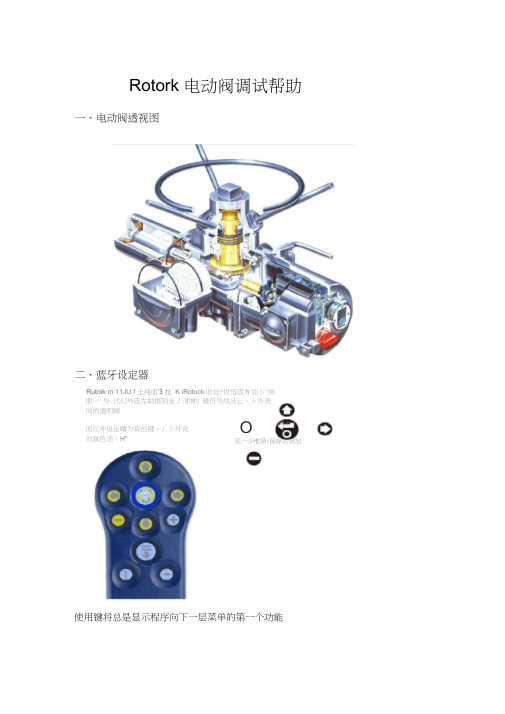

Rotork 电动阀调试帮助一、电动阀透视图二、蓝牙设定器Rutoik m 11JU f 土纯皿’3 技K iRotock收址*世迅霑h 如卜"所朋亠号.代幻外氐左站恒别金］:的的碓符号战及匕、卜外壳间的遗明瞬使用键将总是显示程序向下一层菜单的第一个功能O花宀少堆择/保存右讯加而红外设足曙为資邑键・t.卜外壳対眞色诰；H”向上使用0将总是显示程序同一层菜单向右的功能，并可以循环显示同一层内的功能在设定模式下，。

或O键可以改变设定。

在设定模式下，按白键可以将新的设定输入执行器的存储器中同时按下。

和。

直接返回主界面三、显示屏幕LED |ND|CAr|ON: R = RED, G = GREEN, Y = YELLOW, B - BLUE1. 阀位显示阀位和力矩的主段显示。

阀位显示至1个小数位。

2•模拟评分法当选择模拟力矩（额定值的百分比）或定位（%位置/设定位值）主屏幕时，使用0%八-100% 的比例显示。

3. 红外线LED使用于旧型号的设定器，发起蓝牙无线技术的数据连接。

4. 双位置LED包括2个黄色指示中间位置和2个颜色（红/绿）指示行程终端。

5•蓝牙指示LED双亮度LED，用于指示无线蓝牙技术的有效连接。

6•报警图标用于显示阀门、控制及执行器报警。

在主显示屏上方带有该报警指示的故障文字说明。

7•电池报警图标此图标在电池电量低或电池没电时显示，上述文字显示屏同时显示 low"（电池电量低）或"Battery Flat"（电池没电）。

8•红外图标此图标在有红外线通讯时闪烁。

按下按键时， LED 也闪烁。

9. 开度百分比图标当显示整数开度值时10. 通电后，LCD 白色背景灯将点亮，在所有亮度对比条件下均有最佳视觉效果。

为了显示更多阀位指示，默认情况下，LCD 两侧的LED 指示灯用于指示全关（绿 色）、行程中间（黄色）和全开（红色）。

这些LED 可在设定菜单中进行全部设置或订 购时根据要求进行设置。

罗德克执行器三代说明书三代罗托克执行器说明书第三代执行器，比以往更*增强了密封性能和可维护性全新设计的屏幕显示简单且稳定的编码器出色的显示–通讯、诊断和人机交互(HMI)可通过蓝牙或红外进行组态减少内部的布线连接支持资产管理“前瞻性设计”–可对所有板件的嵌入式固件程序进行现场升级InsightII提供更好的数据管理远程关阀1显示条灭=远程关阀信号存在ESD1显示条灭=ESD信号存在远程保持信号1显示条灭=远程保持信号存在显示条亮=远程保持信号不存在，且/或远程停止有效。

调试IQ系列执行器无需打开任何电气箱盖！如果由于用户曾经打开过电气箱盖而使执行器受到损坏，Rotork公司不承担任何责任！每一台Rotork执行器在出厂前都已经过检测,如果安装、调试和密封适当，则可提供多年的无故障运行!31手动操作图1压下手动/自动手柄，使其处于手动位置.旋转手轮以挂上离合器,此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态,直到执行器被电动操作,手轮将自动脱离，回到电机驱动状态。

远程开阀2显示条灭=来自总线选项电路板的远程开阀信号存在.远程关阀2显示条灭=来自总线选项电路板的远程关阀信号存在!ESD2显示条灭=来自总线选项电路板的ESD信号存在。

远程保持2显示条灭=来自总线选项电路板的远程保持信号存在。

显示条亮=关阀联锁有效通过带有外部联锁触点的执行器(关阀)联锁控制，可防止未经允许的开阀电动操作.如果不需要外部联锁控制，联锁功能必须选择为[OF]！远程控制未选择显示条亮=未选择远程控制显示条灭=选择远程控制就地关阀信号不存在显示条亮=就地关阀信号不存在显示条灭=就地关阀信号存在就地开阀信号不存在显示条亮=就地关阀信号不存在显示条灭=就地关闭信号存在温度保护跳断显示条亮=温度保护跳断执行器电机带有温度保护如果电机过热，温度保护开关将跳断，执行器将停止运行。

ROTORK电动阀设定步骤第一步：了解阀门和执行器的类型和规格在进行设置之前，了解阀门和执行器的类型和规格对于正确设置非常重要。

需要了解阀门的类型（球阀、蝶阀、闸阀等）、阀门的尺寸和材料，以及执行器的类型和能力等。

第二步：安装执行器首先，确保所有的机械连接已正确安装和连接。

根据执行器的型号和规格，使用适当的支撑和固定装置将执行器安装在阀门上。

第三步：电气连接将执行器的电源线连接到适当的电源。

确保所有的电源线都正确连接，并按照电器图纸上的说明进行连接。

第四步：旋转限位开关设置执行器上通常有两个限位开关，分别对应阀门的全关和全开位置。

根据所需的阀门行程和位置，调整这两个限位开关的位置和角度。

第五步：调整初始位置在设置之前，必须将阀门和执行器手动操作至完全关闭的位置。

通过执行器上的手动操作功能，将阀门手动关闭。

第六步：配置执行器控制器根据系统需求和操作方式，设置执行器控制器的参数。

这些参数可能包括执行器的行程时间、阀门行程的反馈信号、启动和停止模式以及其他相关参数。

根据执行器和控制器的型号和规格，按照相关的操作手册进行配置。

第七步：测试和调整完成以上步骤后，进行测试和调整以确保阀门和执行器的正常工作。

执行器通常具有手动操作功能，可以通过手动操作来检查阀门的行程和操作。

在测试时可以进行一些常规动作，如打开、关闭和调节阀门，以确保执行器和阀门的正常运行。

第八步：记录设置参数在设置完毕后，将所有的设置参数记录下来。

这些设置参数将在以后的操作和维护中非常有用。

以上就是ROTORK电动阀设定的主要步骤。

每个具体的设置过程可能会有所不同，但总体来说，理解阀门和执行器的类型和规格，正确安装执行器，进行电气连接，设置旋转限位开关和初始位置，配置执行器控制器，测试和调整，以及记录设置参数是设置ROTORK电动阀的基本步骤。

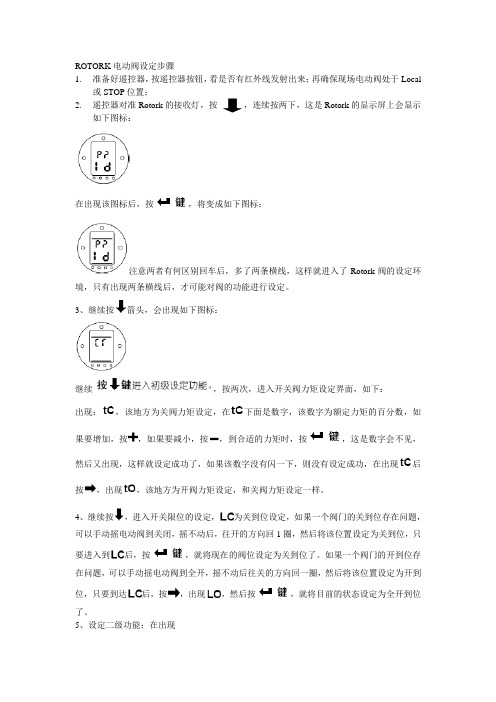

ROTORK电动阀设定步骤1.准备好遥控器，按遥控器按钮，看是否有红外线发射出来；再确保现场电动阀处于Local或STOP位置；2.遥控器对准Rotork的接收灯，按，连续按两下，这是Rotork的显示屏上会显示如下图标：在出现该图标后，按，将变成如下图标：注意两者有何区别回车后，多了两条横线，这样就进入了Rotork阀的设定环境，只有出现两条横线后，才可能对阀的功能进行设定。

3、继续按箭头，会出现如下图标：继续，按两次，进入开关阀力矩设定界面，如下：出现：，该地方为关阀力矩设定，在下面是数字，该数字为额定力矩的百分数，如果要增加，按，如果要减小，按，到合适的力矩时，按，这是数字会不见，然后又出现，这样就设定成功了，如果该数字没有闪一下，则没有设定成功，在出现后按，出现，该地方为开阀力矩设定，和关阀力矩设定一样。

4、继续按，进入开关限位的设定，为关到位设定，如果一个阀门的关到位存在问题，可以手动摇电动阀到关闭，摇不动后，往开的方向回1圈，然后将该位置设定为关到位，只要进入到后，按，就将现在的阀位设定为关到位了。

如果一个阀门的开到位存在问题，可以手动摇电动阀到全开，摇不动后往关的方向回一圈，然后将该位置设定为开到位，只要到达后，按，出现，然后按，就将目前的状态设定为全开到位了。

5、设定二级功能：在出现后，按，就进入了二级功能设定，接下来需要设定的功能参见下图：需要将触点S1设定为：关到位，再将该触点方式设定为常开方式，如右图将S2触点设定为：全开到位，同样将该触点方式设定为常开触点，如右图将S3 触点设定为：正在关状态，同样将该触点设定为常开触点。

将S4触点方式功能设定为正在开状态，同样将该触点设定为常开触点。

下面的功能是对ESD功能的设定：只有在PID流程图上与ESD系统相连相关的Rotork电动阀才需要设定该功能。

具体设定为将A1、A3、A4、A5全部设定为NO，如果是放空阀，将A2设定为OP功能，如果不是放空阀，是进出站阀门，设定为CL功能。

ROTORKIQ3调试步骤调试ROTORKIQ3执行器可以按照以下步骤进行。

1.确保安全：在开始调试之前，首先确保你自身的安全，例如佩戴个人防护装备（安全鞋、安全帽、手套等）。

确保执行器周围没有危险物品，并将操作区域标记出来。

2.检查供电电源和电缆：确保供电电源的电压和频率与执行器的要求相匹配。

检查电缆连接是否牢固，并在需要时更换损坏的电缆。

3.连接控制信号：将控制器（PLC或远程终端单元）与执行器的控制信号接线端子相连。

确保线路连接正确并紧固。

4. 连接上位机：将工程师电脑或者调试终端连接到执行器的通讯接口（例如Modbus、Profibus、HART等）。

确认连接正常，并调整相关通讯参数。

5.参数配置：使用上位机软件或者调试终端软件以及执行器的操作界面，配置执行器的参数，例如控制方式（自动、手动、远程等）、控制信号范围、开度范围等。

6.执行器位置校准：在执行器安装在阀门或其他装置上之前，需要对其位置进行校准。

通过上位机软件或者操作界面选择执行器位置校准功能，并按照提示进行操作。

校准时，执行器会根据设定的开度值或者反馈信号自动调整位置，直至达到准确的位置。

7.设定预设开度：根据实际应用需求，通过上位机软件或者操作界面设定执行器的预设开度。

预设开度是指执行器在工作时所需达到的开度值，通常用于调整控制精度和防止过速或者过冲。

8.动作测试：对执行器进行动作测试，即手动发送控制信号，观察执行器的响应情况。

执行器应该根据控制信号快速、准确地调整到设定的位置。

9.自动控制测试：使用控制器的自动控制功能，通过发送控制信号模拟实际应用场景，观察执行器的响应情况。

确保执行器能够按照设定的开度值进行精确控制，并满足系统的要求。

10.故障诊断：在调试过程中，如果发现执行器无法正常工作或者存在问题，使用故障诊断功能进行故障排查。

根据上位机软件或者操作界面显示的故障信息，进行相应的处理和修复。

11.记录和报告：在执行器调试完成后，将所有的调试参数、测试结果以及故障排查记录保存并制作调试报告。

ROTORK执行器-AWT型设备简述ROTORK 执行器的马达具有较大的启动力矩，确保阀门在全关时能够及时打开，除非力矩超出范围或电压太低。

三相交流马达的参数等级为；380V。

热敏开关：为了保护马达，马达绕组中埋入三个热敏开关，开关接点接入马达控制回路，防止电动机升到很高的温度从而保护电动机。

马达温度高于140℃时，热敏开关动作，开关接点断开，电动机跳闸，当温度下降至120℃以后，热敏开关重新闭合，再次启动电动机。

限位开关、力矩开关和可选的位置反馈装置是控制单元的组成部分，阀门的开关位置测量是两个独立的系统，接入控制单元，限位开关：阀门的行程靠电子开关进行控制，两个可调的、往复的机械计数齿轮装置，带动限位开关，当阀门行进到极限位置时，断开电机控制回路。

力矩开关：力矩开关工作在蜗轮部分，力矩开关动作的数值能很容易地在拔盘上设定。

力矩开关作为一个过负荷保护，作用于阀门的整个行程，机械表盘位置指示器：阀门位置指示器是一个可调节的圆盘，带有”OPEN”和”CLOSE”字样，圆盘可以通过一个开关盖上的圆形玻璃观察在手动方式下，限位开关设定和紧急操作是可行的，当执行器在手动方式时，可以进行手动操作，马达驱动被隔离。

当马达启动时，手动操作自动被解除，电动操作期间，手轮是不转动的。

当执行器有特殊的操作要求时，紧急操作是可行的。

调试步骤：1．手动操作阀门至中间位置检查三相电源的转动方向与电动执行器标注的方向是否一致，如果方向是错误的，切断电源，更换U1 和W1 上的两根电源线。

2．手动进行信息传动，分别校对开行程、关行程、开力矩、关力矩，如果与热力配电柜及DCS处显示状态不一至，检查并且改正控制回路3．设定限位开关操作执行器直到阀门到达全关位置，考虑阀门过度转动的可能，关位要留有一定的余度，调节关方向固定螺母，使关限位开关刚好压上即关限位开关动作。

操作执行器直到阀门全开，转回一圈或多于一圈，留有阀门过开的余度，调节开方向固定螺母，使开限位开关刚好压上即开限位开关动作。
