软件无线电技术实验报告_实验三

软件无线电技术实验报告_实验三
D、按照软件无线电实验平台软件界面的提示进行后续操作；
E、将示波器分别观测实验平台TXI和TXQ端口，通过示波器观察输出波形和频谱。
根据示波器上产生波形的频谱图，观察并记录发送波形经上变频后的频谱特征：
2．数字上/下变频扩展实验
A、在ISE中编译uc_dc工程，然后通过JTAG仿真口将比特文件下载到FPGA中；
电子科技大学
实验报告
学生姓名：李志学号：2011019070023指导教师：沈莹
邮箱：634897551@
一、实验室名称：通信信号处理及传输实验室
二、实验项目名称：数字上下变频
三、实验原理：
1、数字上/下变频的理论基础
通常的无线通信都是通过载波调制信号来实现。这意味着产生了数字基带信号后，需要将信号通过数模（DA）转换，由射频端调制到某个载波频段进行发送。这个将基带信号调制到高频载波频段的过程就称为上变频。反之，在接收机端将模数（AD）转换后的高速率高频带数字信号转换为低速率的基带信号，即将中频或者高频信号搬移到基带或者低频波段的过程就称为下变频。
1.数字上/下变频基础实验
通过实验平台的菜单窗口提示，利用键盘选择菜单内容，逐级进入该实验操作界面，根据操作步骤的提示，利用示波器在指定接口进行输出信号波形观察。具体步骤如下：
检查实验平台左上方和右下方的Power Switch是否处于关闭（OFF）状态；
检查实验平台的电源线是否连接正确，若连接正确，实验平台右下方的Power Ready指示灯会亮起；
因此，上变频和下变频的概念分别是指把信号搬移到更高或更低的频率上。这可以通过信号 与一个复旋转向量相乘得到，结果为：
（3.1）
其中， 代表搬移的频率，通常称为载波频率。
复数信号的实部和虚部也可以分别称做同相分量或正交分量。

实验三 ASK调制与解调

实验三 ASK调制与解调

实验三 ASK调制解调一、实验目的1．掌握ASK调制器的工作原理及性能测试；2．学习基于软件无线电技术实现ASK调制、解调的实现方法。

二、实验仪器1．RZ9681实验平台2．实验模块：●主控模块●基带信号产生与码型变换模块-A2●信道编码与频带调制模块-A4●纠错译码与频带解调模块-A53．信号连接线4．100M四通道示波器三、实验原理3.1调制与解调数字信号的传输方式分为基带传输和带通传输。

然而，实际中的大多数信道（如无线信道）因具有带通特性而不能直接传送基带信号，这是因为数字基带信号往往具有丰富的低频分量。

为了使数字信号在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号（已调信号）的过程称为数字调制（digital modulation）。

在接收端通过解调器把带通信号还原成数字基带信号的过程称为数字解调（digital demodulation）。

通常把包括调制和解调过程的数字传输系统叫做数字频带传输系统。

数字信息有二进制和多进制之分，因此，数字调制可分为二进制调制和多进制调制。

在二进制调制中，信号参量只有两种可能的取值；而在多进制调制中，信号参量可能有M（M>2）种取值。

本章主要讨论二进制数字调制系统的原理。

3.2 2ASK调制振幅键控（Amplitude Shift Keying，ASK）是利用载波的幅度变化来传递数字信号，而其频率和初始相位保持不变。

在2ASK中，载波的幅度只有两种变换状态，分别对应二进制信息“0”或“1”。

2ASK信号的产生方法通常有两种：数字键控法和模拟相乘法。

实验中采用了数字键控法，并且采用了最新的软件无线电技术。

结合可编程逻辑器件和D/A转换器件的软件无线电结构模式，由于调制算法采用了可编程的逻辑器件完成，因此该模块不仅可以完成ASK，FSK 调制，还可以完成PSK，DPSK，QPSK，OQPSK等调制方式。

基于软件无线电的跳频通信关键技术研究的开题报告

基于软件无线电的跳频通信关键技术研究的开题报告

基于软件无线电的跳频通信关键技术研究的开题报告一、研究背景和意义软件无线电技术是指通过计算机程序控制现有的硬件完成无线电传输功能，实现了无线通信标准的软件化，具有高度灵活性、可维护性强、协议可升级扩展等优势。

跳频通信技术是指在通信中不断改变载频频率，以增强信息的安全性和抗干扰能力，广泛应用于军事和民用领域。

基于软件无线电的跳频通信技术将两种技术进行有机结合，可以为未来通信网络的建设发展提供技术支持。

本研究的意义在于探索基于软件无线电的跳频通信关键技术，为实现高速、高效、安全的通信方式提供理论支持和技术保障。

通过开展相关研究，有助于推动软件无线电技术与跳频通信技术在军事和民用通信领域的广泛应用。

二、研究目的和内容本研究旨在探索基于软件无线电的跳频通信关键技术，具体内容包括：1、对软件无线电和跳频通信技术进行深入了解和研究，梳理相关理论基础和发展历程。

2、研究基于软件无线电的跳频通信信号产生与处理技术，包括跳频序列的生成和选择、频带选择技术、调制解调技术、协议设计等方面的技术探索。

3、建立基于软件无线电的跳频通信模拟实验平台，在模拟环境下对应用领域进行实验验证。

4、通过实验数据分析和效果评估，进一步完善基于软件无线电的跳频通信技术。

三、研究方法本研究将采用理论研究和实验研究相结合的方法，通过文献调研和实验验证相结合进行系统分析。

具体方法如下：1、对软件无线电和跳频通信技术进行综合分析，引入信息论和通信理论的知识。

2、确定基于软件无线电的跳频通信技术的实验方案，开展相应实验研究。

3、通过实验数据分析、效果评估，对技术进行优化调整，并提出具体的技术路线和解决方案。

四、预期成果本研究的预期成果包括：1、基于软件无线电的跳频通信技术的理论研究报告，包括理论基础、技术路线和具体解决方案。

2、建立基于软件无线电的跳频通信模拟实验平台。

3、相关实验数据和分析报告，以及效果评估报告。

4、相关专利和论文发表。

五、研究计划和进度本研究计划分为三个主要阶段：1、前期准备阶段。

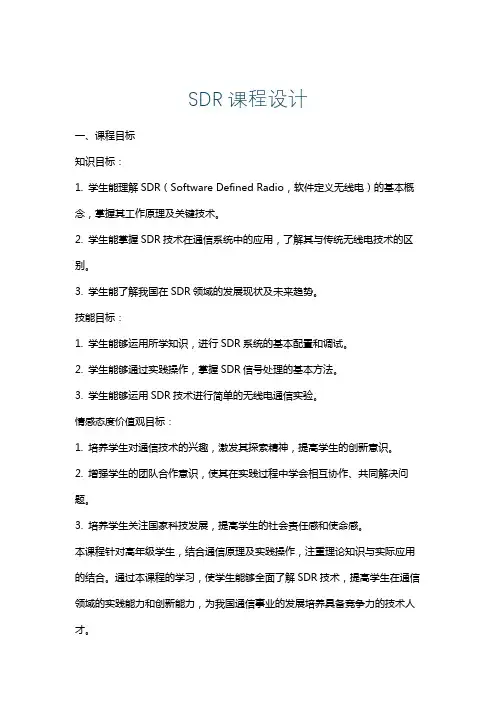

SDR课程设计

SDR课程设计一、课程目标知识目标：1. 学生能理解SDR（Software Defined Radio，软件定义无线电）的基本概念，掌握其工作原理及关键技术。

2. 学生能掌握SDR技术在通信系统中的应用，了解其与传统无线电技术的区别。

3. 学生能了解我国在SDR领域的发展现状及未来趋势。

技能目标：1. 学生能够运用所学知识，进行SDR系统的基本配置和调试。

2. 学生能够通过实践操作，掌握SDR信号处理的基本方法。

3. 学生能够运用SDR技术进行简单的无线电通信实验。

情感态度价值观目标：1. 培养学生对通信技术的兴趣，激发其探索精神，提高学生的创新意识。

2. 增强学生的团队合作意识，使其在实践过程中学会相互协作、共同解决问题。

3. 培养学生关注国家科技发展，提高学生的社会责任感和使命感。

本课程针对高年级学生，结合通信原理及实践操作，注重理论知识与实际应用的结合。

通过本课程的学习，使学生能够全面了解SDR技术，提高学生在通信领域的实践能力和创新能力，为我国通信事业的发展培养具备竞争力的技术人才。

二、教学内容1. SDR概述- SDR的定义、发展历程及分类- SDR的优势与应用领域2. SDR工作原理与关键技术- 无线电信号处理基础- SDR系统的硬件与软件架构- 数字下变频、滤波器设计、调制解调技术3. SDR技术在通信系统中的应用- SDR与传统无线电技术的比较- SDR在无线通信、卫星通信等领域的应用案例4. SDR实践操作- SDR设备的安装与配置- 基于SDR的信号捕获、处理与分析- SDR通信实验：如FM广播接收、简单无线数据传输等5. 我国SDR技术发展现状与展望- 我国SDR技术政策与发展规划- 国内外SDR技术发展动态及趋势- 我国在SDR领域的主要成果与应用教学内容依据课程目标进行系统组织，注重理论与实践相结合。

教学大纲明确教学内容安排和进度，确保学生在掌握基本概念和原理的基础上，能够进行实践操作，了解我国在SDR领域的发展现状。

基于软件无线电的调制信号自识别系统设计与实现

基于软件无线电的调制信号自识别系统设计与实现目录一、内容概括 (2)1.1 背景与意义 (3)1.2 研究目标与内容 (4)二、相关工作与技术概述 (5)2.1 软件无线电技术简介 (6)2.2 调制信号自识别技术研究现状 (7)2.3 软件无线电与调制信号自识别技术的结合 (9)三、系统设计与实现 (10)3.1 系统总体设计 (11)3.2 频谱分析与跟踪模块设计 (13)3.3 自适应滤波与解调模块设计 (14)3.4 系统软硬件协同设计 (15)四、仿真验证与性能评估 (16)4.1 仿真模型构建与验证 (17)4.2 实验设计与结果分析 (18)4.3 性能评估标准与方法 (19)五、结论与展望 (20)5.1 主要成果总结 (20)5.2 研究不足与改进方向 (21)5.3 未来工作规划与展望 (23)一、内容概括本文档主要介绍了基于软件无线电的调制信号自识别系统的设计与实现。

软件无线电作为一种新兴技术，以其灵活性和可重构性在通信领域得到广泛应用。

调制信号自识别系统是软件无线电中的关键部分，能够在接收到的信号中准确识别出不同的调制方式，从而提高通信系统的性能。

本文将详细介绍系统的设计要求、设计原则以及实现过程。

我们将概述调制信号自识别系统的背景、目的和意义，阐述其在现代通信中的重要性。

我们将分析系统的关键要素，包括信号接收模块、信号处理模块、特征提取模块以及识别模块等组成部分，并探讨各模块间的相互作用与联系。

在系统设计部分，我们将详细阐述系统的设计思路、设计方法和设计流程。

包括系统架构的设计、算法的选择、关键技术的实现等。

我们还将讨论系统设计的难点和解决方案，如信号特征的准确提取、高效识别算法的开发等。

在实现过程中，我们将介绍系统的具体实现步骤，包括硬件平台的选择、软件编程环境的选择、具体算法的实现等。

我们还将分析系统在实现过程中可能遇到的问题及解决方案，如系统性能的优化、错误处理机制的建立等。

软件无线电实验报告

软件无线电实验报告软件无线电实验报告引言：软件无线电（Software Defined Radio，简称SDR）是一种新兴的无线通信技术，它通过软件来实现无线电信号的处理和调制解调。

相比传统的硬件无线电，SDR具有更高的灵活性和可配置性。

本实验旨在通过搭建一个简单的SDR系统，探索其原理和应用。

一、实验目的本实验的目的是搭建一个基于SDR的无线通信系统，并通过实际操作来了解SDR的工作原理和应用场景。

具体实验目标如下：1. 理解SDR的基本原理；2. 学习使用SDR平台进行信号处理和调制解调；3. 实现简单的无线通信功能。

二、实验环境和工具1. 硬件设备：电脑、SDR硬件平台（如RTL-SDR等）；2. 软件工具：SDR软件平台（如GNU Radio等）。

三、实验步骤1. 搭建SDR硬件平台：将SDR硬件连接至电脑，确保硬件设备正常工作；2. 安装SDR软件平台：根据硬件平台的要求，下载并安装相应的SDR软件平台；3. 配置SDR软件平台：根据实验需求，设置SDR软件平台的参数，如采样率、中心频率等；4. 实现信号接收：使用SDR软件平台接收无线电信号，并通过可视化界面展示信号的频谱特征；5. 实现信号处理：使用SDR软件平台对接收到的信号进行处理，如滤波、解调等；6. 实现信号发送：使用SDR软件平台将处理后的信号发送出去，构建一个简单的无线通信链路；7. 进一步实验：根据实际需求，深入研究SDR的其他应用领域，如无线电频谱监测、无线电定位等。

四、实验结果与分析通过搭建SDR系统并进行实验操作，我们成功实现了无线信号的接收、处理和发送。

在信号接收方面，我们能够准确地捕获无线电信号，并通过频谱分析工具展示信号的频谱特征。

在信号处理方面，我们可以使用SDR软件平台提供的各种信号处理模块对接收到的信号进行滤波、解调等操作。

在信号发送方面，我们可以将处理后的信号通过SDR软件平台发送出去，实现简单的无线通信功能。

证明无线电原理的实验

证明无线电原理的实验无线电原理是指通过无线电波进行信息传输的原理。

下面我将通过以下几个实验来证明无线电原理。

实验一：产生无线电波材料：1. 一个电源2. 一个电磁铁3. 一根电线4. 一个螺旋形天线步骤：1. 将电源接入电线，将电线的一端连接到电磁铁上，并将电磁铁放置在合适的位置。

2. 将电线的另一端连接到螺旋形天线上。

3. 打开电源，使电流通过电线和电磁铁。

4. 用一台无线电接收器接收来自螺旋形天线的信号。

结果：我们能够在接收器上听到来自螺旋形天线发射的无线电波产生的声音。

解释：这个实验证明了无线电波的产生。

当电流通过电线和电磁铁时，它会产生变化的电磁场。

这个变化的电磁场通过螺旋形天线发射出去，形成无线电波。

这些无线电波被接收器接收，并通过扬声器转化成声音。

实验二：无线电通信材料：1. 两个无线电收发器2. 两个天线步骤：1. 将一个无线电收发器的天线连接到其天线接口上。

2. 将另一个无线电收发器的天线连接到其天线接口上。

3. 将两个无线电收发器的电源打开，并将它们设置为相同的频率和通信方式（例如，模拟或数字）。

4. 用一个收发器发送一条信息，并用另一个收发器接收这条信息。

结果：我们可以在接收器上接收到发送的信息。

解释：这个实验证明了无线电通信的原理。

当一个收发器发送信息时，它将信息转化成电信号，并通过天线发射出去。

接收器的天线接收到这个电信号，并将其转化成可读的信息。

实验三：无线电遥控材料：1. 一个无线电遥控器2. 一个无线电接收器3. 一个电动玩具汽车步骤：1. 将无线电接收器连接到电动玩具汽车上的电路。

2. 将无线电遥控器的电池安装好，并将其与无线电接收器进行配对。

3. 在无线电遥控器上选择一个动作（例如，前进、后退、左转、右转）。

4. 按下对应的按钮，观察电动玩具汽车的动作。

结果：当按下按钮时，电动玩具汽车会做出相应的动作。

解释：这个实验证明了无线电遥控的原理。

当我们按下无线电遥控器上的按钮时，它会发射一个特定频率的无线电信号。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
因此，上变频和下变频的概念分别是指把信号搬移到更高或更低的频率上。这可以通过信号 与一个复旋转向量相乘得到，结果为：
（3.1）
其中， 代表搬移的频率，通常称为载波频率。
复数信号的实部和虚部也可以分别称做同相分量或正交分量。
数字上变频和下变频就是对上式进行数字化。这就意味着信号和复向量都要用量化的样本来表示。引入满足采样定理的采样周期 ，这样，数字上变频和下变频可以写为单窗口提示，利用键盘选择菜单内容，逐级进入该实验操作界面，根据操作步骤的提示，利用示波器在指定接口进行输出信号波形观察。具体步骤如下：
检查实验平台左上方和右下方的Power Switch是否处于关闭（OFF）状态；
检查实验平台的电源线是否连接正确，若连接正确，实验平台右下方的Power Ready指示灯会亮起；
D、按照软件无线电实验平台软件界面的提示进行后续操作；
E、将示波器分别观测实验平台TXI和TXQ端口，通过示波器观察输出波形和频谱。
根据示波器上产生波形的频谱图，观察并记录发送波形经过上变频后的频谱特征：
2．数字上/下变频扩展实验
A、在ISE中编译uc_dc工程，然后通过JTAG仿真口将比特文件下载到FPGA中；
（2）上变频过程
上变频过程其实就是输入信号uc_din（经过AD之后长度也为10bit）与调制信号modulation_signal的相乘过程。
四、实验目的：
1.理解数字上/下变频的原理，了解无线通信中进行上/下变频的原因。
2.分析上/下变频后信号时域和频域波形的变化。
3.能够基于ISE编写并调试FPGA上下变频程序。
（3.4）
可见信号 是原信号 在 处的一些离散值。因此A/D输出的最终信号形式为：
（3.5）
那么，此信号经过正交数字解调后的信号形式(设信号频率和本振频率相同，即 )可以表示如下：
I路：
（3.6）
Q路：
（3.7）
可以看出：数字正交解调输出包括两项，其中第1项为解调过程中引入的高频分量，第二项为所需要的低频分量。
根据示波器上产生波形的频谱图，观察并记录发送波形经过上变频后的频谱特征：
（2）数字下变频
A、选择“3”进入数字下变频实验；
B、在按“确认（回车）”后，进入数字下变频实验仿真实验窗口；
C、将能产生正弦信号的函数信号发生器与实验平台的RXI端口连接，正弦单频信号的幅度不要超过2V，信号频率设为1MHz；
电子科技大学
实验报告
学生姓名：李志学号：2011019070023指导教师：沈莹
邮箱：634897551@
一、实验室名称：通信信号处理及传输实验室
二、实验项目名称：数字上下变频
三、实验原理：
1、数字上/下变频的理论基础
通常的无线通信都是通过载波调制信号来实现。这意味着产生了数字基带信号后，需要将信号通过数模（DA）转换，由射频端调制到某个载波频段进行发送。这个将基带信号调制到高频载波频段的过程就称为上变频。反之，在接收机端将模数（AD）转换后的高速率高频带数字信号转换为低速率的基带信号，即将中频或者高频信号搬移到基带或者低频波段的过程就称为下变频。
为了分析方便，我们假设中频信号为单频形式，暂不考虑邻道及其他干扰。
1）数字下变频的时域分析：
数字下变频的目的是把所需的分量从载波频率加搬移至基带。模拟中频信号为单频形式：
（3.3）
其中 表示信号频率， 表示信号初始相位。
同时假设用于正交解调的两路数字本振的初始相位为0，那么模拟中频信号经过A/D后得到的信号形式为
sin(2*pi*f*n/fs)，其中f=1MHz，fs=16MHZ→sin(2*pi*n/16)
其中，n的取值为0到15，也就完整地表示了这个调制正弦信号的一个周期。在离散化之后，我们再进行一个幅值上的放大，这里我们以乘以511为例，最终得到的一个样本用10bit长的向量来表示。
在程序中，我们用变量dc_array来表示调制正弦信号modulation_signal，它是一个包含16个元素的数组，每个元素都是一个长度为10bit的向量。
五、实验内容：
（1）数字上/下变频基础验证实验，观察并记录上/下变频后信号时域和频域波形的变化；
（2）编写VHDL程序，完成基于FPGA的数字上/下变频实验。
六、实验器材（设备、元器件）：
计算机、软件无线电实验箱、信号发生器、示波器、DSP仿真器、FPGA仿真器、＋5V电源
七、实验步骤及实验数据结果分析：
2、VHDL实现数字上/下变频
在程序中，我们先对AD输入的信号进行采样，然后将采样后的数据与内部的1MHz正弦载波信号值表相乘，再通过DA发送出去。
（1）1MHz正弦载波信号的产生
由于实验箱中输入信号的采样率是16MHZ，要产生1MHz的正弦载波信号，我们可将1MHz的正弦信号离散化为16个样本，等效于用16MHZ的时钟采样，即：
2）数字下变频的频域分析：
输入模拟中频信号的频谱为：
（3.8）
此信号经A/D变换后的输出信号频谱为：
（3.9）
经过数字正交解调后的频谱：
I路：
（3.10）
Q路：
（3.11）
应该注意的是，实际上发射机和接收机的本振是不同步的。因而，经过接收机下变频后的信号与发射信号之间存在相位和频率偏差，必须进行校正。
八、实验结论：
九、思考题
十、总结及心得体会：
十一、对本实验过程及方法、手段的改进建议：
报告评分：
指导教师签字：
（1）数字上变频
A、选择“2”进入数字上变频实验；
B、在按“确认（回车）”后，进入数字上变频实验仿真实验窗口；
C、将能产生正弦信号的函数信号发生器与实验平台的RXI端口连接，正弦单频信号的幅度不要超过2V，信号频率设为1MHz；
D、按照软件无线电实验平台软件界面的提示进行后续操作；
E、将示波器分别观测实验平台TXI和TXQ端口，通过示波器观察输出波形和频谱。
B、用信号发生器发送600KHz正弦波到平台的RXI端口；
C、在ARM控制端的显示界面中按ENTER；
D、用示波器观测平台的TXI、TXQ端口，查看变频前后的波形和频谱。
E、改变数字调制信号频率，将代码中固化的1MHz的正弦信号换为2MHz，并采取相同的幅度放大。（提示：511*sin(2*pi*f’*n/fs) = 511*sin(2*pi*n/8)，其中n的取值是从0到7，将8个样本值转换成二进制数。具体的样本请学生自行完成。
将实验平台左上方的Power Switch置为开启（ON）状态，实验系统进入启动状态，观察实验平台中部的显示屏直至进入“高级软件无线电教学系统”；
按下“确认（回车）”键进入系统实验列表；
对于基础实验，选择“1”按Enter键，屏幕显示“进入实验中，请稍候”提示框，直至进入基础实验列表；
对于扩展实验，在ARM界面选择进入->扩展实验->FPGA扩展实验->上下变频实验；
（3.2）
进行上变频还是下变频是由频率 的符号决定。因此只要对其中一种情况进行讨论即可。我们假设对接收到的信号在模拟前端对整个接收带宽进行下变频，然后进行滤波。
假设信道可位于带宽为Band的频带(波段)内的任何位置，频带内包含所需信道加上干扰邻道。如图1所示。对信号进行下变频可以得到图2。邻道干扰可以通过信。
