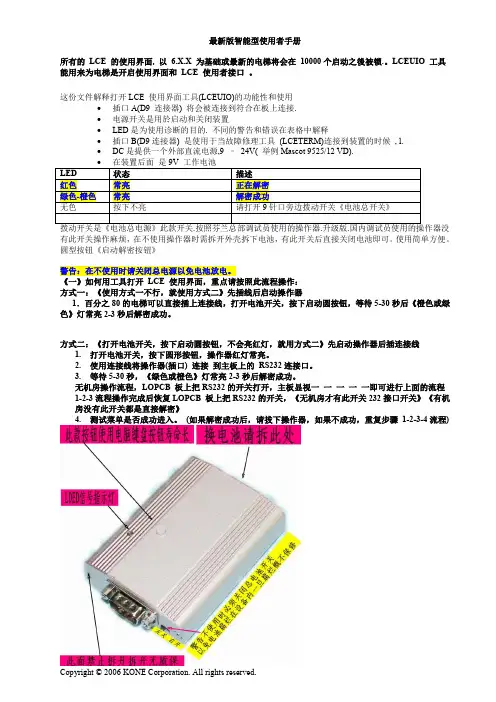

Copyright © 2006 KONE Corporation. All rights reserved. 最新版智能型使用者手册
所有的 LCE 的使用界面, 以 6.X.X 为基础或最新的电梯将会在 10000个启动之後被锁.。LCEUIO 工具能用来为电梯是开启使用界面和 LCE 使用者接口 。
这份文件解释打开LCE 使用界面工具(LCEUIO)的功能性和使用
插口A(D9 连接器) 将会被连接到符合在板上连接.
电源开关是用於启动和关闭装置
LED是为使用诊断的目的. 不同的警告和错误在表格中解释
插口B(D9连接器) 是使用于当故障修理工具 (LCETERM)连接到装置的时候 , l.
DC是提供一个外部直流电源,9 – 24V( 举例Mascot 9525/12 VD).
在装置后面 是9V 工作电池
LED 状态 描述
红色 常亮 正在解密
绿色-橙色 常亮 解密成功
无色 按下不亮 请打开9针口旁边拨动开关《电池总开关》
拨动开关是《电池总电源》此款开关.按照芬兰总部调试员使用的操作器.升级版.国内调试员使用的操作器没有此开关操作麻烦，在不使用操作器时需拆开外壳拆下电池，有此开关后直接关闭电池即可。使用简单方便。
圆型按钮《启动解密按钮》
警告：在不使用时请关闭总电源以免电池放电。
《一》如何用工具打开 LCE 使用界面，重点请按照此流程操作：
方式一：《使用方式一不行，就使用方式二》先插线后启动操作器
1．百分之80的电梯可以直接插上连接线，打开电池开关，按下启动圆按钮，等待5-30秒后《橙色或绿色》灯常亮2-3秒后解密成功。
方式二：《打开电池开关，按下启动圆按钮，不会亮红灯，就用方式二》先启动操作器后插连接线
1. 打开电池开关，按下圆形按钮，操作器红灯常亮。
2. 使用连接线将操作器(插口) 连接 到主板上的 RS232连接口。
3. 等待5-30秒，《绿色或橙色》灯常亮2-3秒后解密成功。
解码器与云台镜头及摄像机电源接线示意图：
使 用 说 明 书
（通用型）
公共
光圈
聚焦
变焦
终端开关 LED 地址开关 协议开关
AC 24V 辅助2 辅助1 自动 右 左 下 上 公共 技术参考：
工作电压：
工作电流： AC 200mA（不含云台工作电流）
环境温度： -30oC-+70oC
自身温度： ≤50oC（3小时后恒定温度）
工作寿命： 继电器触点寿命20万次
元器件八年
镜头电压： DC 6-12（可调整）
镜头控制： 光圈、聚焦、变倍
云台电压： AC 24V/220V（可选择）
云台控制： 上、下、左、右、自动
摄像机电源： DC 12V， 800Ma
通讯接口： RS485/RS232（可选）
辅助开关： 3个（2常开触点，1个AC 24V）
5．解码器安装尺寸：
下图为解码器背面安装孔位示意图。
1． 用型、加强型安装尺寸：
A- B=121mm
B- D=225mm
AD=BD
2． 室内塑胶型安装尺寸：
A- B=108mm
B- D=175mm
AD=BD
A B
C
D AC 220V+10% 4. 常见故障排除：
以下所死故障主要是针对解码器而言，有关系统主机及云台镜头的故障在此不再作讨论。.
指示灯不亮，解码器不动作
可能原因：
① 无电源；
② LED 开关未短接
③ 保险烧坏；（此种情形最多，主要是因为错误地连接云台控制线而造成）
自检正常，但无法控制
可能原因
④ 协议庙宇不正确
⑤ 地址设置不正确
⑥ 数据线接
⑦ 通讯线路故障
⑧ 码转换器故障
自检正常，部分功能控制失效
可能原因
⑨ 协议不正确
⑩ R232与RS485转换器故障，未按RS485的布线规则布线
网 络 视 频 解 码 器
使 用 手 册
尊敬的用户，因本机功能设置较为专业，
使用前，请您仔细阅读本系统用户手册。 2 / 17 声明
本手册可能在某些技术细节方面描述不够准确或存在印刷错误，假如您在使用过程中按照使用手册无法解决问题时，请致电我公司技术部垂询相关操作方法。本手册的容将做不定期的更新，恕不另行通知。
装箱清单
1. 视频解码器一台
2. DC12V电源适配器一只
3. 用户使用手册一本
4. 随机光盘一
5. 合格证以及保修卡一
3 / 17
目 录
1产品简介4
1.1产品简介4
1.2功能简介4
1.3技术规格4
2外观与说明5
3设备安装5
4. 功能操作说明6
4.1 初始化菜单说明6
4.2 主菜单说明6
4.3连接菜单7
4.4地址薄菜单9
4.5循环连接菜单9
4.6循环设置菜单10
4.7添加循环服务器菜单界面10
4.8系统设置菜单界面11
4.9 网络设置菜单界面12
4.10 MAC修改菜单界面13
4.11 系统参数菜单界面13
4.12 云台控制菜单界面14
4.13 报警状态菜单界面15
4.14 报警设置菜单界面16
5 升级软件18
6常见问题解答18
附录A 球型摄像机键盘的使用18
1 产品简介
1.1 产品简介
感您使用本公司产品，我们将向您提供最好的服务。
网络视频解码器是基于嵌入式的视频处理、控制及传输设备，其核心是运行实时操作系统的嵌入式计算机和高性能视频DSP。无需PC平台，直接将数字音视频数据从网络接收解码后直接输出到电视墙，同时能与编码器进行语音对讲。嵌GUI，支持遥控器和键盘，操作方便、简单。
1.2 功能简介
➢ 标准MPEG-4视频解码格式
➢ 标准MP3音频解码格式。
➢ 支持1路4CIF、2CIF、HCIF、CIF分辨率解码
➢ 双向语音对讲
➢ 支持键盘接入、矩阵控制器等控制设备，提供SDK二次开发，方便集中管理

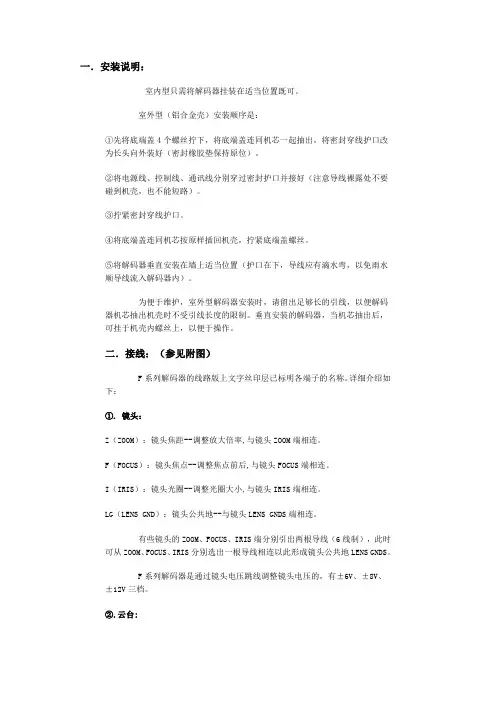

一．安装说明：
室内型只需将解码器挂装在适当位置既可。
室外型（铝合金壳）安装顺序是：
①先将底端盖4个螺丝拧下，将底端盖连同机芯一起抽出，将密封穿线护口改为长头向外装好（密封橡胶垫保持原位）。
②将电源线、控制线、通讯线分别穿过密封护口并接好（注意导线裸露处不要碰到机壳，也不能短路）。
③拧紧密封穿线护口。
④将底端盖连同机芯按原样插回机壳，拧紧底端盖螺丝。
⑤将解码器垂直安装在墙上适当位置（护口在下，导线应有滴水弯，以免雨水顺导线流入解码器内）。
为便于维护，室外型解码器安装时，请留出足够长的引线，以便解码器机芯抽出机壳时不受引线长度的限制。垂直安装的解码器，当机芯抽出后，可挂于机壳内螺丝上，以便于操作。
二．接线：（参见附图）
F系列解码器的线路版上文字丝印层已标明各端子的名称。详细介绍如下：
①. 镜头：
Z（ZOOM）：镜头焦距--调整放大倍率,与镜头ZOOM端相连。
F（FOCUS）：镜头焦点--调整焦点前后,与镜头FOCUS端相连。
I（IRIS）：镜头光圈--调整光圈大小,与镜头IRIS端相连。
LG（LENS GND）：镜头公共地--与镜头LENS GNDS端相连。
有些镜头的ZOOM、FOCUS、IRIS端分别引出两根导线（6线制），此时可从ZOOM、FOCUS、IRIS分别选出一根导线相连以此形成镜头公共地LENS GNDS。
F系列解码器是通过镜头电压跳线调整镜头电压的，有±6V、±8V、±12V三档。
②.云台:
U（UP）： 云台上--接云台上端子 D（DOWN）： 云台下--接云台下端子
L（LEFT）： 云台左--接云台左端子
R（RIGHT）： 云台右--接云台右端子
A（AUTO）： 云台自动--接云台自动端子
C（COM）： 云台公共端--接云台公共端子
24V← 220V→：云台电压选择插头，务必按所用云台电压选择相应插座（24V或220V）。使用24V云台的用户应特别注意：切不可插入220V电压，否则会损坏云台！
