轻骨料混凝土施工方案

阐述轻骨料混凝土隔墙板施工技术

摘要：满足超高层建筑设计及装饰功能需要的轻骨料混凝土隔墙板的施工具有相当的难度，而采用精细化的创新施工技术是解决工程施工及质量控制问题的关键。文章结合鸿儒国际大酒店项目实践，详细阐述了轻骨料混凝土内隔墙板的完整施工工艺流程及金属网片制作、龙骨安装、内置水电管安装等关键施工操作要点，结果表明轻骨料混凝土内空隔墙具有优良的质量特性，所采用的精细化组合成套施工技术适宜广泛应用。

关键词：混凝土; 轻骨料混凝土; 隔墙板; 外隔墙; 施工技术

引言

伴随高层及超高层建筑物的不断涌现， 建筑高度增加对建筑结构设计提出了严峻的技术挑战。 降低结构本身的自重及控制高层结构水平位移量是工程设计与施工的重点和难点， 传统技术已难以取得预期目标，且存在耗时、耗料、质量难以保证等缺点。 轻骨料混凝土隔墙板对于解决墙体的整体性及耐久性差、

保温隔热降噪效果不佳等问题具有良好的效果， 但在施工工序及质量控制等方面具有相当技术难度。 本文研究的重点就是结合具体项目，探讨其关键技术。

1 工程概况

南宁鸿儒国际大酒店工程是一座集高档商业、公寓于一体的建筑综合体，占地面积 6 922.75m2，建筑面积 11.7 万 m2；地下室 3 层，塔楼及地上部分 57层；裙楼面积 16 645.83m2，商住面积 74 911.65 m2，地下室面积 16 104 m2。 该工程结构体系为现浇框架筒体结构，裙楼部分塔楼区域内采用钢骨混凝土柱，6

层为普通转换层，7、23、40 层为避难层， 塔楼框架及筒体抗震等级为一级， 施工操作较为复杂。本工程采用了新型轻骨料混凝土内空隔墙，并针对该新型非承重结构研发出适用于轻骨料混凝土内空隔墙的施工工艺，具有安全可靠、简便易行、经济技术及环保指标上佳等优点，有效解决了施工现场环保控制和质量控制等难题。

2 施工工艺

结合现场实际情况，凸窗外隔墙安装施工采用以下工艺: 在轻骨料混凝土隔墙板的顶部与主体结构相连处，以及轻骨料混凝土隔墙板的底部与主体结构相连处分别设置“凹”字形后置埋件，用于接纳轻骨料混凝土隔墙板，“凹”字形后置埋件内侧宽度比轻骨料混凝土隔墙板厚度大 0 ～ 6mm，通过“凹”字形后置埋件，轻骨料混凝土隔墙板和主体结构连成有机整体，轻骨料混凝土隔墙板及“凹”字形后置埋件均满足承载力极限及挠度极限要求。“凹”字形后置埋件由“L”形后置埋件和“I”形后置埋件焊接而成，安装时先安装“L”形后置埋件，然后在“L”形后置埋件上焊接“I”形后置埋件，最终形成“凹”字形后置埋件。各后置埋件如图 1 所

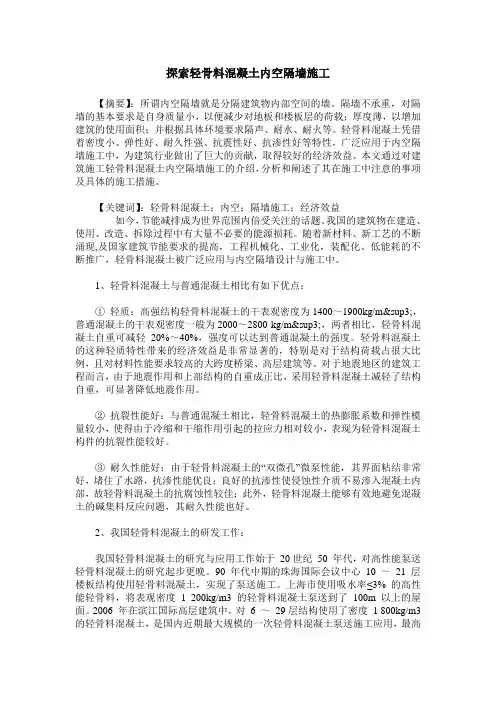

探索轻骨料混凝土内空隔墙施工

【摘要】：所谓内空隔墙就是分隔建筑物内部空间的墙。隔墙不承重，对隔墙的基本要求是自身质量小，以便减少对地板和楼板层的荷载；厚度薄，以增加建筑的使用面积；并根据具体环境要求隔声、耐水、耐火等。轻骨料混凝土凭借着密度小、弹性好、耐久性强、抗震性好、抗渗性好等特性，广泛应用于内空隔墙施工中，为建筑行业做出了巨大的贡献，取得较好的经济效益。本文通过对建筑施工轻骨料混凝土内空隔墙施工的介绍，分析和阐述了其在施工中注意的事项及具体的施工措施。

【关键词】：轻骨料混凝土；内空；隔墙施工；经济效益

如今，节能减排成为世界范围内倍受关注的话题。我国的建筑物在建造、使用、改造、拆除过程中有大量不必要的能源损耗。随着新材料、新工艺的不断涌现,及国家建筑节能要求的提高，工程机械化、工业化，装配化、低能耗的不断推广，轻骨料混凝土被广泛应用与内空隔墙设计与施工中。

1、轻骨料混凝土与普通混凝土相比有如下优点：

① 轻质：高强结构轻骨料混凝土的干表观密度为1400～1900kg/m³，普通混凝土的干表观密度一般为2000～2800 kg/m³，两者相比，轻骨料混凝土自重可减轻 20%～40%，强度可以达到普通混凝土的强度。轻骨料混凝土的这种轻质特性带来的经济效益是非常显著的，特别是对于结构荷载占很大比例，且对材料性能要求较高的大跨度桥梁、高层建筑等。对于地震地区的建筑工程而言，由于地震作用和上部结构的自重成正比，采用轻骨料混凝土减轻了结构自重，可显著降低地震作用。

② 抗裂性能好：与普通混凝土相比，轻骨料混凝土的热膨胀系数和弹性模量较小，使得由于冷缩和干缩作用引起的拉应力相对较小，表现为轻骨料混凝土构件的抗裂性能较好。

③ 耐久性能好：由于轻骨料混凝土的“双微孔”微泵性能，其界面粘结非常好，堵住了水路，抗渗性能优良；良好的抗渗性使侵蚀性介质不易渗入混凝土内部，故轻骨料混凝土的抗腐蚀性较佳；此外，轻骨料混凝土能够有效地避免混凝土的碱集料反应问题，其耐久性能也好。

第３８卷第４期２００７年４月　Ｖｏｌ＿３８　Ｎｏ．４　ＡＤｒ．２００７　建　筑　技　术　Ａｒｃｈｉｔｅｃｔｕｒｅ　Ｔｅｃｈｎｏｌｏｚｖ　・２８５・　

轻骨料混凝土小型空心砌块施工技术措施　

孙保军，郭　岳，张春峰　（北京建工集团有限责任公司总承包二部，１０００４５北京）　关键词：混凝土；空心砌块；构造柱　中图分类号：ＴＵ　５２８．２　文献标识码：Ｂ　文章编号：１０００—４７２６一（２００７）０４—０２８５—０２　ＴＥＣＨＮＩＣＡＬ　ＭＥＡＳＵＲＥＳ　ＦｏＲ　ＴＨＥ　ＣｏＮＳＴＲＵＣＴＩｏＮ　ｏＦ　ＳＭＡＬＬ　ＨｏＬＬｏＷ　ＢＬｏＣＫＳ　ｏＦ　ＬＩＧＨＴ　ＡＧＧＲＥＧＡＴＥ　ＣｏＮＣＲＥＴＥ　ＳＵＮ　Ｂａｏｊｕｎ，ＧＵＯ　Ｙｕｅ，ＺＨＡＮＧ　Ｃｈｕｎｆｅｎｇ　（Ｔｈｅ　Ｓｅｃｏｎｄ　Ｇｅｎｅｒａｌ　Ｃｏｎｔｒａｃｔ　Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　Ｂｅｉｊｉｎｇ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｇｒｏｕｐ　Ｃｏ．，Ｌｔｄ．，１０００４５，Ｂｅｉｊｉｎｇ，Ｃｈｉｎａ）　Ｋｅｙ　ｗｏｒｄｓ：ｃｏｎｃｒｅｔｅ；ｈｏｌｌｏｗ　ｂｌｏｃｋ；ｓｔｒｕｃｔｒｕａｌ　ｐｉｌｌａｒｓ　

国家会议中心工程主体结构为框　架剪力墙形式，内部隔墙主要采用轻　骨料混凝土小型空心砌块，强度等级　ＭＵ５．０，ＭＵ３．５，工程量约为２２８００Ｉｎ　。　砌筑砂浆采用水泥粉煤灰砂浆，强度　等级Ｍ５．０。墙体厚度为１００、２００、３００　咖三种。墙体抗震设防烈度为８度。构　造柱、现浇混凝土带、抱框等强度等级　均为Ｃ２０，配筋为ＨＰＢ２３５、ＨＲＢ３３５两　种级别钢筋。　１　工艺流程　材料选择一样板墙砌筑一基层清　理一墙体放线一砌筑页岩砖坎台一排　砖撂底一拌制砂浆一砌筑一校正一竖　缝填实砂浆一勾缝一构造柱一现浇混　凝土带一验收。　２施工要点　２．１材料选择　由于本工程层高较高，对隔声要　求也较高，故对砌体材料的强度和密　度提出了严格要求。对于隔声要求高　的机房类房间，要求采用强度等级为　ＭＵ５，０，密度不大于１　２００ｋｇ／ｍ　（尽可　能接近）的砌块，其他部位采用强度等　级为ＭＵ３．５，密度不大于１　０００　ｋｇ／ｍ　的　砌块。　收稿日期：２００７—０１—２７　作者简介：孙保军（１９７９一），男，湖北襄樊人，北京　建工集团有限责任公司总承包二部．工程师。　２．２钢筋生根方式　由于本工程规模大，可变因素多，　属于典型的“三边”工程，在结构施工　期间，隔墙具体位置未能明确，故构造　柱、抱框、混凝土现浇带中的钢筋及墙　体拉结筋均未能预留，均采取后生根　的方式。　２．３构造柱　墙端、拐角、丁字交叉、十字交叉　处均设置构造柱，长度大于４　Ｉｎ的墙体　中部也应设构造柱，相邻构造柱间距　不得大于４　Ｉｎ。　构造柱一律做上、下生根处理，采　用Ｍ１２￣Ｉ］长型膨胀螺栓植入顶板或梁　内，锚人部分长度７０　１／１１／１，外露部分长　度８０ｍｍ，构造柱主筋与膨胀螺栓以５　ｄ　（即６０ｍｍ长）双面满焊连接。钻孔时遇　梁部位，先找出梁主筋位置，不得伤及　粱内主筋。构造柱主筋生根时，膨胀螺　栓应靠构造柱内侧下，保证箍筋能紧　贴主筋（图１）。　２．４　ｆ－１窗洞口抱框　抱框截面为墙厚ｘｌＯＯｍｍ，主筋为　２￣￣１２，搭接长度６５０　ｒａｉｎ，接头错开８４５　ｍｍ。主筋需做生根处理，方法同构造　柱，另配置Ｓ形拉筋，间距２００ｍ／ｎ，Ｓ形　拉筋端头弯钩为１８０。。当门窗洞口净　宽不小于２　１００ｍｍ时，抱框应通顶设　置，当门窗洞口净宽小于２１００ｒａｉｎ时，　抱框顶部至门窗上部过梁，抱框主筋　锚入过梁内３５　ｄ。　图１构造柱钢筋生根方式　

龙源期刊网

轻骨料混凝土技术在建筑施工中的应用

作者：冯艳永 王仁栋

来源：《城市建设理论研究》2013年第03期

摘要：轻骨料混凝土是一种利用人造或者天然的轻质骨料代替普通骨料的混凝土。人造的一般是人造陶粒作为粗骨料，天然的则是天然多孔轻骨料。再就是用轻纱或者天然砂做细骨料，用水、碳酸盐水泥和外加剂（或者不掺外加剂）按配合比例要求配制而成的具有一定干表观密度的混凝土。

关键词：轻骨料；混凝土技术；建筑施工；应用

Abstract: lightweight aggregate concrete is a kind of artificial or natural lightweight aggregate

instead of normal aggregate concrete. Artificial are generally artificial ceramsite as coarse aggregate,

natural is natural porous lightweight aggregate. And the other is a veil or natural sand as fine

aggregate, water, carbonate cement and admixture ( or not according to the proportion of admixture )

requirements formulated with dry apparent density of concrete.

Keywords: lightweight aggregate; concrete; construction; application

TU377.1

轻骨料混凝土与普通混凝土最大的不同在于骨料中存在大量的空隙，具有导热系数低隔热保温性能好，密度小，自重轻，弹性模量小抗震性好等多种优点，在高层及大跨度建筑，海洋工程等工程中具有巨大的经济技术优势已成为现在混凝土重要的发展方向。轻骨料混凝土的发展已经有将近百年的历史，并且还因为其独特的性能优势使得它在土木工程的发展中占有越来越重要的地位。它还可以根据不同的要求配制成不同用途的高强、轻质、抗震性好、隔热好等多种多样的轻骨料混凝土。目前现代社会轻骨料混凝土的应用已经越来越广泛，而且已经取得了非常明显的经济技术效益，现已经在国内外得到了比较广泛的发展与应用。
