(一)施工平面布置的原则及依据1、布置原则及依据现场平面随着工程施工进度进行布置和安排，分期进行布置。
施工的各个阶段平面布置要与该时期的施工特点与重点相适应；由于受施工场地的限制，在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等优化合理布置；中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围；临时电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
本工程应着重加强现场安全管理力度，严格按照甲方的要求和我单位的《项目安全管理手册》进行管理。
本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑；加强控制粉尘设施及噪声设施的设置；设置便于大型运输车辆通行的现场道路并保证其可靠性；水、电及施工机械的供应和布置要满足施工的需求。
根据本工程的地理位置、周边环境以及现场勘察资料，本着实现文明施工，该工程施工道路、给排水、临时设施布置尊循以下原则：(1)尽量减少施工用地，使平面布置紧凑合理。
(2)合理组织运输，减少运输费用，保证运输方便通畅。
(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
(7)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
(8)建设地区的自然条件和技术经济条件。
(9)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
(10)各种建筑材料构件、加工品、施工机械和运输工具需要量，以便规划工地内部的储放场地和运输线路。
2、施工现场平面管理现场平面布置图：施工现场周围围墙设立后，在门口设立明显的标志牌和禁令标志。
建筑工程施工总平面图布置第1节施工现场平面布置一、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：(1)现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。
(2)在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。
(3)施工材料堆放设在卷扬机覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。
由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。
(4)控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。
(5)临时用电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
(6)本工程着重加强现场安全管理力度，严格按照《项目安全管理手册》的要求进行现场管理。
(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
(8)控制粉尘设施排污、废弃物处理的布置。
(9)设置便于大型运输车辆通行回转的现场道路并保证其可靠性。
第2节生产生活临建规划一、施工围墙施工围墙按业主指定的范围搭设，本项目设六个施工大门，临街面围墙完善为景观式围墙。
二、施工道路施工主干道利用既有的城市干道，施工区域内施工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。
所有临时道路采用连砂石路面；材料堆场设连砂石地面。
三、冲洗池、垃圾池为满足市政环卫部门对市容清洁要求的规定，现场出入口设置冲洗台及沉淀池，同时可将池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的；现场出入口处设置分类垃圾池，定期分类清理。
四、生产区布置本工程施工场地大，钢筋用量多，为减少钢筋的二次转运、提高工程进度，在施工期间现场设置钢筋、木工加工房及堆场，本工程混凝土采用商品混凝土。
一、小区总平面布置图1.1小区总平面布置图绘制步骤1.创建以下图层：名称颜色线型线宽总图-新建白色 Continuous 0.7总图-原有白色 Continuous 默认总图-道路蓝色 Continuous 默认总图-绿化绿色 Continuous 默认总图-车场白色 Continuous 默认总图-标注白色 Continuous 默认总图-人行道 53 Continuous 默认总图-路标白色 Continuous 默认总图-出图白色 Continuous 0.09总图-文字白色 Continuous 0.09总图-标高白色 Continuous 默认总图-图框白色 Continuous 0.32.设定绘图区域的大小为200000X200000，设置总体线型比例因子为800。
3.激活对象捕捉及自动追踪功能，设定对象捕捉方式为端点、交点、中点、延伸，设置仅沿正交方向进行自动追踪。
4.使用XLINE命令绘制水平和竖直的作图基准线，然后利用OFFSET、LINE、BREAK、FILLET及TRIM等命令绘制道路及停车场，图中所有圆角半径均为6000。
5.使用OFFSET、TRIM等命令绘制原有建筑和新建建筑。
使用DONUT命令绘制表示建筑物层数的圆点，圆点直径为1000。
6.用移动命令将原有建筑物和新建建筑物放到总图中相应的位置。
7.标注尺寸。
尺寸文字的高度为2.5，全局比例因子为800，尺寸数值比例因子为0.001。
8.利用设计中心插入“图例.dwg”中的图块【室外地坪标高】、【标高】及【指北针】，块的缩放比例因子为800。
9.创建【道路】、【新建建筑物】、【草坪】、【树木】、【已有建筑物】等图例块。
10.出图。
打开布局1，进入页面设置管理器进行修改，用A3纸打印.从视图中选择一个视口，布满视口，然后切换到模型空间，缩放因子为1:800，再切换到图纸空间，再把【道路】、【新建建筑物】、【草坪】、【树木】、【已有建筑物】等图例块插到相应的位置，书写文字。

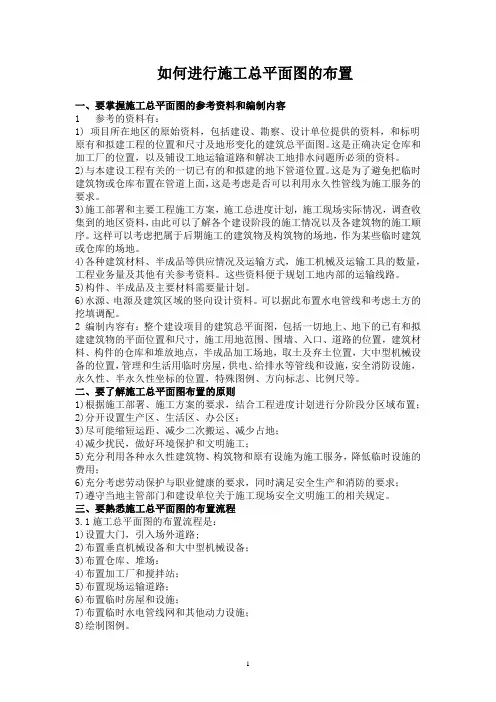

如何进行施工总平面图的布置一、要掌握施工总平面图的参考资料和编制内容1 参考的资料有：1) 项目所在地区的原始资料，包括建设、勘察、设计单位提供的资料，和标明原有和拟建工程的位置和尺寸及地形变化的建筑总平面图。
这是正确决定仓库和加工厂的位置，以及铺设工地运输道路和解决工地排水问题所必须的资料。
2)与本建设工程有关的一切已有的和拟建的地下管道位置。
这是为了避免把临时建筑物或仓库布置在管道上面，这是考虑是否可以利用永久性管线为施工服务的要求。
3)施工部署和主要工程施工方案，施工总进度计划，施工现场实际情况，调查收集到的地区资料，由此可以了解各个建设阶段的施工情况以及各建筑物的施工顺序。
这样可以考虑把属于后期施工的建筑物及构筑物的场地，作为某些临时建筑或仓库的场地。
4)各种建筑材料、半成品等供应情况及运输方式，施工机械及运输工具的数量，工程业务量及其他有关参考资料。
这些资料便于规划工地内部的运输线路。
5)构件、半成品及主要材料需要量计划。
6)水源、电源及建筑区域的竖向设计资料。
可以据此布置水电管线和考虑土方的挖填调配。
2 编制内容有：整个建设项目的建筑总平面图，包括一切地上、地下的已有和拟建建筑物的平面位置和尺寸，施工用地范围、围墙、入口、道路的位置，建筑材料、构件的仓库和堆放地点，半成品加工场地，取土及弃土位置，大中型机械设备的位置，管理和生活用临时房屋，供电、给排水等管线和设施，安全消防设施，永久性、半永久性坐标的位置，特殊图例、方向标志、比例尺等。
二、要了解施工总平面图布置的原则1)根据施工部署、施工方案的要求，结合工程进度计划进行分阶段分区域布置；2)分开设置生产区、生活区、办公区；3)尽可能缩短运距、减少二次搬运、减少占地；4)减少扰民，做好环境保护和文明施工；5)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用；6)充分考虑劳动保护与职业健康的要求，同时满足安全生产和消防的要求；7)遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
简单四步，教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。
现在 应用普及，施工总平面布置图基本上采用 进行绘制，下面以应用 软件为例，说明如何才能绘制好施工总平面布置图。
施工总平面布置图绘制依据、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。
、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。
、各种建筑材料构件、加工品、施工机械和运输工具一览表 含需要数量及外廓尺寸等信息 ，以便规划工地内部的储放场地和运输线路。
、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
、《建设工程施工现场消防安全技术规范》 、《施工现场临时建筑物技术规范》 。
、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。
施工总平面布置图绘制原则、在满足施工要求的前提下，少占地，不挤占交通道路。
、主要施工机械设备的布置满足施工需求。
、最大限度的压缩场内运输距离，尽可能避免二次搬运。
、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。
、充分考虑劳动保护，环境保护，技术安全，消防要求等。
、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
施工总平面布置图的主要内容及绘制步骤、绘制拟建建筑物 构筑物 、确定施工现场区域。
施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。
现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。
1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。
3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。
2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离，尽可能避免二次搬运。
4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。
5、充分考虑劳动保护，环境保护，技术安全，消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。
施工总平面布置说明一、施工场地布置本标段施工区域内为农田' 旱地' 树林，场区附近有居民区。
项目经理部以租用民房为主；各施工队在现场搭建临时房屋作为驻地，钢筋加工场地及存料场地设在施工现场。
1.1项目经理部：本标段项目部共35人，拟于附近村庄租用民房300m2 作为办公及生活驻地，项目经理部设工地实验室。
「2路基施工一队：共106人，配置活动房屋350m2；在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。
「3路基施工二队：共106人，配置活动房屋350m2；在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。
「4桥涵施工队：共140人，配置活动房屋450m2；在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋，布置加工场' 预制场和其它临时设施用地。
1.5路面施工队：共176人，配置活动房屋550m2,拟在既有公路与本工程终点交叉处附近平整场地总面积3000m2,作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。
二、施工道路布置本标段交通条件较为便利，公路通往拟建线路终点，各种施工材料可由该公路运来。
由于施工现场内没有沿线路方向的道路，施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道，便道宽度4m,总长度2400mo三、' 临时水电布置本标段施工及生活用水采用从当地水网接入，全线共需接入（M00输水干管2000m, 4）50输水干管1500m。
施工用电从电网拉入，需要先同供电部门取得联系，搭设临时线路。
全线计划安装2台400KVA变压器，设置于桥涵施工队及路面施工队。
需搭设高压线路约1500m、低压线路约2000m。
另配置1台250KW发电机备用。
四、施工现场平面布置本标段工程由于施工场地的围护已由甲方搭建完成，因此我们在此不考虑围护方案。
（完整版）施⼯现场总平⾯布置⽅案⽬录施⼯现场总平⾯布置⽅案 (2)第⼀节施⼯现场平⾯布置原则及依据 (2)第⼆节施⼯现场临时设施平⾯布置 (2)第三节主要机械布置 (4)第四节临时⽤⽔布置 (6)第五节临时⽤电布置 (7)第六节施⼯总平⾯图及临时⽤地 (9)第七节施⼯现场环保设置................................................................... 错误!未定义书签。
施⼯现场总平⾯布置⽅案第⼀节施⼯现场平⾯布置原则及依据1.1布置原则根据本⼯程所处的地理位置和⼯期要求，并结合⼯程实际特点，施⼯现场布置原则：规划合理、整洁美观、满⾜现场动态管理；合理布置施⼯道路和加⼯场区，保证运输⽅便通畅，减少⼆次搬运；施⼯区划分和场地的确定符合⼯艺流程，减少施⼯中的相互⼲扰；各种临时设施的布局和设置满⾜整个施⼯期间的管理和⽣产的需要。
1.2布置依据1、现场红线、已有围墙、⽔源、电源位置，以及现场勘察成果；2、总平⾯图、建筑平⾯、⽴⾯图；3、总体部署和主要施⼯⽅案；4、安全⽂明施⼯及环境保护要求；第⼆节施⼯现场临时设施平⾯布置2.1围墙及⼤门施⼯现场南向⽊莲冲路临街⾯业主⼰制作安装全封闭的4.0m⾼巨型宣传彩喷；西向则新砌2.5m围墙双⾯⽔泥砂浆抹灰；北向则沿⽤原有⽼围墙；根据原场地实际情况，东⾯圭塘路紧邻营销中⼼处作施⼯现场主⼊⼝，因施⼯场地内⼟⽅施⼯单位、基坑⽀护施⼯单位等多家单位同时施⼯，在东⾯我部设置1处⼊⼝，⼟⽅施⼯单位则设置⼀进⼀出两扇⼤门，出⼝处设置冲车装置，所有车辆出门必须清洗，防⽌污染场外道路。
各出⼊⼝设门卫。
围墙外表⾯图案定期清理保持整洁，并按照业主和⾏政管理部门意见及相关规定进⾏涂刷。
⼤门详图如下图：2.2施⼯道路施⼯现场东侧⼤门⼊⼝处设4.5⽶宽施⼯道路,⼤门⼊⼝⾄办公楼路段路⾯采⽤200厚C15混凝⼟硬化，办公楼⾄基坑底路段路⾯采⽤满铺路基箱成型。
