轴用油封规格型号

轴承密封圈型号轴承是工业生产中非常常见的一种元件，而密封圈则是轴承中不可或缺的一种零部件。

密封圈可以防止轴承中的润滑油和外界的污染物混合，保证轴承的正常工作，因此密封圈的选择和安装非常重要。

不同型号的密封圈适用于不同的环境和工作条件，本文将详细介绍轴承密封圈的各种型号和特点。

1. 油封型号油封是一种常用的轴承密封圈，它主要是由外壳、弹簧和密封唇等部分组成。

根据不同的安装方式和密封唇的结构，油封有多种不同的型号。

（1）T型油封T型油封是一种比较古老的油封型号，它的优点是密封性较好，缺点是在高速运转的状态下易于发生泄漏。

因此，T型油封主要适用于低速和中速的轴承。

（2）VA型油封VA型油封是一种新型的油封，它采用了特殊的聚氨酯材料，可以在高速运转的状态下保持较好的密封性。

此外，VA型油封还具有耐热、耐磨的特点，因此被广泛应用于高速轴承之中。

（3）SC型油封SC型油封是一种双唇的密封圈，它的密封性能优于T 型油封，但是不如VA型油封。

SC型油封适用于轴承的中高速工作条件。

2. O型圈O型圈是一种橡胶密封圈，它具有结构简单、安装方便、密封性好等优点，并且价格较为便宜，因此被广泛应用于一些低速、低压的轴承中。

3. V型圈V型圈是一种主要用于防尘的密封圈，它的唇型结构使得其适用于一些需要防止灰尘和杂质进入轴承的场合。

此外，V型圈还可以作为轴承自润滑系统的元件，有效地减少了润滑油的消耗，提高了轴承的使用寿命。

4. J型圈J型圈是一种双唇的密封圈，它的唇型比较柔软，可以在轴承中形成一定的润滑油膜，有效地减小了摩擦和磨损。

J型圈适用于中高速的轴承中。

5. 骨架油封骨架油封是一种由骨架和密封唇等组成的密封圈，它的特点是结构紧凑、适用范围广、密封性能稳定等。

骨架油封有多种不同的型号，可以根据不同的工作条件和环境选择不同的型号。

在选择轴承密封圈型号时，需要考虑轴承的工作条件、环境、负荷等因素，以及密封圈本身的材质、结构和品质等因素。

∙公司名称：∙上海左泰工贸有限公司∙详细说明：∙YX-D密封件(孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU, 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价YX-D-16 16 × 10 × 8 0.60YX-D-18 18 × 12 × 8 0.60YX-D-20 20 × 14 × 8 0.60YX-D-22 22 × 16 × 8 0.60YX-D-25 25 × 19 × 8 0.60YX-D-28 28 × 22 × 8 0.68YX-D-30 30 × 22 × 10 0.68YX-D-32 32 × 24 × 10 0.68YX-D-35 35 × 27 × 10 0.68YX-D-40 40 × 32 × 10 0.95YX-D-45 45 × 37 × 10 0.95YX-D-50 50 × 42 × 10 1.28YX-D-55 55 × 47 × 10 1.28YX-D-60 60 × 48 × 14 1.88YX-D-63 63 × 51 × 14 1.88YX-D-65 65 × 53 × 14 1.98YX-D-70 70 × 58 × 14 2.18YX-D-75 75 × 63 × 14 2.18YX-D-80 80 × 68 × 14 2.4YX-D-85 85 × 73 × 14 2.4YX-D-90 90 × 78 × 14 2.6YX-D-95 95 × 83 × 14 3.6YX-D-100 100 × 88 × 14 3.6YX-D-105 105 × 89 × 14 4.8YX-D-110 110 × 94 × 14 4.98 YX-D-115 115 × 99 × 14 4.98 YX-D-120 120 × 104 × 14 4.98 YX-D-125 125 × 109 × 14 6.6YX-D-130 130 × 114 × 14 6.6YX-D-135 135 × 119 × 14 6.9YX-D-140 140 × 124 × 14 6.9YX-D-145 145 × 129 × 14 6.95 YX-D-150 150 × 134 × 14 6.95 YX-D-155 155 × 139 × 14 6.95 YX-D-160 160 × 144 × 14 9.44型号尺寸单价YX-D-165 165 × 149 × 14 9.44 YX-D-170 170 × 154 × 18 9.88 YX-D-175 175 × 159 × 18 9.88 YX-D-180 180 × 164 × 18 11.53 YX-D-185 185 × 169 × 18 11.53 YX-D-190 190 × 174 × 18 11.53 YX-D-195 195 × 179 × 18 11.53 YX-D-200 200 × 184 × 18 11.87 YX-D-210 210 × 194 × 18 11.87 YX-D-220 220 × 204 × 18 11.87 YX-D-230 230 × 214 × 18 15.62 YX-D-240 240 × 224 × 18 15.62 YX-D-250 250 × 234 × 18 18.2 YX-D-260 260 × 244 × 18 20.83 YX-D-265 265 × 249 × 18 20.83 YX-D-270 270 × 254 × 18 20.33 YX-D-275 275 × 259 × 18 20.83 YX-D-280 280 × 264 × 18 20.83YX-D-290 290 × 274 × 18 21.37YX-D-300 300 × 284 × 18 21.37YX-D-320 320 × 296 × 24 42.87YX-D-340 340 × 316 × 24 43.64YX-D-350 350 × 326 × 24 43.64YX-D-360 360 × 336 × 24 43.64YX-D-380 380 × 356 × 24 46.55YX-D-400 400 × 376 × 24 46.55YX-D-410 410 × 386 × 24 60.25YX-D-420 420 × 396 × 24 60.25YX-D-440 440 × 416 × 24 61.5YX-D-450 450 × 426 × 24 61.5YX-D-480 480 × 456 × 24 63YX-D-500 500 × 476 × 24 65.8YX-D-560 560 × 536 × 24 69.5YX-D-600 600 × 576 × 24 90YX-d 密封件(轴用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价尺寸(内径×外径×高) 批价YX-d - 8 8 × 14 × 8 0.83YX-d - 10 10 × 16 × 8 0.83YX-d - 12 12 × 18 × 8 0.83YX-d - 14 14 × 20 × 8 0.83YX-d - 16 16 × 22 × 8 0.83YX-d - 18 18 × 24 × 8 0.83YX-d - 20 20 × 28 × 8 0.83YX-d - 22 22 × 30 × 8 0.83YX-d - 24 25 × 33 × 8 0.83YX-d - 25 28 × 36 × 8 0.83YX-d - 28 30 × 38 × 10 0.95YX-d - 30 32 × 41 × 10 0.95YX-d - 32 35 × 43 × 10 0.95YX-d - 35 40 × 48 × 10 1.28YX-d - 40 45 × 53 × 10 1.28YX-d - 45 50 × 58 × 10 1.48YX-d - 50 55 × 63 × 10 1.48YX-d - 55 60 × 72 × 14 2.19YX-d - 60 63 × 75 × 14 2 .19YX-d - 65 65 × 77 × 14 2.19YX-d - 70 70 × 82 × 14 2.44YX-d - 75 75 × 87 × 14 2.44YX-d - 80 80 × 92 × 14 3.25YX-d - 85 85 × 97 × 14 3.25YX-d - 90 90 × 102 × 14 3.88YX-d - 95 95 × 107 × 14 3.88YX-d - 100 100 × 112 × 14 3.88 YX-d - 105 105 × 121 × 14 6.65 YX-d - 110 110 × 126 × 14 6.65 YX-d - 115 115 × 131 × 14 6.65 YX-d - 120 120 × 136 × 14 6.9 YX-d - 125 125 × 141 × 14 6.9 YX-d - 130 130 × 146 × 14 8.12 YX-d - 140 140 × 156 × 14 8.12 YX-d - 145 145 × 161 × 14 8.12 YX-d - 150 150 × 166 × 14 8.8 YX-d - 155 155 × 171 × 14 8.8 YX-d - 160 160 × 176 × 14 10.53 YX-d - 165 165 × 181 × 14 11.53 YX-d - 170 170 × 186 × 18 11.53 YX-d - 175 175 × 191 × 18 11.53YX-d - 180 180 × 196 × 18 13.65 YX-d - 185 185 × 201 × 18 13.65 YX-d - 190 190 × 206 × 18 15.93 YX-d - 200 200 × 216 × 18 15.93 YX-d - 210 210 × 226 × 18 15.93 YX-d - 220 220 × 236 × 18 15.93 YX-d - 230 230 × 246 × 18 15.25 YX-d - 235 235 × 251 × 18 15.25 YX-d - 240 240 × 256 × 18 15.25 YX-d - 250 250 × 266 × 18 20 YX-d - 260 260 × 276 × 18 20 YX-d - 270 270 × 286 × 18 20.75 YX-d - 280 280 × 296 × 18 21.5 YX-d - 290 290 × 306 × 18 21.5 YX-d - 300 300 × 316 × 18 21.5 YX-d - 320 320 × 344 × 24 42.5 YX-d - 340 340 × 364 × 24 44.57 YX-d - 360 360 × 384 × 24 45.75 YX-d - 380 380 × 404 × 24 49 YX-d - 400 400 × 424 × 24 49 YX-d - 420 420 × 444 × 24 49.85 YX-d - 450 450 × 474 × 24 49.85 YX-d - 500 500 × 524 × 24 64.58 YX-d - 520 520 × 544 × 24 68 YX-d - 560 560 × 584 × 24 69 YX-d - 600 600 × 624 × 24 81.6一产品用途适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄露，公称压力至40Mpa,工作温度为﹣25℃～﹢100℃。

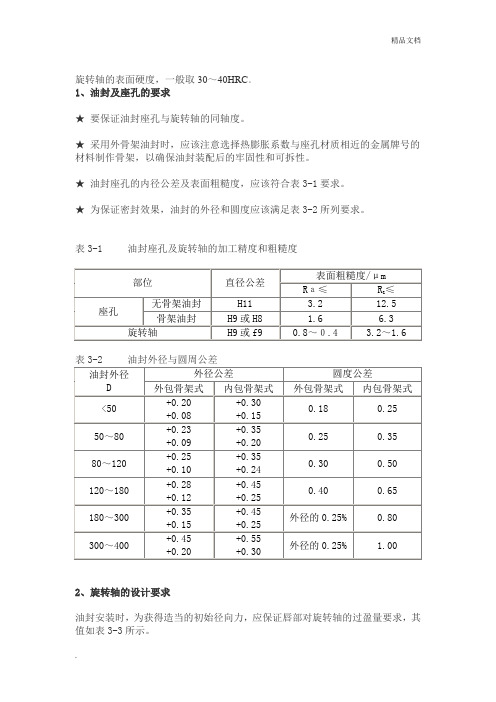

旋转轴的表面硬度，一般取30～40HRC。

1、油封及座孔的要求★要保证油封座孔与旋转轴的同轴度。

★采用外骨架油封时，应该注意选择热膨胀系数与座孔材质相近的金属牌号的材料制作骨架，以确保油封装配后的牢固性和可拆性。

★油封座孔的内径公差及表面粗糙度，应该符合表3-1要求。

★为保证密封效果，油封的外径和圆度应该满足表3-2所列要求。

表3-1 油封座孔及旋转轴的加工精度和粗糙度2、旋转轴的设计要求油封安装时，为获得造当的初始径向力，应保证唇部对旋转轴的过盈量要求，其值如表3-3所示。

油封在使用过程中的电大偏心量应加以严格控制,以确保密封效果,偏听偏油封设计的尺寸公差依据关于油封的高度公差，建议之范围如右表油封的外径和腔体表面之间，必须需要有合适的干涉量，以确保油封外径之密封性能，WH对此干涉量之设计依据，是依照ISO6194/1为基准。

（1）真圆度公差为三个或更多在不同直径上量得尺寸，最大尺寸减去最小尺寸的差值。

（2）外包橡胶型油封的外表面可提供波浪纹，此处的公差要求范围必须再经使用者与生产厂讨论。

（3）外包橡胶型油封若使用丁腈橡胶（NBR ）以外的材质，可由使用者与厂家商议不同的尺寸公差标准。

23，轴径公差一般而言，轴加工可接受的公差范围如下表。

但随着转速增加或压力的增大，轴加工允许的公差范围必须减小。

公制情况下的腔体内径公差范围工作温度：-40～＋120℃旋转速度：25m／s工作介质：水、油、油脂等其它产品•骨架油封（TC型）•UN密封圈•骨架油封•氟橡胶油封•简介：•TC骨架油封耐油耐高温酸碱，材质主要有NBR、FKM，由橡胶和金属粘合而成，安装于油封座部位，与旋转轴产生相对运动。

用于润滑油、油脂、水等介质的密封，旋转轴骨架油封是有润滑的旋转运动中必不可少的元件。

丁腈橡胶（NBR)耐温XA7453、XA8433适用于100℃以下，XA7441适用于120℃以下。

氢化丁腈橡胶（HNBR）耐温-40℃~+150℃，羧基丁腈橡胶（XNBR）耐温-40℃~+175℃。

油封型号大全油封是一种用于密封液体或润滑油的装置，通常用于机械设备中，以防止液体泄漏和外部杂质进入。

选择合适的油封型号对于设备的正常运转和使用寿命至关重要。

本文将介绍一些常见的油封型号，帮助您更好地选择适合您设备的油封。

1. TC型油封。

TC型油封是一种常见的油封型号，它采用橡胶材料制成，具有良好的弹性和耐磨性。

TC型油封适用于一般工业设备和汽车发动机等领域，能够有效地防止润滑油泄漏，保护设备的正常运转。

2. SC型油封。

SC型油封是一种双唇油封，它采用橡胶或聚氨酯等材料制成，具有良好的密封性能和耐高温性能。

SC型油封适用于高速旋转设备，如风力发电机、离心泵等，能够有效地防止润滑油泄漏和外部杂质进入，延长设备的使用寿命。

3. VA型油封。

VA型油封是一种专用于液压系统的油封型号，它采用氟橡胶等特殊材料制成，具有良好的耐油性和耐高压性能。

VA型油封适用于液压泵、液压缸等设备，能够有效地防止液压油泄漏，保证液压系统的正常工作。

4. V型油封。

V型油封是一种用于轴封的油封型号，它采用橡胶或聚氨酯等材料制成，具有良好的弹性和耐磨性。

V型油封适用于各种轴封场合，能够有效地防止润滑油泄漏，保护轴承和轴承座。

5. D型油封。

D型油封是一种用于重型设备的油封型号，它采用聚氨酯等特殊材料制成，具有良好的耐磨性和耐高温性能。

D型油封适用于挖掘机、装载机等重型设备，能够有效地防止润滑油泄漏，保护设备的正常运转。

总结。

选择合适的油封型号对于设备的正常运转和使用寿命至关重要。

不同类型的设备需要选择不同类型的油封，以保证设备的密封性能和稳定性能。

希望本文介绍的油封型号能够帮助您更好地选择适合您设备的油封，保证设备的正常运转和使用寿命。

DIO全车轴承油封曲轴轴承DIO曲轴轴承型号:16304 规格:52x20x12 (DIO大小轴、ZX35曲轴轴承一样)ZX34曲轴轴承规格:56x20x12DIO小轴曲轴油封左右油封规格:15-25.5DIO大轴、ZX34、35曲轴油封规格:右边油封15-25.5 左边油封20-31DIO、ZX原装尾牙:13Tx45改装尾牙:15Tx42适用排量50-70cc 16Tx42适用排量70-90cc 17Tx41适用排量90cc~DIO、ZX前减震油封规格,正减:27x39x10.5 倒减:26x37x10.5DIO小轴普利盘压盖孔12mm、大轴普利盘压盖孔14mm DIO、ZX标准普利珠重量为8.5克34和35的区别:一,歧管进气阀固定螺丝34是4个,35是3个;二,轴承大小不一样,34的外径是:56,35的是:52,内径都一样是:20;三,34轴柄宽度是32.5,35的宽度是:34DIO、ZX小开闭盘:105mm,大开闭盘:118mm尾牙轴承6203 62016202 6203大轴左油封20mm 油封规格：20-31-7小轴左油封15.5mm 15.5的难找，一般规格用：15-25.5-7大轴右油封15.5mm 15-25.5-7小轴右油封15.5mm 15-25.5-7小轴改大轴专用油封20-25-7后轮轴油封24—40--7离合轴油封17—30—5JOG50全车轴承油封后轮轴轴承6203 曲軸6204 碗公軸軸承6003 油封:齿轮箱蓋：17x28x5.5后轮轴：22x32x6jog 50齿轮箱蓋上面的轴承:SKF 6003======>(外:35mm內:17mm)后轮軸上面有两颗轴承一颗滚珠一颗滚针深沟滚珠那颗是双胶封的SKF 6203-2RSH ======>(外:40mm 內:17mm)滚針轴承是特殊规格--->IKO:NK 22/16(市场正常规格) SKF:NK 22/16 ======>(外:30mm 內:22mm 高:16mm)还有一颗齿轮箱轴承...在CASE上的...是SKF 6200======>(外:30mm 內:10mm)前轮轴承双胶封SKF 6300-2RSH传动边盖轴承638(Z)jog 90后轮轴 IKO TA2515Z 滾針+ 6004(后轮轴轴承双胶封) 齿轮箱CASE 6201齿轮箱盖 6003(外:35mm 內:17mm)油封：小的（后离合轴）--17-28-5.5大的（后轮轴）--25-35-6光阳豪迈125曲轴油封原装型号19.8X30X5 替换型号20X30X5 6301－6204 ，6002－6202，6203－6004，“6004”是后轮的轴承，其他的都是齿轮箱里齿轮箱里的，用“－”表示是指这俩个轴承是在一条轴上。

ac4982e油封尺寸AC4982E是一种常见的油封型号，主要用于各种机械设备的密封部件。

它的主要作用是防止润滑油或工作介质从旋转轴处泄漏，同时也能防止外部杂质进入轴承内部，从而保证设备的正常运行。

AC4982E油封的尺寸主要包括内径、外径、厚度等几个部分。

首先，我们来看内径。

内径是指油封内部的直径，通常用毫米（mm）作为单位。

AC4982E油封的内径一般为50mm，这是根据大多数设备的轴承尺寸来设计的。

但是，由于不同的设备可能需要不同尺寸的油封，因此在实际使用中，用户需要根据自己的设备情况选择合适的内径。

接下来是外径。

外径是指油封外部的直径，同样用毫米（mm）作为单位。

AC4982E油封的外径一般为65mm，这也是根据大多数设备的轴承尺寸来设计的。

同样，用户需要根据自己的设备情况选择合适的外径。

然后是厚度。

厚度是指油封的厚度，也用毫米（mm）作为单位。

AC4982E油封的厚度一般为10mm，这是根据油封的耐磨性和密封性能来设计的。

厚度越大，油封的耐磨性和密封性能越好，但是也会增加油封的重量和成本。

因此，用户需要根据自己的设备运行环境和要求选择合适的厚度。

除了以上三个主要尺寸，AC4982E油封还有其他一些重要的尺寸，如唇口宽度、唇口角度等。

唇口宽度是指油封唇口的宽度，通常用毫米（mm）作为单位。

AC4982E油封的唇口宽度一般为3.5mm，这是根据油封的密封性能来设计的。

唇口角度是指油封唇口的角度，通常用度（°）作为单位。

AC4982E油封的唇口角度一般为45°，这是根据油封的安装和使用要求来设计的。

总的来说，AC4982E油封的尺寸主要包括内径、外径、厚度、唇口宽度和唇口角度等几个部分。

用户在购买和使用AC4982E 油封时，需要根据自己的设备情况和运行环境选择合适的尺寸。

同时，也需要定期检查和维护油封，以确保其良好的密封性能和使用寿命。

油封规格简介油封是一种用于机械设备密封和润滑的关键部件，其主要功能是防止液体或润滑油从机器的内部泄漏或被外部杂质污染。

根据使用环境和机械设备不同，油封的规格也会有所差异。

本文将介绍油封的规格分类和选择要点。

油封规格分类油封的规格一般根据其外径、内径、厚度和材料等方面进行分类。

下面是常见的油封规格分类：1.外径：油封的外径是指油封螺纹座的直径，一般用毫米（mm）表示。

常见的外径规格有：10mm、12mm、15mm等。

2.内径：油封的内径是指油封螺纹座的内直径，也就是油封要安装的轴的直径。

内径一般也用毫米（mm）表示。

常见的内径规格有：6mm、8mm、10mm等。

3.厚度：油封的厚度是指油封从内部到外部的整体厚度，一般也用毫米（mm）表示。

常见的厚度规格有：3mm、5mm、8mm等。

4.材料：油封的材料是指油封的制作材料，不同材料具有不同的特性和适用范围。

常见的油封材料有橡胶、聚氨酯等。

油封规格的选择要点选择合适的油封规格非常重要，它直接影响到机械设备的密封性能和使用寿命。

以下是一些选择油封规格的要点：1.确定使用环境：根据机械设备的具体使用环境，选择适合的油封规格。

比如，如果机械设备要经常在高温环境下工作，就需要选择耐高温的油封规格。

2.考虑工作压力：根据机械设备的工作压力确定油封的规格。

工作压力较高的机械设备需要选择耐高压的油封规格。

3.注意尺寸匹配：油封的内径和外径必须与机械设备的轴和外壳尺寸匹配，以确保油封能够正常安装和密封。

4.材料选择：根据机械设备的工作条件和介质的性质选择合适的油封材料。

比如，如果机械设备需要抵抗化学腐蚀，应选择耐化学腐蚀的油封材料。

油封规格的安装和维护正确的安装和维护可以延长油封的使用寿命和保证其正常工作。

以下是一些油封的安装和维护要点：1.安装注意事项：在安装油封之前，应先清洁轴和外壳，确保无杂质和损坏。

同时，使用适当的工具和技术，正确安装油封，并确保油封与轴和外壳之间的间隙均匀。
