220kV变电站电气部分设计(一次系统)

  • 格式：doc
  • 大小：1.36 MB
  • 文档页数：63

摘要展望未来，我国能否在本世纪中叶基本实现现代化，相当大的程度上取决于能源。

电力工业是国民经济的基础，是重要的支柱产业，它与国家的兴衰和人民的安康有着密切的关系，随着经济的发展和现代工业的建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。

变电站作为电能传输与控制的枢纽必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。

本设计讨论的是220kV变电站电气部分设计（一次系统），首先根据原始资料进行分析，负荷计算选择主变压器，然后在此基础上进行主接线设计，再进行短路计算，导体和电气设备的选择，最后进行防雷接地设计。

关键词：变电站；负荷计算；短路电流；设备选择；ABSTRACTLooking ahead, our ability to achieve the middle of this century, modernization, to a large extent depends on energy. The power industry is the basis of the national economy is an important pillar industry, the rise and fall with the State and the people closely related to the well-being, along with economic development and the rapid development of modern industry rise, more and more power supply system design comprehensive, systematic, rapid growth of plant consumption for power quality, technical and economic conditions, reliability of electricity supply are increasing, and therefore also have higher power supply design, better requirements.Substation as a hub for power transmission and control to change the traditional design and control mode, to adapt to the modern power system, modernization of industrial production and the development trend of social life. The design discussion is part of 220KV electrical substation design (a system), First of all, analyze the original data and choose the main transformer, based on it , design the main wiring and Short Circuit Calculation, at last choose equipment, then mine and the protection of earth and distribution device.Keywords: substation; short-circuit current; equipment selection; distribution equipment目录摘要 (1)ABSTRACT (2)1引言 (1)2电气主接线的设计 (2)2.1电气主接线的概述 (2)2.2电气主接线的基本要求 (2)2.3电气主接线设计的原则 (2)2.4电气主接线的方案选择 (3)2.4.1方案拟定 (3)2.4.2方案比较 (6)2.4.3方案确定 (6)3负荷计算和主变压器的选择 (7)3.1主变压器的选择原则 (7)3.1.1主变压器台数的选择 (7)3.1.2主变压器容量的选择 (7)3.1.3主变压器型式和结构的选择 (8)3.2负荷计算 (9)3.3无功补偿 (11)3.3.1功率因数定义 (11)3.3.2功补偿容量计算 (12)3.4主变压器选择结果 (14)4站用电接线及设备用电源接线方案 (15)4.1所用电源数量及容量 (15)4.2所用电源引接方式 (15)4.3所用变压器低压侧接线 (16)4.4所站用电接线 (16)4.5备用电源 (16)5电气部分短路计算 (18)5.1短路故障的危害 (18)5.2短路电流计算的目的 (19)5.3短路电流计算的内容 (19)5.4短路电流计算方法 (20)5.5三相短路电流周期分量起始值的计算 (20)5.5.1短路电流计算的基准值 (20)5.5.2网络模型 (20)5.5.3三相短路电流周期分量起始值的计算步骤 (20)6导体和电气设备的选择 (25)6.1按正常工作条件选择电气设备 (25)6.2按短路状态校验 (26)6.3高压断路器和隔离开关的选择 (27)6.3.1高压断路器的选择 (27)6.3.2隔离开关的选择 (28)6.4220K V侧断路器隔离开关的选择与校验 (29)6.4.1主变压器侧断路器的选择与校验 (29)6.4.2主变压器侧隔离开关的选择与校验 (30)6.5110K V侧的断路器隔离开关的选择与校验 (31)6.5.1主变压器侧断路器的选择与校验 (31)6.5.2主变压器侧隔离开关的选择与校验 (32)6.635K V侧断路器隔离开关的选择与校验 (33)6.6.1主变压器侧断路器的选择与校验 (33)6.6.2主变压器侧隔离开关的选择与校验 (34)6.7互感器的选择 (35)6.7.1电流互感器的选择 (35)6.7.2电压互感器的选择 (41)6.835K V高压熔断器的选择 (43)6.8.1熔断器的选择概述 (43)6.8.2 35kV侧熔断器的选择 (44)6.9导体的选择与校验 (44)6.9.1 220kV母线选择 (45)6.9.2 110kV母线选择 (45)6.9.3 35kV母线选择 (46)6.9.4变压器220kV侧引接线的选择与校验 (47)6.9.5变压器110kV侧引接线的选择与校验 (48)6.9.6变压器35kV侧引接线的选择与校验 (49)7防雷及过电压保护装置设计 (51)7.1避雷针 (51)7.2避雷器 (52)7.3防雷接地 (53)7.4变电所的防雷保护 (54)7.5变电所的进线段保护 (55)7.6接地装置 (55)8结束语 (56)致谢 (57)参考文献 (58)1引言电力事业的日益发展紧系着国计民生。

它的发展水平和电气的程度，是衡量一个国家的国民经济发展水平及其社会现代化水平高低的一个重要标志。

党的十六大提出了全面建设小康社会的宏伟目标，从一定意义上讲，实现这个宏伟目标，需要强有力的电力支撑，需要安全可靠的电力供应，需要优质高效的电力服务。

本毕业设计是在完成本专业所有课程后进行的综合能力考核。

通过对主接线的选择及比较、负荷计算和主变压器的选择及短路电流的计算、主要电器设备的选择及校验、线路图的绘制以及避雷器针高度的选择等步骤、最终确定了220kV变电站所需的主要电器设备、主接线图以及变电站防雷保护方案。

通过本次毕业设计，达到了巩固“发电厂电气部分”课程的理论知识，掌握变电站电气部分和防雷保护设计的基本方法，体验和巩固我们所学的专业基础和专业知识的水平和能力，培养我们运用所学知识去分析和解决与本专业相关的实际问题，培养我们独立分析和解决问题的能力的目的。

务求使我们更加熟悉电气主接线，电力系统的短路计算以及各种电力手册及其电力专业工具书的使用，掌握变电站电气部分和防雷保护设计的基本方法，并在设计中增新、拓宽。

提高专业知识，拓宽、提高专业知识，完善知识结构，开发创造型思维，提高专业技术水平和管理，增强计算机应用能力。

2电气主接线的设计2.1电气主接线的概述电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

主接线代表了发电厂或变电站电气部分的主体结构，是电力系统网络结构的重要组成部分，直接影响运行的可靠性、灵活性并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟定都有决定性的关系。

因此，主接线的正确、合理设计，必须综合处理各个方面的因素，经过技术、经济论证比较后方可确定。

2.2电气主接线的基本要求对电气主接线的基本要求，概括地说应包括可靠性、灵活性和经济性三方面。

这三者是一个综合概念，不能单独强调其中的某一种特性，也不能忽略其中的某一种特性。

但根据变电所在系统中的地位和作用的不同，对变电所主接线的性能要求也不同的侧重。

2.3电气主接线设计的原则电气主接线设计的基本原则是以设计任务为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便，尽可能地节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、实用、经济、美观的原则。

2.4电气主接线的方案选择2.4.1方案拟定表2-1 方案拟定表方案220kV 110kV 35kV 主变台数方案一双母线双母线单母线分段 2方案二双母带旁路母线接线双母线单母线分段 2 （1）单母线分段接线优点：单母线用分段断路器进行分段，对重要用户尅有从不同段引出两回馈电线路，由两个电源供电；当一段母线发生故障，分段断路器自动将故障段隔离，保证正常段母线不间断供电，不致使重要用户停电；缺点:当一段母线或母线隔离开关故障或检修时,接在该段母线上的电源和出线,在检修期间必须全部停电;任一回路的断路器检修时,该回路必须停止工作。

（2）双母线接线优点：供电可靠，通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断；一组母线故障后，能迅速恢复供电。

其次是调度灵活，各个电源和各个回路负荷可以任意分配到某一组母线上，能灵活地适应电力系统中各种运行方式调度和潮流变化的需要；通过倒换操作可以组成各种运行方式。

最后就是扩建方便，向双母线左右任何方向扩建，均不会影响两组母线的电源盒负荷自由自合分配，在施工中也不会造成原有回路停电。

合集下载

220kV变电站电气一次部分毕业设计论文

220kV变电站电气一次部分毕业设计论文

220kV变电站电气一次部分毕业设计论文毕业设计（论文）课题名称220kV变电站电气一次部分初步设计学生姓名学号系、专业电气工程系、电气工程及其自动化指导教师职称内容提要本次设计为220kV变电站电气一次部分的初步设计。

根据原始资料，以设计任务书和国家及行业有关电力工程设计的规程规范为设计依据，并结合该地区实际情况设计该变电站，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。

本期该变电站设有两台主变压器，远期该变电站设有三台主变压器。

站内主接线分为220kV、110kV和10kV三个电压等级。

设计正文分设计说明书和设计计算书两个部分，设计说明书包括电气主接线设计、变压器选择说明、短路电流计算说明、电气设备选择说明、配电装置设计、电气总平面布置和防雷保护设计；设计计算书包括变压器选择、短路电流计算、电气设备选择及校验等，并附有电气主接线图及其它相关图纸。

关键词：220kV变电站；短路计算；主接线；设备选择。

SummaryThe design of 220 kV substation electrical part of the preliminary design at a time. According to the original data, a design specification and country and industry relevant power engineering design procedure specification for design basis, and combined with the region's actual condition, the design of the substation design in conformity with the relevant economic and technological policies of the state, the contents of the selected equipment for all countries recommend new products, advanced technology, reliable operation, economic and reasonable.. The substation is equipped with two sets of the main transformer, forward the has three main transformer substation. station connection is divided into 220 kV, 110 kV and 10 kV voltage grade three.This text points design specifications and design calculation of two parts, the design specifications, including the main electrical wiring design of transformer selection, the short circuit current calculation, electrical equipment selection, design of power distribution equipment, electrical total plane layout and lightning protection design; Design calculation includes the choice of transformer, the short-circuit current calculation, electrical equipment selection and calibration, etc., with the main electrical wiring diagram and related drawings.Key words: 220 kV substation; Short circuit calculation; The main wiring; Equipment selection.目录内容摘要 (I)Summary (II)第一部分设计说明书1 原始资料 (1)1.1 建站的必要性 (1)1.2 系统接入方式 (1)1.3 变电工程规模 (2)1.4变电站站址选择 (2)1.5系统短路阻抗及本期出线潮流估计 (2)2 变压器选择 (5)2.1 主变压器选择 (5)3 电气主接线设计 (9)3.1 主接线设计的原则和要求 (9)3.2 主接线基本接线方式 (9)3.3 主接线设计步骤 (10)3.4 本站主接线设计方案 (11)4 短路电流计算说明 (18)4.1 短路电流计算概述 (18)4.2 常见短路电流计算 (19)4.3 短路电流计算结果 (21)5 高压电器设备选择 (23)5.1 电气设备选择一般条件 (23)5.2 高压断路器的选择 (24)5.3 隔离开关的选择 (26)5.4 互感器的选择 (27)5.5 母线的选择 (28)6 配电装置设计 (29)6.1配电装置应满足以下基本要求 (29)6.2配电装置设计的基本步骤 (29)6.3配电装置的种类及应用 (29)6.4本变电站配电装置设计 (29)7 防雷保护设计 (31)7.1变电站防雷保护的特点 (31)7.2防雷防护类型 (31)第二部分设计计算书8 短路电流计算 (33)8.1 等值电路计算 (33)8.2 对称短路电流计算 (34)8.2 不对称短路电流计算 (43)9 电气设备选择及校验计算 (51)9.1 高压断路器选择及校验计算 (51)9.2 隔离开关选择及校验计算 (53)9.3 互感器选择及校验计算 (54)9.4 母线选择及校验计算 (55)10 防雷保护计算 (58)总结 (59)参考文献 (60)致谢 (62)第一部分设计说明书1 原始资料1.1 建站的必要性考虑到目前花垣县供电现状及将来的网络发展格局，提高了电源外送和用户供电的可靠性，加强了地区220KV电网，新建花垣220KV变电站主要为地区中间变电站，给花垣县供电并为保靖、水顺、龙山4县水电外送提供接入点。

220kv变电站电气一次部分初步设计

220kv变电站电气一次部分初步设计

编号毕业设计报告设计题目：220KV变电站电气一次部分初步设计姓名专业名称班级指导老师姓名：（）（单位）报告提交日期：答辩日期：答辩委员会主席：评阅人：（日期）二0一0年四月毕业设计（论文）摘要电力工业是国民经济发展中最重要的基础能源产业，是国民经济的第一基础产业，是关系国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。

作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到了重要作用。

与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略大问题，而且与人们的日常生活、社会稳定密切相关。

本设计讨论的是220KV变电站电气部分的设计。

首先对原始资料进行分析，选择主变压器，在此基础上进行主接线设计，再进行短路计算，选择设备，然后进行防雷接地以及保护、配电装置设计。

关键字：变电站；短路计算；设备选择。

目录1 引言 (3)2 原始资料的分析 (4)2.1原始资料 (4)2..2原始资料分析 (5)3 变电站电气主接线的确定 (6)3.1电气主接线的概述 (6)3.2计算220kV侧的短路 (10)3.3变压器的选择 (14)4所用电设计 (17)4.1所用变选择 (17)4.2所用电接线图 (17)5 短路电流计算 (19)5.1 作出系统的简化等值电路图 (19)5.2 系统的参数计算 (19)5.3 短路点的选择 (20)5.4 计算短路电流 (20)6 电气设备的选择 (31)6.1 变压器变压器的选择 (31)6.2 电抗器的选择 (31)6.3 主要电气设备的选择 (31)7 继电保护与自动装置 (48)8 防雷保护与接地 (51)8.1防雷保护 (51)8.2 避雷针防雷保护计算 (52)8.3 接地装置 (57)致谢 (58)参考文献 (59)心得 (60)第1章引言电力事业的日益发展紧系着国计民生。

它的发展水平和电气的程度，是衡量一个国家的国民经济发展水平及其社会现代化水平高低的一个重要标志。

220kV变电站控制部分设计(一次系统)

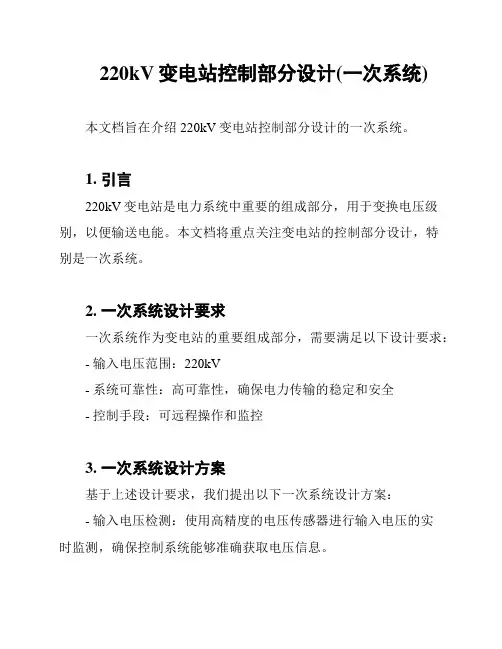

220kV变电站控制部分设计(一次系统)
