基坑土钉墙支护施工方案一、工程概述咱们先来聊聊工程本身。
这是一项非常重要的工程，涉及到基坑的稳定性和周边环境的安全。
咱们要做的，就是利用土钉墙支护技术，对基坑进行加固，确保施工过程中的安全。
二、施工方法1.土钉墙施工（1）测量放线。
这个步骤，主要是为了确定土钉墙的具体位置。
（2）挖土。
这个步骤，主要是为了挖出土钉墙的基础。
（3）安装土钉。
这个步骤，主要是为了将土钉固定在土体中。
（4）喷射混凝土。
这个步骤，主要是为了保护土钉，防止其受到腐蚀。
2.支撑施工（1）安装支撑。
这个步骤，主要是为了将土钉墙与地面连接起来，形成稳定的支撑体系。
（2）浇筑混凝土。
这个步骤，主要是为了加强支撑的稳定性。
三、施工安排1.施工人员在施工过程中，我们需要一支专业的施工队伍。
这支队伍，需要包括测量人员、挖土人员、安装土钉人员和喷射混凝土人员等。
2.施工材料在施工过程中，我们需要准备的材料主要包括：土钉、混凝土、钢筋等。
3.施工设备在施工过程中，我们需要使用的设备主要包括：挖掘机、搅拌机、喷射机等。
四、施工质量控制1.施工过程控制（1）严格遵循施工方案。
这个步骤，主要是为了确保施工过程的顺利进行。
（2）加强施工人员培训。
这个步骤，主要是为了提高施工人员的技能水平。
（3）加强施工现场管理。
这个步骤，主要是为了确保施工安全。
2.施工验收（1）检查施工质量。
这个步骤，主要是为了确保施工质量达到预期目标。
（2）验收施工成果。
这个步骤，主要是为了确定施工成果符合设计要求。
五、施工安全措施1.安全防护（1）设置安全警示标志。
这个步骤，主要是为了提醒施工人员注意安全。
（2）配备安全防护用品。
这个步骤，主要是为了保护施工人员的人身安全。
2.应急预案（1）预测可能发生的突发事件。
这个步骤，主要是为了提前做好准备。
（2）制定应急措施。
这个步骤，主要是为了确保在突发事件发生时，能够迅速应对。
注意事项：1.土钉长度和质量把控注意事项：土钉的长度和质量直接关系到支护效果，必须严格按照设计要求执行。
土钉墙基坑支护专项施工方案一、基坑支护的概述基坑支护是在基坑开挖过程中，为了保证开挖面稳定、防止土体崩落而采取的一系列施工措施。
基坑支护的主要目的是保证基坑的周边环境安全，防止开挖面崩塌对周边建筑物和地下管线的损坏，确保施工过程的顺利进行。
二、基坑支护的施工方案（一）基坑开挖前期准备工作1.撤离周边建筑物和地下管线，并做好保护措施。
2.疏通附近排水管道，确保排水条件良好。
3.与相关部门协商，制定相应的交通管制方案，确保施工安全。
（二）基坑支护材料的选择1.根据基坑周边土壤的性质和水位情况，选择合适的支护材料。
常用的基坑支护材料有桩与土梁结构、钢支撑结构、钢筋网格等。
2.根据设计要求，选择合适的支护参数，保证支护结构的稳定可靠。
（三）基坑支护的具体施工方案1.确定基坑开挖的顺序和深度，根据土质情况和水位掌握合理的开挖速度。
2.基坑开挖过程中，及时进行排水处理，保持基坑内的排水通畅，避免水位过高对支护造成影响。
3.根据设计要求，选择合适的支撑结构进行施工。
在施工过程中，要做好支撑结构的检查和维护工作，及时处理问题。
4.采用合适的土壤处理措施，确保开挖面的稳定，并进行必要的加固处理。
（四）基坑支护的安全措施1.对施工人员进行培训，提高其对基坑支护施工的认识和安全意识。
2.布置合理的安全警示标志，保护施工现场的安全。
3.配备必要的安全设备，如安全帽、安全绳等，确保施工人员的人身安全。
4.加强现场的监督和管理，定期检查支护结构的安全状况，及时处理问题。
三、基坑支护的质量控制1.对基坑支护材料进行验收，确保其符合设计要求。
2.进行施工前的试验，如静力触探、孔隙水压力测量等，了解周边土质情况和水位状况。
3.按照设计要求进行施工，严格控制施工质量，确保支护结构的稳定可靠。
4.定期进行施工质量检查，及时处理发现的问题，保证施工质量。
四、基坑支护施工的环境保护措施1.按照相关法律和规定，设置施工噪音、扬尘、废水等监测点，定期进行监测。
基坑土钉墙支护施工方案
一、项目概述
该工程基坑深度较深，需要采用土钉墙支护施工方案。
该方案
以土钉墙为主要支护措施，同时配合辅助措施，保证基坑的稳定安全。
本方案详细介绍了土钉墙支护的设计和施工流程。
二、支护结构设计
1.土钉墙设计
(1)土钉布置方案：依据基坑的实际尺寸和地理位置，确定了土
钉布置方案。
土钉间距为1.5m，紧急土钉间距缩短至1m。
土钉长度
为3m，直径为32mm。
(2)土钉深度设计：通过现场勘探，该基坑中的不稳定层深度大
约为6m。
为保证土钉墙的稳定性，土钉深度需要超过不稳定层深度。
土钉深度选取7m，确保土钉有效抵抗地下水压力。
(3)土钉墙稳定性计算：依据土钉在土壤中的力学特性和负荷变
形原理，使用均布荷载法计算了土钉墙的稳定性。
根据计算结果，
土钉墙的稳定系数达到1.5以上，能够满足支护要求。
2.辅助措施设计
(1)顶梁设计：顶梁作为土钉墙顶部的水平支撑，需要能够承受
来自基坑周围土体的水平荷载。
顶梁的截面尺寸为300mmx500mm，
长度为基坑宽度的1.2倍。

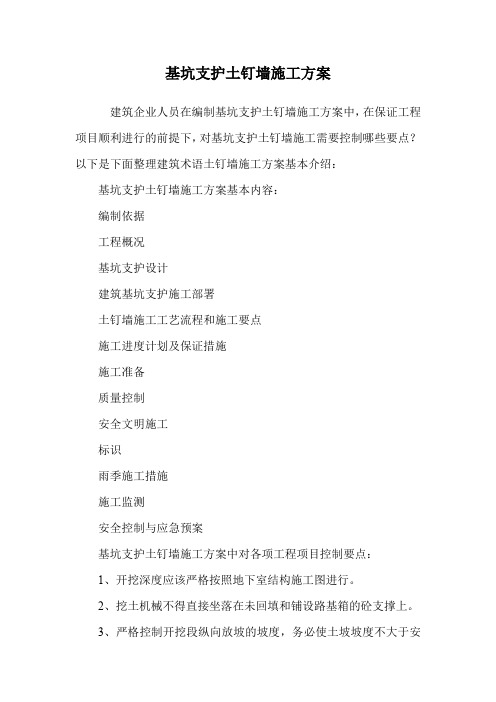

基坑支护土钉墙施工方案建筑企业人员在编制基坑支护土钉墙施工方案中，在保证工程项目顺利进行的前提下，对基坑支护土钉墙施工需要控制哪些要点？以下是下面整理建筑术语土钉墙施工方案基本介绍：基坑支护土钉墙施工方案基本内容：编制依据工程概况基坑支护设计建筑基坑支护施工部署土钉墙施工工艺流程和施工要点施工进度计划及保证措施施工准备质量控制安全文明施工标识雨季施工措施施工监测安全控制与应急预案基坑支护土钉墙施工方案中对各项工程项目控制要点：1、开挖深度应该严格按照地下室结构施工图进行。
2、挖土机械不得直接坐落在未回填和铺设路基箱的砼支撑上。
3、严格控制开挖段纵向放坡的坡度，务必使土坡坡度不大于安全坡度，并要时刻注意及时排除流向土坡的水流以防止土体滑坡。
4、加强地面的排水设施管理，并在基坑周边设置挡水墙，避免地面的水流入基坑，影响基坑稳定。
5、基坑开挖后如发现坑底土质与勘察报告不符，及时向业主、监理及设计单位反映。
6、土钉孔眼的位置必须根据受喷面实际情况和设计布置。
作土钉用的钢筋，使用前须除锈矫直，安装位置距孔眼中心，钢筋插入深度不得小于设计要求的90%，安装后不得敲击、碰撞。
7、灌浆用的砂浆应拌和均匀，随用随拌，孔眼在灌浆前用风吹净，灌浆时从孔底开始，连续均匀的进行。
挂钢筋网前必须将坡面清理平顺使钢筋网紧靠坡面钢筋网与土钉的联接必须牢固可靠。
8、分层喷射混凝土时后层混凝土应在前层混凝土终凝后进行，如超终凝1小时以上时，则受喷面必须用水、风清洗；喷头应与受喷面垂自其间距以0.6-1.2m为宜。
喷头应连续、缓慢横向移动喷射厚度应均匀。
喷射混凝土施工终凝2h后及时进行湿润养护，养护时间不得少于l4天。
9、加强对坑底积水的处理，派专人24小时值班抽水。
第一节、土钉墙支护施工方案一、适用范围本土钉墙支护工程施工方案需要经过论证后实施。
土钉墙由密集的土钉群、被加固的原位土体、喷射的混凝土面层和必要的防水系统组成。
土钉墙支护工程的适用范围如下：(1)深度不大于12m的基坑支护或边坡加固，应用期限不宜超过18个月。
(2)基坑侧壁安全等级为二、三级。
二、施工准备（一）材料要求1、土钉钢筋宜采用HRB335、HRB400钢筋，钢筋直径宜为l6～32mm。
使用前应调直、除锈、除油；2、优先使用强度等级为P·032.5的普通硅酸盐水泥；3、采用干净的中粗砂，含泥量应小于5％；4、使用速凝剂时，应做与水泥的相容性试验及水泥浆凝结效果试验；5、钢筋网，钢筋直径宜为6～10mm，间距宜为150～300mm。
（二）主要机具1、成孔机具一般宜选用体积较小、重量较轻、装拆移动方便的机具。
常用有锚杆钻机、地质钻机、洛阳铲。
在易塌孔的土体钻孔时宜采用套管成孔或挤压成孔设备。
2、灌浆机具设备注浆设备有注浆泵、灰浆搅拌机等，其规格、压力和输浆量应满足施工要求。
3、混凝土喷射机具混凝土喷射机具有z-5混凝土喷射机和空压机等。
（三）作业条件1、有齐全的技术文件和完整的施工方案，并已进行技术交底。
2、进行场地平整，拆迁施工区域内的报废建筑物和挖除工程部位地面以下3m内的障碍物，施工现场应有可使用的水源和电源。
在施工区域内已设置临时设施并修建施工便道及排水沟，各种施工机具已运到现场，且安装维修试运转正常。
3、已进行施工放线，土钉孔位置、倾角已确定；各种备料和配合比及焊接强度经试验可满足设计要求。
（四）土钉墙设计及构造应符合下列规定：1、土钉墙墙面坡度不宜小于1:0.1。
2、土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接。
3、土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为l～2m，呈梅花形或正方形布置，与水平面夹角宜为5°～200°4、土钉钢筋宜采用HRB335、HRB400级钢筋，钢筋直径宜为l6～32mm，钻孔直径宜为70～150mm。
深基坑放坡复合土钉墙支护工程施工方案一、工程概况二、施工方案1.方案设计：根据现场地质勘测和设计要求，采用岩土工程专业公司设计的放坡复合土钉墙支护方案。
2.确定施工序列：(1)施工前准备：清理现场，确保施工区域内无杂物和障碍物。
(2)施工平台搭设：设立施工平台，保证施工区域的稳定和安全。
(3)地表标高测量：通过测量，确定地表标高，为后续工作提供参考。
(4)掘进基坑放坡：采用机械挖掘的方式进行基坑放坡，挖掘过程中及时清理倾倒物，保持基坑边坡的稳定性。
(5)土钉墙钻孔：在基坑边坡上预先设置土钉墙钻孔点，按照设计要求进行钻孔。
(6)土钉墙安装：将土钉嵌入钻孔中，采用双组元注浆法进行注浆固结，确保土钉的稳固性。
(7)复合土填筑：在土钉墙与基坑边坡之间填筑复合土，采用机械压实和人工夯实的方式进行。
3.施工方法：(1)基坑放坡：采用挖掘机进行机械挖掘，沟渠及边坡需采用人工修整，坡面修整后进行压实。
(2)土钉墙钻孔：采用钻孔机进行钻孔，孔深应控制在设计要求范围内，孔间距按设计要求设定。
(3)土钉墙安装：将土钉嵌入钻孔中，注浆固结时，通过注浆管进行双组元注浆，确保注浆一次达到设计要求。
(4)复合土填筑：利用挖掘机进行土方倒运，保证填筑的均匀性和紧密度。
4.施工材料和设备准备：(1)施工材料：包括建筑材料、钢材、水泥、注浆材料、土方材料等，材料应符合相关国家标准。
(2)施工设备：包括挖掘机、平地机、土钉墙钻孔机、注浆机、夯实机等必要设备。
5.安全措施：(1)对施工人员进行安全教育培训，确保施工人员了解并遵守相关的安全操作规程。
(2)设置施工现场标志牌和安全警示标志，明确标识危险区域和禁止区域。
(3)设置防护网和安全网，保护施工人员和行人的安全。
(4)严格遵守相关法律和规定，定期进行安全检查和评估。
三、施工进度计划根据工程面积和施工条件，预计施工总工期为XXX天，具体进度安排如下：1.施工准备阶段：清理现场，搭设施工平台，设置施工标志。
深基坑土钉墙支护技术施工方案一、引言深基坑开挖在城市建设中起到至关重要的作用，但也存在着一定的安全隐患。
为了保障施工人员的安全以及周边建筑物的稳定，土钉墙支护技术应运而生。
本文将详细介绍深基坑土钉墙支护技术的施工方案。
二、施工前准备工作1. 方案设计在进行深基坑土钉墙支护技术施工前，需进行详细的方案设计。
包括基坑的深度、土钉墙的尺寸及材质等方面的设计。
设计方案需经过专业工程师审核确认后方可施工。
2. 土钉墙施工图纸制作根据设计方案，制作土钉墙的施工图纸。
施工图纸应详细标注土钉的位置、长度、直径等信息，以确保施工的准确性。
3. 施工材料准备准备土钉、钢筋、混凝土等所需施工材料。
确保材料质量符合标准要求，以保障支护墙的稳定性。
三、施工流程1. 地面整平在进行土钉墙支护技术施工前，需对地面进行整平处理，确保基坑周边没有障碍物影响施工进度。
2. 预埋土钉根据设计图纸要求，进行土钉的预埋工作。
土钉应按照一定的间距和深度埋设于基坑周边土体中，以增强土体的稳定性。
3. 搭设支护墙模板搭设支护墙模板，按照设计要求进行支护墙的浇筑。
在浇筑混凝土时，需注意搭设模板的牢固性，以确保支护墙的整体性。
4. 钢筋加固在土钉墙支护墙浇筑完成后，进行钢筋加固工作。
根据设计要求，在支护墙内部设置钢筋，增强支护墙的承载能力。
5. 土钉疏散布设根据设计要求，进行土钉的疏散布设工作。
疏散布设应均匀、密实，并确保土钉与支护墙之间的连接牢固。
四、施工质量控制1. 施工现场监控在土钉墙支护技术施工过程中，需加强现场监控，及时发现并解决问题，确保施工质量。
监控工作应由专业工程师负责。
2. 材料检验对施工材料进行严格检验，确保材料质量达标。
特别是土钉、钢筋等关键材料，检验合格后方可使用。
3. 质量验收施工完成后，进行工程质量验收。
验收内容包括土钉墙的稳定性、支护墙的垂直度等方面，确保支护墙符合设计要求。
五、施工安全注意事项1. 安全防护施工现场需加强安全防护，施工人员应佩戴安全帽、安全带等防护装备。
基坑支护施工方案(土钉墙施工).docx 范本1：一、项目背景和概述1.1 项目背景1.2 项目概述二、技术要求2.1 基坑支护的目的和意义2.2 基坑支护的土钉墙施工技术要求2.2.1 施工前的准备工作2.2.2 施工材料要求2.2.3 施工工艺2.2.4 施工质量要求2.2.5 施工安全措施三、施工方案3.1 基坑支护施工方案的总体设计3.1.1 基坑支护的形式选择3.1.2 支护结构形式设计 3.2 土钉墙布局设计3.2.1 坑口先导槽设计 3.2.2 土钉墙布置原则 3.3 土钉墙施工工艺3.3.1 土钉墙开挖工程 3.3.2 土钉墙支撑工程 3.4 施工步骤和方法3.4.1 施工准备3.4.2 基坑开挖施工3.4.3 土钉墙支护施工3.4.4 施工后处理四、质量控制4.1 施工前的准备检查4.2 施工过程中的质量控制4.3 施工后的验收五、安全措施5.1 施工前的安全防护5.2 施工过程中的安全措施5.3 施工后的安全检查六、附件范本2：一、工程概述1.1 工程背景1.2 工程范围二、技术要求2.1 支护结构设计要求2.1.1 支护结构的类型选择 2.1.2 限位要求2.1.3 抗震要求2.2 施工工艺要求2.2.1 施工准备工作2.2.2 施工材料要求2.2.3 施工方法要求2.2.4 施工质量要求三、施工方案3.1 基坑支护工程方案3.1.1 支护结构设计方案 3.1.2 基坑开挖方案3.2 土钉墙施工方案3.2.1 土钉墙布置方案3.2.2 土钉墙施工工艺方案四、施工步骤和方法4.1 施工前的准备工作4.2 基坑开挖施工步骤和方法4.3 土钉墙施工步骤和方法五、质量控制5.1 施工准备的质量控制5.2 施工过程中的质量控制5.3 施工后的质量验收六、安全措施6.1 施工准备的安全措施6.2 施工过程中的安全措施6.3 施工后的安全防护七、附件本文档涉及附件：详细说明了基坑支护施工方案（土钉墙施工）所需的相关图纸、设计文件等。
基坑土钉墙支护施工方案(全文完整版)范本1：基坑土钉墙支护施工方案(全文完整版) 1. 施工前期准备1.1 基坑准备1.2 施工区域划分1.3 施工场地布置1.4 施工材料准备2. 土钉墙设计2.1 土钉设计参数2.2 土钉的布置与排列2.3 土钉的长度与直径选择2.4 土钉与混凝土面板的连接2.5 土钉墙的稳定性计算3. 施工工艺流程3.1 土钉墙施工顺序3.2 土钉墙施工方法3.3 土钉的钻孔与预埋3.4 土钉的喷浆灌注3.5 土钉墙面混凝土喷涂3.6 土钉墙后续处理4. 施工安全措施4.1 施工现场安全4.2 土钉墙施工安全4.3 材料堆放安全4.4 施工人员安全防护5. 质量控制与验收5.1 施工质量控制5.2 施工中的监测与调整5.3 土钉墙验收标准5.4 土钉墙验收程序6. 环境保护与公共卫生6.1 土钉墙施工对环境的影响6.2 施工现场环境保护6.3 施工现场卫生保护7. 后期维护与管理7.1 土钉墙的日常维护7.2 施工完工后的管理7.3 土钉墙的监测与维修附件：施工图纸、设计报告、施工合同等相关文件。
法律名词及注释：1. 基坑：指地下工程施工中挖掘出的开口区域，用于放置基础、支护结构等。
2. 土钉墙：指通过钢筋混凝土土钉与土壤之间的相互作用来实现的一种临时或永久性土壤支护结构。
3. 施工质量控制：指通过施工过程中的检查、测试等手段，确保施工质量符合设计要求的一系列措施。
范本2：基坑土钉墙支护施工方案(全文完整版)1. 施工前期准备工作1.1 基坑准备及试验1.2 施工区域划分与交通组织1.3 施工场地布置与施工材料准备2. 土钉墙设计2.1 土钉设计参数确定2.2 土钉的布置与排列2.3 土钉的长度与直径选择2.4 土钉与混凝土面板的连接方式2.5 土钉墙的稳定性计算与设计方案3. 施工工艺流程3.1 土钉墙施工顺序安排3.2 土钉墙施工方法选择3.3 土钉的钻孔与预埋工艺3.4 土钉的喷浆灌注工艺3.5 土钉墙面混凝土喷涂工艺3.6 土钉墙后续处理工艺4. 施工安全措施4.1 施工现场安全要求4.2 土钉墙施工安全措施4.3 材料堆放安全要求4.4 施工人员安全防护要求5. 质量控制与验收5.1 施工质量控制要点5.2 施工中的监测与调整5.3 土钉墙验收标准及验收程序5.4 施工质量问题处理与整改6. 环境保护与公共卫生6.1 土钉墙施工对环境影响的评估与控制6.2 施工现场环境保护要求6.3 施工现场公共卫生保护要求7. 后期维护与管理7.1 土钉墙的日常维护与保养7.2 施工完工后的项目管理7.3 土钉墙的监测与维修附件：施工图纸、设计报告、施工合同等相关文件。
深基坑土钉墙支护施工方案一、施工前准备深基坑土钉墙支护是在基坑开挖过程中为了防止土体塌方和保护周围环境安全而进行的一项重要工程施工。
在进行施工前，需要充分准备。
首先要派专业人员对施工现场进行勘察，确定地质情况和地下管线情况，进行细致的设计方案以确保施工顺利进行。
二、土钉墙支护施工流程1. 土方开挖在确定好设计方案后，首先进行土方开挖工作。
根据设计要求，使用挖掘机和其他相应设备进行基坑的土方开挖，确保开挖的深度和宽度符合要求。
2. 土钉墙施工在进行土方开挖后，进行土钉墙的支护施工。
首先是进行土钉的预埋工作，将土钉固定在墙体上，然后进行墙体的浇筑和加固工作，确保墙体结实牢固。
3. 混凝土浇筑在土钉墙施工完成后，进行混凝土的浇筑工作。
根据设计要求，采用泵车将混凝土浇筑到基坑内部，确保基坑的稳定性和安全性。
4. 支护结束工作支护结束后，进行地表和周围环境的清理工作，确保施工现场整洁有序，同时对施工工程进行验收，确保施工质量达标。
三、施工注意事项1.施工中要严格按照设计要求和施工方案进行操作，确保施工质量。
2.施工现场要设立专门的安全警示标识，加强安全管理。
3.施工现场要保持通风良好，提高施工作业人员的工作效率，确保施工质量和安全。
4.施工中要及时清理施工现场，避免杂物对施工造成影响。
5.施工中要严格遵守相关施工规范，确保施工质量和安全。
四、总结深基坑土钉墙支护施工是一项复杂的工程施工，需要严格按照设计要求和施工方案进行操作，加强安全管理，确保施工质量和安全。
希望通过本文的介绍，可以帮助读者更好地了解深基坑土钉墙支护施工方案，为实际施工提供参考和指导。
深基坑土钉墙支护施工方案1 编制依据1.1 海南省海榆东线陵水大桥《实施性施工组织设计》。
1.2 与本工程施工、设计相关的规范及标准，如：《公路桥涵施工技术标准》（JTJ 041-2000）、《公路工程质量检验评定标准》（JTG F80/1-2004）、《公路桥涵地基与基础设计规范》（JTJ 024-85）、《公路工程施工安全技术规程》（JTJ 076-95）、《基坑土钉支护技术规程》CECS 96︰97等。
1.3 本分项工程相关的《施工图设计》。
1.4 施工现场实际情况。
2 工程概况2.1 1#～4#墩基础及地质概况1#～4#墩原设计扩大基础基坑开挖深度达13m，征地界仅宽18.5m，左邻唯一进城公路，右邻民居，其中4#墩紧靠旧桥0#台。
以上情况严重影响公路正常通车、威胁旧桥0#桥台的安全、影响民居安全。
现场地层情况第一层为填土或建筑垃圾，层厚为0.5～2 m；第二层为低液限粘土，层厚10；4#墩处第二层为粗砂，层厚3.5 m；第三层为强风化花岗岩层，厚2.0～3 m；第四层为中风化花岗岩层。
2.2 0#、14#桥台基础及地质概况0#、14#桥台原设计为重力式桥台，其扩大基础基底宽为17.5m，其基坑开挖深度达12m；而征地界仅宽18.5m，左邻唯一进城公路，右邻民居；其中，14#桥台与旧桥6#台间距不足4.0m。
以上情况严重影响公路正常通车、威胁旧桥6#桥台安全、影响民居安全。
现场地层情况0#桥台第一层为为低液限粘土，层厚10m；14#桥台第一层为粗砂，层厚3.0 m，第二层为为低液限粘土，层厚2.9m。
以下分别为强风化花岗岩层，厚2.0～3 m；第四层为中风化花岗岩层。
方案设计中均按粘土层开挖取定。
3 施工方案3.1 方案确定根据现场工程条件，为确保公路交通正常及旧桥安全，拟采用土钉墙支护方案。
3.2 土钉墙支护的特点3.2.1 能合理利用土体的自承能力，将土体作为支护结构的不可分割部分。
3.2.2 结构轻型，柔性大，有良好的抗振性和延性。
3.2.3 施工便捷、安全，土钉的制作与成孔简单易行，且灵活机动，便于根据现场监测变形数据和特殊情况，及时变更设计。
3.2.4 施工不需单独占用场地，对于施工场地狭小，放坡困难，有相邻建筑，大型护坡施工设备不能进场时，该技术显示出独特的优越性。
3.2.5 稳定可靠，支护后边坡位移小，水平位移一般为0.1%～0.2%，最大不超过0.3%，超载能力强。
3.2.6 总工期短，可以随开挖随支护，基本不占用施工工期。
3.2.7 与其他深基坑支护类型相比费用低，经济，可降低造价10%～40%。
3.3 施工方案简图3.3.1 1#～4#墩基深基坑土钉墙支护图 具体参数详见验算文件《陵水大桥深基坑土钉墙支护1》。
3.3.2 0#、14#台基深基坑土钉墙支护图 具体参数详见验算文件《陵水大桥深基坑土钉墙支护2》。
3.4 施工工艺框图4 施工方法4.1 施工准备4.1.1 认真学习规范，熟悉图纸，以书面形式请求业主出据地下障碍物、管线位置图，了解工程的质量要求以及施工中的监控内容，编写施工方案。
4.1.2 施工前确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并在设置后加以妥善保护。
4.1.3 组织项目管理小组及专业施工队伍，对施工人员进行班前技术、安全交底，并完成上报审批程序。
4.1.4 按照施工方案选择施工机具与工艺，并检查设备运转情况，安排现场水、电、照明及施工工作面，材料进场后做好原材料的检验与砼、水泥浆的试配。
4.2 开挖4.2.1 土钉墙支护应按照施工方案规定的分层深度按作业顺序施工，在完成土层作业面的土钉与喷射砼以前，不得进行下一层深度的开挖。
分层深度按照边坡土质以每层一道或两道土钉为宜，使土钉均匀分布于层间。
4.2.2 当用机械进行土方作业时，严禁边壁出现超挖或造成边壁土体松动，当基坑边线较长，可分段开挖，开挖长度宜为10～20m。
4.2.3 支护分层开挖深度和施工的作业顺序应保证修整后的裸露边坡能在规定的时间内保持自立并在限定的时间内完成支护。
尽量缩短边壁土体的裸露时间，对于自稳能力差的土体如高含水量的粘性土和无天然粘结力的砂土必须立即进行支护。
4.2.4 为防止基坑边坡的裸露土体发生塌陷，对于易坍塌的土体应因地制宜采用相应措施。
4.2.5 开挖过程中如遇到土质与原设计有异常情况时应进行反馈设计。
4.3 清理边坡基坑开挖后，基坑的边壁宜采用小型机具或铲锹进行切削清坡，以达到设计规定的坡度。
4.4 孔位布点土钉成孔前，应按设计要求定出孔位并做出标记编号。
孔位的允许偏差不大于150mm。
4.5 成孔根据经验及现场试验，一般采用人工洛阳铲成孔，孔径、孔深、孔距、倾角必须满足设计标准，其误差符合《基坑土钉支护技术规程》CECS 96︰97的要求。
如出现边坡土体含水量较大，杂填土较厚，松散砂层等情况而不宜进行人工成孔时，可采用钢管代替钢筋，利用机械打入土层，钢管上可每隔300mm钻直径8～10mm的出浆孔，梅花形布置，并以∠30角钢呈倒刺状焊于孔边，以防打管时散落土粒堵塞出浆孔，同时增加其抗拔力，钢管前端做成锥形，以减少打入时的摩擦阻力。
成孔过程中如遇障碍物需调整孔位时，不得影响支护安全，成孔后要进行清孔检查，对塌孔处应及时处理。
4.6 置钉及注浆4.6.1 置钉在直径8～32mm的Ⅱ级或Ⅲ级钢筋（本方案取Ⅱ级Φ25mm）上设置定位架，保证钢筋处于孔中心部位，支架沿钉长的间距为2～3m左右，支架的构造应不防碍注浆时浆液的自由流动。
4.6.2 注浆成孔后应及时将土钉钢筋置入孔中，可采用重力低压（0.4～0.6MPa）或高压（1～2MPa）方法按配比浆水泥（砂）浆注入孔内。
重力注浆以满为止，但需1～2次补浆；压力注浆采用二次注浆法，并在钻孔口设置止浆塞和排气孔；注浆导管应先插入孔底，以低压注浆，同时将导管以匀速缓慢撤出，导管的出浆口应始终处在孔中浆体的表面以下，保证孔中气体能全部逸出。
导管离孔口0.5～1m时采用高压注满，并保持高压3～5Min；采用钢管时应使用高压注浆，注满后及时封堵，让压力缓慢扩散；注浆时需加入早强剂和膨胀剂以提高注浆体早期强度和增大其与孔壁土体的摩擦力。
4.7 铺设钢筋网片钢筋网片可用直径6～8mm盘条钢筋焊接或绑扎而成，网格尺寸150～300mm；本方案采用Ⅰ级Φ8mm钢筋，网格尺寸采用200mm。
在喷射砼之前，面层内的钢筋网片应牢固固定在边壁上并符合规定要求的保护层厚度。
钢筋网片可用插入土中的钢筋固定，在砼喷射下应不出现振动。
4.8喷射砼面层4.8.1 喷射砼强度采用C20。
施工顺序应自下而上，喷头与受喷面距离宜控制在0.8～1.5m范围内，射流方向垂直指向喷射面，在钢筋部位应先喷钢筋后方，然后再喷填钢筋前方，防止在钢筋背面出现空隙。
也可在铺设钢筋网片之前初喷一次，铺设网片之后再进行复喷，一次喷射厚度不宜小于40mm，喷射砼前应先向边壁土层喷水润湿；喷射时应加入速凝剂以提高砼的凝结速度，防止砼塌落。
4.8.2 喷射砼面层厚度采用180mm。
为保证喷射砼的厚度，可用插入土内用以固定钢筋网片的钢筋作为标志加以控制。
当面层厚度超过100mm时应分两次喷射，每次喷射厚度宜为50～70mm。
继续进行下步喷射砼作业时，应仔细清除预留施工缝接合面上的浮浆层和松散碎屑，并喷水使之潮湿，为使砼施工缝搭接方便，每层下部300mm可喷成45°的斜面形状。
4.8.3 喷射砼终凝后2h，应根据当地条件，采取连续喷水养护5～7d。
4.8.4 土钉墙支护最下一步的喷射砼面层宜插入基坑底部以下，深度不小于0.2m，在基坑顶部也宜设置宽为1～2m的喷射砼护顶。
4.9 排水系统4.9.1 土钉墙支护宜在排除地下水的条件下施工，应采取的排水措施包括地表排水，支护内部排水，以及基坑排水，以避免土体处于饱和状态并减轻作用于面层上的静水压力。
4.9.2 基坑顶部四周可做散水各排水沟，坑内应设置排水沟和集水坑，并与边壁保留0.5～1.0m的距离，集水坑内积水应及时抽出。
4.9.3 如基坑侧壁水压较大时，可在支护面层背部插入长度400～600mm，直径不小于40mm的水平导水管，外端伸出支护面层，间距1.5～2.0m，以便将砼面层后积水排出。
5 原材料5.1 水泥采用强度等级为32.5MPa的普通硅酸盐、矿渣硅酸盐水泥。
5.2 砂、石子采用细度模数不小于2.3的中砂和粒径不大于12mm的细石，砂含泥量不大于3%，石子含泥量不大于2%。
5.3 钢筋（或钢管）Ⅱ级或Ⅲ级钢筋，直径8～32mm；盘条钢筋6～8mm，若用钢管则采用直径为48mm的钢管。
5.4 外加剂采用符合有关规范要求的早强剂、膨胀剂和速凝剂，在冬季施工时喷射砼中应加入防冻剂。
6 施工机械设备7 劳动组织及安全7.1 劳动组织每班配置管理人员4名，施工人员25～30名。
具体如下表：人员配备一览表7.2安全管理除遵守国家有关建筑工程安全操作规程外，还应特别注意以下事项：7.2.1 所有现场施工人员必须戴安全帽，以防高空坠物伤人及其他意外事故。
7.2.2 注浆、喷射砼工人作业时，必须戴防护眼镜，以防因高压喷射造成的人身伤害。
7.2.3 电源线的搭接应符合安全要求，电路操作必须有专人负责，禁止非专业人员进行电路操作。
7.2.4 在需要搭接脚手架的施工部位，脚手架应搭接牢靠、稳固，以防止倒塌伤人。
7.2.5 在使用空气锤进行土钉施工时，施工人员应注意双手远离锤头，以防止锤头振动伤人。
8 质量要求8.1 质量管理技术员负责进行技术交底，按设计施工参数施工，整理技术资料及处理施工时发生的变更情况，及时与设计单位、建设单位联系；质量员监督施工质量，并作好质量记录，发现问题及时与技术人员联系解决。
具体操作应执行《基坑土钉支护技术规程》CECS 96︰97中的有关规定。
8.2质量检验8.2.1 原材料检验土钉墙支护施工所用原材料（水泥、砂石、砼外加剂、钢筋等）的质量要求以及各种材料性能的测定，均应以现行国家标准为依据。
8.2.2 注浆强度及喷射砼强度检验用于注浆时的水泥或水泥砂浆强度用70mm×70mm×70mm 立方体试件经标准养护后测定，每批至少留取3组试件，给出3d和28d强度，注浆强度等级不低于12MPa，3d强度不低于6MPa；喷射砼强度可用100mm×100mm×100mm立方体试块进行测定，制作试块时应将试模底面紧贴边壁，从侧向喷入砼，每批至少取3组试件，强度不低于C20，3d强度不低于10MPa。
8.2.3 喷射砼厚度检验可采用凿孔法作为检查依据，也可用砼厚度标志或其他方法检查，有争议时以凿孔法为准。
检查数量为每批100m2取一组，每组不少于3个点，其合格条件可定为：全部检查处厚度平均值应大于设计厚度，，最小厚度不应小于设计厚度的80%。
