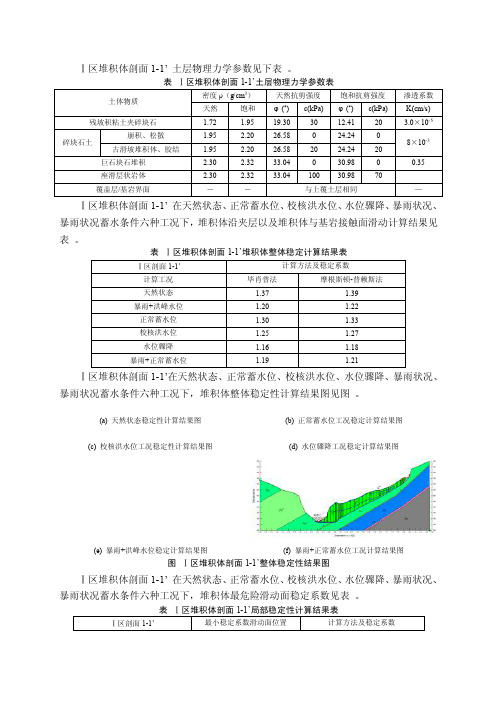

Ⅰ区堆积体剖面1-1’土层物理力学参数见下表。
表Ⅰ区堆积体剖面1-1’土层物理力学参数表Ⅰ区堆积体剖面1-1’在天然状态、正常蓄水位、校核洪水位、水位骤降、暴雨状况、暴雨状况蓄水条件六种工况下，堆积体沿夹层以及堆积体与基岩接触面滑动计算结果见表。
表Ⅰ区堆积体剖面1-1’堆积体整体稳定计算结果表Ⅰ区堆积体剖面1-1’在天然状态、正常蓄水位、校核洪水位、水位骤降、暴雨状况、暴雨状况蓄水条件六种工况下，堆积体整体稳定性计算结果图见图。
(a) 天然状态稳定性计算结果图(b) 正常蓄水位工况稳定计算结果图(c) 校核洪水位工况稳定性计算结果图(d) 水位骤降工况稳定计算结果图(e) 暴雨+洪峰水位稳定计算结果图(f) 暴雨+正常蓄水位工况计算结果图图Ⅰ区堆积体剖面1-1’整体稳定性结果图Ⅰ区堆积体剖面1-1’在天然状态、正常蓄水位、校核洪水位、水位骤降、暴雨状况、暴雨状况蓄水条件六种工况下，堆积体最危险滑动面稳定系数见表。
表Ⅰ区堆积体剖面1-1’局部稳定性计算结果表Ⅰ区堆积体剖面1-1’在天然状态、正常蓄水位、校核洪水位、水位骤降、暴雨状况、暴雨状况蓄水条件六种工况下，堆积体最危险滑动面计算结果图见图4.2-3。
(a) 天然状态稳定性计算结果图(b) 正常蓄水位工况稳定计算结果图(c) 校核洪水位工况稳定性计算结果图(d) 水位骤降工况稳定计算结果图(e) 暴雨+洪峰水位稳定计算结果图(f) 暴雨+正常蓄水位工况计算结果图图Ⅰ区堆积体剖面1-1’局部稳定性结果图Ⅰ区堆积体剖面1-1’水位骤降、暴雨状况孔隙水压力等值线见下图。
(a) 水位骤降工况(b) 暴雨+洪峰水位工况(c) 暴雨+正常蓄水位工况图水位骤降、暴雨条件堆积体孔隙水压力（水头）等值线。
