本科毕业设计（论文）开题报告题目单片机红外热释电家庭防盗报警器的设计学院专业学生姓名学生学号指导教师二零一二年三月毕业设计开题报告一、论文选题的目的和意义红外线防盗报警器是当前使用比较普遍的报警器之一，它以其灵敏度高、价格实惠，受到了广大用户的欢迎。
但是使用每一种红外线传感器都有其不足之处，如抗干扰能力弱、误报漏报现象严重等，可靠性不够高。
目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点[5,6]。
本课题基于单片机设计一种简易的红外报警器。
此热释红外报警器安装在禁区，根据检测人体自身的热量，检测到有人时，自动发出报警信息，并且能够自动或手动取消报警。
设计的系统采用了热释电红外传感器，它的制作简单、成本低，安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。
这种防盗器安装隐蔽，不易被盗贼发现。
同时它的信号经过单片机系统处理后方便和PC机通信，便于时时更新报警的设置[7,8]。
二、国内外的发展状况1800年英国物理学家F·W·赫胥尔从热的观点来研究各种色光时，发现了红外线。
开始了人类历史上红外技术的研究，从此红外技术的发展应用不断走向成熟。
红外线的波长在0.76-100 um之间，按波长范围可分为近红外、中红外、远红外、极远红外四类，它在电磁波连续频谱中的位置处于无线电波与可见光之间的区域。
红外技术最初的发展应用是红外光谱仪，随着红外探测材料技术的发展应用，红外技术目前已广泛应用于环境监测、分子类型和结构判定、石油勘探与分析、地质矿物的籀定、质量检测、交通运输、安全报警、医疗保健等一系列领域。
其方法和原理目益成熟，各类红外器件层出不穷，仪器的精度也不断地提高。
虽然早在19世纪就有了红外探测器，而且在第一次世界大战期间红外探测器已用于军事目的，但只是到了第二次世界大战期间有了PbS探测器以后，红外探测器技术才受到了人们广泛的重视并得到了迅速的发展。
本科毕业设计（论文）开题报告题目单片机红外热释电家庭防盗报警器的设计学院专业学生姓名学生学号指导教师二零一二年三月毕业设计开题报告论文题目热释电人体红外报警器的设计选题方向自动控制技术学生姓名专业年级、班级一、选题的来源、目的、意义和基本内容来源：学院毕业设计选题指南目的：随着时代的不断进步，人们对自己所处环境的安全性提出了更高的要求，尤其是在家居安全方面，不得不时刻留意那些不速之客。
现在现在很多小区都安装了智能报警系统，因而大大提高了小区的安全程度，有效保证了居民的人身财产安全。
由于红外线是不见光很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用意义：红外线防盗报警器是当前使用比较普遍的报警器之一，它以其灵敏度高、价格实惠，受到了广大用户的欢迎。
但是使用每一种红外线传感器都有其不足之处，如抗干扰能力弱、误报漏报现象严重等，可靠性不够高。
目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点[5,6]。
基本内容：本课题基于单片机设计一种简易的红外报警器。
此热释红外报警器安装在禁区，根据检测人体自身的热量，检测到有人时，自动发出报警信息，并且能够自动或手动取消报警。
二、国内外研究综述红外技术最初的发展应用是红外光谱仪，随着红外探测材料技术的发展应用，红外技术目前已广泛应用于环境监测、分子类型和结构判定、石油勘探与分析、地质矿物的籀定、质量检测、交通运输、安全报警、医疗保健等一系列领域。
其方法和原理目益成熟，各类红外器件层出不穷，仪器的精度也不断地提高。
虽然早在19世纪就有了红外探测器，而且在第一次世界大战期间红外探测器已用于军事目的，但只是到了第二次世界大战期间有了PbS 探测器以后，红外探测器技术才受到了人们广泛的重视并得到了迅速的发展。
新的探测器材料不断被研制出来，探测器的响应波段很快就覆盖了1-3 um ，3-5 um 和8-12 um 三个大气窗口，与此同时，探测器材料质量的不断改善使探测器的性能也不断得到提高，促进了红外技术的全面发展。
基于热释电红外传感器的人体检测报警系统的研究与设计一、本文概述随着科技的不断发展和社会安全需求的日益增长，人体检测报警系统在各种应用场景中发挥着越来越重要的作用。
基于热释电红外传感器的人体检测报警系统因其非接触、抗干扰能力强等特点，被广泛应用于智能家居、安防监控、自动化控制等领域。
本文旨在深入探讨基于热释电红外传感器的人体检测报警系统的研究与设计，以期为相关领域的发展提供理论支持和实践指导。
本文将对热释电红外传感器的工作原理和特性进行详细阐述，以便更好地理解其在人体检测报警系统中的应用。
随后，文章将介绍人体检测报警系统的整体架构和设计思路，包括硬件选型和软件编程等方面。
在此基础上，本文将重点讨论系统的关键技术，如信号处理算法、误报率控制等，以提高系统的检测准确性和稳定性。
本文还将对系统的性能测试和实验结果进行分析，以验证设计的有效性和可靠性。
文章将总结研究成果，并展望基于热释电红外传感器的人体检测报警系统未来的发展方向和潜在应用前景。
通过本文的研究与设计，期望能够为相关领域的研究人员和工程师提供有益的参考和启示，推动基于热释电红外传感器的人体检测报警技术的不断创新和发展。
二、热释电红外传感器原理及特性热释电红外传感器是一种能够探测人体红外辐射变化并将其转化为电信号的器件。
其工作原理基于热释电效应，即某些晶体材料在吸收红外辐射后，其表面温度发生变化，从而导致材料内部的极化状态改变，产生热释电电流。
这种电流的大小与红外辐射的强度、材料的热释电系数以及温度变化的速率等因素有关。
热释电红外传感器具有灵敏度高、响应速度快、抗干扰能力强等特点。
由于人体在环境中会不断发出红外辐射，而热释电红外传感器能够精确地检测到这种辐射的变化，因此其灵敏度较高。
热释电红外传感器对红外辐射的响应速度非常快，能够在毫秒级别内完成信号转换，这对于实时的人体检测报警系统来说非常重要。
热释电红外传感器还具有较好的抗干扰能力，能够在复杂的环境条件下稳定工作，减少误报和漏报的情况。

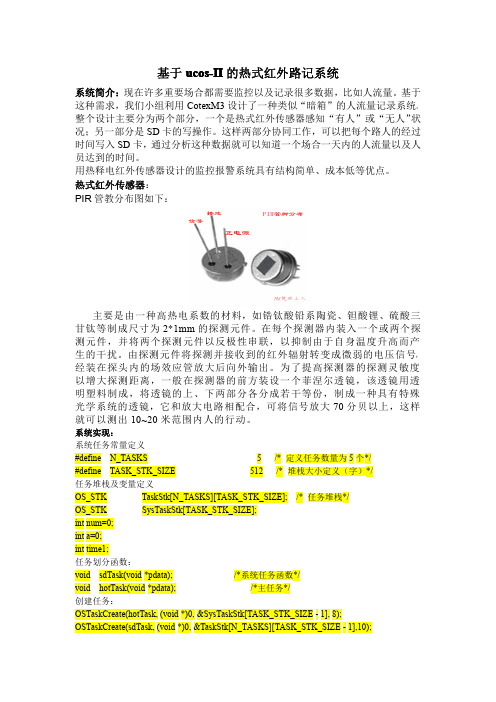

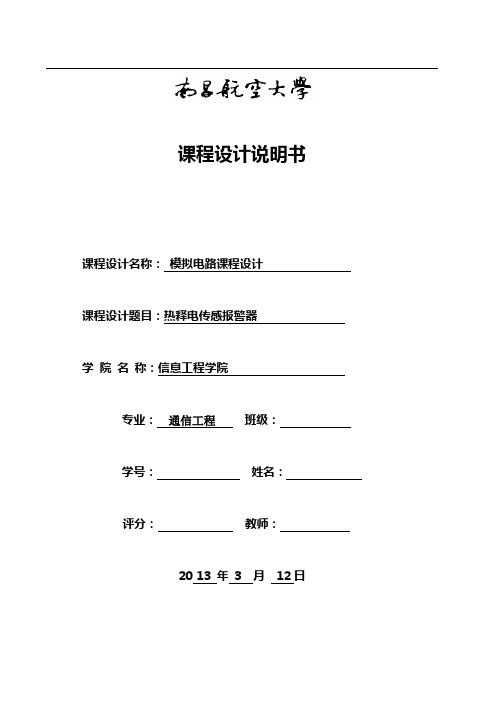

课程设计说明书课程设计名称：模拟电路课程设计课程设计题目：热释电传感报警器学院名称：信息工程学院专业：通信工程班级：学号：姓名：评分：教师：20 13 年 3 月 12日模拟电路课程设计任务书20 12 －20 13 学年第 2 学期第 1 周－ 3 周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
