高低温档专练

2020年九年级中考物理之档位专题练习1. 图甲是一家用电暖器，有“低温”，“中温”，“高温”三档，铭牌见下表(“高温”档功率空出)，图乙为其简化的电路原理图，S 是自我保护开关，电暖器跌倒时，S 自动断开，切断电源，保证安全，闭合S 1为“低温”档。

请完成下列问题： (1) “低温”档正常工作时的电阻是多少？ (2)“高温”档正常工作时的总电流是多少？(3)若某房间内空气质量为60kg ，空气温度为10℃，设定空气的比热容为1.1×103J/(kg ⋅℃)且保持不变，用该电暖器的“高温”档正常工作20分钟，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少℃？2. 一种电热水龙头俗称“小厨宝”，通常安装在厨房里以便提供热水，如图是它的实物图和内部电路图。

旋转手柄可使扇形开关S 同时接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水。

已知R 1、R 2是电阻丝，其中R 2=44Ω，温水档的电功率是880W[水的比热容是4.2×103J/(kg ⋅℃)].试回答或求解下列问题：(1)当S 旋到位置1时，水龙头流出______水；当S 旋到位置3时，水龙头流出______水。

(选填“冷”、“温”或“热”)(2)当S 旋到位置3时，小厨宝正常工作30s 将0.5kg 的水从20℃加热到50℃，水吸收了多少热量？(3)电热丝R 1的阻值是多少？(4)当S 旋到热水档时，小厨宝正常工作60s 消耗的电能是多少？××牌电暖器额定电压220V额定功率 低温档 550W中温档 1100W高温档频率 50Hz3.如图所示，是电饭锅工作原理的简化电路图。

电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关。

R0和R为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如下表所示(低温焖饭挡额定功率模糊不清)，求：(1)电饭锅低温焖饭时的额定功率；(2)电阻丝R的阻值。

中考物理模拟题《档位问题》专项检测卷-带答案学校:___________姓名：___________班级：___________考号：___________核心思路：多档位的实质是利用多开关控制电路中的电阻大小。

从而改变用电器的电功率，以实现对档位的控制。

家庭电路中电源U=220v,可知R越大，P越小，档位越低；R越小，P越大，档位越根据P=U2R高！一：串联短路式双档位问题：【例题一】某型号家用电饭锅有高温蒸煮和保温焖饭两个挡位，其原理如图所示，R1和R2为加热电阻，且R1：R2＝9：1，下列说法正确的是（）A．当S接1时，R1和R2并联接入B．当S接2时，电饭锅处于高温挡C．电饭锅高温挡和保温挡的电功率之比为10：1D．若将电路中R1、R2位置对调，高温挡功率增大【答案】C【解析】由图可知，当S接1时，加热电阻R1被短路，电路为R2的简单电路，故A错误；设电源电压为U，由P＝UI＝可得，当S接1时，电路消耗的功率：P1＝，当S接2时，R1和R2串联，此时电路消耗的电功率：P2＝，比较可知P1＞P2，所以S接1时，电饭锅处于高温挡，当S接2时，电饭锅处于保温挡，故B错误；电饭锅高温挡和保温挡的电功率之比为：＝＝，因为R1：R2＝9：1，即R1＝9R2，所以＝＝，故C正确；若将电路中R1、R2位置对调，开关接1时R2被短路，电路为R1的简单电路，此时为高温挡，则对调后高温挡消耗的功率：P1′＝，且对调前高温挡消耗的功率：P1＝，由题知R1＞R2，所以P1′＜P1，即对调后高温挡功率减小，故D错误。

故选C。

专项训练1：如图是电热饮水机电路原理图，已知R1＝100Ω，R2＝20Ω，当开关S1、S2闭合时，饮水机处于状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为。

【答案】加热；1：6【解析】（1）当开关S1、S2都闭合时电路为R2的简单电路，当S1闭合、S2断开时R1与R2串联两电阻串联时总电阻最大，所以当开关S，S1都闭合时，电路中的电阻最小，由P＝可知，电路中的总功率最大，饮水机处于加热状态；（2）饮水机处于加热状态时，电路为R2的简单电路，则电路的功率：P加热＝；饮水机处于保温状态时，R1与R2串联，电路的功率为：P保温＝所以饮水机的保温功率与加热功率之比：＝＝＝。

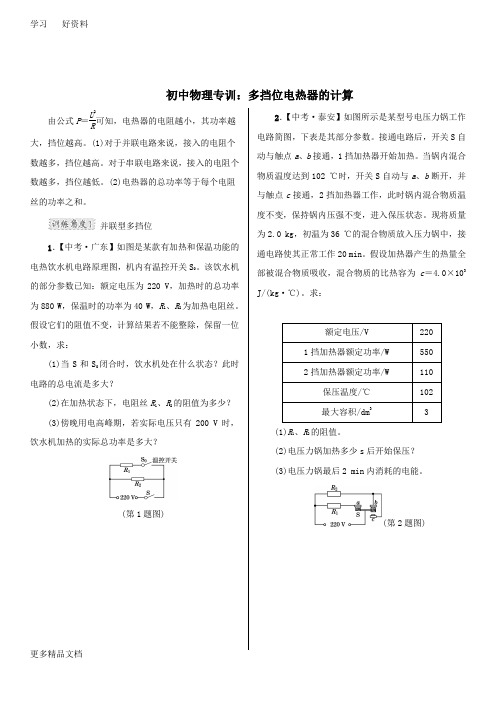

初中物理专训：多挡位电热器的计算由公式P ＝U 2R可知，电热器的电阻越小，其功率越大，挡位越高。

(1)对于并联电路来说，接入的电阻个数越多，挡位越高。

对于串联电路来说，接入的电阻个数越多，挡位越低。

(2)电热器的总功率等于每个电阻丝的功率之和。

并联型多挡位1．【中考·广东】如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S 0。

该饮水机的部分参数已知：额定电压为220 V ，加热时的总功率为880 W ，保温时的功率为40 W ，R 1、R 2为加热电阻丝。

假设它们的阻值不变，计算结果若不能整除，保留一位小数，求：(1)当S 和S 0闭合时，饮水机处在什么状态？此时电路的总电流是多大？(2)在加热状态下，电阻丝R 1、R 2的阻值为多少？ (3)傍晚用电高峰期，若实际电压只有200 V 时，饮水机加热的实际总功率是多大？(第1题图)2．【中考·泰安】如图所示是某型号电压力锅工作电路简图，下表是其部分参数。

接通电路后，开关S 自动与触点a 、b 接通，1挡加热器开始加热。

当锅内混合物质温度达到102 ℃时，开关S 自动与a 、b 断开，并与触点c 接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。

现将质量为2.0 kg ，初温为36 ℃的混合物质放入压力锅中，接通电路使其正常工作20 min 。

假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为c ＝4.0×103J/(kg·℃)。

求：额定电压/V 220 1挡加热器额定功率/W 550 2挡加热器额定功率/W110 保压温度/℃ 102 最大容积/dm 33(1)R 1、R 2的阻值。

(2)电压力锅加热多少s 后开始保压？ (3)电压力锅最后2 min 内消耗的电能。

(第2题图)串联型多挡位3．【中考·重庆A】小明家的电饭锅的额定电压为220 V，“煮饭”时额定功率为1 210 W，简化电路如图甲所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态的功率之比为1∶16，求：(1)正常“煮饭”状态，通过电饭锅的电流为多少安？(2)电阻R1的阻值为多少欧？(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图乙所示)指示灯每闪烁4次所用的时间为48 s。

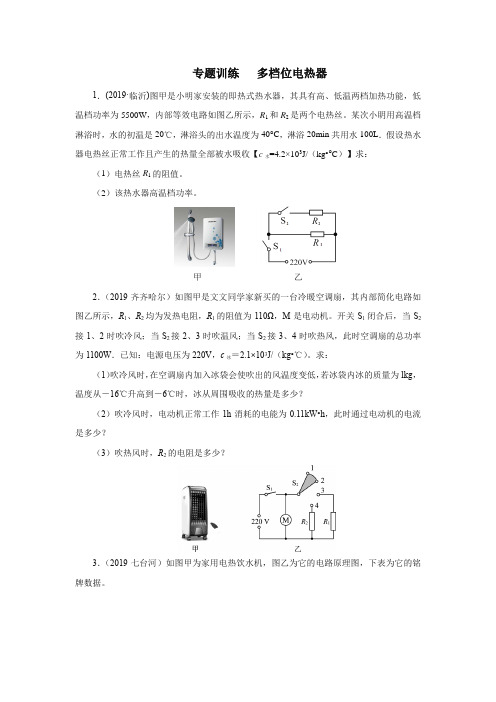

专题训练多档位电热器1．(2019·临沂)图甲是小明家安装的即热式热水器，其具有高、低温两档加热功能，低温档功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝。

某次小眀用高温档淋浴时，水的初温是20℃，淋浴头的出水温度为40°C，淋浴20min共用水100L．假设热水器电热丝正常工作且产生的热量全部被水吸收【c水=4.2×103J/（kg•°C）】求：（1）电热丝R1的阻值。

（2）该热水器高温档功率。

甲乙2．（2019·齐齐哈尔）如图甲是文文同学家新买的一台冷暖空调扇，其内部简化电路如图乙所示，R1、R2均为发热电阻，R1的阻值为110Ω，M是电动机。

开关S1闭合后，当S2接1、2时吹冷风；当S2接2、3时吹温风；当S2接3、4时吹热风，此时空调扇的总功率为1100W．已知：电源电压为220V，c冰＝2.1×103J/（kg•℃）。

求：（1）吹冷风时，在空调扇内加入冰袋会使吹出的风温度变低，若冰袋内冰的质量为lkg，温度从－16℃升高到－6℃时，冰从周围吸收的热量是多少？（2）吹冷风时，电动机正常工作1h消耗的电能为0.11kW•h，此时通过电动机的电流是多少？（3）吹热风时，R2的电阻是多少？3．（2019·七台河）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。

（1）当S 1闭合，S 2断开时，电热饮水机处于 状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？4．（2019·孝感）家用电饭锅中自动开关一般由感温铁氧体组成，将电饭锅的自动开关S 按下，电饭锅处于别热状态，当感温铁氧体温度达到103℃时失去磁性，被吸铁块由弹簧弹开，使电饭锅进入保温状态。

初中物理电功率高低温档专题解析原理：用电器“档位的变化”主要是由“总电阻”的变化引起的，根据P总= U总2/R总可以得出：（注：对于家用电器而言U总是不变的，恒为220V）当R总最大时P总最小，即为低温档。

当R总最小时P总最大，即为高温档。

应用：要想实现高低温档，就必须改变电路中的总电阻，通常通过开关来实现。

串联电路高低温档实现方式：S断开，R总= R1 + R2 S闭合，R总= R1相对而言左边总电阻大为低温档，右边为高温档。

并联电路高低温档实现方式：S断开，R总= R1 S闭合，R1和R2并联一起工作并联的越多总电阻反而越小，左边总电阻大为低温档，右边为高温档。

经验：在计算串联高低温档电路时，往往采取“先算后减”的方法解题，即分别算出高温档、低温档时的总电阻，相减得到R2 。

在计算并联高低温档电路时，由于并联用电器之间互不影响，往往采取“先减后算”的方法解题，即直接用高温档的功率减去低温档的功率得到R2单独工作时的功率，再根据P = U2 / R，分别计算出R1和R2的大小。

练习：1、饮水机是一种常见的家用电器，其中S是一个温度控制开关，当水温升到一定温度时，会自动切换，使饮水机处于保温状态，R0是饮水机加热管的电阻，R 是与加热管串联的电阻，下表是饮水机的技术参数（不考虑电阻受温度的影响）（1）当S闭合时，是什么状态？（2）求出R的大小2、学习了电学知识后，小亮研究家中具有保温功能的电饭锅，画如电饭锅的电路原理图如图l6所示，电饭锅的铭牌上部分内容如下表。

(1)R1、R2中哪个是加热电阻?要使电饭锅加热，开关S闭合还是断开?(2)电饭锅正常加热时，电路的电流是多大?(3)电路中电阻R1、R2的阻值各是多大?保温时，R1、R2产生的电热之比是多少?3、电热水器有加热和保温两种状态（由机内温控开关S2控制），其铭牌技术参数如图所示，（1）开关S1、S2均闭合时，热水器处于哪种工作状态?电阻R1、R2的阻值分别是多少?（2）利用原有电路元件，设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S2自动控制)。

电学多档位专题训练1.下表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝．求：（1）电烤箱在高温挡正常工作10min 所消耗的电能；（2）电路中R 1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R 1的功率．2.小明家中有一个具有保温功能的电饭锅，从它的说明书上收集到如下表中的数据，电饭锅的电路原理图如图18所示。

请问：(1)当开关S 断开时，该电饭锅是处于保温状态还是加热状态？(2)该电饭锅正常加热时，电路中的电流是多大？(3)电路中电阻R 1、R 2的阻值各是多大？(4)若在傍晚用电高峰期，电路中的实际电压只有200V ，则此时该电饭锅在加热状态的实际功率是多大？ （计算结果保留整数）3、某家用电器有高、低温两档，其原理如图所示，当21S S 、均闭合时，该用电器处于高温档，高温档的功率为1000W ，低温档功率为200W 。

求21R R 、的阻值。

4、已知某电热毯有高、低温两档，其原理如图所示，期中1R 为电热丝，高温档的功率为10001W ，低温档为360W 。

求21R R 、的阻值。

5.如图所示，电热水器有加热和保温两种状态(由机内温控开关S2自动控制)，其铭牌技术参数如表中所示。

(1)开关S1、S2均闭合时，热水器处于哪种工作状态?电阻R1、R2的阻值分别是多少?(2)利用原有电路元件，设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S2自动控制)。

画出设计的电路图，算出加热时的总功率。

6.小明家新购置一个电饭锅，其铭牌如下表所示，表格中的额定功率均是指电路的总功率，电路原理简图如右图所示，图中的S1是电源开关，S2是加热、保温转换开关。

小明在一次煮饭的过程中，同时闭合开关S1和S2，通电15min后，开关S2弹起断开，电饭锅进入焖饭保温工作状态，再经过10min后，锅内米饭完全煮熟，开关S1断开。

试计算：（1）在这次煮饭的全过程中，电饭锅消耗了多少电能？（2）R1和R2的阻值分别是多大？7．保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。
