第一章面向对象的分析与设计方法第一节面向对象方法的基本概念1、对象：是系统中用于描述客观事物的一个实体，它是构成系统的一个基本单位。

一个对象由一组属性和对这组属性进行操作的一组服务构成。

2、属性：用来描述对象静态特征的一个数据项。

3、服务：用来描述对象动态特征的一个数据项。

4、封装：就是把对象的属性和服务结合成一个独立的系统单位，并尽可能隐藏对象的内部细节。

5、可见性：指对象的属性和服务允许对象外部存取和引用的程度。

6、消息：就是向对象发出的服务请求。

7、类：是具有相同属性和服务的一组对象的集合，他为属于该类的全部对象提供了统一的抽象描述，其内部包括属性和服务两个主要部分。

8、实例：类的一个成员对象。

9、一般类和特殊类（超类和子类）：不同对象既具有共同性又具有特殊性，运用抽象原则，舍弃对象的特殊性，抽取其共同性，则得到一个适应一批对象的类，则该类为一般类。

在该类范围内，考虑定义该类时舍弃的某些特殊性，则该类中，有一部分对象具有这些特殊性，这部分对象构成一个新的类，它是前一个类的子集，称作一般类的特殊类。

10、继承：即特殊类的对象拥有一般类的全部属性和服务。

第二节发现对象1、对象可以是：物理的和概念的，例：人、组织、物、事件等；2、出发点：问题域和系统责任。

问题域：客观存在与系统对象的映射；系统责任：责任由那些对象来完成；3、抽象原则：围绕系统责任目标进行抽象，且先松后紧，即选出各种可能的侯选对象，再审查筛选。

4、方法：名词分析法（注意考虑隐含的名词）5、审查与筛选：A、属性包含有用的信息且可以定义成适用所有场合的公共属性；或 B、有能改变其属性值的操作且该操作能被定义为公共服务；6、精简：只有一个属性或只有一个服务的对象。

例：班主任班7、对象的简单定义：例：学生：当前已经被大学录取，有资格进行注册的人。

8、发现SRS对象学生注册系统需求分析我们被要求为大学开发一个自动化学生注册系统（SRS），这个系统将使学生可以在线注册每个学期的课程，也可以用于跟踪学生的学习进展，直至其获得学位。

软件工程面向对象分析——实例PPT课件

软件工程面向对象分析——实例PPT课件
37
确定类与对象
3. 区分实体类、边界类和控制类
• 在类分析时首先从问题域的实体类入手，如果在 建立分析对象模型时区分实体类、边界类和控制 类，将有助于理解系统。
• 实体类表示系统将跟踪的持久信息；边界类表示 参与者与系统之间的交互；控制类负责用例的实 现。其图形表示如图所示。
38
确定关联
• 标识关联的启发式准则如下：
28
使用Rose创建用例模型
(2) 创建参与者与用例之间的关联关系 在图形工具栏上单击Association（双向关联）或 Unidirectional Association（单向关联）图标，在起始 actor上单击并拖动到use case上。 可以按下面的步骤给关联关系增加关系类型（构造型， stereotype）：
10
2. 确定业务需求用例
• 以下问题可以帮助我们更好地标识系统的 用例：
➢ 每个参与者的特定任务是什么？ ➢ 是否每个参与者都要从系统中创建、存储、改变、
移动或读取信息？ ➢ 是否任何参与者需要通知系统有关突发性的、外
部的改变？ ➢ 哪些用例支持或维护系统？ ➢ 目前的用例是否覆盖了所有功能需求？
• 对用例的完整描述包括用例名称、执行者、前置 条件、后置条件、一个主事件流、零到多个备选 事件流。
• 主事件流表示正常情况下执行者与系统之间的信 息交互及动作序列，备选事件流则表示特殊情况 或异常情况下的信息交互及动作序列。
• 应给出每个用例的规格说明。
15
用例“选择课程”的规格说明
16
• 用例“选择课程”的规格说明
26
使用Rose创建用例模型
4. 为用例增加文档描述
(6) 浏览目录列表选择要关联的 文件；

面向对象分析设计(教案稿)

面向对象分析设计(教案稿)
6
3种模型之间的关系 种模型之间的关系
针对每个类建立的动态模型， （1） 针对每个类建立的动态模型，描述了类实例 的生命周期或运行周期。 的生命周期或运行周期。 状态转换驱使行为发生， （2） 状态转换驱使行为发生，这些行为在数据流 图中被映射成处理，在用例图中被映射成用例， 图中被映射成处理，在用例图中被映射成用例，它 们同时与类图中的服务相对应。 们同时与类图中的服务相对应。 功能模型中的处理（或用例） （3） 功能模型中的处理（或用例）对应于对象模 型中的类所提供的服务。 型中的类所提供的服务。 数据流图中的数据存储，以及数据的源点/ （4） 数据流图中的数据存储，以及数据的源点/ 终点，通常是对象模型中的对象。 终点，通常是对象模型中的对象。 数据流图中的数据流， （5） 数据流图中的数据流，往往是对象模型中对 象的属性值，也可能是整个对象。 象的属性值，也可能是整个对象。
17
2 、设计数据管理子系统
文件系统、 （1）设计数据格式：包括文件系统、关 ）设计数据格式：包括文件系统 系数据库管理系统、 系数据库管理系统、面向对象数据库管 理系统。 理系统。 （2）设计相应的服务 ）
18
8
面向对象设计
分析是提取和整理用户需求， 分析是提取和整理用户需求，并建立问题域 精确模型的过程。 精确模型的过程。 设计则是把分析阶段得到的需求转变成符合 成本和质量要求的、抽象的系统实现方案的过程。 成本和质量要求的、抽象的系统实现方案的过程。 面向对象设计就是用面向对象观点建立求解 域模型的过程。 域模型的过程。
3
动态模型
动态模型表示瞬时的、行为化的系统的“控制” 动态模型表示瞬时的、行为化的系统的“控制” 性质，它规定了对象模型中的对象的合法变化序列。 性质，它规定了对象模型中的对象的合法变化序列。 状态是对对象属性值的一种抽象。 状态是对对象属性值的一种抽象。 各对象之间相互触发（即作用）就形成了一系 各对象之间相互触发（即作用） 列的状态变化。 列的状态变化。 一个触发行为称作一个事件。 一个触发行为称作一个事件。 对象对事件的响应， 对象对事件的响应，取决于接受该触发的对象 当时所处的状态。 当时所处的状态。

面向对象讲义参考

面向对象讲义参考

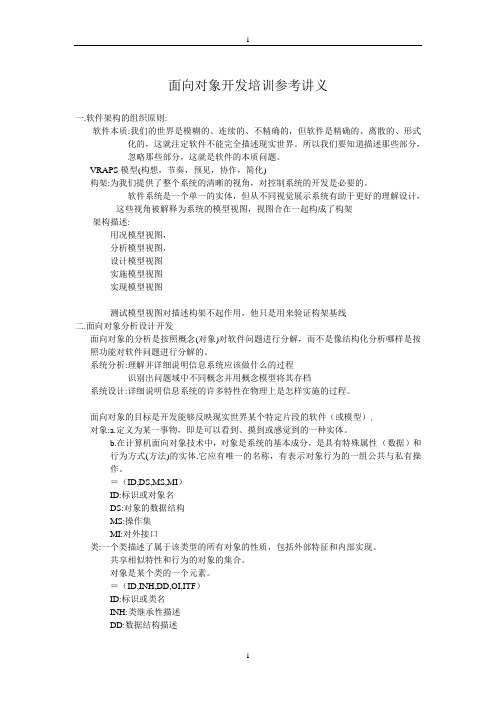

面向对象开发培训参考讲义一.软件架构的组织原则:软件本质:我们的世界是模糊的、连续的、不精确的，但软件是精确的、离散的、形式化的，这就注定软件不能完全描述现实世界。

所以我们要知道描述那些部分，忽略那些部分，这就是软件的本质问题。

VRAPS模型(构想，节奏，预见，协作，简化)构架:为我们提供了整个系统的清晰的视角，对控制系统的开发是必要的。

软件系统是一个单一的实体，但从不同视觉展示系统有助于更好的理解设计，这些视角被解释为系统的模型视图，视图合在一起构成了构架架构描述:用况模型视图，分析模型视图，设计模型视图实施模型视图实现模型视图测试模型视图对描述构架不起作用，他只是用来验证构架基线二.面向对象分析设计开发面向对象的分析是按照概念(对象)对软件问题进行分解，而不是像结构化分析哪样是按照功能对软件问题进行分解的。

系统分析:理解并详细说明信息系统应该做什么的过程识别出问题域中不同概念并用概念模型将其存档系统设计:详细说明信息系统的许多特性在物理上是怎样实施的过程。

面向对象的目标是开发能够反映现实世界某个特定片段的软件（或模型）.对象:a.定义为某一事物，即是可以看到、摸到或感觉到的一种实体。

b.在计算机面向对象技术中，对象是系统的基本成分，是具有特殊属性（数据）和行为方式(方法)的实体.它应有唯一的名称，有表示对象行为的一组公共与私有操作。

＝（ID,DS,MS,MI）ID:标识或对象名DS:对象的数据结构MS:操作集MI:对外接口类:一个类描述了属于该类型的所有对象的性质，包括外部特征和内部实现。

共享相似特性和行为的对象的集合。

对象是某个类的一个元素。

＝（ID,INH,DD,OI,ITF）ID:标识或类名INH:类继承性描述DD:数据结构描述OI:操作集合描述ITF:对外接口类的属性:抽象：过滤掉对象的一部分特性和操作直到只剩下你所需的操作和属性，继承：对象继承了所属类的属性和操作，类同样也可以继承其他类的属性和操作。

面向对象分析和设计讲座面向对象方法学文稿演示

面向对象分析和设计讲座面向对象方法学文稿演示
上述这些变化，表面是不同的编程工具的流行，
但其背后反映的却是一种更为深刻的认识论的改 变，即你是用何种观点来认识这个世界的？
2. 开发模式（Paradigm）
开发模式又称为范型、范例、风范或模式
(Pattern)。开发模式定义了
➢特定问题和应用的开发过程中将遵循的步骤； ➢确定将用于表示问题和解的那些成分的类型； ➢利用这些成分表示与问题解决有关的抽象； ➢直接得到问题的结构。
80年代后期，面向对象的语言开始浮出水面，
C++借助使用C语言的庞大程序员队伍，一举建 立了面向对象语言的老大地位。从而OO的思想 正式统治了整个软件开发界。C++的流行甚至 使得美国军方从80年开始大力扶植的Ada语言 还未及推广便胎死腹中了。
90年代以后，计算机世界更是发生了天翻地覆
的变化，原先的单机平台让位于WEB，“网络 就是计算机”，新的语言不仅要是OO的， Visual的，更要是基于WEB的。 Java语言借 INTERNET的东风，横空出世，一夜红遍天下。
面向对象分析和设计讲座面向对象方法学文稿演示
（优选）面向对象分析和设计讲 座面向对象方法学
1.历史回眸
现在的计算机的数学理论基础是由计算机的开山鼻祖，
大名鼎鼎的图灵于1937年提出的图灵机模型。 随后不 到十年，电子计算机就诞生了(1945)。(埃尼亚克)
它当时的主要任务之一就是用于导弹弹道轨迹的计算。
程序员们先建立问题的模型(形式化)，再用计算
机语言加以合适的表达，最后再输入计算机里进 行计算。
最早的高级语言大约诞生于1945年，是德国人
楚译为他的Z-4计算机设计的Plan Calcul，比 第一台电子计算机还早几个月；在电子计算机上 实现的第一个高级语言是美国尤尼法克公司于 1952年研制成功的Short Code；而真正得到推 广使用，至今仍在流行的第一个高级语言是美国 的计算机科学家巴科斯设计，并于1956年首先 在IBM公司的计算机上实现的FORTRAN语言。

面向对象讲稿

面向对象讲稿

回忆本节课的内容：
1、定义类 2、定义类的构造函数 3、掌握构造函数与虚构函数的关系 4、了解类的自身独特的作用 5、了解关于类的其他知识。 6、亲自实践编写一个用类写的小程序。 ……
如： int display(int a,int b) { 求两个数的 和。。。
return a+b;
} 可以看到，其实和写函数差不多。那么它们的区别 是什么呢？？？
类和函数一样吗？？
不一样
1、类可以实现基本运算无法实现的运算，如 a+bi等，普通的函数无法简单实现，而类 可以使+改变其含义(运算符重载)，从而使 整体程序更简短，效率更高。 2、类可以是程序看起来更加规整，更加清楚， 使他人一看就懂，如类中采用重复构造函 数来减少程序中使用函数过多的弊端。 。。。。。。
类只能有一个吗？
类可以有多个：
类还可以有它的子类，子类还可以有它的子类。。。。。。 如： class father { ……; };
class borther : public father { ……; } ……
可以作为了解的内容：
1、重复构造函数 2、运算符重载 3、虚函数、纯虚函数 4、……
思考： 一个类除了public之外还有 其他的吗
析构函数：
每一个构造函数都回对应一个析构 函数，而类中本身会隐藏构造函数的析构， 所以，对于初步学习的我们来说构造函数 的析构不用我们自己写入程序中。
其他函数：
其他函数的作用一般是为达到某个目的而 设计的比如：求某两个数的和差乘积、完 成对某个数组排序等
Return
类的使用：
在建立完成初步的类了之后，如何使其发挥 作用呢？？ 可以看到，建立的类在
int main() { people a;

面向对象的设计与分析课件


WENKU DESIGN
