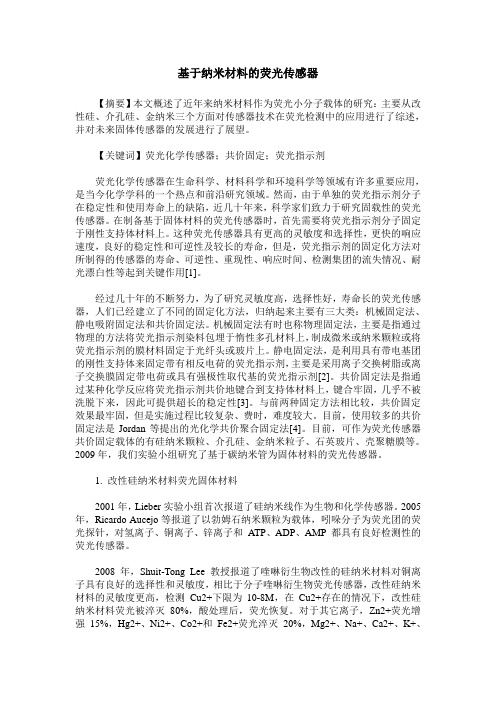

基于纳米材料的荧光传感器【摘要】本文概述了近年来纳米材料作为荧光小分子载体的研究：主要从改性硅、介孔硅、金纳米三个方面对传感器技术在荧光检测中的应用进行了综述，并对未来固体传感器的发展进行了展望。
【关键词】荧光化学传感器；共价固定；荧光指示剂荧光化学传感器在生命科学、材料科学和环境科学等领域有许多重要应用，是当今化学学科的一个热点和前沿研究领域。
然而，由于单独的荧光指示剂分子在稳定性和使用寿命上的缺陷，近几十年来，科学家们致力于研究固载性的荧光传感器。
在制备基于固体材料的荧光传感器时，首先需要将荧光指示剂分子固定于刚性支持体材料上。
这种荧光传感器具有更高的灵敏度和选择性，更快的响应速度，良好的稳定性和可逆性及较长的寿命，但是，荧光指示剂的固定化方法对所制得的传感器的寿命、可逆性、重现性、响应时间、检测集团的流失情况、耐光漂白性等起到关键作用[1]。
经过几十年的不断努力，为了研究灵敏度高，选择性好，寿命长的荧光传感器，人们已经建立了不同的固定化方法，归纳起来主要有三大类：机械固定法、静电吸附固定法和共价固定法。
机械固定法有时也称物理固定法，主要是指通过物理的方法将荧光指示剂染料包埋于惰性多孔材料上，制成微米或纳米颗粒或将荧光指示剂的膜材料固定于光纤头或玻片上。
静电固定法，是利用具有带电基团的刚性支持体来固定带有相反电荷的荧光指示剂，主要是采用离子交换树脂或离子交换膜固定带电荷或具有强极性取代基的荧光指示剂[2]。
共价固定法是指通过某种化学反应将荧光指示剂共价地键合到支持体材料上，键合牢固，几乎不被洗脱下来，因此可提供超长的稳定性[3]。
与前两种固定方法相比较，共价固定效果最牢固，但是实施过程比较复杂、费时，难度较大。
目前，使用较多的共价固定法是Jordan等提出的光化学共价聚合固定法[4]。
目前，可作为荧光传感器共价固定载体的有硅纳米颗粒、介孔硅、金纳米粒子、石英玻片、壳聚糖膜等。
2009年，我们实验小组研究了基于碳纳米管为固体材料的荧光传感器。
新型二维材料光催化与电催化研究进展一、本文概述随着科技的飞速发展，二维材料作为一种新兴的纳米材料，以其独特的物理和化学性质，在光催化和电催化领域展现出巨大的应用潜力。
本文旨在全面概述新型二维材料在光催化和电催化领域的研究进展，探讨其性能优化和应用前景。
我们将首先介绍二维材料的基本特性及其在光催化和电催化中的优势，然后重点综述近期在二维材料设计、合成、性能调控以及实际应用等方面取得的重要成果。
我们还将讨论当前面临的挑战和未来的发展方向，以期为该领域的进一步研究提供有益的参考。
二、二维材料光催化研究进展近年来，二维（2D）材料在光催化领域的研究取得了显著的进展。
这些材料因其独特的电子结构和物理化学性质，为光催化反应提供了新的可能性。
二维材料，如石墨烯、过渡金属硫化物、黑磷等，具有原子级别的厚度和极高的比表面积。
这些特性使得二维材料在光吸收、电荷传输和表面反应等方面展现出独特的优势。
例如，其超薄的结构使得光生载流子能够在更短的时间内到达表面参与反应，从而提高光催化效率。
二维材料在光催化领域的应用主要包括光解水制氢、光催化还原二氧化碳以及有机污染物的光催化降解等。
通过调控二维材料的电子结构、构建异质结、引入缺陷等手段，可以进一步提升其光催化性能。
近年来，科研人员在二维材料的光催化性能方面进行了大量研究。
例如，通过精确控制二维材料的合成条件，可以实现对其能带结构的调控，从而提高光生载流子的分离效率。
通过将二维材料与其他材料复合，形成异质结结构，可以进一步促进光生载流子的传输和分离，从而提高光催化性能。
尽管二维材料在光催化领域取得了显著的进展，但仍面临一些挑战，如光生载流子的复合率较高、可见光利用率较低等。
未来，科研人员需要进一步探索新的二维材料，并发展更有效的策略来提高其光催化性能。
还需要深入研究二维材料光催化反应的机理，为设计更高效的光催化剂提供理论支持。
三、二维材料电催化研究进展近年来，二维材料在电催化领域的研究取得了显著进展，其独特的电子结构和物理性质使得它们在电催化反应中展现出优异的性能。

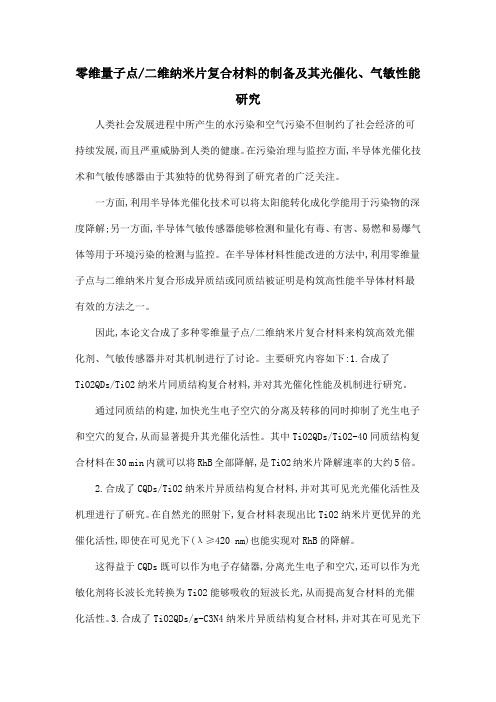

零维量子点/二维纳米片复合材料的制备及其光催化、气敏性能研究人类社会发展进程中所产生的水污染和空气污染不但制约了社会经济的可持续发展,而且严重威胁到人类的健康。
