维修电工 高级技师 lc 操作技能习题集

高级技师 PLC 操作技能习题集设计、一、PLC 设计、安装与调试1.设计控制具有跳跃循环的液压动力滑台，并进行模拟安装与调试。

（1）工艺任务该液压动力滑台的工作循环、油路系统和电磁阀通断表如图1-1 所示。

SQ1 为原位行程开关，SQ2 为工进行程开关。

在整个工进过程中，SQ2 一直受压，故采用长挡铁。

SQ3 为加工终点行程开关。

假设液压泵电动机已启动（启动电动机不属设计范围）。

（2）控制要求①工作方式设置为自动循环、手动、单周期。

②设有电源指示，工进、快进、快退工作状态指示。

③有必要的电气保护和联锁。

④自动循环或单周运行时应按图 1-1 所示顺序动作。

说明如下：按启动按钮 SB1 后，滑台即从起点开始进入循环，直至压 SQ3 后滑台自动退回原位；也可按快退按钮 SB2，使滑台在其他任何位置上立即退回原位。

1# 答题纸#1：PLC控制的主/控电路图（或系统框图、功能图等方案图）##申领人：年月日3#答题纸##3-2：绘制PLC的I／O接线图：（如PLC控制系统主/控电路图已明确，可省略）#4：PLC梯形图2.用 PLC 控制具有跳跃循环的液压动力滑台的设计，并进行模拟安装与调试。

（1）控制要求①工作方式设置为两周循环及手动方式。

②设有电源指示，以及工进、快进、快退工作状态指示。

③有必要的电气保护和联锁。

④两周循环应按图 1-2 所示顺序动作。

说明如下a、按启动按钮 SB1 后，滑台即从起点开始进入两周循环，直至压终点限位开关 SQ3，第一次压时要求滑台停 1S 后自动退回原位，在原位停 5S 后开始第二次循环，第二次压终点限位开关 SQ3 时要求滑台停 2S 后才自动退回原位。

b、如需停止，可按快退按钮 SB2，使滑台在其他任意位置上立即退回原位。

1# 答题纸#1：PLC控制的主/控电路图（或系统框图、功能图等方案图）##申领人：年月日3#答题纸##3-2：绘制PLC的I／O接线图：（如PLC控制系统主/控电路图已明确，可省略）试题三、.用PLC控制自控成型机的设计。

维修电工高级技师考试题库及答案一、选择题（每题2分，共40分）1. 以下哪种电气设备不属于维修电工高级技师的维修范围？A. 低压配电柜B. 高压变压器C. 电动机D. 电子仪器答案：B2. 下列哪种故障不属于维修电工高级技师的职责范围？A. 电气设备短路B. 电气设备漏电C. 电气设备损坏D. 水管爆裂答案：D3. 维修电工高级技师在维修过程中，以下哪项操作是错误的？A. 断开电源B. 使用绝缘工具C. 随意更改电气设备的接线方式D. 检查设备的绝缘电阻答案：C4. 以下哪个参数不是衡量电动机性能的重要指标？A. 额定功率B. 额定电压C. 额定转速D. 额定电流答案：D5. 在下列情况下，维修电工高级技师应采取哪种措施？A. 电气设备发生短路B. 电气设备过载C. 电气设备漏电D. A、B、C均正确答案：D6. 以下哪个部件是电力系统中用于补偿无功功率的？A. 电容器B. 电感器C. 变压器D. 电动机答案：A7. 以下哪种故障会导致电气设备无法启动？A. 电源故障B. 电动机损坏C. 控制电路故障D. A、B、C均正确答案：D8. 维修电工高级技师在检查电动机时，以下哪项操作是错误的？A. 检查电动机的绝缘电阻B. 检查电动机的接线盒C. 检查电动机的轴承D. 用手拨动电动机转子答案：D9. 以下哪种设备不属于维修电工高级技师的维修范围？A. 低压配电柜B. 高压开关柜C. 电缆D. 电子仪器答案：D10. 在下列情况下，维修电工高级技师应采取哪种措施？A. 电气设备发生短路B. 电气设备过载C. 电气设备漏电D. A、B、C均正确答案：D二、判断题（每题2分，共30分）1. 维修电工高级技师负责电气设备的安装、调试、维修和保养。

（正确）2. 维修电工高级技师在维修过程中，可以随意更改电气设备的接线方式。

（错误）3. 维修电工高级技师需要具备较强的理论知识，包括电路原理、电气设备原理等。

（正确）4. 维修电工高级技师在进行电气设备维修时，可以不佩戴安全帽、绝缘手套等防护用品。

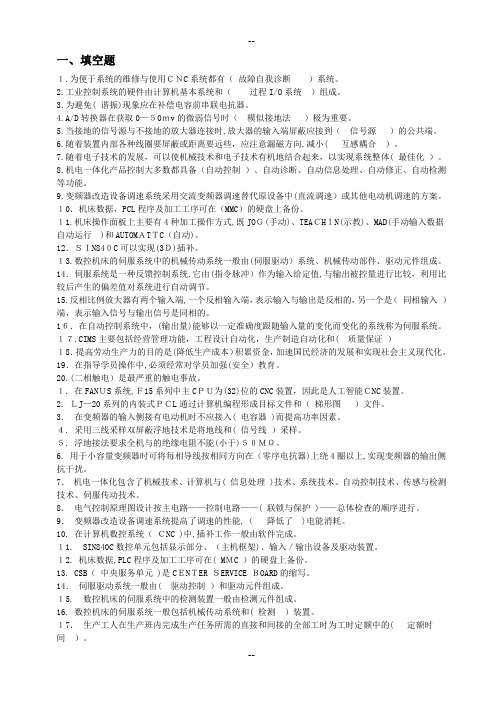

一、填空题１.为便于系统的维修与使用ＣＮC系统都有（故障自我诊断）系统。

2.工业控制系统的硬件由计算机基本系统和（过程I/O系统）组成。

3.为避免( 谐振)现象应在补偿电容前串联电抗器。

4.A/D转换器在获取0—５0ｍv的微弱信号时（模似接地法）极为重要。

5.当接地的信号源与不接地的放大器连接时,放大器的输入端屏蔽应接到（信号源）的公共端。

6.随着装置内部各种线圈要屏蔽或距离要远些，应注意漏磁方向,减小( 互感耦合）。

7.随着电子技术的发展，可以使机械技术和电子技术有机地结合起来，以实现系统整体( 最佳化）。

8.机电一体化产品控制大多数都具备（自动控制）、自动诊断、自动信息处理、自动修正、自动检测等功能。

9.变频器改造设备调速系统采用交流变频器调速替代原设备中(直流调速）或其他电动机调速的方案。

１0．机床数据，PCL程序及加工工序可在（MMC）的硬盘上备份。

１1.机床操作面板上主要有4种加工操作方式,既JOＧ(手动)、TEAＣHＩN(示教)、MAD(手动输入数据自动运行 )和AUTOMＡTＴC（自动)。

12．ＳＩN84０C可以实现(3Ｄ)插补。

１3.数控机床的伺服系统中的机械传动系统一般由(伺服驱动）系统、机械传动部件、驱动元件组成。

14．伺服系统是一种反馈控制系统,它由(指令脉冲）作为输入给定值,与输出被控量进行比较，利用比较后产生的偏差值对系统进行自动调节。

15.反相比例放大器有两个输入端,一个反相输入端，表示输入与输出是反相的，另一个是（同相输入）端，表示输入信号与输出信号是同相的。

1６．在自动控制系统中，(输出量)能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。

１７.CIMS主要包括经营管理功能，工程设计自动化，生产制造自动化和( 质量保证）１8．提高劳动生产力的目的是(降低生产成本）积累资金，加速国民经济的发展和实现社会主义现代化。

19．在指导学员操作中,必须经常对学员加强(安全）教育。

注 意 事 项 一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容. 三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、PLC 控制三电机顺序启停的设计、安装与调试 考试时间：150分钟 考核方式：实操＋笔试 本题分值：40分 具体考核要点：PLC 控制三电机顺序启停的设计、安装与调试 1、任务： 某一生产线的末端有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动,启动时要求按10s 的时间间隔，并按M1→M2→M3的顺序启动；停止时按15s 的时间间隔，并按M3→M2→M1的顺序停止。

皮带运输机的起动和停止分别由起动按钮和停止按钮来控制。

三级皮带运输机如下图所示。

图 1。

1.2-6 2、要求: ①工作方式设置：手动时要求按下手动启动按钮，做一次上述过程。

自动时要求按下自动按钮，能够重复循环上述过程。

②有必要的电气保护和互锁 笔试部分: （1）正确识读给定的电路图；写出下列图形文字符号的名称. QS （ ）;FU1（ )；KM1（ ）。

（2）正确使用工具；简述螺丝刀使用注意事项。

（3)正确使用仪表;简述指针式万用表电阻挡的使用方法。

答: （4)安全文明生产，标示牌是何种安全用具? 答： 操作部分： （5）电路绘制:根据控制要求，在答题纸上正确设计PLC 梯形图及按规范绘制PLC 控制I/O 口（输入/输出）接线图。

（6）安装与接线: 按照电气安装规范 ① 将熔断器、接触器、继电器、PLC 装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。

② 按PLC 控制I/O 口(输入/输出）接线图在配线板上正确安装，元件在配线板上布置要合理,安装要准确、紧固，配线导线要紧固、美观,导线要垂直进行线槽,导线要有端子标号，引出端要用接线端头。

（7）正确地将所编程序输入PLC,按照被控设备的动作要求进行模拟操作调试,达到设计要求。

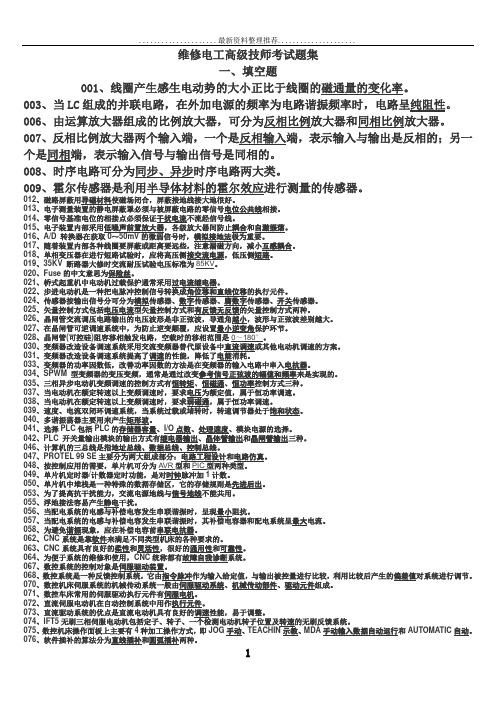

维修电工高级技师考试题集一、填空题001、线圈产生感生电动势的大小正比于线圈的磁通量的变化率。

003、当LC组成的并联电路，在外加电源的频率为电路谐振频率时，电路呈纯阻性。

006、由运算放大器组成的比例放大器，可分为反相比例放大器和同相比例放大器。

007、反相比例放大器两个输入端，一个是反相输入端，表示输入与输出是反相的；另一个是同相端，表示输入信号与输出信号是同相的。

008、时序电路可分为同步、异步时序电路两大类。

009、霍尔传感器是利用半导体材料的霍尔效应进行测量的传感器。

012、磁路屏蔽用导磁材料使磁场闭合，屏蔽接地线接大地很好。

013、电子测量装置的静电屏蔽罩必须与被屏蔽电路的零信号电位公共线相接。

014、零信号基准电位的相接点必须保证干扰电流不流经信号线。

015、电子装置内部采用低噪声前置放大器，各级放大器间防止耦合和自激振荡。

016、A/D 转换器在获取0～50mV的微弱信号时，模拟接地法极为重要。

017、随着装置内部各种线圈要屏蔽或距离要远些，注意漏磁方向，减小互感耦合。

018、单相变压器在进行短路试验时，应将高压侧接交流电源，低压侧短路。

019、35KV 断路器大修时交流耐压试验电压标准为85KV。

020、Fuse的中文意思为保险丝。

021、桥式起重机中电动机过载保护通常采用过电流继电器。

022、步进电动机是一种把电脉冲控制信号转换成角位移和直线位移的执行元件。

024、传感器按输出信号分可分为模拟传感器、数字传感器、膺数字传感器、开关传感器。

025、矢量控制方式包括电压电流型矢量控制方式和有反馈无反馈的矢量控制方式两种。

026、晶闸管交流调压电路输出的电压波形是非正弦波，导通角越小，波形与正弦波差别越大。

027、在晶闸管可逆调速系统中，为防止逆变颠覆，应设置最小逆变角保护环节。

028、晶闸管(可控硅)阻容移相触发电路，空载时的移相范围是0～180°。

030、变频器改造设备调速系统采用交流变频器替代原设备中直流调速或其他电动机调速的方案。

矿井维修电工（高级技师）操作技能参考答案及配分标准一、简述主电动机的检修工艺。

（25分）答：1）电动机的清洁：电动机在运行过程中，必须注意保持清洁，避免有水、油及灰尘进入。

3分2）升温检查：运转中的电动机要注意各部温度，查看量热仪表的温度读数。

每隔一小时做一次记录。

3分3）轴承的维护：必须经常检查轴承的温度、油位及油环的工作情况。

油位应该保持在油位计的标记线以上。

油环应该能自由地带油转动（既不卡住也不摇晃）。

轴承内的油应非常清洁，要防止油内混入杂质。

4分4）滑环检查：滑环表面应清洁光亮，运转时应基本上无火花产生。

并应检查电刷磨损情况，试验电刷的压力是否过大或过小（用手提刷辫感到费力或过于省力）。

4分5）定期检查：电动机运行3000h或半年以上，均应作一次定期检查。

检查内容如下：1分（1）检查各部螺钉、螺栓紧固情况。

定子和转子绕组外表有无破损，定子绕组端线的绑扎和转子的绑线是否牢固，定子和转子的槽楔有无活动等情况，并处理发现的问题。

2分（2）检查轴瓦磨损情况，必要时进行修理或更换新瓦；测量轴瓦间隙；清洗轴承，更换润滑油。

2分（3）测量定子和转子间的间隙，用塞尺从上、下、左、右四点进行测量，要求各间隙与其平均值的差不超过10%。

2分（4）检查电刷装置的工作情况，更换磨损的电刷。

电刷材料应选用同型号的，更换时必须进行研磨。

2分（5）检查绝缘情况。

2分二、简述主井提升机房设备拆除与安装方法。

（25分）答：提升机设备拆除，主要大件设备有固定滚筒，游动滚筒、主轴滚筒、主电动机和2台开关柜等。

滚筒、主轴装置解体起吊，向室外运搬。

主要起吊设备用40t吊车，室内10t天车配合施工。

滚筒、主轴装置起吊仍使用40t吊车，天车配合施工。

6分（1）测量、布点；2分（2）首先起吊就位滚筒和游动滚筒的半滚筒体；2分（3）吊装主轴装置；2分（4）吊装固定滚筒、游动滚筒和剩余半滚筒体，就位与下半滚筒体组对；3分（5）吊装盘形制动器、主电动机等设备；2分（6）主半联轴器应在主轴就位前按规定对轮安装端面间隙装配；2分（7）电动机空转→电动机对轮连接→电动机减速机空转、检查处理→主轴联轴器→提升机空转、检查处理；3分（8）调绳离合器应在游动滚筒就位安装，滚筒盘车检查后，进行吊装和液压油管配置。

技师一、自动送料装车PLC控制系统的设计、安装与调试1、初始状态：S1= OFF，S2= OFF，阀K1、K2、电动机M1、M2、M3皆为OFF。

2、起动系统，红灯灭L1=OFF，绿灯亮L2=ON，表示允许汽车开进装料，K1阀通电打开进料，当料斗中料到达上位S1时，K1阀关闭；5秒钟后，红灯L1亮，绿灯L2灭。

电机M3运行，电机M3运行2s后M2接通，M2运行2s后M1也接通运行，料斗出料阀K2在M1接通2s后打开出料。

当汽车装满料后S2= ON，料斗出料阀K2关闭，3s后电机M1停止运行，M1停止3s 后M2停止，M2停止3s后M3停止，此时红灯灭L1=OFF，绿灯L2=ON，汽车可以开走。

前一汽车开走5S后，下一汽车进来，如此循环。

3、当按下停止按钮后，系统停车顺序按汽车装满后的流程停车，直至全部到初始状态后系统停止运行。

自动送料装车系统示意图二、工业洗衣机PLC 控制系统的设计、安装与调试工业洗衣机按下图所示控制流程工作，PLC 送电，系统进入初始状态，准备好起动。

起动时开始进水，水位到达高水位时停止进水，并开始洗涤正传。

洗涤正传15S ，暂停3S ；洗涤反转15S 后，暂停3S 为一次循环，若小循环不足3次，则返回洗涤正转；若小循环达3次，则开始排水。

水位下降到低水位时开始脱水并继续排水。

脱水10S 即完成一次大循环。

大循环不足3次，则返回进水，进行下一次大循环。

若完成3次大循环，则进行洗完报警。

报警10S 结束全部过程，自动停机。

运行初始状态起动高水位15s3s15s3s3次？Y小循环排水低水位10s脱水排水3次？Y报警10s停机进水洗涤正转暂停洗涤反转暂停工业洗衣机控制流程用变频器驱动电动机，洗涤时变频器输出频率正转为35Hz ，反转为25Hz,其加减速时间分别为2S 、1S 。

三、机械滑台PLC 控制系统的设计、安装与调试 AB C DM 动力头（电机）SQ1SQ2SQ3SQ4YV1YV2YV3YV4工进横退横进纵退机械滑台系统示意图机械滑台上带有主轴动力头，在操作面板上装有启动按钮SB1,停止按钮SB2。

一、选择题13.水泥杆埋入地下的深度，一般为杆长的1/6最低不得少于（B）m。

A、1B、1.5C、214.电缆埋入非农田地下的深度不应小于（B)m.A、0.6 C、B、 D、115.电缆管的内径不应小于电缆外径的(A)。

A、倍B、2倍C、3倍16.电缆管的排水坡度不应小于（A)。

A、%B、%C、1%17.变压器停电退出运行，首先应（A)。

A、断开各负荷B、断开高压侧开关C、断开低压侧开关18.新装和大修后的低压线路和设备的绝缘电阻不应小于（C）。

A、0.1MB、0.3MC、0.5M19.当空气中的相对湿度较大时，会使绝缘电阻（C）。

A、上升B、略上升C、下降20.在正常情况下，绝缘材料也会逐渐因(B)而降低绝缘性。

A、磨损B、老化C、腐蚀21.目前，大容量的整流组件一般都采用（A）材料制造。

A、硅B、砷C、锗22.电工操作前，必须检查工具、测量仪器和绝缘用具是否灵敏可靠，应（A）失灵的测量仪表和绝缘不良的工具。

A、禁止使用B、谨慎使用C、视工作急需，暂时使用。

23.能耗制动的主要缺点是（C）。

A、消耗直流电能B、制动设备复杂C、低速的制动转矩小24.电动机过载保护的自锁控制线路中，必须接有（B）。

A、熔断器B、热继电器C、时间继电器25.如果二极管的正反向电阻都很大，则该二极管（C)。

A、正常B、已被击穿C、内部断路26. B级绝缘材料的极限工作温度为（C）。

A、90℃B、105℃C、130℃27.在低压架空线路中，导体的排列一般多采用(B)。

A、正三角形排列B、水平排列C、垂直排列28.单相或两相供电，零线截面（B)。

A、是相线的1/2B、与相线相同C、是相线的1/317.母线加工后，截面的减小值对于铜母线不应超过原截面的（B），铝母线不应超过原截面的（D）。

A、2%B、3%C、%D、%18.指示仪表和数字仪表宜安装在（C）的高度。

A、0.3m~1.0mB、0.6m~1.5mC、0.8m~19.直埋电缆敷设时，电缆上、下均应铺不小于100mm厚的沙子，并铺保护板或砖，其覆盖宽度应超过电缆直径两侧（B）mm。

维修电工高级技师题库A、试题精选一、填空题：（请将正确答案填入题内空白处）1、种类繁多的低压电器，按所控制的对象不同，可分为低压（Distributon Apparatus) 电器和低压（Control Apparatus)控制电器。

2、标准规定的“低压电器”，通常是指交流与直流电压分别在V和V及以下，在电路中起通断、控制、保护和调节作用的电气设备。

3、电气图上TM、TC来表示的电气设备，分别代表的是和。

4、Swch-Esse俗称“收盖瓷底刀开关”,用它米控制小容量电动机时,关电流应取电动机额定电流的倍。

5、结构上，电磁机构通常采用electro-magnet 形式，一般由吸引线圈、铁芯、和衔铁三部分组成。

6、空气阻尼时间电器( Pneumatic time relay)可做成和两种式。

7、RCA系列pugn0 type fuse是瓷插式熔断器，俗称“瓷插式保险”，多用于电路中。

8、交流接触器有两组助触点,在旁边注有“NO(nomally open contact)NC( orally closed contact),分别表示与触点。

9、为了电气设备可靠运行，将大接地极紧密的连接起来，叫工作接地。

10、实践证明,低颜电流对人体的伤害比高频电流。

11、灭弧装置通过把、冷却、分割成短弧等办法将电弧熄灭。

12、当配电系统的电感与补偿电容发生串联谐振时,呈现阻抗。

13、接地适用于配电系统中线不直接接地的电气设备。

14、当配电系统的电感与补偿电容发生串联谐振时,其补偿电容和配电系统呈现电流。

15、是最严重的触电事故。

16、高压隔离开关用来开断和切换电路,但不具有专门的灭弧装置,所以不能用它来切断和短路电流。

17、一套完整的避雷设备，一般由三部分组成，它们是、引下线，接地体。

18、直击雷的防护措施是装设、。

为避免遭受雷电冲击波。

则应装设避雷器。

19、插补原理是已知运动轨迹的起点坐标、终点坐标和，由数控系统实时地计算出各个中间点的坐标。

职业技能鉴定国家题库维修电工技师理论知识试卷（1）注意事项1、考试时间：120min。

2、请一方面按规定在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答规定，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、填空题 (第1～20题。

请将对的答案填入题内空白处。

每题1分，共20分。

)1．劳动的双重含义决定了从业人员全新的劳动态度和职业道德观。

2．职业道德的内容涉及：_职业德意道识、职业道德行为规范和职业守则等。

3．奉献社会是职业道德中的最高境界，同时也是做人的最高境界。

4．采用YY/△接法的三相变极双速电动机变极调速时，调速前后电动机的输电出功率基本不变。

5．使用直流双臂电桥测量电阻时，动作要迅速，以免_电池耗电量过大6．熔断器的选用一方面应拟定熔体的额电流，再根据被保护电路的性质选择熔断器的类型。

7．变频器的逆变器是运用功率器件，有规律地控制逆变器中主开关的通断，从而得到任意频率频率的三相交流电输出。

8．在齿轮传动中，传动比稳定往往是对传动的一个基本规定。

9．测绘电气主线路图时，一方面应从电源引下端向下查。

10．不可控电力电子器件，它具有整流的作用而无可控硅的功能。

11．半可控器件通常为三端器件，它能在控制信号的作用下导通，但不能被控关断。

12．晶闸管中频感应加热电源，随着科学技术的发展必将被IGBT感应加热电源所取代。

13．新型的高性能高压变频调速装置的主电路的开关器件使用_IGBT，实现PWM技术更方便。

14．机电一体化是多学科领域综合交叉的技术密集性系统工程。

15．电气设计基本完毕后，应反复全面地检查，并进一步完善设计的电气控制电路。

16． ISO9000族标准涉及质量术语标准、质量技术标准及ISO9000系列标准。

17．制定ISO14000系列标准的直接因素是环境的日益恶化。

18．维修电工班组重要是为生产服务的，活动课题一般都需要围绕提高产品质量、保证设备正常运转而提出。
