电工电子学 射极输出器

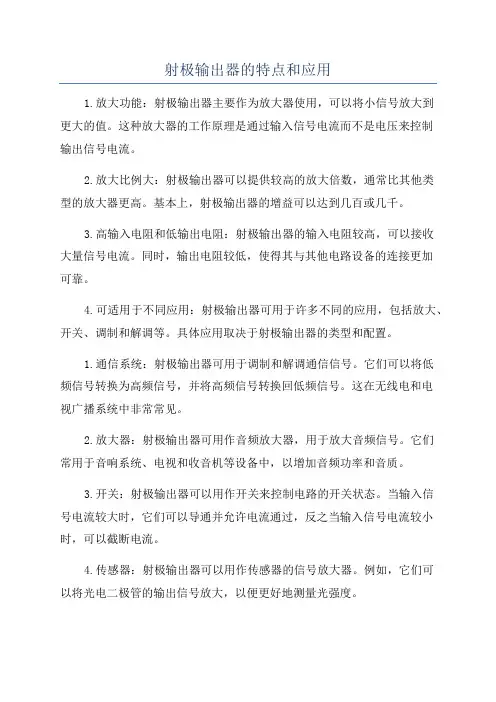

射极输出器的特点和应用1.放大功能：射极输出器主要作为放大器使用，可以将小信号放大到更大的值。

这种放大器的工作原理是通过输入信号电流而不是电压来控制输出信号电流。

2.放大比例大：射极输出器可以提供较高的放大倍数，通常比其他类型的放大器更高。

基本上，射极输出器的增益可以达到几百或几千。

3.高输入电阻和低输出电阻：射极输出器的输入电阻较高，可以接收大量信号电流。

同时，输出电阻较低，使得其与其他电路设备的连接更加可靠。

4.可适用于不同应用：射极输出器可用于许多不同的应用，包括放大、开关、调制和解调等。

具体应用取决于射极输出器的类型和配置。

1.通信系统：射极输出器可用于调制和解调通信信号。

它们可以将低频信号转换为高频信号，并将高频信号转换回低频信号。

这在无线电和电视广播系统中非常常见。

2.放大器：射极输出器可用作音频放大器，用于放大音频信号。

它们常用于音响系统、电视和收音机等设备中，以增加音频功率和音质。

3.开关：射极输出器可以用作开关来控制电路的开关状态。

当输入信号电流较大时，它们可以导通并允许电流通过，反之当输入信号电流较小时，可以截断电流。

4.传感器：射极输出器可以用作传感器的信号放大器。

例如，它们可以将光电二极管的输出信号放大，以便更好地测量光强度。

5.数字电路：射极输出器能够将数字信号转换为模拟信号，并与模拟电路兼容。

这对于数字与模拟混合电路设计非常重要。

总结起来，射极输出器作为一种常用的电子器件，具有高放大比和适用于多种不同应用的特点。

它可以在通信系统、放大器、开关、传感器和数字电路等领域中发挥重要作用。

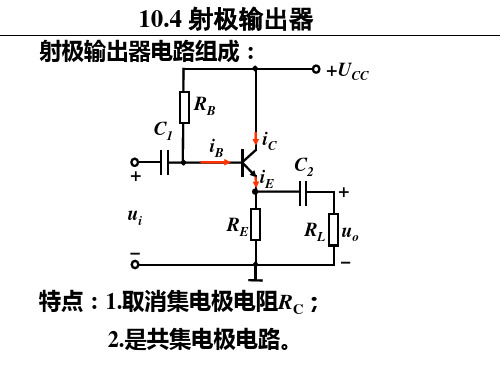

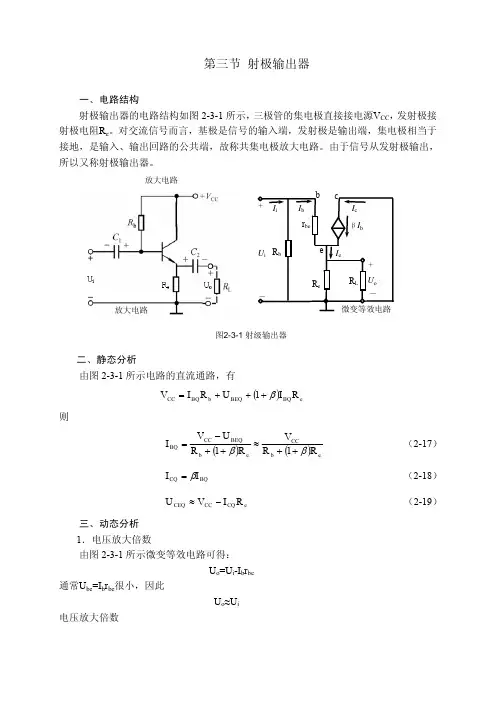

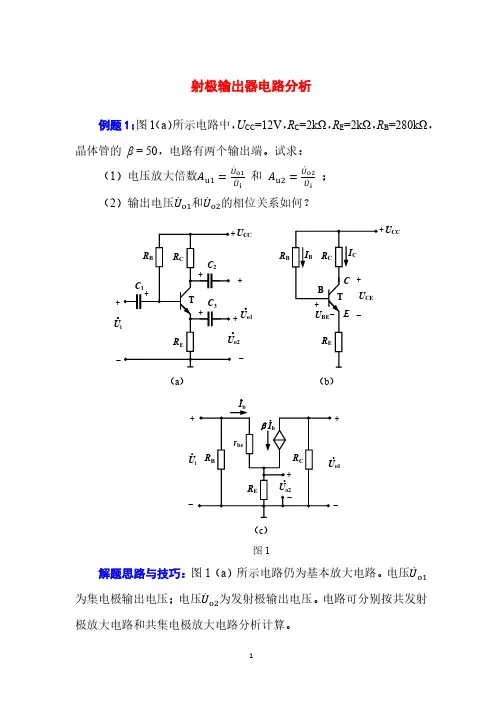

第三节 射极输出器一、电路结构射极输出器的电路结构如图2-3-1所示，三极管的集电极直接接电源V CC ，发射极接射极电阻R e 。

对交流信号而言，基极是信号的输入端，发射极是输出端，集电极相当于接地，是输入、输出回路的公共端，故称共集电极放大电路。

由于信号从发射极输出，所以又称射极输出器。

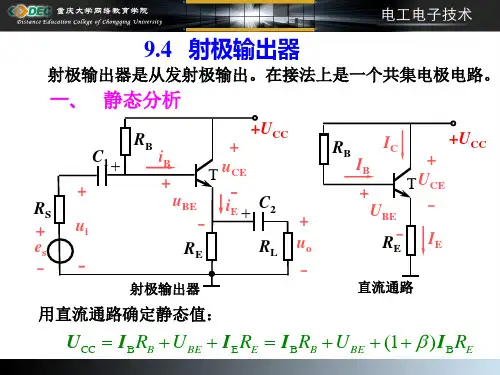

图2-3-1 射级输出器放大电路放大电路二、静态分析由图2-3-1所示电路的直流通路，有()e BQ BEQ b BQ CC R I 1U R I V β+++= 则()()eb CCeb BEQ CC BQ R 1R V R 1R U V I ββ++≈++−=（2-17）BQ CQ I I β= （2-18） e CQ CC CEQ R I V U −≈ （2-19） 三、动态分析 1．电压放大倍数由图2-3-1所示微变等效电路可得：U o =U i -I b r be通常U be =I b r be 很小，因此U o ≈U i 电压放大倍数1U U A iou ≈=（2-20） 可见，射极输出器的输出电压与输入电压数值相近、相位相同，即输出信号跟随输入信号的变化，因此又称射极跟随器。

需要注意的是，虽然射极输出器没有电压放大作用，但输出电流I e 是输入电流I b 的（1+β）倍，因此仍具有一定的电流放大和功率放大作用。

2．输入电阻 由图2-15b 可以看出射极输出器的输入电阻为()[]L b L be b i R R R 1r R R ′≈′++=ββ//// （2-21）其中L e L R R R //=′射极输出器的输入电阻高，可达几十千欧至几百千欧。

3.输出电阻 射极输出器的输出能跟随输入的变化，基本不受负载R L 变动的影响，说明其输出电阻很小，通常用下式估算：βbeO r R ≈（2-22）射极输出器的输出电阻小，一般为几欧至几百欧。

四、特点和应用综上所述，射极输出器具有静态工作点稳定（射极电阻R e 具有稳定静态工作点的作用）、电压放大倍数接近于1、输入电阻高和输出电阻低的特点。

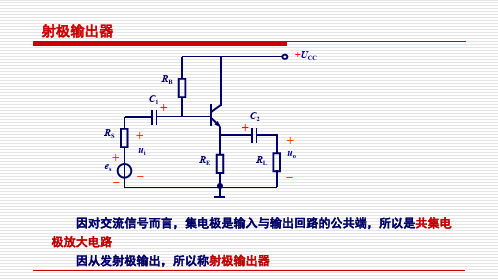

因对交流信号而言，集电极是输入与输出回路的公共端，所以是共集电极放大电路因从发射极输出，所以称射极输出器R B +U CCC 1C 2R ER Lu i+–u o+–++e s+–R S1CC BE B B E()U U I R R β-=++1E B()I I β=+求Q 点：1. 静态分析CE CC E EU U I R =-直流通路+U CCR BR E+–U CE +–U BE I EI BI CR B +U CCC 1C 2R ER Lu i+–u o+–++e s+–R S2. 动态分析LE L //R R R '=o e L U I R '= b L 1I R β'=+ （）b be e Li U I r I R '=+ b be b L(1)I r I R β'=++ b Lb beb L 11()()u I R A I r I R ββ'+='++ Lbe L1(1)R r R ββ'+='++（）（1）电压放大倍数电压放大倍数A u ≈1且输入输出同相，输出电压跟随输入电压，故称电压跟随器微变等效电路r be R BR LEB C +-+-+-R SiU bI c I oU bI βSE eI R EiI2. 动态分析（2）输入电阻微变等效电路r be R BR LEB C +-+-+-R SiU bI c I oU bI βSE eI R EiI i B i //r R r '=[]Lbe B i )1(//R r R r '++=β1b be e E L ii bbbe L//()I r I R R U r II r R β+'=='=++ （）LE L //R R R '= 射极输出器的输入电阻高，对前级有利。

r i 与负载有关ir i r '2. 动态分析（3）输出电阻微变等效电路r be R BR LEB C +-+-+-R SiU bI c I oU bI βSE eI R EiI 1be s o r R r β'+≈+SB S //R R R '=βR r R r +'+=1//s be E o ( 1 )E be s βR R r '+>>+通常：射极输出器的输出电阻很小，带负载能力强。

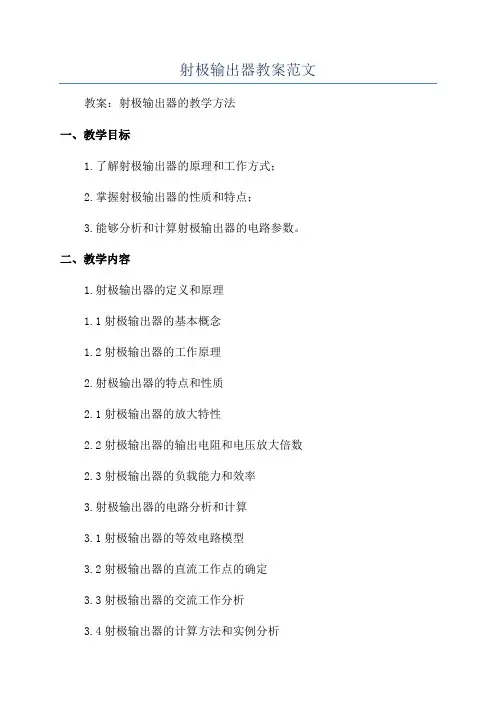

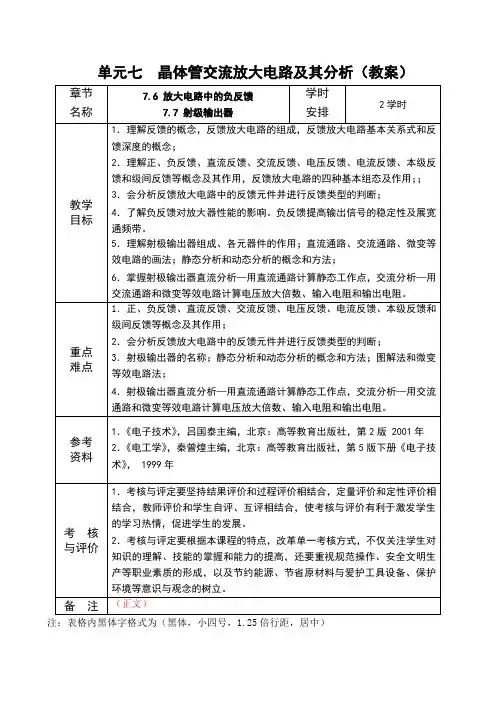

射极输出器教案范文教案：射极输出器的教学方法一、教学目标1.了解射极输出器的原理和工作方式；2.掌握射极输出器的性质和特点；3.能够分析和计算射极输出器的电路参数。

二、教学内容1.射极输出器的定义和原理1.1射极输出器的基本概念1.2射极输出器的工作原理2.射极输出器的特点和性质2.1射极输出器的放大特性2.2射极输出器的输出电阻和电压放大倍数2.3射极输出器的负载能力和效率3.射极输出器的电路分析和计算3.1射极输出器的等效电路模型3.2射极输出器的直流工作点的确定3.3射极输出器的交流工作分析3.4射极输出器的计算方法和实例分析1.导入新知识通过实例或现象引入射极输出器的定义和原理。

2.理论讲解2.1详细介绍射极输出器的定义和原理，包括它在电子设备中的应用；2.2分析射极输出器的放大特性，如电压放大倍数和输出电阻等；2.3解释射极输出器的负载能力和效率。

3.实验演示3.1设计简单的射极输出器电路实验，展示其工作原理；3.2在实验中观察和记录射极输出器的电路参数，如电流、电压；3.3讨论实验结果，分析实验现象。

4.练习与讨论4.1提供射极输出器的相关问题，让学生回答并进行讨论；4.2引导学生分析射极输出器电路的特性并进行计算。

5.拓展活动5.1学生自主设计和构建射极输出器电路；5.2学生进行实际的测量和分析，对比理论计算结果。

6.小结与反思归纳总结射极输出器的重要概念和性质，并进行教学反思。

1.电子实验箱、电源和多用表；2.教案活页、讲义以及相关参考书籍；3.供学生练习用的习题和实验报告。

五、教学评价1.学生的课堂参与情况；2.学生对射极输出器的理解程度；3.学生的实验设计和分析能力。

六、教学反思射极输出器作为常见的电子元器件，在电子技术领域有着重要的应用。

通过本节课的教学，学生能够全面了解射极输出器的原理和特点，并掌握如何分析和计算射极输出器的电路参数。

通过实验演示和练习，学生能够更加深入地理解射极输出器的工作方式和性质。

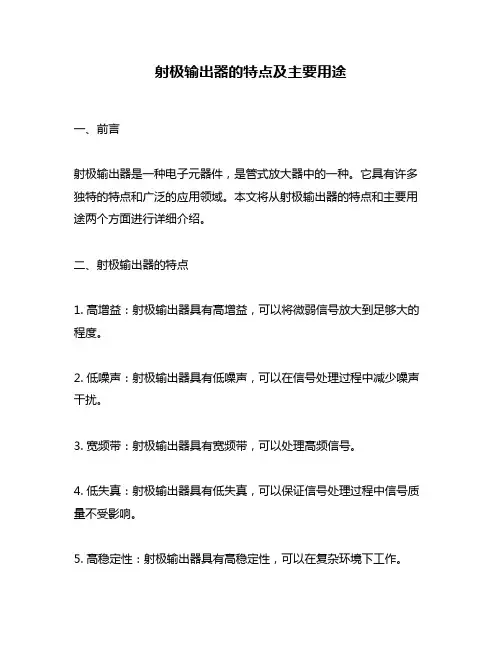

射极输出器的特点及主要用途一、前言射极输出器是一种电子元器件，是管式放大器中的一种。

它具有许多独特的特点和广泛的应用领域。

本文将从射极输出器的特点和主要用途两个方面进行详细介绍。

二、射极输出器的特点1. 高增益：射极输出器具有高增益，可以将微弱信号放大到足够大的程度。

2. 低噪声：射极输出器具有低噪声，可以在信号处理过程中减少噪声干扰。

3. 宽频带：射极输出器具有宽频带，可以处理高频信号。

4. 低失真：射极输出器具有低失真，可以保证信号处理过程中信号质量不受影响。

5. 高稳定性：射极输出器具有高稳定性，可以在复杂环境下工作。

6. 易于控制：射极输出器易于控制，在不同场合下可以根据需要进行调整。

三、主要用途1. 音频放大：射极输出器广泛应用于音频放大领域。

它可以将微弱的音频信号放大到足够大的程度，从而使人们能够听到清晰的声音。

2. 无线电通信：射极输出器也广泛应用于无线电通信领域。

它可以将微弱的无线电信号放大到足够大的程度，从而使人们能够进行远距离通信。

3. 仪器测量：射极输出器还可以用于仪器测量领域。

它可以将微弱的信号放大到足够大的程度，从而使得仪器可以对其进行精确测量。

4. 激光驱动：射极输出器还可以用于激光驱动领域。

它可以将微弱的控制信号放大到足够大的程度，从而控制激光发射。

5. 显示屏驱动：射极输出器还可以用于显示屏驱动领域。

它可以将微弱的控制信号放大到足够大的程度，从而控制显示屏显示内容。

6. 其他应用：除了以上几个领域外，射极输出器还有许多其他应用。

例如，在火箭发射、卫星通讯、医疗设备等方面都有广泛应用。

四、总结综上所述，射极输出器具有高增益、低噪声、宽频带、低失真、高稳定性和易于控制等特点，广泛应用于音频放大、无线电通信、仪器测量、激光驱动、显示屏驱动等领域。

随着科技的不断发展，射极输出器的应用领域还将不断扩大。

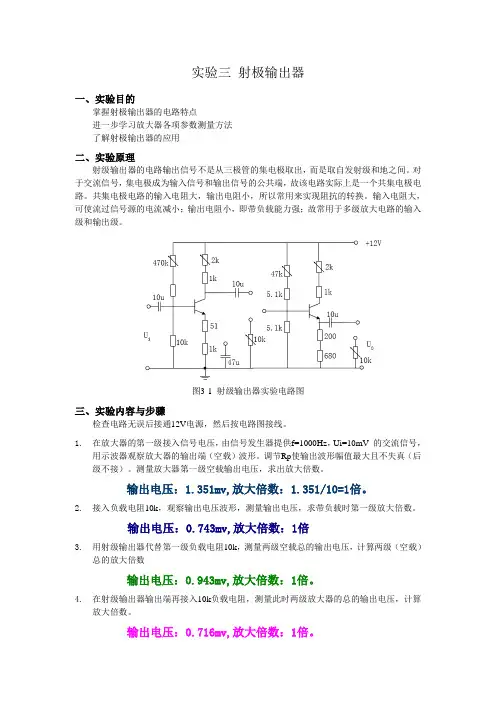

实验三射极输出器一、实验目的掌握射极输出器的电路特点进一步学习放大器各项参数测量方法了解射极输出器的应用二、实验原理射级输出器的电路输出信号不是从三极管的集电极取出，而是取自发射级和地之间。

对于交流信号，集电极成为输入信号和输出信号的公共端，故该电路实际上是一个共集电极电路。

共集电极电路的输入电阻大，输出电阻小，所以常用来实现阻抗的转换。

输入电阻大，可使流过信号源的电流减小；输出电阻小，即带负载能力强；故常用于多级放大电路的输入级和输出级。

图3-1 射级输出器实验电路图三、实验内容与步骤检查电路无误后接通12V电源，然后按电路图接线。

1.在放大器的第一级接入信号电压，由信号发生器提供f=1000Hz，Ui=10mV 的交流信号，用示波器观察放大器的输出端（空载）波形。

调节Rp使输出波形幅值最大且不失真（后级不接）。

测量放大器第一级空载输出电压，求出放大倍数。

输出电压：1.351mv,放大倍数：1.351/10=1倍。

2.接入负载电阻10k，观察输出电压波形，测量输出电压，求带负载时第一级放大倍数。

输出电压：0.743mv,放大倍数：1倍3.用射级输出器代替第一级负载电阻10k，测量两级空载总的输出电压，计算两级（空载）总的放大倍数输出电压：0.943mv,放大倍数：1倍。

4.在射级输出器输出端再接入10k负载电阻，测量此时两级放大器的总的输出电压，计算放大倍数。

输出电压：0.716mv,放大倍数：1倍。

5.保持输入信号f=1000Hz，U i=10mV不变，改变Rp 使Ic 分别等于1.2V、1.5V、1.7V、2V等，分别测量相对应的第一级空载输出电压，计算放大倍数，观察放大倍数随Ic变化的情况。

四实验仪器和仪表虚拟实验仪器及器材双踪示波器信号发生器交流毫伏表数字万用表五实验报告要求按实验步骤整理实验结果。

列出第三步项测试表格，然后画出Ic-Au 曲线。

讨论放大器电压放大作用与哪些因素有关？1.信号源内阻rs；2.负载电阻RL；3．晶体管电流放大倍数4．集电极外接电阻Rc；5．基极偏置电流Ib。

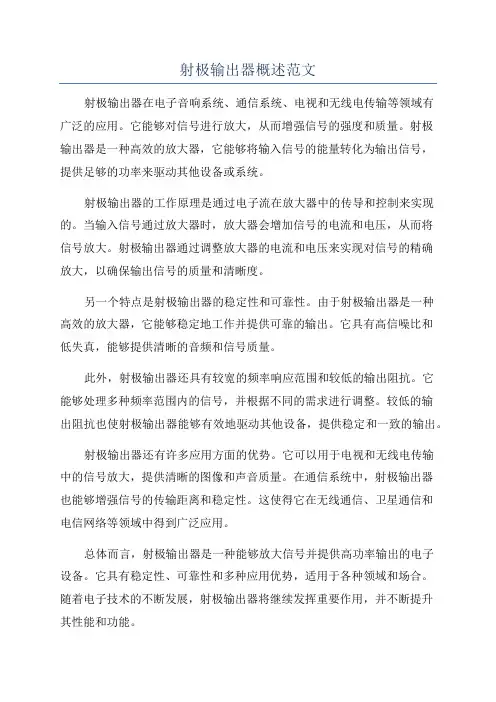

射极输出器概述范文射极输出器在电子音响系统、通信系统、电视和无线电传输等领域有广泛的应用。

它能够对信号进行放大，从而增强信号的强度和质量。

射极输出器是一种高效的放大器，它能够将输入信号的能量转化为输出信号，提供足够的功率来驱动其他设备或系统。

射极输出器的工作原理是通过电子流在放大器中的传导和控制来实现的。

当输入信号通过放大器时，放大器会增加信号的电流和电压，从而将信号放大。

射极输出器通过调整放大器的电流和电压来实现对信号的精确放大，以确保输出信号的质量和清晰度。

另一个特点是射极输出器的稳定性和可靠性。

由于射极输出器是一种高效的放大器，它能够稳定地工作并提供可靠的输出。

它具有高信噪比和低失真，能够提供清晰的音频和信号质量。

此外，射极输出器还具有较宽的频率响应范围和较低的输出阻抗。

它能够处理多种频率范围内的信号，并根据不同的需求进行调整。

较低的输出阻抗也使射极输出器能够有效地驱动其他设备，提供稳定和一致的输出。

射极输出器还有许多应用方面的优势。

它可以用于电视和无线电传输中的信号放大，提供清晰的图像和声音质量。

在通信系统中，射极输出器也能够增强信号的传输距离和稳定性。

这使得它在无线通信、卫星通信和电信网络等领域中得到广泛应用。

总体而言，射极输出器是一种能够放大信号并提供高功率输出的电子设备。

它具有稳定性、可靠性和多种应用优势，适用于各种领域和场合。

随着电子技术的不断发展，射极输出器将继续发挥重要作用，并不断提升其性能和功能。
