【CN209921366U】物料搬运小车【专利】

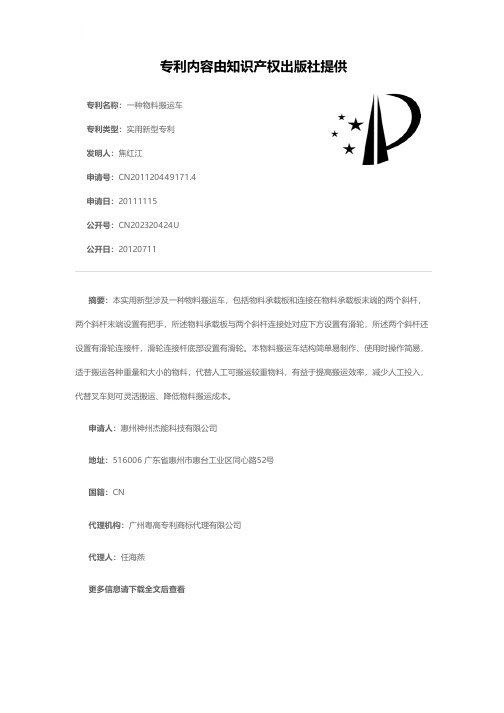

专利名称：一种物料搬运车
专利类型：实用新型专利
发明人：焦红江
申请号：CN201120449171.4申请日：20111115
公开号：CN202320424U
公开日：
20120711
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种物料搬运车，包括物料承载板和连接在物料承载板末端的两个斜杆，两个斜杆末端设置有把手，所述物料承载板与两个斜杆连接处对应下方设置有滑轮，所述两个斜杆还设置有滑轮连接杆，滑轮连接杆底部设置有滑轮。

本物料搬运车结构简单易制作、使用时操作简易，适于搬运各种重量和大小的物料，代替人工可搬运较重物料，有益于提高搬运效率，减少人工投入，代替叉车则可灵活搬运、降低物料搬运成本。

申请人：惠州神州杰能科技有限公司
地址：516006 广东省惠州市惠台工业区同心路52号
国籍：CN
代理机构：广州粤高专利商标代理有限公司
代理人：任海燕
更多信息请下载全文后查看。

专利名称：一种自动化物品搬运小车专利类型：发明专利
发明人：何树明,何炅东
申请号：CN202210474861.8
申请日：20220429
公开号：CN114670954A
公开日：
20220628
专利内容由知识产权出版社提供
摘要：本发明属于物流设备技术领域,具体为一种自动化物品搬运小车,包括承载机构、动力机构、接物机构、洁罐机构,所述承载机构的下表面中间通过螺栓连接有所述动力机构,所述承载机构的上表面通过螺栓连接有所述接物机构,所述承载机构的上部中间设置有所述洁罐机构,还包括能够将容器内部货物倒出的倒物机构。

本发明该一种自动化物品搬运小车,通过扭转电机与驱动电机的配合，使得小车的移动方向与速度均能被控制；利用回形扫描仪的设置，能够在货物下落时对其进行扫码登记，并在压力传感器的作用下感知货物是否超载；最后在伸缩液压杆与自锁液压杆的作用下，能够配合将软质喷射片折断以使用接物罐形状进行外部消毒。

申请人：何树明
地址：064300 河北省唐山市迁西县宝升昌广场萨尔模型
国籍：CN
代理机构：武汉菲翔知识产权代理有限公司
代理人：张红
更多信息请下载全文后查看。

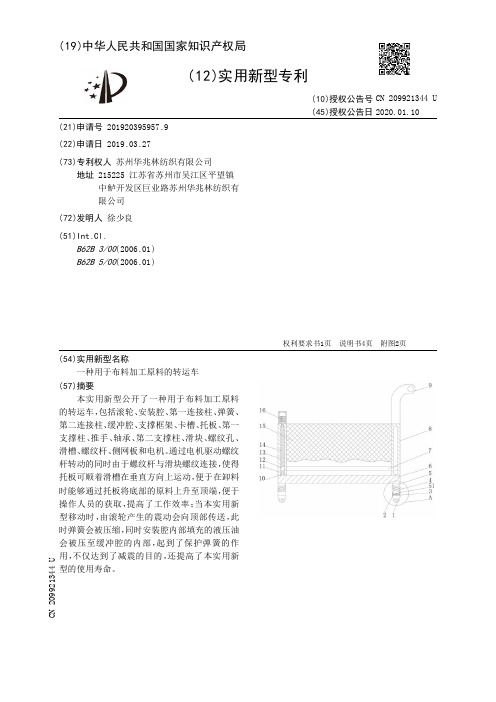

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920395957.9(22)申请日 2019.03.27(73)专利权人 苏州华兆林纺织有限公司地址 215225 江苏省苏州市吴江区平望镇中鲈开发区巨业路苏州华兆林纺织有限公司(72)发明人 徐少良　(51)Int.Cl.B62B 3/00(2006.01)B62B 5/00(2006.01)(54)实用新型名称一种用于布料加工原料的转运车(57)摘要本实用新型公开了一种用于布料加工原料的转运车，包括滚轮、安装腔、第一连接柱、弹簧、第二连接柱、缓冲腔、支撑框架、卡槽、托板、第一支撑柱、推手、轴承、第二支撑柱、滑块、螺纹孔、滑槽、螺纹杆、侧网板和电机。

通过电机驱动螺纹杆转动的同时由于螺纹杆与滑块螺纹连接，使得托板可顺着滑槽在垂直方向上运动，便于在卸料时能够通过托板将底部的原料上升至顶端，便于操作人员的获取，提高了工作效率；当本实用新型移动时，由滚轮产生的震动会向顶部传送，此时弹簧会被压缩，同时安装腔内部填充的液压油会被压至缓冲腔的内部，起到了保护弹簧的作用，不仅达到了减震的目的，还提高了本实用新型的使用寿命。

权利要求书1页 说明书4页 附图2页CN 209921344 U 2020.01.10C N 209921344U权　利　要　求　书1/1页CN 209921344 U1.一种用于布料加工原料的转运车，其特征在于：包括从上到下依次安装的推手(9)、第一支撑柱(8)、第二支撑柱(11)、电机驱动结构、支撑框架(6)和减震结构，所述第一支撑柱(8)和所述第二支撑柱(11)均固接在所述支撑框架(6)的上表面，所述第一支撑柱(8)与所述第二支撑柱(11)之间固接有侧网板(15)，所述支撑框架(6)的上表面开有卡槽(61)，且所述第一支撑柱(8)的顶端固接有所述推手(9)；所述电机驱动结构包括托板(7)、滑槽(13)、轴承(10)和电机(16)，所述第一支撑柱(8)和所述第二支撑柱(11)的一侧侧面均开有所述滑槽(13)，所述托板(7)的两侧侧面均固接有滑块(12)，且所述滑块(12)卡合在所述滑槽(13)内部；所述滑块(12)的上表面开有螺纹孔(121)，所述电机(16)固接在所述第二支撑柱(11)的顶端，所述电机(16)的输出轴末端贯穿所述第二支撑柱(11)顶端，所述电机(16)的输出轴末端固接有螺纹杆(14)，所述螺纹杆(14)贯穿所述螺纹孔(121)，且所述螺纹杆(14)底端通过轴承(10)与所述滑槽(13)内腔底部转动连接；所述减震结构包括滚轮(1)、第一连接柱(3)、弹簧(4)和第二连接柱(5)，所述第一连接柱(3)的顶端开有安装腔(2)，所述第二连接柱(5)底端套接在所述安装腔(2)内部，且所述弹簧(4)套接在所述第二连接柱(5)的表面；所述第一连接柱(3)的底端端面开有缓冲腔(51)，且所述滚轮(1)与所述第一连接柱(3)底端转动连接；通过所述托板(7)、所述螺纹杆(14)和所述电机(16)的相互配合使用实现了所述电机(16)驱动所述螺纹杆(14)转动的同时由于所述螺纹杆(14)与所述螺纹孔(121)啮合连接，此时所述托板(7)会顺着所述滑槽(13)向上运动，以此来达到了所述托板(7)上的原料便于卸载的目的。

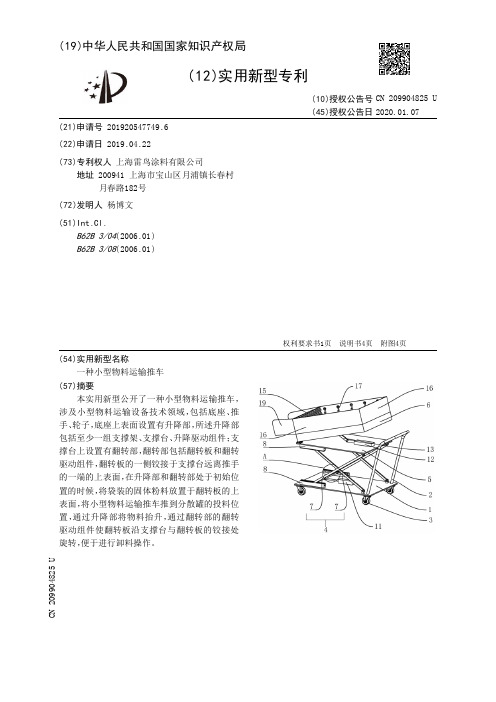

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547749.6(22)申请日 2019.04.22(73)专利权人 上海雷鸟涂料有限公司地址 200941 上海市宝山区月浦镇长春村月春路182号(72)发明人 杨博文　(51)Int.Cl.B62B 3/04(2006.01)B62B 3/08(2006.01)(54)实用新型名称一种小型物料运输推车(57)摘要本实用新型公开了一种小型物料运输推车，涉及小型物料运输设备技术领域，包括底座、推手、轮子，底座上表面设置有升降部，所述升降部包括至少一组支撑架、支撑台、升降驱动组件；支撑台上设置有翻转部，翻转部包括翻转板和翻转驱动组件，翻转板的一侧铰接于支撑台远离推手的一端的上表面，在升降部和翻转部处于初始位置的时候，将袋装的固体粉料放置于翻转板的上表面，将小型物料运输推车推到分散罐的投料位置，通过升降部将物料抬升，通过翻转部的翻转驱动组件使翻转板沿支撑台与翻转板的铰接处旋转，便于进行卸料操作。

权利要求书1页 说明书4页 附图4页CN 209904825 U 2020.01.07C N 209904825U权　利　要　求　书1/1页CN 209904825 U1.一种小型物料运输推车，包括底座(1)，底座(1)一侧固设有推手(2)，底座(1)下表面设置有轮子(3)，其特征在于：所述底座(1)上表面设置有升降部，所述升降部包括至少一组支撑架(4)、支撑台(5)、升降驱动组件；所述支撑台(5)上设置有翻转部，所述翻转部包括翻转板(6)和翻转驱动组件，所述翻转板(6)的一端与支撑台(5)远离推手(2)的一端的上表面相铰接。

2.根据权利要求1所述的一种小型物料运输推车，其特征在于：所述支撑架(4)包括两根支撑杆(7)，两根所述支撑杆(7)中部转动连接呈X形，两根所述支撑杆(7)位于同侧的端部，分别铰接于底座(1)上表面和支撑台(5)下表面，所述底座(1)上表面和支撑台(5)下表面远离支撑杆(7)铰接端的一端分别设置有滑轨(8)，两根所述支撑杆(7)的自由端分别设置有滑块(9)与滑轨(8)滑动配合，两根所述支撑杆(7)、两个所述滑轨(8)、两个所述滑块(9)位于同一平面上。

专利名称：一种物料运送小车专利类型：实用新型专利
发明人：林纪良,娄正秀,钟林源申请号：CN201720305684.5申请日：20170327
公开号：CN206782694U
公开日：
20171222
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种物料运送小车，解决了现有的物料分拣是通过工人来完成，分拣效率比较低的缺陷，包括车架、设置于车架两侧下部的用于支撑的滚轮组、设置于车架两侧上部的两辊轴、张紧于两辊轴之间的首尾封闭连接的支撑带及驱动辊轴转动的伺服电机。

运送小车用来装载物品，随着运送小车的移动，将物品转移到对应的出料台，并通过支撑带的转动，将物品转移到出料台，伺服电机控制支撑带的移动，物品装载后通过伺服电机控制支撑带移动，可以将物品转移到运送小车的中间部位，支撑更加安全，避免运送小车移动过程物品掉落，运送小车连续运转，提高分拣效率。

申请人：杭州娃哈哈精密机械有限公司
地址：310000 浙江省杭州市市辖区经济技术开发区14号大街5号7幢1-2层
国籍：CN
代理机构：杭州杭诚专利事务所有限公司
更多信息请下载全文后查看。

专利名称：一种物流搬运小车专利类型：实用新型专利
发明人：胡峰,南天树,戴云笛申请号：CN201921952347.0申请日：20191113
公开号：CN211364761U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种物流搬运小车，包括车架，所述车架底部安装有四个车轮模组，所述车架顶面设置有顶升托板，所述车架内设置有顶面开口的安装腔，所述安装腔中设置有顶升座，所述顶升座上安装有用于驱动顶升托板上下运动的顶升驱动装置。

本实用新型所公开的搬运小车更加适用于狭小、复杂的工作空间。

通过动力机构驱动主动齿盘转动，从而驱动转动丝杆转动，从而带动螺母套筒在车架内上升或下降，通过螺母套筒可以支撑顶升拖板上下运动，起到承载货物的作用，整个升降过程操作简便，需要的力矩小，而且运行平稳。

申请人：湖北迈睿达供应链股份有限公司
地址：430000 湖北省武汉市经济技术开发区沌口街民营科技工业园七区9号厂房
国籍：CN
代理机构：武汉红观专利代理事务所(普通合伙)
代理人：张文俊
更多信息请下载全文后查看。

专利名称：一种自动对接物料小车专利类型：实用新型专利
发明人：方中甲
申请号：CN201920633459.3
申请日：20190506
公开号：CN209989009U
公开日：
20200124
专利内容由知识产权出版社提供
摘要：本实用新型提供一种自动对接物料小车，包括物料移动平台、小车升降机构、柔性旋转机构和保护罩，所述物料移动平台包括接油盘和物料托盘，所述接油盘两个相对侧面设置立板，接油盘两立板内侧设置倍速链条，倍速链条相对一侧设置倍速链条安装板，所述小车升降机构包括小车、电动推杆和升降支架，所述升降支架由两个连杆组成，升降支架的两个连杆在连杆中间铰接，升降支架的两个连杆远离小车一端通过支架固定件和滚轮导向槽活动连接上固定板，小车顶部设置两个升降支架，物料移动平台通过柔性旋转机构连接上固定板上平面，所述柔性旋转机构包括钢珠上顶板、钢珠下底板、钢珠支撑板、弹簧和钢珠。

本实用新型的有益效果是替代人工运输，实现精准对接。

申请人：塔诺智能科技(苏州)有限公司
地址：215131 江苏省苏州市相城区经济技术开发区澄阳街道澄阳路116号阳澄湖国际科技创业园2号楼
国籍：CN
代理机构：天津协众信创知识产权代理事务所(普通合伙)
代理人：刘斌
更多信息请下载全文后查看。

专利名称：一种安全性高的物料搬运小车
专利类型：发明专利
发明人：刘绍亚,吴继春,王红辉,熊任上,王晟垚申请号：CN201911253691.5
申请日：20191209
公开号：CN111003042A
公开日：
20200414
专利内容由知识产权出版社提供
摘要：本发明涉及机械设备领域，更具体地说，是一种安全性高的物料搬运小车，包括车身、前轮支架、后轮支架和升降台，车身的下表面固定连接有前轮支架、后轮支架，车身内部中空，车身的内部安装有活动板，车身的上表面安装有菱形伸缩机构，菱形伸缩机构的顶部安装有升降台，升降台的上表面开设有滑槽，滑槽的内部安装有双向丝杆，双向丝杆上套设有夹持滑块，夹持滑块的上表面固定连接有固定板，固定板的侧壁安装有夹持机构，将物料放置在升降台上，利用夹持机构夹紧物料，使物料保持稳定，大大提高了安全性，在装卸物料时，通过控制升降台升降，调节升降台的高度，便于装卸物料，通过设置活动板，可以根据实际需求扩大本装置放置物料的面积。

申请人：湖南沃峰智能科技有限公司
地址：412007 湖南省株洲市天元区中达路9号企业会所(智尚科技大厦)2楼24号
国籍：CN
代理机构：北京艾皮专利代理有限公司
代理人：郭童瑜
更多信息请下载全文后查看。

专利名称：仓库货物搬运用小车专利类型：实用新型专利
发明人：侯睿娴
申请号：CN201620893771.2申请日：20160816
公开号：CN206288543U
公开日：
20170630
专利内容由知识产权出版社提供
摘要：一种仓库货物搬运用小车，导向杆设置有第一导向套和第二导向套，第一导向套的左端和右端分别固接有第一连接板和夹板，第二导向套的左端和右端分别固定回连接有第二连接板和铲板；导向杆顶端设置有水平的限位横梁，限位横梁两侧设有第三电动推杆和第四电动推杆，第三电动推杆和第四电动推杆的底座均与限位横梁的下端面固接，第三电动推杆的杆头通过轴承座与第一连接板的上端面固接，第四电动推杆的杆头通过轴承座与夹板的上端面固接；第一电动推杆和第二电动推杆的底座分别与第二连接板的上端面和铲板上端面左部固接，第一电动推杆和第二电动推杆的杆头各自通过轴承座分别与第一连接板和夹板的下端面固接。

该小车能自动化地实现取放货操作。

申请人：侯睿娴
地址：221000 江苏省徐州市铜山新区银山路东、珠江路北
国籍：CN
代理机构：徐州市淮海专利事务所
代理人：董洁
更多信息请下载全文后查看。
