实验一MATLAB 在控制系统模型建立与仿真中地应用一、MATLAB 基本操作与使用1. 实验目地1)熟悉MATLAB工作环境平台及其各个窗口,掌握MATLAB 语言地基本规定,MATLAB图形绘制功能、M 文件程序设计.2) 学习使用MATLAB控制系统工具箱中线性控制系统传递函数模型地相关函数.2. 实验仪器PC计算机一台,MATLAB软件1套3. 实验内容1) MATLAB工作环境平台Command Window图1 在英文Windows 平台上地MATLAB6.5 MATLAB工作平台①命令窗口（Command Window）命令窗口是对 MATLAB 进行操作地主要载体,默认地情况下,启动MATLAB 时就会打开命令窗口,显示形式如图 1 所示.一般来说,MATLAB地所有函数和命令都可以在命令窗口中执行.掌握 MALAB 命令行操作是走入 MATLAB 世界地第一步.命令行操作实现了对程序设计而言简单而又重要地人机交互,通过对命令行操作,避免了编程序地麻烦,体现了MATLAB 所特有地灵活性.p1Ean。

在运行MATLAB后,当命令窗口为活动窗口时,将出现一个光标,光标地左侧还出现提示符“>>”,表示MATLAB正在等待执行命令.注意：每个命令行键入完后,都必须按回车键！DXDiT。

当需要处理相当繁琐地计算时,可能在一行之内无法写完表达式,可以换行表示,此时需要使用续行符“…”否则 MATLAB 将只计算一行地值,而不理会该行是否已输入完毕.使用续行符之后 MATLAB 会自动将前一行保留而不加以计算,并与下一行衔接,等待完整输入后再计算整个输入地结果.在 MATLAB 命令行操作中,有一些键盘按键可以提供特殊而方便地编辑操作.比如：“↑”可用于调出前一个命令行,“↓”可调出后一个命令行,避免了重新输入地麻烦.当然下面即将讲到地历史窗口也具有此功能.jLBHr。

②历史窗口（Command History）历史命令窗口是 MATLAB6 新增添地一个用户界面窗口,默认设置下历史命令窗口会保留自安装时起所有命令地历史记录,并标明使用时间,以方便使用者地查询.而且双击某一行命令,即在命令窗口中执行该命令.xHAQX。

MATLAB 实验报告3 控制系统仿真1、一个传递函数模型： )6()13()5(6)(22++++=s s s s s G 将该传递函数模型输入到MATLAB 工作空间。

num=6*[1，5];den=conv(conv([1，3，1]，[1，3，1])，[1，6]);tf(num,den)2、 若反馈系统为更复杂的结构如图所示。

其中2450351024247)(234231+++++++=s s s s s s s s G ，s s s G 510)(2+=，101.01)(+=s s H 则闭环系统的传递函数可以由下面的MATLAB 命令得出：>> G1=tf([1,7,24,24],[1,10,35,50,24]);G2=tf([10,5],[1,0]);H=tf([1],[0.01,1]);G_a=feedback(G1*G2,H)得到结果：Transfer function:0.1 s^5 + 10.75 s^4 + 77.75 s^3 + 278.6 s^2 + 361.2 s + 120 -------------------------------------------------------------------- 0.01 s^6 + 1.1 s^5 + 20.35 s^4 + 110.5 s^3 + 325.2 s^2 + 384 s + 1203、设传递函数为：61166352)(2323++++++=s s s s s s s G 试求该传递函数的部分分式展开num=[2,5,3,6];den=[1,6,11,6];[r,p,k]=residue(num,den)图 复杂反馈系统4、给定单位负反馈系统的开环传递函数为：)7()1(10)(++=s s s s G 试画出伯德图。

利用以下MATLAB 程序，可以直接在屏幕上绘出伯德图如图20。

>> num=10*[1,1];den=[1,7,0];bode(num,den)5、已知三阶系统开环传递函数为：)232(27)(23+++=s s s s G画出系统的奈氏图，求出相应的幅值裕量和相位裕量，并求出闭环单位阶跃响应曲线。

《MATLAB与控制系统仿真》实验报告一、实验目的本实验旨在通过MATLAB软件进行控制系统的仿真，并通过仿真结果分析控制系统的性能。

二、实验器材1.计算机2.MATLAB软件三、实验内容1.搭建控制系统模型在MATLAB软件中，通过使用控制系统工具箱，我们可以搭建不同类型的控制系统模型。

本实验中我们选择了一个简单的比例控制系统模型。

2.设定输入信号我们需要为控制系统提供输入信号进行仿真。

在MATLAB中，我们可以使用信号工具箱来产生不同类型的信号。

本实验中，我们选择了一个阶跃信号作为输入信号。

3.运行仿真通过设置模型参数、输入信号以及仿真时间等相关参数后，我们可以运行仿真。

MATLAB会根据系统模型和输入信号产生输出信号，并显示在仿真界面上。

4.分析控制系统性能根据仿真结果，我们可以对控制系统的性能进行分析。

常见的性能指标包括系统的稳态误差、超调量、响应时间等。

四、实验步骤1. 打开MATLAB软件，并在命令窗口中输入“controlSystemDesigner”命令，打开控制系统工具箱。

2.在控制系统工具箱中选择比例控制器模型，并设置相应的增益参数。

3.在信号工具箱中选择阶跃信号，并设置相应的幅值和起始时间。

4.在仿真界面中设置仿真时间，并点击运行按钮，开始仿真。

5.根据仿真结果，分析控制系统的性能指标，并记录下相应的数值，并根据数值进行分析和讨论。

五、实验结果与分析根据运行仿真获得的结果，我们可以得到控制系统的输出信号曲线。

通过观察输出信号的稳态值、超调量、响应时间等性能指标，我们可以对控制系统的性能进行分析和评价。

六、实验总结通过本次实验，我们学习了如何使用MATLAB软件进行控制系统仿真，并提取控制系统的性能指标。

通过实验，我们可以更加直观地理解控制系统的工作原理，为控制系统设计和分析提供了重要的工具和思路。

七、实验心得通过本次实验，我深刻理解了控制系统仿真的重要性和必要性。

MATLAB软件提供了强大的仿真工具和功能，能够帮助我们更好地理解和分析控制系统的性能。

基于MATLAB控制系统的仿真与应用毕业设计论文目录一、内容概括 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 研究目的和内容 (5)二、MATLAB控制系统仿真基础 (7)三、控制系统建模 (8)1. 控制系统模型概述 (10)2. MATLAB建模方法 (11)3. 系统模型的验证与校正 (12)四、控制系统性能分析 (14)1. 稳定性分析 (14)2. 响应性能分析 (16)3. 误差性能分析 (17)五、基于MATLAB控制系统的设计与应用实例分析 (19)1. 控制系统设计要求与方案选择 (20)2. 基于MATLAB的控制系统设计流程 (22)3. 实例一 (23)4. 实例二 (25)六、优化算法在控制系统中的应用及MATLAB实现 (26)1. 优化算法概述及其在控制系统中的应用价值 (28)2. 优化算法介绍及MATLAB实现方法 (29)3. 基于MATLAB的优化算法在控制系统中的实践应用案例及分析对比研究31一、内容概括本论文旨在探讨基于MATLAB控制系统的仿真与应用，通过对控制系统进行深入的理论分析和实际应用研究，提出一种有效的控制系统设计方案，并通过实验验证其正确性和有效性。

本文对控制系统的基本理论进行了详细的阐述，包括控制系统的定义、分类、性能指标以及设计方法。

我们以一个具体的控制系统为例，对其进行分析和设计。

在这个过程中，我们运用MATLAB软件作为主要的仿真工具，对控制系统的稳定性、动态响应、鲁棒性等方面进行了全面的仿真分析。

在完成理论分析和实际设计之后，我们进一步研究了基于MATLAB 的控制系统仿真方法。

通过对仿真模型的建立、仿真参数的选择以及仿真结果的分析，我们提出了一种高效的仿真策略。

我们将所设计的控制系统应用于实际场景中，通过实验数据验证了所提出方案的有效性和可行性。

本论文通过理论与实践相结合的方法，深入探讨了基于MATLAB 控制系统的仿真与应用。

基于MATLAB控制系统的仿真与应用毕业设计论文目录1. 内容概述 (2)1.1 研究背景与意义 (2)1.2 国内外研究现状 (4)1.3 研究内容与目标 (5)1.4 论文结构安排 (6)2. 控制系统基本原理 (7)2.1 控制系统概述 (8)2.2 线性控制理论 (10)2.3 线性离散控制系统 (11)2.4 系统仿真方法 (12)3. MATLAB控制系统仿真模块设计 (13)3.1 MATLAB环境介绍 (15)3.2 控制系统基本模块设计 (17)3.3 控制策略实现 (18)3.4 仿真界面设计 (20)4. 控制系统仿真案例分析 (21)4.1 单输入单输出系统仿真 (22)4.2 多输入多输出系统仿真 (23)4.3 非线性控制系统仿真 (25)4.4 实际工程应用案例 (27)5. 控制系统性能分析与优化 (28)5.1 控制系统性能指标 (30)5.2 系统性能仿真分析 (32)5.3 性能优化方法研究 (33)5.4 优化效果验证 (34)6. 系统实现及验证 (36)6.1 系统设计实现 (37)6.2 仿真实验与结果分析 (39)6.3 系统测试与验证 (41)6.4 误差分析及解决方案 (42)1. 内容概述本文介绍了控制系统建模的基本理论和MATLAB建模方法，通过实例演示了如何利用MATLAB进行系统建模与仿真，包括线性系统、非线性系统以及多变量系统的建模与仿真。

论文详细阐述了基于MATLAB的控制器设计方法，包括PID控制器、模糊控制器、神经网络控制器等，通过实例分析了不同控制器的设计过程与应用效果。

本文对控制系统稳定性分析进行了深入研究，包括奈奎斯特准则、Bode图、Nyquist图等分析方法，并通过MATLAB工具箱实现了稳定性分析的自动化。

论文探讨了MATLAB在实时仿真与测试方面的应用，介绍了Simulink仿真平台，并通过实际案例演示了MATLAB在嵌入式系统仿真、硬件在环仿真等场景中的应用。

毕业设计（论文）题目基于MATLAB控制系统仿真应用研究系别信息工程系专业名称电子信息工程毕业设计（论文）任务书I、毕业设计(论文)题目：基于MATLAB的控制系统仿真应用研究II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：原始资料：（1）MATLAB语言。

（2）控制系统基本理论。

设计技术要求：（1）采用MATLAB仿真软件建立控制系统的仿真模型，进行计算机模拟，分析整个系统的构建，比较各种控制算法的性能。

（2）利用MATLAB完善的控制系统工具箱和强大的Simulink动态仿真环境，提供用方框图进行建模的图形接口，分别介绍离散和连续系统的MATLAB和Simulink仿真。

III、毕业设计(论文)工作内容及完成时间：第01～03周：查找课题相关资料，完成开题报告，英文资料翻译。

第04～11周：掌握MATLAB语言，熟悉控制系统基本理论。

第12～15周：完成对控制系统基本模块MATLAB仿真。

第16～18周：撰写毕业论文，答辩。

Ⅳ、主要参考资料：[1] 《MATLAB在控制系统中的应用》，张静编著，电子工业出版社。

[2]《MATLAB在控制系统应用与实例》，樊京，刘叔军编著，清华大学出版社。

[3]《智能控制》，刘金琨编著，电子工业出版社。

[4]《MATLAB控制系统仿真与设计》，赵景波编著，机械工业出版社。

[5]The Mathworks,Inc.MATLAB-Mathemmatics(Cer.7).2005.信息工程系电子信息工程专业类 0882052 班学生（签名）：填写日期：年月日指导教师（签名）：助理指导教师(并指出所负责的部分)：信息工程系（室）主任（签名）：学士学位论文原创性声明本人声明，所呈交的论文是本人在导师的指导下独立完成的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含法律意义上已属于他人的任何形式的研究成果，也不包含本人已用于其他学位申请的论文或成果。

对本文的研究成果作出重要贡献的个人和集体，均已在文中以明确方式表明。

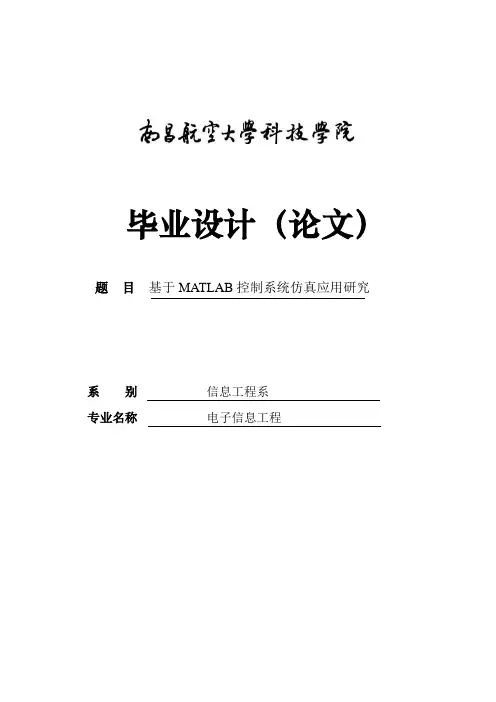

毕业设计（论文）题目基于MATLAB控制系统仿真应用研究系别信息工程系专业名称电子信息工程班级学号088205227学生姓名蔚道祥指导教师罗艳芬二O一二年五月毕业设计（论文）任务书I、毕业设计(论文)题目：基于MATLAB的控制系统仿真应用研究II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：原始资料：（1）MATLAB语言。
