武汉理工大学《机械设计》复习题库

2019年硕士研究生入学考试模拟题课程代码：837 课程名称：机械设计（A）一、填空题（每空1分，共20分）1.影响齿根弯曲应力的主要几何参数是和，影响弯曲疲劳极限σσFFll ll ll的主要因素是和。

2.蜗杆传动中，当其他条件不变，蜗杆头数ZZ1增加，则传动效率3.带传动中，两带轮直径一定，中心距a增大，则包角，因而承载能力。

4.套筒滚子链中，滚子的作用是。

5.代号为7312C的轴承的内径是，公称接触角是。

6.螺纹连接预紧的目的是为了。

7.普通圆柱蜗杆传动变位的目的是、和，变位后蜗轮分度圆直径应蜗轮的节圆直径。

8.某单向回转工作的转轴，考虑启动、停车及载荷不平稳的影响，其危险截面处的切应力应为应力。

9.普通平键的工作表面是，键的横截面尺寸根据和选取。

10.带轮是采用轮辐式、腹板式还是实心式，主要取决于。

二、判断题（每题1分，共10分）1.代号为3215的轴承，轴承类型为角接触球轴承。

2.传动轴只传递转矩，不承受弯矩或弯矩很小。

3.将轴的材料从碳素钢换成合金钢可以提高刚度和强度。

4.一对相互啮合的大小齿轮，接触应力和弯曲应力都相等。

5.平键连接和锲形键连接都是紧连接。

6.自行车掉链子是因为铰链磨损。

7.滚动轴承的基本额定寿命是指同一批轴承，在相同条件下90%的轴承所能达到的寿命。

8.带传动中，由于打滑导致传动比不准确。

9.小齿轮的齿宽应该稍大于大齿轮的齿宽。

10.非液体磨擦滑动轴承的主要失效形式为轴承材料的塑性变形。

三、简答题（每题5分，共35分）1.影响链传动内部动载荷的因素有哪些，应该如何较少内部动载荷？2.简述V带传动中的锲形效应。

3.动压油膜形成的必要条件有哪些？简述径向滑动轴承动压油膜的形成过程。

4.轴的强度计算有哪些方法？各适用于什么场合？5.滚动轴承密封的目的是什么，并简述有哪些密封方式？6.蜗杆传动为什么需要进行热平衡计算？7.齿轮常见的失效形式有哪些？四、计算题（每题20分，共60分）1.如下图所示手动绞车采用蜗杆转动。

六、在图示轮系中,已知各轮的齿数为ｚ１=30,ｚ２=ｚ4= 40,z3=120,ｚ5=30,z6=110。

试求该轮系的传动比i16。

(16分)七、图示轴选用圆锥滚子轴承，正装。

已知R1=1800N，R2=3600N，轴向外载荷AF =500N，（方向如图示）。

求两轴承所受轴向载荷A1，A2大小与方向（方向在图上标明）。

(圆锥滚子轴承的内部轴向力S=RY2，Y=1.8)（12分）。

八、图中结构设计错误处已经标出序号，按序号一一说明错误原因。

（14分）。

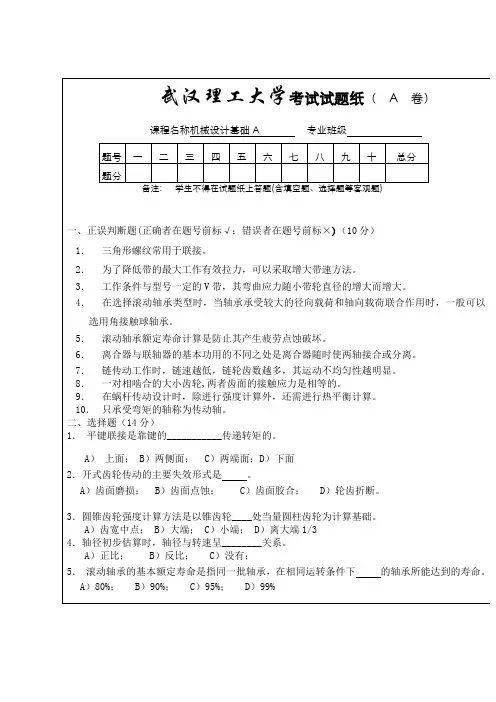

武汉理工大学教务处试题标准答案及评分标准用纸| 课程名称机械设计基础A （ A 卷） | 一、（各1分）1. √2. √3. ×4. √5. √6. √7. ×8. √9. √ 10. ×装 二、（各2分）| 1.B 2.A 3.A 4.B 5.B 6.A 7.B | 三、1．深沟球轴承(2分)。

40mm(2分) | 2. 3/n p c d(2分), 321倍(2分)| 3. 按接触疲劳强度设计(2分)，弯曲疲劳强度校核(2分) 钉 四、F=3x8-2x10- 2= 2 , A 处—复合铰链(3分)，I 或J 处—虚约束(3分) (1) (1) (1) (1) | （误判局部自由度不倒扣分）五、（力下标不写扣1分）解释：（1）齿轮1右旋(2分)，齿轮2左旋(2分)（2）齿轮1轴向力水平向左(2分)，齿轮2轴向力水平向右(2分)，齿轮3 轴向力水平向左(2分)齿轮4轴向力垂直纸面向内(2分)| 六、 34122112-=-==zz n n i ， (3) (1) (2)53646336z z zz n n n n i H H H=--=， 266361121n n i i HH==-=(1) (3) (3) 33.732261216-=-==H i i i （3分） 七、N YR S 500211==（1分） NYR S 1000222==（1分）|NS N F S A 500150012==+ （3分） 轴承1压紧，轴承2放松（3分）,150021N F S A A =+=（2分） ,100022N S A ==（2分）八、（意思答对即可，文字不要求相同；错误指出即可）（各2分）1)轴肩过高挡住了内圈，轴承不便于折卸； 2)两边均有轴肩，齿轮无法安装；3)键的顶面应与轮毂槽底面有间隙，且轮毂槽应开通， 轴上键槽处应有局部剖视；（也可说明两键不在同一方位，不便于加工。

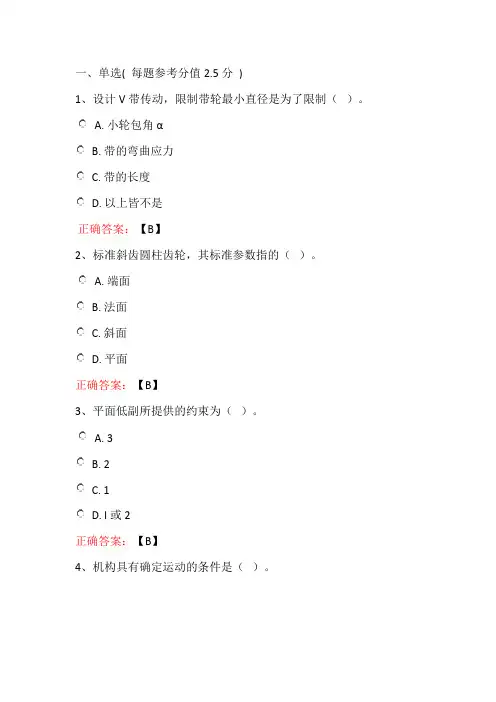

一、单选( 每题参考分值2.5分)1、设计V带传动，限制带轮最小直径是为了限制（）。

A. 小轮包角αB. 带的弯曲应力C. 带的长度D. 以上皆不是正确答案：【B】2、标准斜齿圆柱齿轮，其标准参数指的（）。

A. 端面B. 法面C. 斜面D. 平面正确答案：【B】3、平面低副所提供的约束为（）。

A. 3B. 2C. 1D. l或2正确答案：【B】4、机构具有确定运动的条件是（）。

A. 自由度>1B. 自由度<1C. 自由度=1D. 自由度≧1且等于原动件数正确答案：【D】5、滚动轴承的基本额定寿命是指________的轴承发生点蚀,________的轴承未发生点蚀破坏前的总转数或工作小时数。

（）A. 5%,95%B. 10%,90%C. 20%,80%D. 50%,50正确答案：【B】6、一对渐开线直齿圆柱齿轮啮合传动时，两轮的（）总是相切并相互作纯滚动。

A. 基圆B. 分度圆C. 齿顶圆D. 节圆正确答案：【D】7、凸轮机构中，若从动件的运动规律是等速运动规律，则该机构将产生（）冲击。

A. 刚性B. 揉性C. 不产生冲击D. 无穷大冲击正确答案：【A】8、对心直动尖顶盘状凸轮机构的推程压力角超过许用值时，可采用的措施是（）。

A. 增大基圆半径B. 改用滚子推杆C. 改变凸轮转向D. 减小滚子半径正确答案：【A】9、标准直齿圆柱齿轮不根切的最小齿数是（）。

A. 20B. 17C. 23D. 20正确答案：【B】10、曲柄摇杆机构中，摇杆为主动件时，（）死点位置。

A. 不存在B. 曲柄与连杆共线时为C. 摇杆与连杆共线时为D. 曲柄与机架共线时为正确答案：【B】11、标准直齿圆柱齿轮不根切的最小齿数是（）。

A. 20B. 17C. 23D. 30正确答案：【B】12、渐开线齿轮传动的轴承磨损后，中心距变大，这时传动比将（）。

A. 增大B. 减小C. 不变D. 可能增大也可能减小正确答案：【C】13、平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）。

试卷一一单项选择题( ) 1 标准直齿圆柱齿轮的齿数 Z________ ，齿轮会发生根切。

A大于27 B小于17 C大于21 D小于23( ) 2 齿轮传动中，采用符号__________ 表示齿宽系数。

A k vB Z H CΨd D kβ( ) 3 当转速一定时，欲减小链传动的运动不均匀性，可以采取 ________措施。

A p ↑和z 1 ↓B p ↑和z 1 ↑C p ↓和z 1 ↑D p ↓和z 1 ↓( ) 4 普通平键联接的工作面是___________ 。

A 顶面B 侧面C 底面D 点蚀( ) 5 带传动中，若增大V带传动的带长，带传动的承载能力。

A 增大B 减小C 没有影响D 可能增大或减小( ) 6 为了避免降低滑动轴承的承载能力 , 轴瓦上的油孔和油槽应开在_________________.A 轴承的承载区B 轴承的非承载区或受力较小的区域C 受力较大的区域D 任意位置( ) 7 齿轮传动的接触强度计算的许用应力公式中用表示寿命系数。

A Z EB ZεC Z HD Z N( ) 8 某机床微调机构用螺纹实现 , 调整螺纹应采用 _____________.A 管螺纹 Ｂ 细牙普通螺纹 C 梯形螺纹 D 粗牙普通螺纹( ) 9 _________可以作为蜗杆的材料。

A 钢B 青铜C 黄铜D 灰铸铁( ) 10 滚动轴承的基本额定寿命是指 _________ 的轴承发生点蚀 ,_______ 的轴承未发生点蚀破坏前的总转数或工作小时数 .A 5% ,95%;B 10%, 90%;C 20%,80%;D 50% ,50%.二填空题1 V 带型号越大 , 承载能力越高 , 但绕过带轮时的和 _________ 应力也增大。

2 轴承代号为 7203 表示的轴承内径是 mm, 轴承的类型为_______ 的轴承。

3 斜键是依靠键顶面和轮毂间的 ____________ 力来传递载荷的。

考试复习重点资料（最新版）资料见第二页封面第1页第二章 平面机构的结构分析思考题及练习题1.何谓构件？何谓运动副、运动副元素、高副、低副？运动副是如何进行分类的？2.机构运动简图有何用处？它能表示出原机构哪些方面的特征？如何绘制机构运动简图?3.机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？4.在计算机构的自由度时，应注意哪些事项？通常在哪些情况下存在虚约束？5.试判定图2-1a、b的构件组合体能否运动？若使它们成为具有确定运动的机构，在结构上如何改进？图2-16.如图2-2所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动筒图。

分析其是否能实现设计意图？并提出修改方案。

图2-27.试绘出图图2-3偏心油泵机构的运动简图 (其各部分尺寸由图上量取)。

该油泵的偏心轮1 绕固定轴心A转动，外环2上的叶片a在可绕轴心C转动的圆柱3中滑动。

当偏心轮1按图示方向连续回转时，可将右侧输入的油液由左侧泵出。

图2–3 图2-48.如图图2-4所示活塞泵机构中，3为扇形齿轮，4为齿条活塞，5为缸体。

当轮1回转时，活塞在气缸中往复运动。

试绘制该机构的运动简图，并计算其自由度。

9.图2-5所示油泵机构中，1为曲柄，2为活塞杆，3为缸休，4为机架。

试绘制该机构的运动简图，并计算其自由度。

10.图2-6所示冲床刀架机构中，当偏心轮2绕固定中心4转动时，构件2绕活动中心C摆动，同时带动刀架3上下移动。

B点为偏心轮的几何中心。

试绘制该机构的运动简图，并计算其自由度。

图2–5 图2-611.如图2–7所示为一小型压力机。

图中齿轮1与偏心轮1'为同—构件，绕固定轴心O连续转动。

在齿轮5上开有凸轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C轴上下摆动。

武汉理工大学2014年《机械设计+机械原理》考研模拟试题一编写：亿研考研团队一.判断题（正确的在题后括号内填“T”，错误的填“F”，共15分）1、在铰链四杆机构中，通过取不同构件作为机架，则可以分别得到曲柄摇杆机构、双曲柄机构和双摇杆机构。

（ F ）杆长和条件2、在转动副和移动幅中都存在复合铰链。

（F ）只有转动副中有3、槽轮机构的运动系数 不会等于零或1。

（T ）0和1之间4、一只直齿轮和一只斜齿轮，只要满足两者的模数和压力角相等就可以正确啮合。

（F ）5、渐开线上个点的压力角不同，其中基圆上的压力角为0 。

（T ）6、硬齿面齿轮只可能产生轮齿折断，不会产生齿面点蚀。

（ F ）7、带速越高，产生的离心应力越大，因此应将带传动布置在多级传动的低速级。

（F ）带传动要考虑载荷8、平键连接结构简单、装拆容易、对中性好，但不能够同时承受径向力和轴向力。

（T ）9、设计圆柱齿轮传动时，通常使小齿轮的尺宽略大于大齿轮的尺宽，主要是为了提高小齿轮的强度。

（F ）10、滚动轴承内座圈与轴颈的配合，通常采用基孔制。

（T ）11、万向联轴器既能用于两轴线有较大位移的场合，也能用于有较大径向位移的场合。

（T ）12、螺纹联接中，有时在一个螺栓上拧上两个螺母，目的是为了增加受载螺纹的圈数，有利于提高螺栓的强度。

（ F ）提高螺母强度。

13、实际的轴多做成阶梯形，主要是为了减轻轴的重量，降低制造费用。

（F ）14、在多根三角带传动中，当一根带失效时，应将所有带更换。

（T ）15、链传动中，当主动链轮匀速转动时，链速是变化的，但链传动的平均传动比恒定不变（T）二.选择题（每小题2分，共20分）1.下面哪种情况下，存在死点 D 。

A、双曲柄机构；B、对心曲柄滑块机构，曲柄主动；C、曲柄摇杆机构，曲柄主动；D、曲柄摇杆机构，摇杆主动。

2.最适合凸轮高速运转的从动件运动规律是 C 。

A、等速运动；B、等加速运动与等减速运动；C、简谐运动；D、摆线运动。

变应力循环特性的变化范围为：-1~1R=-1 称为对称循环应力；R=0 称为脉动循环应力；R=1 称为静应力通常典型的应力变化规律有：1）变应力的循环特性不变；2）变应力的平均盈利不变3）变应力的最小应力不变机械零件的主要失效形式有：根断表面压碎表面点蚀塑性变形过量弹性形变共振过热和过量磨损等平键按用途分为平键导键滑键普通平键用于静联接，即轴与轴上零件之间没有先对移动。

按端部形状不同分为A型（圆头）B型（平头）C型（单圆头）3种导键和滑键均用于动联接。

导键适用于轴上零件轴向位移量不大的场合；滑键用于轴上零件轴向位移较大的场合。

平键的宽度应根据轴的直径选取润滑剂的主要作用是减小抹茶，磨损，降低工作表面温度。

常用的润滑剂有：液体润滑剂，半固体润滑剂，固体润滑剂，气体润滑剂径向滑动轴承动压油膜的形成过程静止时，轴与轴承孔自然形成油楔；刚启动，速度低。

由于轴径与轴承之间摩擦，轴承沿轴承孔上爬。

随着速度增大，被轴径带动起来的润滑油进入楔形间隙并产生东亚力将轴径推离，形成动压油膜。

提高螺纹连接强度的措施有：1.改善螺纹牙间的载荷分配;2.减小螺栓的应力幅3.采用合理的制造工艺（冷镦，液压，冷作硬化）4.避免附加弯曲应力5.减小应力集中的影响6.氰化氮化，喷丸等表面硬化处理改善螺纹牙间的载荷分配，避免附加弯曲应力是针对静强度，其余是疲劳强度当螺纹公称直径，牙型角，螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能好螺纹联接的主要类型有1.螺栓联接，常用语被联接件不太厚和周边有足够装配空间的场合2.双头螺栓联接，用于常装拆或结构上受限制不能采用螺栓联接的场合3.螺钉联接，用于不经常装拆联接的场合4.紧定螺钉联接，多用于轴和轴上零件的联结，可传递不大的力和转矩对于普通螺栓组联接，当被联接件受横向工作载荷作用时，其螺栓本身主要受拉应力。

带传动中的两种滑动弹性滑动：带传动中，拉力差使带的弹性型变量变动，而引起带与带轮之间的相对滑动，称为弹性滑动。

.武汉理工大学 《机械设计基础》考试试题 (A 卷) 站点： 姓名： 专业： 层次第一部分 选择题 （共40分）一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．如图所示，卷扬机传动简图序号3中支承低速级大齿轮的轴称为（ ）A ．零件B ．机构C ．机器D ．构件2．图示为一机构模型，其对应的机构运动简图为（ ）A ．图aB ．图bC ．图cD ．图d3．在曲柄滑块机构中，若取曲柄为机架时，则可获得（ ）A ．曲柄转动导杆机构B ．曲柄摆动导杆机构C ．摆动导杆滑块机构D ．移动导杆机构4．在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（ ）A ．减小凸轮基圆半径B ．增大凸轮基圆半径C ．减小平底宽度D ．增加平底宽度5．能满足超越要求的机构是（）A．外啮合棘轮机构B．内啮合棘轮机构C．外啮合槽轮机构D．内啮合槽轮机构6．在被联接件之一的厚度较大，且需要经常装拆的场合，易采用（）A．普通螺栓联接B．双头螺栓联接C．螺钉联接D．紧定螺钉联接7．标准普通平键联接的承载能力，通常取决于（）A．键、轮毂和轴中较弱者的挤压强度B．轴、轮毂中较弱者的挤压强度C．键、轴中较弱者的挤压强度D．键、轮毂中较弱者的挤压强度8．带传动的主要失效形式是带的（）A．疲劳断裂和打滑B．磨损和打滑C．胶合和打滑D．磨损和疲劳断裂9．在载荷较大的带传动中，若希望价格便宜些，则应优先选用（）A．圆带B．多楔带C．V带D．平带10．渐开线齿轮的齿根圆（）A．总是小于基圆B．总是等于基圆C．总是大于基圆D．有时小于基圆，有时大于基圆11．一对受稳定载荷作用并单向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为（）A．对称循环变应力B．脉动循环变应力C．不变化的静应力D．无规律变应力12．为了实现两根相交轴之间的传动，可以采用（）A．蜗杆传动B．斜齿圆柱齿轮传动C．直齿锥齿轮传动D．直齿圆柱齿轮传动13．开式蜗杆传动的主要失效形式是（）A．轮齿折断和齿面胶合B．齿面磨损和轮齿折断C．齿面点蚀和齿面磨损D．齿面胶合和齿面点蚀14．联轴器和离合器均具有的主要作用是（）A．补偿两轴的综合位移B．联接两轴，使其旋转并传递转矩C．防止机器过载D．缓和冲击和振动15．转轴在扭转切应力作用下，可能产生的失效形式是（）A．疲劳弯断或过量的扭转变形B．疲劳弯断或过量的弯曲变形C．疲劳扭断或过量的弯曲变形D．疲劳扭断或过量的扭转变形16．在不完全液体润滑径向滑动轴承的设计中，限制pv值的主要目的是防止轴承（）A．过度磨损B．塑性变形..C ．疲劳破坏D ．温升过高 17．载荷不大，多支点支承的轴系，宜选用（ ） A ．深沟球轴承B ．调心球轴承C ．角接触球轴承D ．圆柱滚子轴承 18．在下列滚动轴承的滚动体中，极限转速最高的是（ ） A ．圆柱滚子B ．球C ．圆锥滚子D ．球面滚子 19．机械运转的不均匀系数是衡量机械周期性速度波动大小的重要参数，其表达式为（ ）A ．min max ω-ωB ．min max min max ω+ωω-ωC ．m min max ωω-ωD ．min max min max ω-ωω+ω 20．安装飞轮不能达到调节机械非周期性速度波动目的的原因是（ ）A ．飞轮的作用只是“吸收”能量B ．飞轮的作用只是“释放”能量C ．它既不能创造出能量，也不能消耗能量D ．飞轮的作用只是“吸收”和“释放”能量第二部分 非选择题（共60分）二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

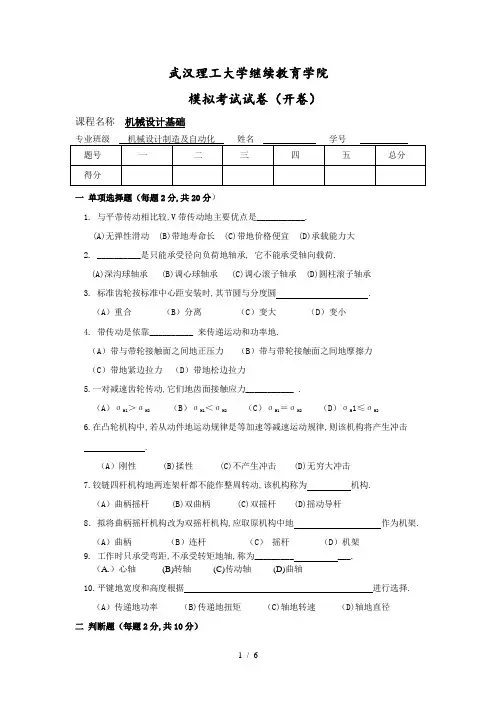

武汉理工大学继续教育学院模拟考试试卷（开卷）课程名称机械设计基础一单项选择题（每题2分,共20分）1. 与平带传动相比较,V带传动地主要优点是___________.(A)无弹性滑动 (B)带地寿命长 (C)带地价格便宜 (D)承载能力大2. __________是只能承受径向负荷地轴承, 它不能承受轴向载荷.(A)深沟球轴承 (B)调心球轴承 (C)调心滚子轴承 (D)圆柱滚子轴承3. 标准齿轮按标准中心距安装时,其节圆与分度圆 .（A）重合（B）分离（C）变大（D）变小4. 带传动是依靠__________ 来传递运动和功率地.（A）带与带轮接触面之间地正压力（B）带与带轮接触面之间地摩擦力（C）带地紧边拉力（D）带地松边拉力5.一对减速齿轮传动,它们地齿面接触应力___________ .（A）σH1＞σH2 （B）σH1＜σH2（C）σH1＝σH2（D）σH1≤σH26.在凸轮机构中,若从动件地运动规律是等加速等减速运动规律,则该机构将产生冲击.（A）刚性 (B)揉性 (C)不产生冲击 (D)无穷大冲击7.铰链四杆机构地两连架杆都不能作整周转动,该机构称为机构.（A）曲柄摇杆 (B)双曲柄 (C)双摇杆 (D)摇动导杆8．拟将曲柄摇杆机构改为双摇杆机构,应取原机构中地作为机架.（A）曲柄（B）连杆（C）摇杆（D）机架9. 工作时只承受弯距,不承受转矩地轴,称为_________ ___.（A.）心轴(B)转轴(C)传动轴(D)曲轴10.平键地宽度和高度根据进行选择.（A）传递地功率（B)传递地扭矩（C)轴地转速（D)轴地直径二判断题（每题2分,共10分）1. 在带传动和齿轮传动组成地多级传动中,带传动通常放在高速级. ( )2. 受轴向载荷地松螺栓联结时,螺栓只受拉应力作用. ( )3. 机构具有运动确定地条件是：自由度大于1. ( )4. 斜齿轮地当量地齿形相当于斜齿轮地法面齿形. ( )5. 当机构地行程速比系数K>1时,表明该机构具有急回特性 . ( ) 三 简答题（每题6分,共36分）1. 带传动地主要失效形式和设计准则是什么？2. 凸轮机构由哪几部分组成？何谓凸轮地基圆？3. 蜗杆传动地正确啮合条件是什么？4. 试说明轴承代号61206地含义.5. 在图示机构中,每个构件杆长如图示,L AB 为最短杆： 100（1）AD 为机架时,AB 做连架杆,是何种机构？ 90 （2）当AD 杆不做机架,而改AB 杆做机架时, 40 65是何种机构？（3）当AD 杆不做机架,而DC 杆做机架时（即AB 杆做连杆）,是何种机构？ 6.下图所示：采用什么对带轮和齿轮进行周向定位和轴向定位？四 计算题（每题7分,共28分）1. 计算自由度,并判断该机构运动是否确定.2. 如图所示,已知摆动导杆机构地行程速比系数 2K =,机架长度50ABl mm =,求曲柄地长度BC l .3. 已知图示轮系地各齿轮齿数,求轮系地传动比i 1H .4. 有一轴部件,其轴承为向心角接触球轴承,安装形式及尺寸关系如图所示.已知,100,1000N F N F a r ==轴承内部轴向力,7.0R S F F =径向动载荷系数及轴向动载荷系数分别为X=0.41,Y=0.85,轴承地基本额定动载荷C=11.2KN,温度系数,1=t f 载荷系数,1=P f 试求每个轴承地当量动载荷及轴承地基本额定寿命.五 受力分析（6分）如图所示传动系统,主动齿轮1地转动方向n 1和螺旋角旋向如图所示, 为使Ⅱ轴所受地轴向力较小： (1)试安排齿轮2地螺旋角旋向和蜗杆3地导程角旋向(用文字说明旋向并在图中画出)； (2)标出齿轮2和蜗杆3上地啮合点地三个分力地方向； (3)标出蜗轮地转向并说明蜗轮地螺旋角旋向.武汉理工大学继续教育学院模拟试题标准答案及评分标准←——课程名称： 机械设计基础一 单项选择题（每题2分,共20分）二 判断题（每题2分,共10分）三 简答题（每题6分,共36分）1 带传动地主要失效形式：打滑（2分）疲劳破坏（2分）设计准则：在保证带传动不发生打滑地前提下,充分发挥带传动地能力,并使传动带具有一定地疲劳强度和寿命.（2分）2 凸轮机构主要由凸轮,从动件和机架三个构件组成.基圆：以凸轮轮廓地最小向径o r 为半径地园称为基圆.（3分） 3 蜗杆传动地正确啮合条件：蜗杆地轴向模数与蜗轮地端面模数必须相等,或写12t m m m ⨯==（2分）蜗杆地轴向压力角与蜗轮地端面压力角必须相等,或写12t ααα⨯==（2分）蜗杆分度圆柱导程角与蜗轮分度圆柱螺旋角等值方向相同,或写λβ=方向相同（2分）4 6表示类型深沟球轴承（2分）12表示尺寸系列代号：宽度系列1,直径系列2（2分） 06表示内径6530d mm =⨯=（2分） 5100409065+<+（1）min 40l =做连架杆是曲柄摇杆机构（2分）（2）min l 杆做机架是双曲柄机构（2分） （3）min l 杆做连杆是双摇杆机构（2分）6 对带轮周向定位用键①,用轴端挡圈和轴肩做轴向定位（3分）对齿轮地周向定位用键④,用套筒和轴环做轴向定位.（3分） 四 计算题（每题7分,共28分）（1）32372912I h F n P P =--=⨯-⨯-=（5分）原动件有二个.2F = ∴该机构具有确定运动.（2分）（2）121180********K K θ--=︒=︒=︒++（2分） ψθ= 1302ψ=︒（2分）1s i n 3050252B C A Bl l m m =︒=⨯=（2分） （3）22311313122529145(1)(1)3028168Hm H H z z n n i n n z z -⨯==-=-=-⨯ 30n =11451168H n n ∴=-123168H i ∴=（4）解：受力简图如下：（1）求轴承地当量动载荷21,P P （5分） ① 求轴承地支反力21,R R F FN F F F N F F R r R r R 400)6001000(6005001000300500300121=-=-==⨯==② 求轴承地轴向力21,A A F FNN F F N N F F R S R S 2804007.07.04206007.07.02211=⨯===⨯==因为N F N N F F S a S 420380)100280(12=<=+=+ ,所以轴承2为压紧端,轴承1为放松端.放松端轴向力F A1等于本身地内部轴向力F S1 压紧端轴向力F A2, 为除本身内部轴向力F S2外,其余轴向力地代数和.NF F F N F F a S A S A 3204201211=-===③ 求轴承地当量动载荷21,P P()()()()111112222210.416000.8542060310.414000.85320432P R A P R A P f X F Y F N N P f X F Y F N N=+=⨯⨯+⨯==+=⨯⨯+⨯=因为 P1>P2 所以 P=P1 （2）求轴承地基本额定寿命 （2分）3366910111.21011010 6.410603t Cf L P ε⎛⎫⎛⎫⨯⨯===⨯ ⎪ ⎪⎝⎭⎝⎭转五 受力分析：（6分）解：Ft 2Fa 2Fr 2 Ft 3 Fa 3Fr 3 斜齿轮2 蜗杆3和涡轮4地螺旋角旋向均为左旋.。

我汉理工丈修考试试题烦（A卷）（闭卷）课程名称：机械设计基础（A）班级学号姓名__________一.选择题（每题1分，共20分）（选择正确答案填入横线上）1.曲柄摇杆机构若存在死点时，是_____ 与_____ 共线。

（A）曲柄（B）连杆（C）摇杆（D）机架2.直动平底从动件盘形凸轮机构（从动件导路与平底垂直），不汁摩擦时，其压力角 ____ 。

（A）永远等于CT （B）永远等于90°（C）随凸轮转角而变化3•设计凸轮机构，当凸轮角速度⑼和从动件运动规律已知时，_______ （A）基圆半径ro越大，压力角Q就越大（B）基圆半径ro越小，压力角仪就越大（C）滚子半径応越小，压力角仪就越小（D）滚子半径山越大, 压力角a就越小4.实际齿数相同，且当斜齿圆柱齿轮的螺旋角与直齿圆锥齿轮的分度圆锥角相等时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者复合齿形系数之间的关系为 ____ O（A）直齿圆柱齿轮的最大（B）斜齿圆柱齿轮的最大（C）直齿圆锥齿轮的最大（D）三者数值相同5•—对渐开线齿轮啮合传动时，两齿廓间______ >（A）保持纯滚动（B）各处均有相对滑动（C）除节点外各处均有相对滑动（D）保持纯滑动6. _________________________ 渐开线外齿轮的齿根圆。

（A）总是小于基圆（B）总是等于基圆（C）总是大于基圆（D）有时小于基圆，有时大于基圆7. _______________________________ 普通圆柱蜗杆传动的中心距为（A ）a=0.5m ⑵+q）（ B ）a=0.5q ⑵+Z2）（ C ）a=0.5m（zi+Z2）（D ）a=0.5m（q +Z2）8.蜗轮-蜗杆传动通常需作热平衡计算的主要原因是_____ 。

（A）传动比较大（B）传动功率较大（C）蜗轮材料较软（D）传动效率较低9.在润滑良好的条件下，为提高蜗杆传动的啮合效率，可釆用的方法为____ o（A）增大齿面滑动速度（B）减少蜗杆头数乙（C ）增加蜗杆头数乙10. _____________________________ 链传动中，高速重载时宜取（A ）单排大节距 （B ）多排小节距 （C ）多排大节距 11 •带传动正常工作时，不能保证准确传动比是因为 ____（A ）带的材料不符合虎克定律 （B ）带容易变形和磨损 13・链传动中，链节数和链轮齿数常分别取为 ________ 二（A ）偶数与偶数 （B ）偶数与奇数（C ）奇数与偶数14. ____________________________________ 带、齿轮与链组成的传动系统，应当 ____________________________________ o（A ） 带传动一齿轮传动一链传动一输出 （B ） 链传动一齿轮传动一带传动一输出 （C ） 齿轮传动一带传动一链传动一输出 （D ） 带传动一链传动一齿轮传动一输出15. _____________________________ 螺纹联接防松的根本问题在于 .（A ）增加螺纹联接的轴向力 （B ）增加螺纹联接的横向力 （C ）防止螺纹副的相对转动（D ）增加螺纹联接的刚度16. 花键联接的主要缺点是 _____ 。
