10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。
2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
6.现场作业工序工艺质量记录卡。
Q/YNDW 113.2.0582005Q/YNDW 113.2.0562005Q/YNDW 113.2.056-2005前 言为满足电力客户不间断供电的要求，提高服务水平，提高供电可靠性，保证电网的安全运行。
同时使云南电网公司内带电作业人员的培训、考核工作标准化、规范化，为带电作业人员规范、安全、有效地进行带电作业工作提供学习目标和被测评的标准和依据，使人力资源开发达到科学化。
由南方电力带电作业技术培训中心组织编写了云南电网公司《带电作业指导书》，编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。
本指导书纳入云南电网公司标准化和技术管理体系。

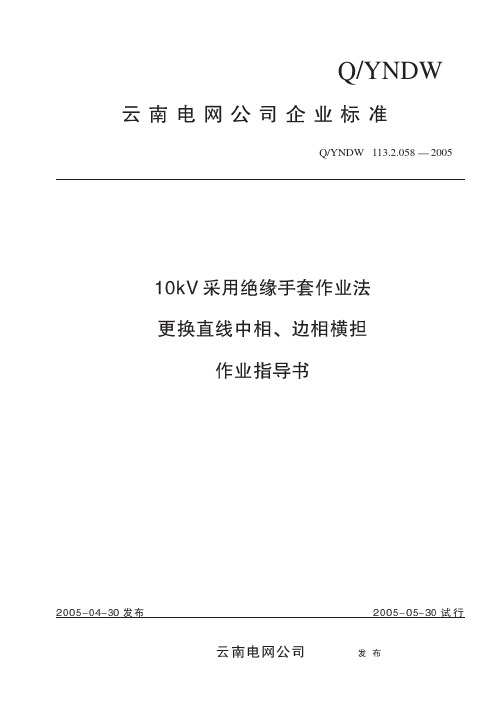

本指导书由云南电网公司安全监察部提出本指导书由云南电网公司生产技术部归口本指导书主要编写单位：云南电网公司昆明供电局本指导书主编人：江建成本指导书主要起草人：赵 兵 胡海瑞 李子卿 柳 柏本指导书主要审核人：朱宗弥 刘承宏 张六荣本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司安全监察部负责解释Q/YNDW 113.2.056-2005目 次1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 技术术语 (1)5 人员组合 (2)6 主要工器具 (2)7 安全注意事项 (3)8 操作步骤 (4)9 作业流程 (5)附录 A 带电作业记录表 (7)附录 B 海拔高度与安全距离值 (8)Q/YNDW 113.2.056-2005 10kV采用绝缘杆作业法更换直线中相、边相横担作业指导书1 目 的本指导书对10kV配电线路带电作业项目的操作程序及作业方法进行控制，保证10kV带电作业的作业质量及作业人员人身安全。
2 适用范围本指导书适用于采用绝缘杆带电对10kV配电线路更换直线中相、边相横担的作业。
本指导书适用于海拔高度为 1000m及以下的地区。
海拔超过1000m时，每增高100m，安全距离按1%的修正系数进行修正。
3 引用标准下列标准所包含的条文，通过在本指导书中引用而构成为本指导书的条文。

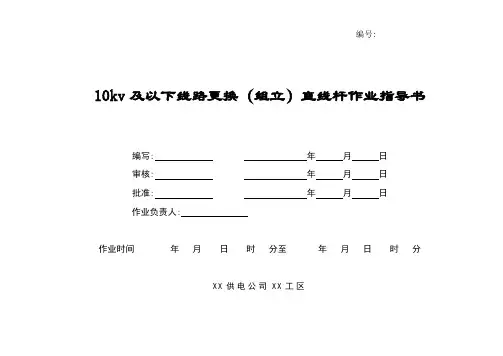

10kV 线路配电线路新立更换电杆标准化作业指导书编写： __________年 ____月____日审核： __________年 ____月____日批准： __________年 ____月____日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司1.标准化作业流程图2.范围3.引用文件4.准备阶段5.作业阶段6.总结阶段1标准化作业流程图附录 C配电检修标准化作业流程图根据作业任务，组织相关人员勘察并填写作业票，研究安全组织措施、技术措施、危险点分析及预控措施准备阶填写停电申请单段根据作业任务、现场查勘作业票，编写标准化作业指导书并逐级审批，填写签发工作票召开班前会学习本作业指导书根据本作业指导书准备工具、材料由运行单位（现场许可人）根据操作票所列工作内容执行停电、验电、挂接地线作业履行许可手续阶段现场辅助安全措施开始作业并履行工作监护制召开班后会及时度总结当天工作、进行技术资料整理作业结束，对作总归档，并对本次作业现场检查验结业进行评价收无误后，拆除阶接地线及现场段对指导书的符合辅助安全措施性、科操作性进行评估，提出改进意履行工作终结手续见恢复送电2.范围本作业指导书针 10kV ××线××号配电线路停电新立、更换电杆工作，，仅适用于该项工作。
3引用文件1.《安全生产工作管理规定》国家电网总（2003）407 号2.《电力安全工作规程》（电力线路部分）3. DL409—1991《电力安全工作规程》（热力机械部分）4.《电力建设安全工作规程》5.《架空配电线路及设备运行规程》6．《架空配电线路设计技术规程》4.准备4.1准备工作安排10kV××线××号配电线路新立(更换 )电杆作业工作安排√序号内容标准责任人备注1明确操作任务本次作业为 10kV ××线××号配电线路停电新立电杆工作2确定作业方法1）吊车2）抱杆3审核并签发操作票1）审核操作票填写的正确性；2）交工作许可人进行签发1）组织学习本次作业的作业指导书；4召开班前会2）做好危险点分析；3）交代安全注意事项；4）交代员工分工4.2作业人员要求10kV ××线××号配电线路新立及更换电杆作业人员要求√序号内容1作业人员的精神状态饱满，无社会干扰及思想负担2现场工作人员除指定联系人外，其他作业人员在作业期间不准使用通信设备3所有工作人员有安全上岗证。
*********支线****接线路及安装配变工程施工方案审批：（项目建设单位主管领导）审核：(项目建设单位主管部门)编制：（施工单位）*****年 ***月***日*********支线****接线路及安装配变工程施工方案一、编制依据依据供电分公司工程设计方案，按照《电器装置安装工程施工及验收规范》、《中低压配电网标准化作业指导书》，《中低压配网实用技术指导书》等相关规定结合我公司经验制定本方案。
本施工组织方案作为知道施工的依据，突出科学性级可行性。
是确保优质、低耗、安全、文明、准点完成全部施工任务的重要经济技术文件。
二、工程概况建设地点：建设单位：施工单位：工期要求：工程内容：工程现场管理1、工程现场环境及自然条件本工程地形为本工程地形为国道公路和河流现场气象条件环境如下表：2、工程施工特点及难点本工程由施工现场处地带；等施工难点。
三、施工组织管理1、人员及职责工程指挥：全面负责施工的整体工作现场负责人：负责施工现场的指挥工作技术负责人：负责技术指导工作质检员：负责质量监督检查工作安全员：负责施工现场的安全监督工作材料员：负责材料的配置、运输、保管工作民工负责人：负责民工的施工安全和调配工作工作1班负责人负责工作1班的整体工作工作1班：成员：2、施工设备计划3、施工形象计划：四、施工及检验方法1、施工方法1）电杆组立：1.1检查所带工器具是否质量合格、安全可靠、数量满足需要、规格型号是否正确。
1.2检查工作现场安全措施考虑是否到位，技术措施是否可行。
1.3组立电杆必须设专人统一指挥，用口哨传递信息命令，手旗或手势配合，做好各部位人员分工。
1.4如采用地面组装，宜将铁件、拉线、针式绝缘子安装在电杆上。
1.5电杆起立时，当电杆杆稍距地面约80CM时，应叫停牵引，检查杆根是否在理想位置，当离地45°继续起立时，注意抱杆脱落。
当起立至与地面夹角为70°左右时，应减缓速度至80°夹角时，应停止牵引，用控制绳将电杆调整立直。
编号:Q/BC-AZ-015 10kV线路停电更换电杆（塔）作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司10kV线路停电更换电杆（塔）作业。
2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 599-1996《城市中低配电网改造技术导则》
DL/T 5106-1999《跨越电力线路架线施工规程》
DL/T 5131-2001《农村电网建设与改造技术导则》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
GB50173-92 《电气装置安装工程35KV及以下架空线路施工及验收规范》
DL/602-96 《架空绝缘配电线路施工及验收规范》
DL/T692-1999 《电力行业紧急救护工作规范》
ZDGC 0071《安全生产工作规定》
3 作业准备
3.1准备工作安排
3.2 召开班前会
3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1作业开工。
10kV 线路带电更换横担标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图（略，同范本 21）2.范围本作业指导书针对10kV ××线××号更换横担工作，仅适用该项工作。
3.引用文件（略，同范本 21）4.准备阶段4.1准备工作安排10kV××线××号更换横担准备工作安排√序号内容标准责任人备注本次作业为“ 10kV ××线××号更换横担”工1明确工作任务作2确定作业方法绝缘斗臂车作业法1）审核工作票填写的正确性；3审核并签发工作票2）交工作票签发人进行签发1）组织学习本次作业的作业指导书2）做好危险点分析；4召开班前会3）交待安全注意事项；4）学习检修质量技术标准；5）交待人员分工4.2 作业人员要求10kV××线××号更换横担作业人员要求（略，同范本21）4.3 工器具准备10kV××线××号更换横担作业工器具准备工器具准备人：工器具收回人：年月日√序号名称规格/编号单位准备数量实际回收数量备注1绝缘斗臂车2绝缘绳3工具袋4导线遮蔽罩5遮蔽罩接头6绝缘毯7毯夹8绝缘手套9羊皮手套10绝缘衣11安全带12安全围栏13警告牌14兆欧表15绝缘横担16绝缘鞋注：准备的工器具根据现场情况及具体确定4.4材料准备10kV××线××号更换横担作业材料准备材料准备人：材料收回人：年月日√序号名称规格/编号单位准备数量实际回收数量备注1横担2螺丝3横担拉板4高压立瓶5绑扎线注：准备的材料根据现场情况具体确定。
4.5定置图及围栏图10kV××线××号更换横担作业定置图及围栏图4.6危险点分析及安全控制措施10kV××线××号更换横担作业危险点分析及安全控制措施√序号危险点安全控制措施1人身感电作业人员必须穿戴齐全个人绝缘防护用具（包括绝缘手套、绝缘安全帽、绝缘衣或袖套、绝缘鞋或靴）2高空坠落斗内作业人员必须系好安全带，戴好安全帽并执行《高空带电作业绝缘斗臂车使用管理办法》3遮蔽工作不完善易出严格按照带电作业操作规程中更换跌落式的遮蔽顺序（由近至事故远、由大到小、由低到高、先带电体后接地体）进行遮蔽4易伤行人作业现场按标准设置防护围栏，专人看守，禁止行人入内续表√序号危险点安全控制措施5斗臂车升降发生碰撞斗臂车升降过程中注意避开带电体及障碍物作业人员同时进行两6相作业易发生短路事作业人员严禁同时进行两相作业，一人操作，一人负责监护故签名确认4.7作业人员分工10kV××线××号更换横担作业人员分工（略，同范本21）5.作业阶段5.1开工10kV××线××号更换横担作业开工（略，同范本21）5.2作业内容、步骤及工艺标准10kV××线××号更换横担作业内容、步骤及工艺标准√序号123456检修内容斗内电工穿戴绝缘防护用具斗内电工携带工具和遮蔽用具进入工作斗，工具和遮蔽用具应分类放置在斗中和工具袋中，并系好安全带；对在工作斗升降中可能触及范围内的低压带电部件进行遮蔽工作斗进入到合适的工作位置后，首先对离身体最近的边相导线安装导线遮蔽罩，套入的导线遮蔽罩开口要翻向下方，并拉到靠近立瓶的边缘处，用毯夹夹紧以防脱落立瓶两边导线遮蔽完成后，对边相立瓶进行遮蔽，注意导线遮蔽罩与立瓶遮蔽要有 15cm 的重叠部分，并用毯夹夹紧以防脱落采用绝缘毯等遮蔽用具对横担、电杆顶部进行绝缘遮蔽，若杆塔有拉线且在作业范围内，还应对拉线进行绝缘遮蔽责任人签工艺标准检修结果名设置绝缘遮蔽和隔离用具及作业过程中应戴绝缘手套，绝缘遮蔽用具应安装到有效作业范围以外 0.7m按从近至远，从大到小，从低到高的原则，采用以上同样遮蔽方式，分别对作7业范围内的所有带电部件及接地部件进行绝缘遮蔽全部遮蔽完毕后，将绝缘横担固定在需8要更换铁横担上方，导线下方分别拆除三相导线固定点，并将三相导9线放在绝缘横担上固定好，恢复其绝缘遮蔽拆除铁横担，将旧横担传回地面，地面10电工将遮蔽好的新横担传给工作斗内电工11斗内两电工配合安装已遮蔽的新横担横担安装应平直，上下12将三相立瓶安装在新横担上，迅速恢复歪斜或左右（前后）扭绝缘遮蔽斜的最大偏差应不大于13将三相导线分别固定在三相立瓶上，恢横担长度的 1%复绝缘遮蔽14拆除绝缘横担斗内电工按照从远到近、从小到大、从15高到低、先接地部件后带电部件的原则依次拆除所有绝缘遮蔽装置5.3竣工10kV××线××号更换横担作业竣工（略，同范本21）6.总结阶段6.1验收总结10kV××线××号更换横担验收总结（略，同范本3）6.2指导书执行情况评估10kV××线××号更换横担作业指导书执行情况评估（略，同范本3）。

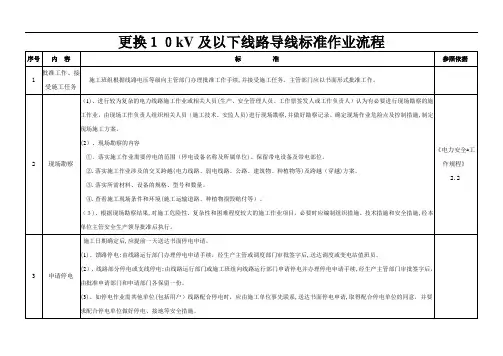

更换10KV配电路线绝缘导线作业指导书随着社会的不断发展和人们对电力需求的增加，10KV配电路线的绝缘导线起到了至关重要的作用。
然而，长期使用后的绝缘导线会浮现老化、破损等问题，给电力供应带来潜在的安全隐患。
因此，更换10KV配电路线绝缘导线成为一项必要的工作。
本文将从准备工作、操作步骤和安全注意事项三个方面进行论述。
一、准备工作在更换10KV配电路线绝缘导线之前，必须进行充分的准备工作。
首先，需要组织专业人员进行路线的勘测和评估，确定绝缘导线的更换需求和范围。
其次，要准备好所需的材料和工具，包括绝缘导线、绝缘接头、绝缘胶带、绝缘剥线钳等。
同时，要检查所使用的材料和工具的质量和性能是否符合要求，确保施工的顺利进行。
二、操作步骤1. 断电检查：在更换绝缘导线之前，必须先切断电源。
由专业人员进行断电检查，确保路线中没有电流存在，避免发生电击事故。
2. 拆除旧导线：使用绝缘剥线钳将旧导线的绝缘层剥离，然后将旧导线从支架或者绝缘子上取下。
在拆除过程中，要注意保护好其他路线和设备，避免造成二次事故。
3. 安装新导线：将新的绝缘导线固定在支架或者绝缘子上，并使用绝缘接头连接导线。
在安装过程中，要保证导线的坚固性和稳定性，避免浮现松动或者脱落的情况。
4. 绝缘处理：使用绝缘胶带对连接处进行绝缘处理，确保导线的绝缘性能。
绝缘胶带要密切贴合，并进行适当的覆盖，以防止水分和灰尘的侵入。
5. 检测和测试：在更换绝缘导线完成后，要进行必要的检测和测试工作，确保路线的正常运行。
可以使用绝缘电阻测试仪对导线的绝缘性能进行检测，以及使用电流表和电压表对路线的电流和电压进行测量。
三、安全注意事项1. 严格遵守操作规程：在进行更换10KV配电路线绝缘导线的作业过程中，必须严格遵守相关的操作规程和安全操作规定，确保施工的安全性和质量。
2. 佩戴个人防护装备：在进行施工作业时，必须佩戴好个人防护装备，包括绝缘手套、绝缘鞋、安全帽等，以防止电击和其他意外伤害的发生。
