计算机科学与工程系实验报告实验题目：制作一个LED数码管显示的秒表班级：姓名：学号：日期：一、实验目的掌握单片机使用定时计数器控制LED数码管的设计与软件编程二、实验要求1、用2位数码管显示计时时间，最小计时单位为“百毫秒”，计时范围0.1～9.9s；2、当第1次按下并松开计时功能键时，秒表开始计时并显示时间；3、第2次按下并松开计时功能键时，停止计时，计算两次按下计时功能键的时间，并在数码管上显示；4、第3次按下计时功能键，秒表清0，再按1次计时功能键，重新开始计时。

5、如果计时到9.9s时，将停止计时，按下计时功能键，秒表清零，再按下重新开始计时。

三、实验要求提交的实验报告中应包括：电路原理图、实验设计思路、C51源程序（含注释语句）、运行效果（含运行截图与说明）、实验小结三、硬件电路原理图的设计四、编程思路及C51源程序编程思路：使用外中断服务处理程序处理按键，内部设计一个计数器，记录按键按下的次数，根据按键次数完成相应的功能。

用数码管显示计时时间，根据按键的次数以及其功能来显示数字。

#include<reg51.h> //包含8051单片机寄存器定义的头文件unsigned char code discode1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef} unsigned char code discode2[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};unsigned char timer=0; //记录中断次数unsigned char second; //存储秒数unsigned char key=0; //记录按键次数main() //主函数{TMOD=0x01; //定时器T0方式1定时ET0=1; // 允许定时器T0中断EA=1; // 总中断允许second=0; //设初始值P0=discode1[second/10]; //显示秒位P2=discode2[second%10]; //显示0.1S位while(1) //循环{if((P3&0x80)==0x00) //当按键被按下时{key++; //按键次数加一switch(key) //根据按键次数分三种情况{case 1: //第一次按下为启动秒表表示TH0=0xee; //TL0=0x00; //TR0=1; //break; //case 2: //按下两次暂停秒表TR0=0; //break; //case 3: //按下三次秒表清零key=0; //second=0; //P0=discode1[second/10]; //P2=discode2[second%10]; //break;}while((P3&0x80)==0x00); //如果按键时间过长在此循环}}}}void int_t0() interrupt 1 using 0 //定时器T0中断子程序{TR0=0; //停止计时，执行以下操作（计时出现误差）TH0=0xee; //向TH0写入初值的高8位TL0=0x00; //向TL0写入初值的低8位，定时5mstimer++; //记录中断次数if (timer==20) //中断20次，20*5ms=100ms=0.1s{timer=0; //中断次数清0second++; //加0.1sP0=discode1[second/10]; //根据计时时间，即时显示秒位P2=discode2[second%10]; //根据计时时间，即时显示0.1s位}if(second==99) //当计时到9.9s时{TR0=0; //停止计时second=0; //秒数清0key=2; //按键数置2，当再次按下按键时，key++,即key=3，秒表清0复原}else //计时不到9.9s时{TR0=1; //继续计时}}五、仿真运行效果展示1、第一次按键，秒表开始计时，并计时到9.92、2次按键，停止计时，将计时的时间值送到数码管显示3、第3次按下计时功能键，秒表清零六、实验小结在实验的过程中，出现过几次错误，自己对理论知识了解的还不够透彻，所幸，通过自己思考解决了。

AD转换的数码管显示*本例程采用AD0804 芯片，硬件电路：cs 片选端接P2.3，WR 写数据端写P3.6，RD 读数据端接P3.7，锁存端接P2.6 脚，数码管位选端分别接P3.2，P3.3，P3.4，段选端接P1 口*/#includereg52.h//头文件#define uint unsigned int//宏文件#define uchar unsigned char//宏文件uchar num;//变量void delay3(uint z); //延时定义void dissy();//延时函数定义sbit ge=P3 ;//个位定义sbit shi=P3;//十位定义sbit bai=P3;//百位定义sbit ad_cs=P2;//片选端sbit ad_wr=P3;//写数据端sbit ad_rd=P3;//读数据端sbit pian=P2;//锁存器片选void add();//ad 转换子函数void delay(uint i);//延时子函数申明uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86, 0x8e};//数组/************主函数**********/void main(){while(1){add();//调用AD 转换子函数dissy();//数码管显示子函数} }/************AD 转换子函数**********/void add()//AD 转换子函数{uchar i;ad_cs=1;//将片选关闭ad_cs=0;//将片选打开ad_wr=1;//写数上升沿ad_wr=0;//写数下降沿ad_wr=1;//写数上升沿P1=0xff;//送数到P0 口ad_rd=1;//读数上升沿delay(25);//延时一会儿ad_rd=0;//读数下降沿//////**************因为AD 转换时间周期长，我现在的数码管没有采用锁存器，AD 转换时间大于显示时间，所以显示时会闪烁，解决此问题方法是，连续调用了显示子程序七次，这样显示时就和AD 转换时一至，显示出来的数就不闪了********************//////for(i=0;i7;i++)//调用7 次，相当于delay(255)void dissy();//////**********************************//////num=P1;//将数给计数器num}/************显示子函数**********/void dissy()//显示子函数{P0=table[num/100];//百位显示数据bai=0;//百位打开delay(14);//延时一会bai=1;//。

秒表-八位数码管显示1;************************************************************************** 2; 标题: 秒表-八位数码管显示(汇编)3; 作者: wentao 4; 5; 日期: 2007.3.36; 软件: Keil A51 V8.007; 芯片: AT89X518; 说明: 实验板实测通过,数码管为8位共阳9; 声明: 自用存档!另仅供需要的朋友参考,请勿用做不道德转载及商业用途!10;************************************************************************** 1112dot_l equ 30h ;30单元存储百分之一秒值13dot_h equ 31h ;31单元存储十分之一秒值14sec_l equ 32h ;32单元存储秒个位值15sec_h equ 33h ;33单元存储秒十位值16min_l equ 34h ;34单元存储分个位值17min_h equ 35h ;35单元存储分十位值18hou_l equ 36h ;36单元存储时个位值19hou_h equ 37h ;37单元存储时十位值2021dot equ 38h ;38单元为百分之一秒计数器(0.00s-0.99s)22sec equ 39h ;39单元为秒计数器(00s-59s)23min equ 40h ;40单元为分计数器(00m-59m)24hou equ 41h ;41单元为时计数器(00h-00h)2526dis_b equ 42h ;dis_b(42单元)作为位码选通数码管27dis_r equ 43h ;dis_r(43单元)为取段码时的偏移量2829key_t equ 44h ;44单元为键按下的次数标记3031K bit p1.4 ;K键与P1.4相连3233 org 0000h34 ajmp start35 org 000bh ;定时器0的中断入口地址36 ajmp time0 ;跳到定时器0的中断服务程序处37 org 001bh ;定时器1的中断入口地址38 ajmp time1 ;跳到定时器1的中断服务程序处39 org 0030h40start:41 mov p2,#0xff ;关所有数码管42 mov p1,#0xff ;p1为准双向口,作输入时先写14344 mov dis_b,#0x7f ;初始选通P2.7口数码管45 mov dis_r,#0 ;初始化偏移量为046 mov dot,#0 ;百分之一秒计数器清零47 mov sec,#0 ;秒计数清零48 mov min,#0 ;分计数清零49 mov hou,#0 ;时计数清零50 mov key_t,#0 ;键按下次数清零5152 mov tmod,#00010001b ;定时/计数器0、1工作于方式153 mov th0,#0xd8 ;预置定时常数55536(d8f0),产生10ms时基信号54 mov tl0,#0xf055 mov th1,#0xfc ;预置定时常数64536(fc18),产生1ms间隔用于动态显示56 mov tl1,#0x185758 setb ea ;开总中断59 setb et0 ;定时/计数器0允许中断60 setb et1 ;定时/计数器1允许中断61 clr tr0 ;关定时/计数器062 setb tr1 ;开定时/计数器16364lop:65 jb K,lop ;键(P1.4)未按下则返回66 lcall d_10ms ;延时10ms消抖67 jb K,lop ;是抖动则返回重新扫描68 jnb K,$ ;等待键松开69 lcall key_to ;调用键处理部分70 ajmp lop ;循环显示7172key_to: ;键处理子程序73 inc key_t ;键按下次数加174 mov a,key_t ;按下次数送入a75 cjne a,#1,key_2 ;不是1次继续检测是否是第2次76 setb tr0 ;第1次按下启动定时器077 ret78key_2: cjne a,#2,key_3 ;也不是2次继续检测是否是第3次79 clr tr0 ;第2次按下关闭定时器080 ret81key_3: cjne a,#3,back ;也不为3则结束82 mov dot,#0 ;第3次按下将四个计数器清零83 mov sec,#084 mov min,#085 mov hou,#086 mov key_t,#0 ;按键次数清零87back: ret88;--------------------------------------------------------------------------------89time0: ;定时器0中断服务程序90 push psw ;保护现场91 push acc9293 inc dot ;百分之一秒计数器加194 mov a,dot ;计数器值送入a95 cjne a,#100,over ;未计到100则返回继续计数96 mov dot,#0 ;计到100后清零97 inc sec ;秒计数器加1(进位10ms*100=1s)98 mov a,sec ;秒计数值送入a99 cjne a,#60,over ;未计到60则返回继续计数100 mov sec,#0 ;计到60后秒计数器清零101 inc min ;分计数器加1(进位60s=1m)102 mov a,min ;分计数值送入a103 cjne a,#60,over ;未计到60则返回继续计数104 mov min,#0 ;计到60后分计数器清零,重新计时105 inc hou ;时计数器加1(进位60m=1h)106 mov a,hou ;时计数器送入a107 cjne a,#100,over ;未计到100则返回继续计数108 mov hou,#0 ;计到100后清零109110over: mov th0,#0xd8 ;重置定时常数111 mov tl0,#0xf0112 pop acc ;恢复现场113 pop psw114 reti ;中断返回115;--------------------------------------------------------------------------------116time1: ;定时器1中断服务程序117 push psw ;保护现场118 push acc119 push b120 ;以下是百分之一秒计数器值个位十位分开121 mov a,dot ;百分之一秒计数器值送入a(被除数)122 mov b,#10 ;除数10送入b123 div ab ;a除以b124 mov dot_l,b ;余数b(百分之一秒值)送入百分之一秒存储单元125 mov dot_h,a ;商a(十分之一秒值)送入十分之一秒存储单元126 ;以下是秒计数器值个位十位分开127 mov a,sec ;秒计数器值送入a(被除数)128 mov b,#10 ;除数10送入b129 div ab130 mov sec_l,b ;余数b(秒个位值)送入秒个位存储单元131 mov sec_h,a ;商a(秒十位值)送入秒十位存储单元132 ;以下是分计数器值个位十位分开133 mov a,min ;分计数器值送入a(被除数)134 mov b,#10 ;除数10送入b135 div ab136 mov min_l,b ;余数b(分个位值)送入分个位存储单元137 mov min_h,a ;商a(分十位值)送入分十位存储单元138 ;以下是时计数器值个位十位分开139 mov a,hou ;时计数器值送入a(被除数)140 mov b,#10 ;除数10送入b141 div ab142 mov hou_l,b ;余数b(小时个位值)送入时个位存储单元143 mov hou_h,a ;商a(小时十位值)送入时十位存储单元144145 mov dptr,#table ;数码管段码表首址送入dptr146147 mov a,#dot_l ;取百分之一秒值的地址148 add a,dis_r ;基址+偏移量149 mov r0,a ;R0为欲显示值的地址150 mov a,@r0 ;取欲显示值送入a151 ; dis_r : 0 1 2 3 4 5 6 7152 ;对应单元: dot_l dot_h sec_l sec_h min_l min_h hou_l hou_h153 movc a,@a+dptr ;取对应值的段码154 mov p2,dis_b ;位码送入P2口155156 mov r0,dis_b ;取位码判断是否为需加小数点的位[liuwentao]157 cjne r0,#0xdf,b3 ;不是P2.5再判断是否为P2.3158 ajmp add_dot ;是P2.5则段码加上小数点显示159b3: cjne r0,#0xf7,b1 ;也不是P2.3再判断是否为P2.1160 ajmp add_dot ;是P2.3则段码加上小数点显示161b1: cjne r0,#0xfd,com ;也不是P2.1则正常送段码162163add_dot: anl a,#0x7f ;是P2.5,P2.3,P2.1则段码和7f做与操作使对应位显示小数点164com: mov p0,a ;段码送入P0口165166 inc dis_r ;偏移量加1,下次中断时显示下个数167 anl dis_r,#0x07 ;dis_r增到8时自动清0(使之在0到7间循环)168169 mov a,dis_b ;位码循环右移,下次中断时选通下个数码管170 rr a171 mov dis_b,a172173 mov th1,#0xfc ;重置定时常数174 mov tl1,#0x18175176 pop b177 pop acc ;恢复现场178 pop psw179 reti180181d_10ms: mov r5,#20 ;1+(1+2*255)*20+2*20=10.261ms@12M182temp1: mov r6,#255 ;1+2*255183 djnz r6,$184 djnz r5,temp1185 ret186187table: db 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf ;段码表188 ; 0 1 2 3 4 5 6 7 8 9 - 对应内容189190end191/************************************************************************** 192* 标题: 八位数码管显示(C51)193* 作者: wentao 194 195* 日期: 2007.3.3196* 软件: Keil C51 V8.02197* 芯片: AT89X51198* 说明: 实验板实测通过,数码管为8位共阳199* 声明: 自用存档!另仅供需要的朋友参考,请勿用做不道德转载及商业用途!200**************************************************************************/ 201202#include <reg51.h>203#include <intrins.h>204#define uchar unsigned char205206void delay_ms(uchar ms); // 延时毫秒@12M,ms最大值255207void key_scan(); // 按键扫描208void key_to(); // 按键处理209210uchar code dis_code[11] = {0xc0,0xf9,0xa4,0xb0,0x99, //段码表211 // 0 1 2 3 4 对应内容212 0x92,0x82,0xf8,0x80,0x90,0xbf};213 // 5 6 7 8 9 -214215uchar data dis[8]; // dis[0]为百分之一秒值,dis[1]为十分之一秒值216 // dis[2]为秒个位值,dis[3]为秒十位值217 // dis[4]为分个位值,dis[5]为分十位值218 // dis[5]为时个位值,dis[6]为时十位值219220uchar data dot = 0; // 百分之一秒计数器(0.00s-0.99s)221uchar data sec = 0; // 秒计数器(00s-59s)222uchar data min = 0; // 分计数器(00m-59m)223uchar data hou = 0; // 时计数器(00h-99h)224225uchar data dis_b; // dis_b为位码选通数码管226uchar data dis_r; // dis_r为取段码时的偏移量227228uchar data key_t = 0; // 按键次数,初始为0229230sbit K = P1^4; // K键与P1.4相连231232void main()233{234 P2 = 0xff; // 关所有数码管235 P1 = 0xff; // p1为准双向口,作输入时先写1236 dis[2] = 10; // '-'在段码表中偏移量为10237 dis[5] = 10; // '-'在段码表中偏移量为10238 dis_b = 0x7f; // 初始选通P2.7口数码管239 dis_r = 0; // 初始化偏移量为0240241 TMOD = 0x11; // 定时/计数器0,1工作于方式1242 TH0 = 0xd8; // 预置定时常数55536(d8f0),产生10ms时基信号243 TL0 = 0xf0;244 TH1 = 0xfc; // 预置定时常数64536(fc18),产生1ms间隔用于动态显示245 TH1 = 0x18;246 EA = 1; // 开总中断247 ET0 = 1; // 定时/计数器0允许中断248 ET1 = 1; // 定时/计数器1允许中断249 TR0 = 0; // 关闭定时/计数器0250 TR1 = 1; // 启动定时/计数器1251 while(1)252 {253 if(K != 1) // 有键按下254 {255 delay_ms(10); // 延时10ms去抖256 if(K != 1) // 确定是有键按下257 {258 while(K != 1); // 等待键松开259 key_to(); // 按键处理260 }261 }262 }263}264void key_to() // 按键处理子程序265{266 key_t++; // 按键次数加1267 if(key_t == 1) // 第一次按下268 TR0 = 1; // 启动定时器0269 else270 {271 if(key_t == 2) // 第二次按下272 TR0 = 0; // 关闭定时器0273 else274 {275 if(key_t == 3) // 第三次按下276 {277 dot = 0; // 四个计数器清零278 sec = 0;279 min = 0;280 hou = 0;281 key_t = 0; // 按键次数清零282 }283 }284 }285286}287void tiem0(void) interrupt 1 // T/C0中断服务程序(产生10ms时基信号) 288{289 dot++; // 百分之一秒计数器加1290 if(dot == 100) // 计数值到100291 {292 dot = 0; // 清零293 sec++; // 秒计数器加1(进位10ms*100=1s)294 if(sec == 60) // 秒计数值到60295 {296 sec = 0; // 秒计数器清零297 min++; // 分计数器加1(进位60s=1m)298 if(min == 60) // 分计数到60299 {300 min = 0; // 分计数器清零301 hou++; // 时计数器加1(进位60m=1h)302 if(hou == 100) // 时计数器到100303 hou = 0; // 时计数器清零304 }305 }306 }307 TH0 = 0xd8; // 重置定时常数308 TL0 = 0xf0;309}310void time1(void) interrupt 3 // T/C1中断服务程序(延时1ms数码管动态显示) 311{312 uchar data t = 0; // 段码临时变量313314 dis[0] = dot % 10; // 百分之一秒计数器个位分离出来赋绐dis[0] 315 dis[1] = dot / 10; // 百分之一秒计数器十位分离出来赋绐dis[1] 316 dis[2] = sec % 10; // 秒计数器个位赋绐dis[2]317 dis[3] = sec / 10; // 秒计数器十位赋绐dis[3]318 dis[4] = min % 10; // 分计数器个位赋绐dis[4]319 dis[5] = min / 10; // 分计数器十位赋绐dis[5]320 dis[6] = hou % 10; // 时计数器个位赋绐dis[6]321 dis[7] = hou / 10; // 时计数器十位赋绐dis[7]322323 t = dis_code[dis[dis_r]]; // 取出段码放入临时变量t324325 // 判断位码如果为显示P2.5,P2.3,P2.1则对应段码应加上小数点显示326 // 和0x7f(01111111)做与操作使原段码加上小数点变为新段码327328 if(dis_b == 0xdf | dis_b == 0xf7 | dis_b == 0xfd)329 t &= 0x7f;330331 P2 = dis_b; // 位码送P2口332 P0 = t; // 段码送P0口333334 dis_r++; // 偏移量加1,下次中断时显示下个数335 dis_r &= 0x07; // dis_r增到8时自动清0(使之在0到7间循环) 336337 dis_b = _cror_(dis_b,1); // 位码循环右移,下次中断时选通下个数码管338339 TH1 = 0xfc; // 重置定时常数340 TL1 = 0x18;341342}343void delay_ms(uchar ms) // 延时毫秒@12M,ms最大值255344{345 uchar i;346 while(ms--)347 for(i = 0; i < 124; i++);348}广州珍珠岩，广州珍珠岩厂 Ce57uICIJeu8。

电压采集,AD转换程序,数码管显示#include#includesbit ADC_CS=P3^5; //片选引脚，低电平有效sbit ADC_CLK=P3^4; //ADC0832芯片的时钟输入引脚sbit ADC_DO=P3^3; //数据信号输出引脚，用于将转换的数据输给单片机sbit ADC_DI=P3^3; //数据信号输入引脚，用于通道的选择控制#define DataPort P0 //定义数据端口程序中遇到DataPort 则用P0 替换sbit LATCH1=P2^2;//定义锁存使能端口段锁存sbit LATCH2=P2^3;// 位锁存void Delay(unsigned char x);unsigned char ReadADC(viod);unsigned char TempData[8]; //存储显示值的全局变量unsigned char code dofly_DuanMa[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x 7f,0x6f};// 显示段码值0~9unsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码void Display(unsigned char FirstBit,unsigned char Num);void main(){unsigned char a;a=ReadADC();while(1){TempData[0]=dofly_DuanMa[a/100];//分解显示信息，如要显示68，则68/10=6 68%10=8TempData[1]=dofly_DuanMa[(a%100)/10];TempData[2]=dofly_DuanMa[(a%100)%10];Display(2,3);}}// 延时函数void Delay(unsigned char x){unsigned char i;for(i=0;i<x;i--);}// 把模拟电压转换成八位二进制数，并返回unsigned char ReadADC(unsigned char b){unsigned char i,ch;ch=0;ADC_CS=0; //片选引脚，低电平有效，ADC_DO=0; //DO为高阻状态for(i=0;i<10;i++); //稍做延时ADC_CLK=0;Delay(2); //以上那个为准备工作ADC_DI=1;ADC_CLK=1;Delay(2); //第一个脉冲，起始位ADC_CLK=0;Delay(2);ADC_DI=1;ADC_CLK=1;Delay(2); //第2个脉冲，DI=1表示双通道单极性输入ADC_CLK=0;Delay(2);ADC_DI=1;ADC_CLK=1;Delay(2); //第3个脉冲，DI=1表示表示选择CH1，马上准备读取转换数据ADC_CLK=1;Delay(2);ADC_CLK=0;Delay(2);for(i=0;i<8;i++){ADC_CLK=1;Delay(2);ADC_CLK=0;Delay(2);ch=(ch<<1)|ADC_DO;}ADC_CS=1; //取消片选，一个转换周期结束return(ch);}void Display(unsigned char FirstBit,unsigned char Num) {unsigned char i;for(i=0;i<num;i++){DataPort=0; //清空数据，防止有交替重影LATCH1=1; //段锁存LATCH1=0;DataPort=dofly_WeiMa[i+FirstBit]; //取位码LATCH2=1; //位锁存LATCH2=0;DataPort=T empData[i]; //取显示数据，段码LATCH1=1; //段锁存LATCH1=0;Delay(200); // 扫描间隙延时，时间太长会闪烁，太短会造成重影}}</num;i++)</x;i--);。

MPS430F149单片机之_模拟电压AD转换数码管显示数值/************************************************************** ***将P6口输入的模拟电压AD转换后，从P4,P5口连接的数码管输出*************************************************************** **/#include //声明库/************************************************************** ******数据类型定义*************************************************************** ******/#define uchar unsigned char#define uint unsigned int/************************************************************** ******数码管段码定义0123456789*************************************************************** ******/ucharTable[10]={0xc0,0Xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //所需的段的位码uchar wei[4]={0XEF,0XDF,0XBF,0X7F};//控制位uint z,x,c,v, date=0; //定义数据类型/************************************************************** ********延时函数程序，参数i 延时时间*************************************************************** *******/void DelayMS(uint i){uint j;for(;i!=0;i--){for(j=200;j!=0;j--);}}/************************************************************** ********按键函数*************************************************************** *******/void KEY()//按键函数名{if(!(P1IN&BIT0))//判断按键按下{DelayMS(100);//消抖延时while(!(P1IN&BIT0));//判断按键松开date++;//按键数值加1}}/************************************************************** ********数码管动态扫描*************************************************************** ******/void Pre_Display(){/***********************数据转换*****************************/ z=date/1000; //求千位x=date%1000/100;//求百位c=date%100/10; //求十位v=date%10; //求个位P5OUT=wei[0]; //位控制P4OUT=Table[z]; //显示千位DelayMS(5); //延时P5OUT=wei[1]; //位控制P4OUT=Table[x]; //显示百位DelayMS(5); //延时P5OUT=wei[2]; //位控制P4OUT=Table[c]; //显示十位DelayMS(5); //延时P5OUT=wei[3]; //位控制P4OUT=Table[v]; //显示个位DelayMS(5); //延时}/************************************************************** ******I/O口初始化*************************************************************** ******/void Init_IO(void)//初始化I/O{P1DIR&=~BIT0;//设置P4口为输出P4DIR=0XFF;//设置P5口为输出P5DIR=0XFF;}/************************************************************** ******主函数*************************************************************** ******/void main(void)//主函数{Init_IO();//初始化I/OWDTCTL=WDTPW+WDTHOLD;//关闭看门狗while(1)//无限循环{KEY();//数码管显示数值Pre_Display();//数码管扫描显示函数}}/************************************************************** ******结束*************************************************************** ******/。

6.2-AD转换操作+数码管显示//由通道A TD0进行单通道A/D转换，转换值在B口显示,并用数码管实现二进制值//与B口对应//AN7接电位器0~5V输入#include <hidef.h> /* common defines and macros */#include "derivative.h"/* derivative-specific definitions */const unsigned char DisplayDecode[]={~0x3f,~0x06,~0x5b,~0x4f,~0x66,~0x6d,~0x7d,~0x07,~0x7f,~0x6f,~0x40,~0xff,0x88,0x83,0xc6,0XA1,0x86,0x8e,0xd0,0x89};//'- ABCDEFGH'const unsigned char WeiMa[]={0xfe,0xfd,0xfb,0xf7};void display(unsigned char wei,unsigned char data);void delay_ms(int m);void dis(int time ,int a, int b, int c,int d) ;byte ad_value; //AD转换结果/*-----------------ms 级延时---------------------*/void delay_ms(int m){int i,j;for(j=0;j<m;j++)for(i=0;i<800;i++);}/***---------------初始化程序---------------***/void InitAD(void){ATD0CTL2 = 0XC0; //1100 0000 启动A/D，快速清除标志位//无等待模式，外部触发禁止（bit2=0），//中断禁止（bit1=0）ATD0CTL3 = 0X0C; //0 0001 1 00 转换序列为1 、FIFO模式启动，冻结模式下继续转换ATD0CTL4 = 0XE1; // 1 11 00001 8位精度，24个A TD采样时间// 总线（1+1）*2 = 4 分频，AD时钟= 1MHz ATD0CTL5 = 0X27; // 0 0 1 0 0 111 右对齐，无符号，连续转换，单通道, 起始通道A TD7ATD0DIEN = 0X00; // 数字输入disabled}/***---------------主程序---------------***/void main(void) {InitAD();DDRB=0XFF; // 设PORTB为输出口PORTB=0xff;DDRP=0xFF;DDRT=0xFF;EnableInterrupts; // 开放总中断for(;;) {while(!ATD0ST AT2L_CCF7); //等待转换结束，退出循环ad_value=(byte)ATD0DR7H;//左对齐,右对齐时转换结果都先存储在A TD0DRxH,后存储在A TD0DRxL.PORTB=ad_value; //PORTB输出AD转换结果，并用8个LED发光二极管显示dis(1,(ad_value%100)%10,(ad_value%100)/10,ad_value/100,0);}}void dis(int time ,int a, int b, int c,int d){int i;for(i=1;i<time*25;i++) {display(1,a);display(2,b);display(3,c);display(4,d);}}void display(unsigned char wei,unsigned char data){PTT=WeiMa[wei-1];PTP=DisplayDecode[data];delay_ms(10);}。

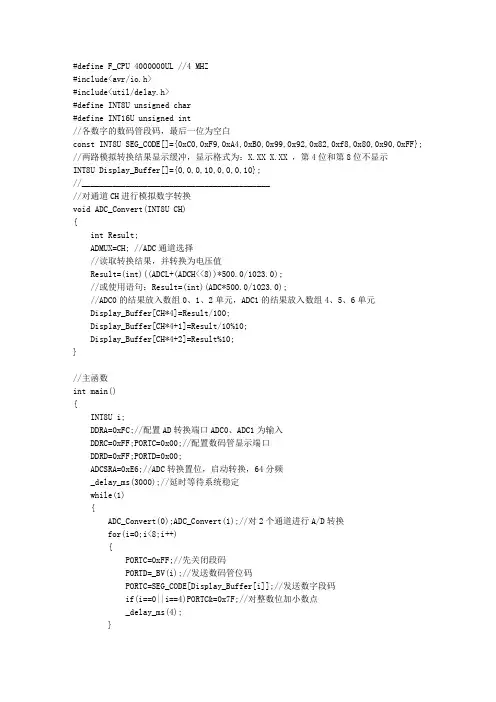

#define F_CPU 4000000UL //4 MHZ#include<avr/io.h>#include<util/delay.h>#define INT8U unsigned char#define INT16U unsigned int//各数字的数码管段码，最后一位为空白const INT8U SEG_CODE[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xf8,0x80,0x90,0xFF}; //两路模拟转换结果显示缓冲，显示格式为：X.XX X.XX ，第4位和第8位不显示INT8U Display_Buffer[]={0,0,0,10,0,0,0,10};//___________________________________________//对通道CH进行模拟数字转换void ADC_Convert(INT8U CH){int Result;ADMUX=CH; //ADC通道选择//读取转换结果，并转换为电压值Result=(int)((ADCL+(ADCH<<8))*500.0/1023.0);//或使用语句：Result=(int)(ADC*500.0/1023.0);//ADC0的结果放入数组0、1、2单元，ADC1的结果放入数组4、5、6单元Display_Buffer[CH*4]=Result/100;Display_Buffer[CH*4+1]=Result/10%10;Display_Buffer[CH*4+2]=Result%10;}//主函数int main(){INT8U i;DDRA=0xFC;//配置AD转换端口ADC0、ADC1为输入DDRC=0xFF;PORTC=0x00;//配置数码管显示端口DDRD=0xFF;PORTD=0x00;ADCSRA=0xE6;//ADC转换置位，启动转换，64分频_delay_ms(3000);//延时等待系统稳定while(1){ADC_Convert(0);ADC_Convert(1);//对2个通道进行A/D转换for(i=0;i<8;i++){PORTC=0xFF;//先关闭段码PORTD=_BV(i);//发送数码管位码PORTC=SEG_CODE[Display_Buffer[i]];//发送数字段码if(i==0||i==4)PORTC&=0x7F;//对整数位加小数点_delay_ms(4);}} }。
