智能变电站二次电压并列实现方式与运行操作注意事项摘要：本文梳理了智能变电站与传统变电站二次回路的变化，归纳总结传统变电站与智能变电站二次电压并列回路的实现方式，分析传统变电站与智能变电站二次电压并列可能出现的问题及优缺点，提出了智能变电站运行操作时注意事项及防范措施。
关键词：智能变电站；二次电压并列；合并单元；注意事项；目前所建的智能变电站，一次设备仍使用传统设备，互感器仍为电磁型互感器，二次设备部分采用了智能终端、合并单元等智能化装置。
其中，合并单元是用来对一次互感器传输过来的电气量进行合并和同步处理，并将处理后的数字信号按照特定格式转发给间隔层相关设备使用的装置。
智能变电站中合并单元的应用，使得变电站取消了大量二次硬接线，二次回路由原来的电气回路转化成网络回路。
二次回路的变化，使得智能站的二次电压并列与传统的电压并列实现方式上存在本质的区别。
参与电压并列的合并单元同时具有电压、电流采集及电压并列功能。
母线电压并列通过合并单元内部逻辑进行判断控制，再通过数据报文形式将某段母线电压发布至保护及测控等装置，实现电压并列。
1、电压二次回路的变化1．1电压回路接线的变化传统变电站的电压回路，电压互感器次级用二次电缆经电压并列切换装置再接入保护装置，在保护装置内进行模数转换，供本保护使用。
智能变电站电压回路，传统电压互感器相应次级经二次电缆接入对应合并单元，按照双重化对应。
合并单元将电流模拟量转化为数字量，通过对数字量数据拷贝并通过直采或网采的形式分配给相应的保护装置、测控装置及其他辅助设备。
1.2 电压并列切换方式的变化传统变电站的母线电压通过电压转接屏把正、副母线电压分配给各个回路保护装置。
智能变电站母线电压切换逻辑（表1为四方公司CSD-602合并单元双母线电压切换逻辑真值表），其中母线电压合并单元通过母联断路器分合位、两把母联隔离开关分合位的开入量来判断母联位置。
母线电压通过母线汇控柜的上的电压并列小开关进行切换使用正母或副母电压。
智能电网调度控制系统的二次设备防误技术摘要：智能电网运行的过程中，调度控制系统的运行需要依托专业的设备，二次设备防误技术是智能电网调度功能发挥过程中避免误差，提高智能电网调度工作安全保障的重要技术和设备类型。
因此，需要结合专业防务技术的基本原则和内在逻辑找到科学的防务技术应用方法、提升防务技术的应用质量、优化智能电网调度控制工作的整体状态，使得智能电网的调度能够更好地为电力资源的稳定供应提供支持。
关键词：智能电网；调度控制系统；二次设备；防误技术引言：智能电网在运行的过程中，二次设备对于整个电网系统的运行发挥着重要的支撑性作用。
防误差技术的应用主要是确保在调度系统的运行中设备状态的稳定性，并且也提高对于误差操作或偏离主题操作情况的防御能力。
二次防误技术在应用时需要技术人员把握住相应的防护规则，并且研究和分析防务作用发挥的基本逻辑关系，最终应用科学的防务技术达到相应的防误目标。
一、防误规则防误规则主要强调的是结合调度规程与继电保护运行的针对性规定，按照智能变电站的实际运行需求确定防误工作开展的基本原则。
在防误规则制定的过程中，需要结合具体的变电站或智能电网运行的实际情况对具体的数据信息进行分析和研究，以便针对性的提升防雾效果的质量。
具体来说，防务规则主要包括以下几方面针对性的内容和要求。
①一次设备在运行的过程中必须有相应的保护运行状态，并且需要在有保护的情况下维持运行。
②二次设备的操作需按照针对性的规范要求执行落实[1]。
③在电网的整体运行方式需要进行优化调整时，也需要同步针对防护策略进行适当的调整和优化。
除此之外，在防务规则制定和发挥作用时，还需要从细节规则制定的角度出发对二次约束的一次与二次以及一次约束的二次设备结合时其运行状态进行防误规则的制定。
在具体制定定规则时，需要结合不同类型的设备在整体运行状态运行模式等多方面进行优化和调整[2]。
除此之外，二次约束一次设备在运转和设备用的状态下，需要针对性的制定一套有效的防护措施。
智能变电站电气二次设计常见问题及对策分析摘要：当前，我国计算机技术逐渐的发展，并且被广泛的应用到各个行业领域中。
因此，对于智能化变电站电气设备的设计也起到了积极的推动作用。
然而，在进行电气二次设计的过程中还会存在诸多问题，加强对这些问题的研究，能够有效地提高智能变电姓占的稳定运行。
关键词：智能变电站；电气二次设计；常见问题；对策分析引言在电力设计行业中，智能变电站所应用的大部分新技术属于电气二次专业内容，电气二次专业所涉及的技术更广泛、复杂，特别是引入了光缆和虚端子的设计，极大地增加了设计的难度和工作量。
设计不合理的话会给工程建设以及后期的扩建、改造带来较大的麻烦，因此，电气二次专业需要结合传统的设计，增加新技术新设备的相关设计内容，保证设计的质量，满足智能变电站设计深度的要求。
1智能变电站介绍智能变电站是在数字化变电站的基础上，结合智能电网的需求以及信息技术的发展，对变电站综合自动化系统进行改进，实现变电站的智能化。
智能变电站的主要特点为：一次设备数字化，二次设备网络化、数据平台标准化。
使用光电或电子式互感器，断路器、变压器、避雷器等一次设备配置在线监测装置，一次设备配置智能电子装置（IED），采用标准的数字接口进行数据传输，实现集成运行状态监测、保护、控制、通信等功能的智能化一次设备。
一次设备增加在线监测系统，对设备的重要参数进行在线监测和评价，实时识别设备故障的征兆，为运行和维护部门安排检修计划提供基础数据，为一次设备的安全运行提供重要的保障。
智能变电站分为三层，即站控层、间隔层、过程层，站控层与间隔层之间的网络为站控层网络，间隔层与过程层之间的网络为过程层网络。
站控层网络数据量不大，实时性要求不高，而过程层网络是智能变电站安全稳定的重要保障，对可靠性、实时性的要求非常高。
2智能变电站电气二次设计常见问题2.1安全防误设计从实际应用的角度来分析，电气二次设计中的安全防误主要包括以下几个方面：（1）应降低开关设备误合和误分的概率；（2）尽量避免带电间隔连接；（3）不允许设备在带电情况下与地线相连；（4）在有负荷的情况下，避免刀闸的相关操作；（5）接地线与开关应避免连接；（6）安装相应的闭锁装置。

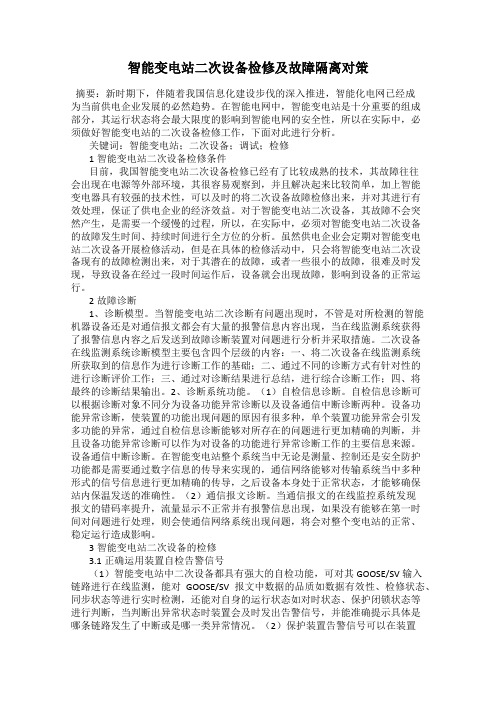

智能变电站二次设备检修及故障隔离对策摘要：新时期下，伴随着我国信息化建设步伐的深入推进，智能化电网已经成为当前供电企业发展的必然趋势。
在智能电网中，智能变电站是十分重要的组成部分，其运行状态将会最大限度的影响到智能电网的安全性，所以在实际中，必须做好智能变电站的二次设备检修工作，下面对此进行分析。
关键词：智能变电站；二次设备；调试；检修1智能变电站二次设备检修条件目前，我国智能变电站二次设备检修已经有了比较成熟的技术，其故障往往会出现在电源等外部环境，其很容易观察到，并且解决起来比较简单，加上智能变电器具有较强的技术性，可以及时的将二次设备故障检修出来，并对其进行有效处理，保证了供电企业的经济效益。
对于智能变电站二次设备，其故障不会突然产生，是需要一个缓慢的过程，所以，在实际中，必须对智能变电站二次设备的故障发生时间、持续时间进行全方位的分析。
虽然供电企业会定期对智能变电站二次设备开展检修活动，但是在具体的检修活动中，只会将智能变电站二次设备现有的故障检测出来，对于其潜在的故障，或者一些很小的故障，很难及时发现，导致设备在经过一段时间运作后，设备就会出现故障，影响到设备的正常运行。
2故障诊断1、诊断模型。
当智能变电站二次诊断有问题出现时，不管是对所检测的智能机器设备还是对通信报文都会有大量的报警信息内容出现，当在线监测系统获得了报警信息内容之后发送到故障诊断装置对问题进行分析并采取措施。
二次设备在线监测系统诊断模型主要包含四个层级的内容：一、将二次设备在线监测系统所获取到的信息作为进行诊断工作的基础；二、通过不同的诊断方式有针对性的进行诊断评价工作；三、通过对诊断结果进行总结，进行综合诊断工作；四、将最终的诊断结果输出。
2、诊断系统功能。
（1）自检信息诊断。
自检信息诊断可以根据诊断对象不同分为设备功能异常诊断以及设备通信中断诊断两种。
设备功能异常诊断，使装置的功能出现问题的原因有很多种，单个装置功能异常会引发多功能的异常，通过自检信息诊断能够对所存在的问题进行更加精确的判断，并且设备功能异常诊断可以作为对设备的功能进行异常诊断工作的主要信息来源。
- 66 -工 业 技 术0 引言随着我国智能电网建设水平的不断提升，很多供电设施都朝着智能化、自动化、信息化的方向发展，不仅提高了配电网的运行效率，保证其质量，而且在很大程度上提高了供电服务质量与客户满意度。
在这种背景之下，诞生了一二次融合技术。
而且随着这项技术投入使用，供电设备更加完善，提高了其运行质量，配电网智能化水平也获得显著提升。
鉴于此，有必要针对配电网一二次融合关键技术进行系统化研究，持续推动该项技术的健康发展。
1 一二次融合技术的发展现状在传统供电模式下，一次设备与二次终端之间主要通过电缆进行连接。
但是，这种接线方式较为复杂，现场施工量较大。
另外，在其运行过程中，还时常出现一、二次设备接口不匹配、二次设备端子标准化程度低等问题，导致一二次设备兼容性、扩展性、互换性均不够理想。
此外，对传统一次设备而言，其IP 防护以及EMC 性能普遍偏低，时常在运行过程中出现遥信抖动、设备凝露等问题；在应用全间隔高速录波功能时存在较大难度；由于单相接地故障监测存在一定的困难，在配电网运行过程中非常容易出现单相接地故障，阻碍了配电质量的提升[1]。
2 一二次融合技术的应用目标在配电网中引进一二次融合技术，主要有以下应用目标：第一，弱化一二次设备的分界。
一二次融合技术需要以防尘、防雨、防腐蚀、防凝露为目标进行高防护结构设计，消除一、二次设备之间的界限，确保一二次融合设备及配电网在恶劣天气环境下，依然可以实现平稳运行，使供电质量获得保障；第二，提高整体设计的耐用性。
一二次融合设备不仅自带整体模块化设计和标准化接口，各模块还具有小型化、可靠性强、实用性高、即插即用等特点，可满足多种类型配电网的使用需求；第三，提高设备智能分析处理能力。
通过应用一二次融合设备，可针对配电网故障进行快速精准定位，并且及时切除故障，尽快恢复供电；第四，获得更加友好的运维体验。
一二次融合设备具有设备状态集成化监测功能，该功能可以在设备运行过程中，对其运行状态进行图形化展示、智能化诊断以及科学化运维指导，帮助工作人员更加精准高效地开展供电线路运维工作，使运维工作水平获得显著提升。
变电站一次及二次设备的运行与维护摘要：近年来,关于智能电网的建设一直我国电力事业发展中的一个备受关注的项目,智能电网的重要组成部分是智能变电站,智能变电站里面有很多智能变压器,这些智能变压器在电网系统中起着安全防护和调节电压平衡的功能。
如果智能变压器出现故障问题,将会直接影响电力系统的稳定让整个电网不能可靠的运行,给电力输送及供电、用电企业带来难以估量的损失。
同时,在智能变电站中也存在着大量的一次及二次设备,做好一次和二次设备的运行与维护管理关系着电网系统的运行通常效果。
所以,根据变电站里面一次设备与二次设备的特点,对其运行要求和维护管理是很重要的。
关键词：变电站；运行维护；管理工作1.变电站中的一次设备1.1一次设备的界定在变电站中常见的一次设备有变压器、断路器、隔离开关、互感器等。
在发电厂电能的产生和输送都有这些一次设备参与,它们将电站里所有零散的部件链接成一个回路,这些回路再连接回路最后形成电网。
所以,由这些一次设备连接形成的回路成为一次回路,这些一次回路相互连接,构成输电、配电或进行其它生产的电力系统。
1.2一次设备的状态检修长期以来,由于在变电站里的一次设备数量比较多,而且有些操作系统也很复杂,所以,要周期性的对所有一次设备进行检修维护来确保稳定运行。
但是,随着供电需求越来越大导致一次设备的数量越来越多,而且操作系统也更加复杂化,所以,这就导致采用传统的检修方式检修成本增加。
数量庞大、检修过程复杂化,因此就很不利于供电企业预期效益的实现。
在这种情况下,检修方式应当应动而生。
对那些一次设备的状态检修是通过在线或者离线检测的方法,这就需要定期的进行采集一次设备正常工作时的数据,用这些采集到的数据对一次设备状态进行分析和评估,因此达到掌握一次设备工作状态的目的,从而制定一些具体的检修策略。
由于在一次设备工作时状态检修可以有效的实现对一次设备监测的目的,也可以根据设备运行的状态来制定检修的时间,有效的提高了设备的工作效率和降低了对设备检测的成本。
