功率放大器加习题(供参考)

功率放大电路同步练习题一、选择题：180的放大电路是（ B ）功率放大电路。

1、功率放大管的导通角是0A.甲类B.乙类C.丙类D.甲乙类2、与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。

A．不用输出变压器 B．不用输出端大电容C．效率高 D．无交越失真3、互补输出级采用射极输出方式是为了使（ D ）A. 电压放大倍数高B. 输出电流小C. 输出电阻增大D. 带负载能力强4、乙类功率输出级，最大输出功率为1W，则每个功放管的集电极最大耗散功率为（ D ）； ; ; D.5、在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为（ C ）。

A．1W B． C． D.无法确定6、若OCL功率放大器的输出电压波形如图1所示，为消除该失真，应：（ C ）A. 进行相位补偿B. 适当减小功放管的静态工作点C. 适当增大功放管的静态D. 适当增大负载电阻的阻值7、OCL功放电路的输出端直接与负载相联，静态时，其直流电位为（ C）。

B.(1/2)VCCC. 0D. 2VCC8、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（ C ）A.放大区中部B.截止区C.放大区但接近截止区D. 放大区但接近饱和区9、乙类双电源互补对称功放电路的效率可达( B )。

% % %10、功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（ A）。

A.交流功率B.直流功率C.平均功率D.有功功率11、功率放大电路与电压放大电路的主要区别是（ C ）。

A.前者比后者电源电压高B.前者比后者电压放大倍数数值大C.前者比后者效率高D. 没有区别12、．在单电源OTL电路中，接入自举电容是为了（ B ）A、提高输出波形的幅度B、提高输出波形的正半周幅度C、提高输出波形的负半周幅度D、加强信号的耦合13、如图所示电路若VD２虚焊，则V２管（A ）A、可能因管耗过大而损坏B、始终饱和C、始终截止14、OTL 功放电路中，输出端中点静态电位为 C 。

思考题与习题4.1 按照电流导通角θ来分类，θ=180度的高频功率放大器称为甲类功放，θ>90度的高频功放称为甲乙类功放，θ=90度的高频功率放大器称为乙类功放，θ<90度的高频功放称为丙类功放。

4.2 高频功率放大器一般采用LC谐振回路作为负载，属丙类功率放大器。

其电流导通角θ<90度。

兼顾效率和输出功率，高频功放的最佳导通角θ= 60～70 。

高频功率放大器的两个重要性能指标为电源电压提供的直流功率、交流输出功率。

4.3 高频功率放大器通常工作于丙类状态，因此晶体管为非线性器件，常用图解法进行分析，常用的曲线除晶体管输入特性曲线，还有输出特性曲线和转移特性曲线。

4.4 若高频功率放大器的输入电压为余弦波信号，则功率三极管的集电极、基极、发射极电流均是余弦信号脉冲，放大器输出电压为余弦波信号形式的信号。

4.5 高频功放的动态特性曲线是斜率为1-的一条曲线。

R∑υ对应的静态特性曲线的交点位于放大区就4.6对高频功放而言，如果动态特性曲线和BEmaxυ称为欠压工作状态；交点位于饱和区就称为过压工作状态；动态特性曲线、BEmax 对应的静态特性曲线及临界饱和线交于一点就称为临界工作状态。

V由大到小变化时，4.7在保持其它参数不变的情况下，高频功率放大器的基级电源电压BB功放的工作状态由欠压状态到临界状态到过压状态变化。

高频功放的集电极V（其他参数不变）由小到大变化时，功放的工作状态由过压状态到电源电压CCV（其它参数不变）由小临界状态到欠压状态变化。

高频功放的输入信号幅度bm到大变化，功放的工作状态由欠压状态到临界状态到过压状态变化。

4.8 丙类功放在欠压工作状态相当于一个恒流源；而在过压工作状态相当于一个恒压源。

集电极调幅电路的高频功放应工作在过压工作状态，而基级调幅电路的高频功放应工作在欠压工作状态。

发射机末级通常是高频功放，此功放工作在临界工作状态。

4.9 高频功率放大器在过压工作状态时输出功率最大，在弱过压工作状态时效率最高。

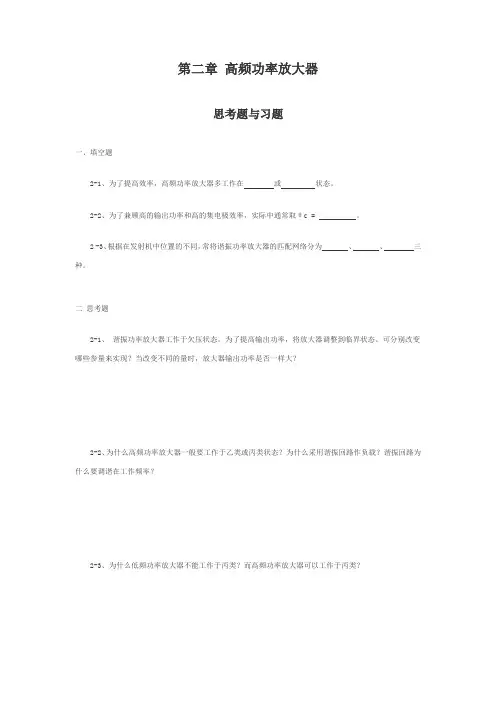

第二章高频功率放大器思考题与习题一、填空题2-1、为了提高效率，高频功率放大器多工作在或状态。

2-2、为了兼顾高的输出功率和高的集电极效率，实际中通常取θc = 。

2 -3、根据在发射机中位置的不同，常将谐振功率放大器的匹配网络分为、、三种。

二思考题2-1、谐振功率放大器工作于欠压状态。

为了提高输出功率，将放大器调整到临界状态。

可分别改变哪些参量来实现？当改变不同的量时，放大器输出功率是否一样大？2-2、为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？2-3、为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？2-4、丙类高频功率放大器的动态特性与低频甲类功率放大器的负载线有什么区别？为什么会产生这些区别？动态特性的含意是什么？2-5、一谐振功放的特性曲线如图题2-5所示,试为下列各题选取一正确答案：(1)该功放的通角θ为：(a)θ>90。

； (b)θ=90。

；(c)θ<90o。

(2)放大器的工作状态系：(a) 由E c、E B决定；(b)由U m、U bm决定；(c)由u BE max、u CE min决定。

(3)欲高效率、大功率,谐振功放应工作于：(a)欠压状态；(b)临界状态；(c) 过压状态(4)当把图P4.l中的A点往上移动时,放大器的等效阻抗是：(a)增大；(b)不变；(c)减小。

相应的工作状态是：(a)向欠压状态变化；(b)向过压状态变化；〈c〉不变。

图思2-52-6. 采用两管并联运用的谐振功率放大器,当其中一管损坏时,发现放大器的输出功率约减小到原来的1/4,且管子发烫,试指出原来的工作状态。

2-7高频功率放大器当u b=U b cosωc t时,uc=U cm cos5ωc t,试回答下列问题：(1)若放大器工作在欠压状态,为了使输出功率最大,应调整哪一个参数?如何调整?(2)若放大器工作在欠压状态,在保持P。

第五章低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称放大器。

它不但输出一定的还能输出一定的，也就是向负载提供一定的功率。

2、功率放大器简称。

对它的要求与低频放大电路不同，主要是：尽可能大、 _____尽可能高、尽可能小，还要考虑管的散热问题。

3、功放管可能工作的状态有三种：类放大状态，它的失真、效率；它的失真、效率。

4、功率放大电路功率放大管的动态范围大,电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入或，产生失真。

5、所谓“互补”放大器，就是利用型管和型管交替工作来实现放大。

6、OTL电路和OCL电路属于工作状态的功率放大电路。

7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在。

8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性，故在两管交替工作时产生。

9、对于乙类互补称功放，当输入信号为正半周时，型管导通，型管截止；当输入信号为负半周时，型管导通，型管截止；输入信号为零（Ui=0）时，两管，输出为。

10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在,当输入信号在正负半周交替过程中造成两功率管同时 ,引起的失真，称为失真。

11、功率放大器按工作点在交流负载线上的位置分类有：类功放、类功放和类功放电路。

12、甲乙类推挽功放电路与乙类功放电路比较，前者加了偏置电路图向功放管提代少量，以减少失真。

13、乙类互补对称功放允许输出的最大功率Pom= 。

总的管耗Pc= 。

14、为了避免输出变压器给功放电路带来的不便和失真，出现了功放电路；为了避免输出电容引出的失真，又出现了功放电路。

15、所谓复合功率管就是由一个功率三极管和一个功率三极管组成的大功率效三极管。

它分型管组合和型管组合两种。

复合管的等效电流放大系数β= 。

二、选择题1、交越失真是一种（）失真。

A、截止失真B、饱和失真C、非线性失真2、OTL和OCL电路的主要区别是（）A、有无输出电容B、双电源或单电源供电3、OCL甲乙类功放电路的效率可达（）A、25%B、78.5%4、甲类单管变压器耦合功率放大器集电极静态工作电流为I CQ，电源电压E C，输出最大功率为（）。

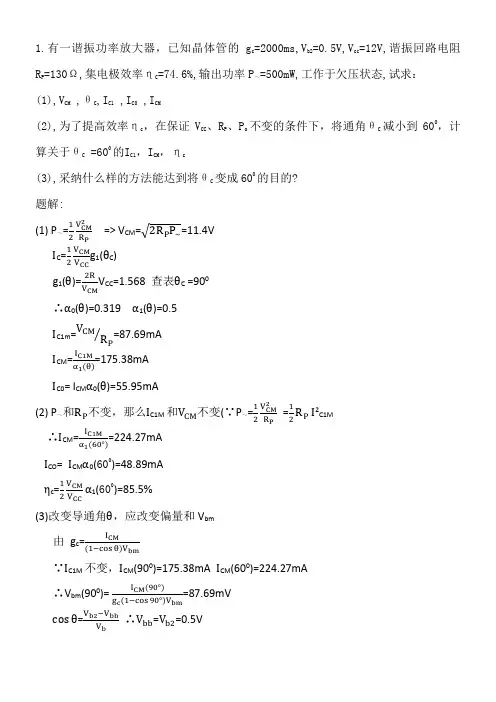

1.有一谐振功率放大器，已知晶体管的g c=2000ms,V b2=0.5V,V cc=12V,谐振回路电阻R P=130Ω,集电极效率ηC=74.6%,输出功率P～=500mW,工作于欠压状态,试求：(1),V CM ,θC,I C1 ,I C0 ,I CM(2),为了提高效率ηc，在保证V CC、R P、P o不变的条件下，将通角θC减小到600，计算关于θC =600的I C1，I CM，ηc(3),采纳什么样的方法能达到将θC变成600的目的?题解:(1) P～=12V CM2R P=> V CM=√P P~=11.4VI C=12V CMV CCg1(θC)g1(θ)=2RV CMV CC=1.568 查表θC =900 ∴α0(θ)=0.319 α1(θ)=0.5I C1m=V CM RP⁄=87.69mAI CM=I C1Mα1(θ)=175.38mAI C0= I CMα0(θ)=55.95mA(2) P～和R P不变，那么I C1M和V CM不变(∵P～=12V CM2R P=12R P I2C1M∴I CM=I C1Mα1(60°)=224.27mA I CO= I CMα0(600)=48.89mAηc=12V CMV CCα1(600)=85.5%(3)改变导通角θ，应改变偏量和V bm由g c=I CM(1−cosθ)V bm∵I C1M不变，I CM(900)=175.38mA I CM(600)=224.27mA∴V bm(900)=I CM(90°)g c(1−cos90°)V bm=87.69mVcosθ=V b2−V bbV b∴V bb=V b2=0.5V即在V bm=87.69mV, V bb=0.5s时，导通角900=0.24427V 由V bm(600)=I CM(60°)g c(1−cos60°)V bmcos(60°)=V b2−V bb=0.5V b∴V bb(600)=112.135mV∴V bm由87.69mV变成244.27mVV bb由500mV变成112.135mV可保证在输出不变时，θC由900变成600答案：(1)①V CM=11.4V② θC =900③I C1=87.69mA④I CM=175.38mA⑤I CO=55.75mA(2)假设V CC、R P、P o不变，θC =600I C1=87.69mA ; I CM=224.27mA ;I CO=48.89mA(3) V bm由87.89mV变成224.27mVV bb由500mV变成112.135mV2.已知谐振高频功率放大器的晶体管饱和临界限的斜率g cr=0.9s,V b2=0.6V,电压电源V CC=18V,V bb=-0.5V,输入电压振幅V bm=2.5V,I CM=1.8A,临界工作状态试求：(1)电源V CC提供的输入功率P o(2)输出功率P～(3)集电极损耗功率P C(4)集电极效率ηC(5)输出回路的谐振电阻R P答案:P o=7516.8mVP～=5904mWP C=1612.8mWηC=78.5%R P=21.68Ω题解:临界时:I CM=g cr(V CC-V CM)可得V CM得θ=63.90 由cosθ=V b2−V bbV b查表α0(63.90)=0.232α1(63.90)=0.410。

非线性电路 功率放大器练习题一、选择题1、为获得良好的调幅特性，集电极调幅电路应工作于 状态。

A ．临界B ．欠压C ．过压D ．弱过压2、丙类谐振功放其谐振回路调谐于 分量A ．基波B ．二次谐波C ．其它高次谐波D ．直流分量3、利用非线性器件相乘作用来实现频率变换其有用项为 。

A 、一次方项B 、二次方项C 、高次方项D 、全部项4、影响丙类谐振功率放大器性能的主要参数不包括A 、 V CCB 、 V BBC 、 V bmD 、R i5、要求本振信号功率大，相互影响小，放大倍数大，宜采用 混频电路。

A 、基极输入，发射极注入B 、基极输入，基极注入C 、发射极输入，基极注入D 、发射极输入，发射极注入6、在保持调制规律不变的情况下，将输入的已调波的载波频率s f 变换成固定的中频I f 的过程称为 。

A. 调制B. 解调C. 倍频D. 变频7、有一超外差接收机，中频在KHz f f f s L I 465=-=，当接收KHz f s 580=的信号时，产生中频干扰的电台的频率是 ，而产生镜频干扰的电台的频率是 。

A. 1510KHzB.1045KHzC. 465KHzD. 930 kHz8、下面的几种频率变换电路中， 不是频谱的线性搬移。

A .调幅B 包络检波C .调频D .混频9、某电路的输入频谱为Ω±S ω；输出频谱为Ω±I ω，则电路功能为 。

A. 检波B. 变频C. 调幅D. 调频10、能够实现双向混频的电路是 。

A .二极管混频器B . 三极管混频器C . 场效应管混频器D .以上三种都能实现11、功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等 （ ）A ．电路特点B ．功率放大倍数C ．电流大小D ．功放管静态工作点选择情况12、关于通角θ的说法正确的是 （ ）A ． θ是指一个信号周期内集电极电流导通角度B．θ是指一个信号周期内集电极电流导通角度的一半C．θ是指一个信号周期内集电极电流导通角度的两倍D．以上说法都不对13、某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A．过压B．弱过压C．临界D．欠压14、混频器与变频器的区别（）A．混频器包括了本振电路B．变频器包括了本振电路C．两个都包括了本振电路D．两个均不包括本振电路15、混频电路又称变频电路，在变频过程中以下正确叙述是（）A．信号的频谱结构发生变化B．信号的调制类型发生变化C．信号的载频发生变化D．以上都不对16、丙类高频功率放大器的通角（）A．θ＝180°B．90°＜θ＜180°C．θ＝90°D．θ＜90°17、谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（）A．余弦波B．尖顶余弦脉冲波C．有凹陷余弦脉冲波D．三角波18、某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将基极直流电源电压V增大，则放大器的工作状态将变为（）BBA．过压B．弱过压C．临界D．欠压19、二极管平衡调幅电路的输出电流中，能抵消的频率分量是( ) A．载波频率ωc及ωc的偶次谐波B．载波频率ωc及ωc的奇次谐波C．调制信号频率ΩD．调制信号频率Ω的偶次谐波20、为获得良好的调幅特性，基极调幅电路应工作于状态。

第九章功率放大电路1．与甲类功率放大器相比较，乙类互补推挽功放的主要优点是_____b____。

(a) 无输出变压器 (b) 能量转换效率高 (c) 无交越失真2．所谓能量转换效率是指_______b__。

(a) 输出功率与晶体管上消耗的功率之比 (b) 最大不失真输出功率与电源提供的功率之比 (c) 输出功率与电源提供的功率之比3．功放电路的能量转换效率主要与____c_____有关。

(a) 电源供给的直流功率 (b) 电路输出信号最大功率 (c) 电路的类型4．甲类功率放大电路的能量转换效率最高是______a___。

(a) 50% (b) 78.5% (c) 100%5．甲类功率放大电路（参数确定）的输出功率越大，则功放管的管耗________c_。

(a) 不变 (b) 越大 (c) 越小6．对甲类功率放大电路（参数确定）来说，输出功率越大，则电源提供的功率____a_____。

(a) 不变 (b) 越大 (c) 越小7．甲类功率放大电路功放管的最大管耗出现在输出电压的幅值为_____a____。

(a) 零时 (b) 最大时 (c) 电源电压的一半8．甲类功率放大电路功放管的最小管耗出现在输出电压的幅值为_____b____。

(a) 零时 (b) 最大时 (c) 电源电压的一半9．乙类互补推挽功率放大电路的能量转换效率最高是______b___。

(a) 50% (b) 78.5% (c) 100%10．乙类互补推挽功率放大电路在输出电压幅值约等于___a______时，管子的功耗最小。

（a）0 (b) 电源电压 (c) 0.64倍电源电压11．乙类互补推挽功率放大电路在输出电压幅值约等于_____c____时，管子的功耗最大。

（a）0 (b) 电源电压 (c) 0.64倍电源电压12．乙类互补功放电路存在的主要问题是______c___。

（a）输出电阻太大 (b) 能量转换效率低 (c) 有交越失真13．为了消除交越失真，应当使功率放大电路的功放管工作在______b___状态。

谐振功率放大器复习题1、何谓谐振功放，属于何种放大器？甲类、乙类和丙类功率放大器的导通角分别是多少，他们的效率大小顺序如何排列？为什么丙类功率放大器的效率较高？2、对功率放大器有哪些性能要求？3、高频功率放大器中谐振电路的作用有哪些？谐振功率放大器有哪几种工作状态？4、谐振功放的输出电压u f与集电极电压u ce的相位有何关系，而与输入信号电压u be的相位又有什么关系？5、谐振功放过压状态最明显的特征是什么，过压状态、欠压状态和临界状态分别是指一种什么样的状态，当谐振功放的集电极电流脉冲出现尖顶时，是否能肯定此时的谐振功放的工作状态？6、谐振功放原工作在临界状态，若等效负载电阻R c因某种原因增大或减小时，则输出功率P1、集电极耗散功率P c和效率ηc将如何变化？7、谐振功率放大器的直流馈电线路包括哪几种馈电电路，电路中各部分有何关系？馈电线路的确定应遵循何种原则？谐振功放的外部特性主要包括哪些特性特性？8、谐振功率放大器的集电极输出电流为什么波形，而经过负载回路选频后输出为什么波形。

9、输入单频信号时，丙类高频功率放大器原工作于临界状态，当电源电压减小或增大时，工作状态将作如何变化？10、输入单频信号时，丙类高频功率放大器原工作于临界状态，当输入信号增大或减小时，工作状态将作如何变化？11、谐振功率放大器输出功率6W，当集电极效率为60﹪时，晶体管集电极损耗为多少？12、谐振功率放大器功率放大器，要实现集电极调制放大器应工作在什么状态，要实现际基极调制放大器应工作在什么状态，为使放大器工作在丙类工作状态，基极偏压应如何设置？13、已知谐振功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明管子进入了什么状态，并说明原因。

谐振功率放大器，若要求效率高，应工作在什么状态。

14、谐振功率放大器原工作于临界状态，由于外接负载的变化而使放大器工作于过压状态。

如若将输入信号减小，使放大器仍工作在临界状态，这时放大器的输出与原来相比有何变化？15、谐振功放的负载特性、调制特性和放大（振幅）特性分别是指什么？16、谐振功放原工作在临界状态，当其它参数一定时，若负载逐渐变化放大器状态会如何变化？若集电极电源逐渐放大器状态会如何变化？若基极电源逐渐放大器状态会如何变化？17、丙类放大器的负载回路失谐时，工作状态将如何变化？丙类放大器为什么要用调谐回路作为集电极负载？18、已知某谐振功率放大器的电压、电流值为E c＝12V，U f＝11V，E b＝0.5V，U b＝0.24V，I c0＝25mA，I c1＝45mA，I b0＝0.8mA，I b1＝1.5mA。

第9 章自测题、习题解答自测题9一、功率放大器和电压放大器没有本质区别，但也有其特殊问题，试简述功率放大器的特点。

解：功率放大电路与电压放大电路本质上没有区别，功率放大电路既不是单纯追求输出高电压，也不是单纯追求输出大电流，而是追求在电源电压确定的情况下，输出尽可能大的不失真的信号功率，功率放大器的特点： 1. 输出功率要大 2. 转换效率要高 3. 非线性失真要小。

二、分析下列说法是否正确，凡对者在括号内打“V”，凡错者在括号内打“X” 。

（1）在功率放大电路中，输出功率愈大，功放管的功耗愈大。

（）（2）功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

（）（3）功率放大器为了正常工作需要在功率管上装置散热片，功率管的散热片接触面是粗糙些好。

（）（4）当OCL 电路的最大输出功率为1W 时，功放管的集电极最大耗散功率应大于1W。

（）（5）乙类推挽电路只可能存在交越失真，而不可能产生饱和或截止失真。

（）（6）功率放大电路，除要求其输出功率要大外，还要求功率损耗小，电源利用率高。

（）（7）乙类功放和甲类功放电路一样，输入信号愈大，失真愈严重，输入信号小时，不产生失真。

（）（8）在功率放大电路中，电路的输出功率要大和非线性失真要小是对矛盾。

（）（9）功率放大电路与电压放大电路、电流放大电路的共同点是1）都使输出电压大于输入电压；（）2）都使输出电流大于输入电流；（）3）都使输出功率大于信号源提供的输入功率。

（）（10）功率放大电路与电压放大电路的区别是1）前者比后者电源电压高；（）2）前者比后者电压放大倍数数值大；（）3）前者比后者效率高；（）4）在电源电压相同的情况下，前者比后者的最大不失真输出电压大；(11) 功率放大电路与电流放大电路的区别是1 )前者比后者电流放大倍数大；()2)前者比后者效率高；()解：⑴X,当输出电压峰值为0.6Vcc时，功放管的管耗最大约为最大输出功率的五分之一。

第九章功率放大电路一、填空题：1、功率放大器要求有足够的、较高的和较小的。

2、互补对称式功率放大器要求两三极管特性，极性。

3、甲乙类互补对称电路虽然效率降低了，但能有效克服。

4、OCL电路比OTL电路多用了一路，省去了。

5、乙类互补对称电路最高工作效率为。

二、选择题：1、已知电路如图所示，T1和T2管的饱和管压降│U C E S│＝3V，V C C＝15V，RL＝8Ω，。

选择正确答案填入空内。

图（1）电路中D1和D2管的作用是消除。

A．饱和失真B．截止失真C．交越失真（2）静态时，晶体管发射极电位U E Q。

A．＞0V B．＝0V C．＜0V（3）最大输出功率P O M。

A．≈28W B．＝18W C．＝9W（4）当输入为正弦波时，若R1虚焊，即开路，则输出电压。

A．为正弦波B．仅有正半波C．仅有负半波（5）若D1虚焊，则T1管。

A．可能因功耗过大烧坏B．始终饱和C．始终截止2、不属于功率放大电路所要求的是-------( )A.足够的输出功率B.较高的电压放大倍数C.较高的功率D.较小的非线性失真3．带负载能力强的放大电路是---------( )A.阻容耦合放大电路B.差分放大电路C.共发射极放大电路D.射极输出器4．最适宜作功放末极的电路是---------( )A.甲类功率放大器B.乙类功率放大器C.甲乙类互补对称输出电路 电路4．下列说法错误的是-------------( )A.当甲类功放电路输出为零时，管子消耗的功率最大B.乙类功放电路在输出功率最大时，管子消耗的功率最大C.在输入电压为零时，甲乙类推挽功放电路所消耗的功率是两管子的静态电流和电源电压的乖积乙类互补对称电路，其功放管的最大管耗出现输出电压幅度为CC V π2的时侯三、综合题：1、在图9.3.1功放电路中，已知V CC =12V ，R L =8Ω。

i u 为正弦电压，求： （1）在0)(=sat CE U 的情况下，负载上可能得到的最大输出功率；（2）每个管子的管耗CM P 至少应为多少 （3）每个管子的耐压(BR)CEO U 至少应为多少CCL u o图9.3.12、在图9.3.2所示电路中，已知二极管的导通电压U D ＝，晶体管导通时的│U B E │＝，T 2和T 4管发射极静态电位U E Q ＝0V 。

基本放大电路习题参考答案8.1 试判断如图8.1所示的各电路能否放大交流电压信号？为什么？解：(a)能 (b)不能 (c)不能 (d)能8.2 已知如图8.2所示电路中，三极管均为硅管，且β=50，试估算静态值I B 、I C 、U CE 。

解：（a ）751)501(1007.012=⨯++-=B I （μA ） 75.3==B C I I β（mA ） 825.3)1(=+=B E I I β（mA ）75.01825.3275.312=⨯-⨯-=CE U (V)(b) BE B B C C B CC U R I R I I U ++⨯+=)(1610)501(2007.012)1(=⨯++-=++-=C b BE CC B R R U U I β（μA ） 8.0==B C I I β(mA) 84.310)016.08.0(12=⨯+-=CE U (V)8.3 晶体管放大电路如图8.3所示，已知U CC = 15 V ，R B =500 k Ω，R C = 5k Ω，R L =5k Ω，β=50。

（1）求静态工作点；（2）画出微变等效电路；（3）求放大倍数、输入电阻、输出电阻。

解：(1)30=-=BBE CC B R U U I （μA ） 5.1==B C I I β (mA)53.1)1(=+=B E I I β(mA)5.7=⋅-=C C CC CE R I U U (V)167.126)1(300=++=Ebe I r β (K Ω) (2)(3)107//-=-=beL C u r R R A β 167.1//≈=be B i r R R (K Ω)5==C O R R (K Ω)8.4 在上题图8.3的电路中，已知I C =1.5 mA ， U CC = 12V ，β=37.5，r be =1 k Ω，输出端开路，若要求uA = -150，求该电路的RB 和RC 值。

解：由于150//-=-=-=beC be L C u r R r R R A ββ 则4=C R (K Ω)Ω=⨯==-K I U R B CC B 30010401268.5实验时，用示波器测得由NPN 管组成的共射放大电路的输出波形如图8.4所示，（1）说明它们各属于什么性质的失真（饱和、截止）？（2）怎样调节电路参数才能消除失真？R 解：(a)截止失真：固定偏置电路，应减小R B，对分压式偏置电路，可减少上偏电阻1B R。

习 题1. 选择题。

(1)功率放大电路的转换效率是指 。

A ．输出功率与晶体管所消耗的功率之比 B ．输出功率与电源提供的平均功率之比C ．晶体管所消耗的功率与电源提供的平均功率之比 (2)乙类功率放大电路的输出电压信号波形存在 。

A ．饱和失真 B ．交越失真 C ．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W ，则电路中功放管的集电极最大功耗约为 。

A ．B ．C ．(4)在选择功放电路中的晶体管时，应当特别注意的参数有 。

A ．βB ．I CMC ．I CBOD ．U (BR)CEOE ．P CM (5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到 。

A ．25% B ．50% C ．%(6)乙类互补功放电路中的交越失真，实质上就是 。

A. 线性失真 B. 饱和失真 C. 截止失真 (7) 功放电路的能量转换效率主要与 有关。

A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型 解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图所示电路中，设BJT 的β=100，U BE =，U CES =，I CEO =0，电容C 对交流可视为短路。

输入信号u i 为正弦波。

(1)计算电路可能达到的最大不失真输出功率P om (2)此时R B 应调节到什么数值 (3)此时电路的效率η=ou 12V+图 题2图解：(1)先求输出信号的最大不失真幅值。

由解题2图可知：ωt sin om OQ O U U u += 由CC om OQ V U U ≤+与CES om OQ U U U ≥-可知：CES CC om 2U V U -≤即有2CESCC om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122CES CC L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为：()CES CC CES CES CC OQ 212U V U U V U +=+-=所以 A 72.0825.0122L CES CC L OQ CC CQ ≈⨯-=-=-=R U V R U V ImA 2.7CQ BQ ==βIIk Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

例 某谐振功率放大器，晶体管的饱和临界线斜率0.5s cr g =,0.6V bZ U =，电源电压24V cc V =,0.2V bb V =−，输入信号振幅2V bm U =，输出回路谐振电阻50P R =Ω，输出功率2W o P =，试求：(1)集电极电流最大值CM I 、输出电压振幅cm U 、集电极效率c η；(2)判断放大器工作于什么状态?(3)当P R 变为何值时，放大器工作于临界状态，这时输出功率o P 、集电极效率c η分别为何值?题意分析 此题虽然给出了饱和临界线的斜率cr g ，但是没有说明是临界工作状态，因而不能用cr g 来计算CM I 或cm U ，而是要用一般的通用公式计算。

判断是否是临界状态时才能应用cr g 计算。

解(1)由于0.6(0.2)cos 0.42bZ bb c bmU V U θ−−−===，得66.4c θ=°，查表0(66.4)0.241α°=,1(66.4)0.421α°=由2112o c m P P I R =和10.2828(A)282.8(mA)c m I ====， 则31282.8105014.14(V)cm c m P U I R −==××= 11282.8()671.7(mA)0.421CM c m c I I αθ=== 直流电源cc V 输入功率00()24671.70.2413885.1(mW)αθ====××=cc c cc CM c P V I V I集电极效率200051.5%3885.1η====o c P P (2)判断放大器工作于什么状态，可以利用cr g 来进行。

若为临界状态则满足()CM cr cc cm I g V U =−。

实际上，放大器的14.14V cm U =，671.7mA =CM I ，这里可以用两个方法判断。

①若14.14(V)cm U =，对应于临界状态的CM I ′为()0.5(2414.14) 4.93(A)CMcr cc cm I g V U ′=−=×−=,<′CM CM I I 为欠压状态。

功率放大电路习题第九章功率放大电路1.与甲类功率放大器相比较，乙类互补推挽功放的主要优点是b 。

(a)无输出变压器(b)能量转换效率高(c)无交越失真2.所谓能量转换效率是指b_5(a)输出功率与晶体管上消耗的功率之比(b)最大不失真输出功率与电源提供的功率之比(c)输出功率与电源提供的功率之比3.功放电路的能量转换效率主要与c有关。

(a)电源供给的直流功率(b)电路输出信号最大功率(c)电路的类型4.甲类功率放大电路的能量转换效率最高是a—。

(a) 50% (b) 78.5% (c) 100%5.甲类功率放大电路(参数确定)的输岀功率越大，则功放管的管耗c_。

(a)不变(b)越大(c)越小6.对甲类功率放大电路(参数确定)来说，输出功率越大，则电源提供的功率a，(a)不变(b)越大(c)越小7.甲类功率放大电路功放管的最大管耗出现在输出电压的幅值为aa(a)零时(b)最大时(c)电源电压的一半8.甲类功率放大电路功放管的最小管耗出现在输出电压的幅值为(a)零时(b)最大时(c)电源电压的一半9.乙类互补推挽功率放大电路的能量转换效率最高是b_o(a) 50% (b) 78.5% (c) 100%10 .乙类互补推挽功率放大电路在输出电压幅值约等于—a时，管了的功耗最小。

(a) 0(b)电源电压(c) 0.64倍电源电压11.乙类互补推挽功率放大电路在输出电压幅值约等于c 时，管子的功耗最大。

(a) 0(b)电源电压(c) 0.64倍电源电压12.乙类互补功放电路存在的主要问题是c。

(a)输出电阻太大(b)能量转换效率低(c)有交越失真13.为了消除交越失真，应当使功率放大电路的功放管工作在b—状态。

(a)甲类(b)甲乙类(c)乙类14.乙类互补功放电路中的交越失真，实质上就是c o(a)线性失真(b)饱和失真(c)截止失真15.在乙类互补推挽功率放大电路中，每只管了的最大管耗为___ C ________ O(a) (b) (c)16.设计一个输出功率为20W的功放电路，若用乙类互补对称功率放大，则每只功放管的最大允许功耗PCM至小应有b c(a) 8W (b) 4W (c) 2W17.乙类互补推挽功率放大电路中，若电源电压为VCC，放大管的饱和压降为U CES,那么放大管的最大管压降为b_°(a) (b) (c)18.乙类互补推挽功率放大电路中，流过放大管的最大电流为C 0(a) (b) (c)19.乙类互补推挽功率放大电路中的最大输出电压为b o(a) (b) (c)20.乙类互补推挽功率放大电路最大输出功率为b—。

解：
（1）输出功率
（2）二极管D1，D2的作用是为T2，T3提供一个适当的正偏压，使之克服交越失真。
39．OCL功放电路如下图所示。已知输入电压Vi为正弦波，T1，T2的特性对称。
（1）动态时，若出现交越失真，应调整哪个元件，如何调整？
（2）设三极管饱和压降约为0V。若希望在负载电阻RL= 8Ω的喇叭上得到9W的信号功率输出，则电源电压VCC值至少应取多少？
（3）由公式 解得Pom=2.64W
42．OTL功放电路如下图所示，已知VCC= 35V，RL= 35Ω，流过负载电阻的电流为iL= 0.45cosωt（A）。求：
（1）负载上得到的最大功率Pom；
（2）电源提供的平均功率PV。
解：（1）求Pom
（2）求PV
电源提供的功率应为电源电压乘以平均电流，即
B.工作在甲类状态的功率放大器，无信号输入时无功率损耗
C.工作在乙类状态的功率放大器，无信号输入时有功率损耗
D.工作在甲乙类状态的功率放大器无信号输入时无功率损耗（）
解：A
13．与甲类功率放大方式比较，乙类OCL互补对称功率放大的主要优点是
A.不用输出变压器B.不用大容量的输出电容
C.效率高D.无交越失真（）
25．由于功率放大器中的晶体管处于大信号工作状态，所以微变等效电路方法不再适用。（）
解：√
26．功率放大电路比电流放大电路的电流放大倍数大。（）
解：×
27．当OCL电路的最大输出功率为1W时，功放管的集电极最大耗散功率应大于1W。
解：×
28．在输入电压为零时，甲乙类互补对称功率放大电路中电源消耗的功率是两个管子的静态电流与电源电压的乘积。（）
与电容C2相连的电极。
（2）Po（max）= 9W

一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。

2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。

4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。

5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。

7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。

8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。

9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。

（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。

11．画放大电路的直流通路时，电路中的电容应 断开 。

12．画放大电路的交流通路时，电路中的电容应 短路 。

13．若静态工作点选得过高，容易产生 饱和 失真。

14．若静态工作点选得过低，容易产生 截止 失真。

15．放大电路有交流信号时的状态称为 动态 。

16．当 输入信号为零 时，放大电路的工作状态称为静态。

17．当 输入信号不为零 时，放大电路的工作状态称为动态。

18．放大电路的静态分析方法有 估算法 、 图解法 。

19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。

20．放大电路输出信号的能量来自 直流电源 。

二、选择题1、在图示电路中，已知U C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。

当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ，则R W 为 k Ω。

AA. 465B. 565C.400D.3002.在图示电路中，已知U C C ＝12V ，晶体管的β＝100，若测得I B ＝20μA ，U C E ＝6V ，则R c ＝ k Ω。

基本放大电路的练习题及答案一、判断题1、(错误)根据功率放大电路中晶体管静态工作点在交流负载线上的位置不同，功率放大电路可分为两种。

2、(错误)电源电压为+12V 的OCL 电路，输出端的静态电压应该调整到6V 。

3、(正确)OTL 功率放大器输出端的静态电压应调整为电源电压的一半。

4．(错误)乙类功率放大器电源提供的功率与输出功率的大小无关。

二、选择题：（请将唯一正确选项的字母填入对应的括号内）1、根据功率放大电路中晶体管( A )在交流负载线上的位置不同，功率放大电路可分为3种。

A ．静态工作点B ．基极电流C ．集电极电压D ．集电极电流2、乙类功率放大器电源提供的功率( A )。

A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输出功率的大小无关D ．是一个设计者确定的恒定值3、甲类功率放大器电源提供的功率( D )。

A ．随输出功率增大而增大B ．随输出功率增大而减小C ．与输入功率的大小有关D ．是一个设计者确定的恒定值4、电源电压为+9V 的OCL 电路，输出端的静态电压应该调整到( D )V 。

A ．+9B ．一9C ．4．5D ．05、电源电压为12V 的OTL 电路，输出端的静态电压应该调整到( C )V 。

A ．12B ．9C ．6D ．0三、思考题1、按照静态工作点设置位置不同，可以将功率放大器的工作状态分为哪几种形式。

答：按照静态工作点设置位置不同，可以将功率放大器的工作状态可以分为甲类、乙类和甲乙类放大等形式。

2、什么是乙类互补对称功率放大电路？答：将静态工作点设置在放大区和截止区的交界处（BQ 0I =），静态时电流0CQ I ≈,在此工作状态下，输出信号只有输入信号的半个周期，另外半个周期被截止了。

在实际应用中，选用两个不同管型的三极管，在输入信号的正、负半周交替导通，然后在负载上合成一个完整的输出信号，称为乙类互补对称功率放大电路。

3、场效应管与晶体管的区别主要体现在哪几个方面？答：（1）场效应管是电压控制器件，它通过栅源电压来控制漏极电流；（2）场效应管的控制输入端电流极小，因此它的输入电阻（710～1510Ω）很大；（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于它不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。
