九年级数学上册第五章投影与视图5.1投影教案(新版)北师大版

5.1投影教案第1课时投影的概念与中心投影1.了解投影和中心投影的含义，体会灯光下物体的影子在生活中的应用；（重点）2.通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化.（难点）一、情景导入皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲，表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐.学生在灯光下做不同的手势，观察映射到屏幕上的表象.二、合作探究探究点一：中心投影的概念下列投影中，不属于中心投影的是（）A.晚上路灯下小孩的影子B.汽车灯光照射下行人的影子C.阳光下沙滩上人的影子D.舞台上一束灯光下演员的影子解析：A中晚上路灯的光线是从一个点发出的，故晚上路灯下小孩的影子是中心投影；B中汽车灯的光线也是从一点发出的，故在汽车照射下行人的影子是中心投影；C中阳光的光线是互相平行的，不是从一个点发出的，故不是中心投影；D中舞台上的一束灯光也是从一个点发出的，灯光下演员的影子是中心投影.故选C.方法总结：形成中心投影的光线是从一点发出的，各光线相交于一点（即光源处）.探究点二：中心投影的性质【类型一】中心投影的作图一天晚上，小丽在路灯下玩，如图所示.你能画出小丽在路灯下的影子吗？（用线段表示）解：光是沿直线传播的，以光源S为端点过点C作射线，交地面于点A，则线段AB即可看作是小丽的影子.如图所示.方法总结：作一物体在路灯下的影子时，连接点光源和物体的顶端的点并延长，与地面相交，则与地面的交点和物体的底端之间的线段即为该物体的影子.如图所示，由两根直立的木杆在一路灯下的影子判断路灯灯泡的位置.解：如图所示，两条光线的交点O即为灯泡所在的位置.方法总结：相交光线的交点即为点光源所在的位置.点光源下两个物体的影子可能在同一个方向，也可能不在同一个方向.【类型二】中心投影的变化规律如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A.逐渐变短B.先变短后变长C.先变长后变短D.逐渐变长解析：在路灯下，路灯照人所形成的投影是中心投影.人的影子可以通过路灯和人的头顶作直线，该直线和地面的交点到人的距离即为他的影子的长度.因此人离路灯越远，他的影子就越长.由A到B这一过程中，人在地上的影子先逐渐变短，当他走到路灯正下方时，影子为一点，然后又逐渐变长.故选B.方法总结：在灯光下，垂直于地面的物体离点光源距离近时影子短，离点光源远时影子长.【类型三】中心投影的有关计算如图所示，晚上，小明由路灯AD走向路灯BC，当他行至点P处时，发现他在路灯BC下的影长为2m，且影子的顶端恰好在A点，接着他又走了6.5m至点Q处，此时他在路灯AD下的影子的顶端恰好在B点（已知小明的身高为1.8m，路灯BC的高度为9m）.（1）计算小明站在点Q处时在路灯AD下影子的长度；（2）计算路灯AD的高度.解析：由路灯、小明都垂直于地面，知AD∥PE∥QH∥BC，用相似三角形中的比例线段可求解.解：（1）如图所示，∵EP⊥AB，CB⊥AB，∴EP∥BC，∴∠AEP＝∠ACB，∠APE＝∠ABC，∴△AEP∽△ACB.∴PECB＝APAB，即1.89＝2AB，解得AB＝10（m）.∴QB＝AB－AP－PQ＝10－2－6.5＝1.5（m），即小明站在点Q时在路灯AD下影子的长度为1.5m；（2）同理可证△HQB∽△DAB，∴HQDA＝QBAB，即1.8AD＝1.510，解得AD＝12（m）.即路灯AD的高度为12m.方法总结：解决本题的关键是构造相似三角形，然后利用相似三角形的性质求出对应线段的长度.三、板书设计投影的概念与中心投影⎩⎪⎨⎪⎧投影的概念：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象中心投影⎩⎪⎨⎪⎧概念：点光源的光线形成的投影变化规律影子是生活中常见的现象，在探索物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念.通过在灯光下摆弄小棒、纸片，体会、观察影子大小和形状的变化情况，总结规律，培养学生观察问题、分析问题的能力.第2课时平行投影与正投影1.知道平行投影和正投影的含义，能够确定物体在太阳光下的影子；（重点）2.了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的，理解在同一时刻，物体的影子与它们的高度成比例；（重点）3.会利用平行投影的性质进行相关计算.（难点）一、情景导入太阳光下的影子是我们司空见惯的，物体在太阳光下形成的影子与在灯光下形成的影子有什么不同呢？二、合作探究探究点一：平行投影【类型一】平行投影的认识下列物体的影子中，不正确的是（）解析：太阳光线是平行的，故影长与物体高度成比例，所以A项正确；太阳光线画得不平行，故B项错误；因为物体在光源两侧，故影子方向不同，因而C项正确；因灯光是发散的，故影子与物体高度不成比例且物体在光源同侧，影子方向相同，D项正确.故选B.方法总结：（1）平行投影的光源是太阳，平行投影的光线是平行的；而中心投影的光源是点光源，中心投影的光线是相交的.（2）同一时刻，太阳光下的影子长度都与物体高度成比例；灯光下的影子长度与物体高度不一定成比例.（3）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.【类型二】平行投影的作图如图，在某一时刻垂直于地面的物体AB在阳光下的投影是BC，请你画出此时同样垂直于地面的物体DE在阳光下的投影，并指出这一时刻是在上午、中午还是下午？解：如图，连接AC，过点D作DF∥AC，过点E作EF∥BC交DF于点F，则EF就是DE的投影.由BC是北偏西方向，判断这一时刻是上午.方法总结：（1）画物体的平行投影的方法：先根据物体的投影确定光线，然后利用两个物体的顶端和各自影子的末端的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定其影子.（2）物体在阳光下的不同时刻，不仅影子的大小在变，而且影子的方向也在改变，就我们生活的北半球而言，上午的影子的方向是由西向北变化，影子越来越短，下午的影子方向由北向东变化，影子越来越长.【类型三】 平行投影的有关计算如图，小王身高1.7m ，他想测量一栋大楼的高度，他沿着阳光下的楼影BA 由B 向A 走去，当他走到点C 时，他的影子顶端正好与大楼的影子顶端重合，测得AC ＝19.2m ，BC ＝0.8m ，则大楼的高度为 m.解析：设大楼的高为x m ，楼和人均与地面垂直，由平行投影的特点可得到两三角形相似.由相似三角形的性质，得BC BA ＝人高楼高，即0.819.2＋0.8＝1.7x.解得x ＝42.5. 方法总结：本题也可用同一时刻，太阳光下不同物体的高度与影长成正比，即甲物体的高甲物体的影长＝乙物体的高乙物体的影长来解答. 一位同学想利用树影测树高，已知在某一时刻直立于地面的长1.5m 的竹竿的影长为3m ，但当他马上测量树影时，发现树的影子有一部分落在墙上（如图①）.经测量，留在墙上的影高CD ＝1.2m ，地面部分影长BD ＝5.4m ，求树高AB .解：方法一：过点D 作DE ∥AC 交AB 于点E ，如图①.∵四边形AEDC 为平行四边形，∴AE ＝CD ＝1.2m.∵EB BD ＝1.53，∴EB ＝2.7m ， ∴AB ＝AE ＋EB ＝3.9m.方法二：延长AC 交BD 的延长线于点E ，如图②.∵CD ＝1.2m ，CD DE ＝1.53，∴DE ＝2.4m. ∴BE ＝BD ＋DE ＝7.8m.∵AB BE ＝1.53，∴AB ＝3.9m. ∴树高AB 为3.9m.方法总结：解决这类问题较为常见的方法有两种，一是画出树影在墙脚对应的树高；二是透过墙，补全树在平地上的影长.探究点二：正投影观察如图所示的物体，若投影的方向如箭头所示，图中物体的正投影是下列选项中的（ ）解析：我们观察图中的两个立体图形，分别按照所示投影线考虑它的正投影，得到圆柱的正投影是长方形，其中短边等于圆柱底面的直径，长边等于圆柱的高；正方体的正投影是与它一个面全等的正方形.因此本题画出的图形应是它们的组合，且长方形在正方形的左边.故答案为C.方法总结：本题是正投影性质的简单应用，通过观察和画图可以加深对正投影的理解，同时也可以发展我们的空间想象能力.本题还可以用实物进行实验，通过实验验证结果的正确性.三、板书设计平行投影与正投影⎩⎪⎨⎪⎧平行投影⎩⎪⎨⎪⎧概念：平行光线所形成的投影变化规律正投影：平行光线与投影面垂直时形成的投影本节课研究平行投影，让学生体会影子与生活的息息相关，激发学生学习的动机与兴趣，树立正确的数学观.本课时密切联系实际，涉及地理、物理等知识，体现了数学与各学科内容间的联系.让学生积极参加数学活动，认识数学与人类的密切联系及对人类历史发展的作用，激发学生探究与创造，加强学生的合作与交流.。

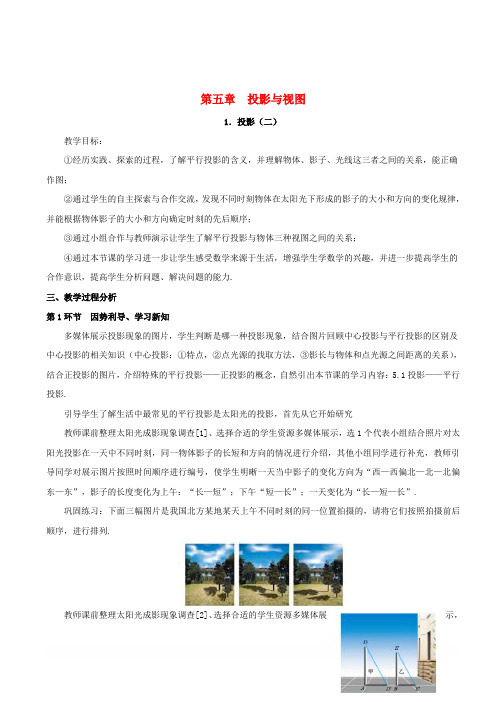

第五章投影与视图1．投影（二）教学目标：①经历实践、探索的过程，了解平行投影的含义，并理解物体、影子、光线这三者之间的关系，能正确作图；②通过学生的自主探索与合作交流，发现不同时刻物体在太阳光下形成的影子的大小和方向的变化规律，并能根据物体影子的大小和方向确定时刻的先后顺序；③通过小组合作与教师演示让学生了解平行投影与物体三种视图之间的关系；④通过本节课的学习进一步让学生感受数学来源于生活，增强学生学数学的兴趣，并进一步提高学生的合作意识，提高学生分析问题、解决问题的能力.三、教学过程分析第1环节因势利导、学习新知多媒体展示投影现象的图片，学生判断是哪一种投影现象，结合图片回顾中心投影与平行投影的区别及中心投影的相关知识（中心投影：①特点，②点光源的找取方法，③影长与物体和点光源之间距离的关系），结合正投影的图片，介绍特殊的平行投影——正投影的概念，自然引出本节课的学习内容：5.1投影——平行投影.引导学生了解生活中最常见的平行投影是太阳光的投影，首先从它开始研究教师课前整理太阳光成影现象调查[1]、选择合适的学生资源多媒体展示，选1个代表小组结合照片对太阳光投影在一天中不同时刻，同一物体影子的长短和方向的情况进行介绍，其他小组同学进行补充，教师引导同学对展示图片按照时间顺序进行编号，使学生明晰一天当中影子的变化方向为“西—西偏北—北—北偏东—东”，影子的长度变化为上午：“长—短”；下午“短—长”；一天变化为“长—短—长”.巩固练习：下面三幅图片是我国北方某地某天上午不同时刻的同一位置拍摄的，请将它们按照拍摄前后顺序，进行排列.教师课前整理太阳光成影现象调查[2]、选择合适的学生资源多媒体展示，选1个代表小组结合照片与统计的数据表格对同一时刻，不同高度的物体的影子的长短的情况进行介绍，其他小组同学进行补充，使学生明晰同一时刻，不同高度的物体的影子的长短不相同，物高与影长之间存在“物高A：影长A=物高B：影长B，教师结合图片，适时引导学生运用相似的知识对原理进行解释活动目的：通过两个问题设置，让学生在亲身参与的基础上，进行展示及讨论交流，让学生初步学会本节课的研究内容，在小组讨论的基础上得出两个问题的答案，进一步培养了学生探究知识的能力，体会到了自主学习的乐趣，为学生以后更好的学习新知奠定基础.学生在探究完教师的问题后，教师出示课前准备的图片，让学生验证变化规律的成因，给学生一个完整的知识结构.第2环节：例题讲解，深入研究例题讲解：例题2：某校墙边有甲、乙两根木杆，已知乙木杆的高度为1.5m.某一时刻甲木杆在阳光下的影子如图所示.你能画出此时乙木杆的影子吗？（1）当乙木杆移动到什么位置时，其影子刚好不落在墙上？（2）如果此时测得甲、乙木杆的影子长为 1.24和1m，那么你能求出甲木杆的高度吗？活动目的：借助例题讲解得形式，让学生深入了解并运用上一环节所学的相关知识.通过问题1深化学生所学知识，发现物体、影子、光线这三者之间；确定其中的两个因素即可确定第三个因素；通过问题2，让学生学会动态看待投影问题，通过问题3，使学生能够应用所探究到的知识解决实际问题.第四环节：对比提升，拓展提高请完成以下两道题目,并与同伴交流你判断的方法.巩固练习如图(1),中间是一盏路灯,周围有一圈栏杆表示的是这些栏杆的阴影,但没有画完补充完整.目的：通过活动进一步巩固学生对平行投影和中心投影特点对比的认识，熟练确定投影类型的方法，通过活动引导学生思考投影的各种情况，学生经历实践探索,交流讨论的过程，培养了学生的动手实践能力，积累了数学活动经验，全面掌握投影现象的特点.第五环节：归纳总结，感悟收获今天我我最大的收获是．．．．．．（从数学知识，数学方法和数学思想方面引导学生思考）活动目的：通过开放式小结，使学生自主回顾、总结梳理所学知识，培养学生归纳、概括能力和表达能力. 第六环节：布置作业《课本》习题 (1)活动目的：“必作题”可以巩固本节课所学内容，“选作题”可以培养学生对投影知识的兴趣并对后面视图铺垫一定的基础．四、教学反思1．对比学习合理应用，可以让学生自觉的对事物的本质属性进行探究，本节课，让学生对同一事物在不同时刻的太阳光投影和不同事物在同一时刻的太阳光投影的调查，既激发学生的探究热情，又在对比中加深学生对知识的理解，在“对比提升，拓展提高”环节，让学生通过作图，自己对比、辨析太阳光成影和灯光成影，也达到了同样的学习效果.2．本节课的设计循序渐进、挑战性逐渐增大，全程都由学生自主学习，不断推进，不断激发学生的探索欲望，培养学生的创新精神，拓展能力．。

第五章　投影与视图1　投影第1课时【教学目标】知识与技能:了解中心投影的含义,体会灯光下物体的影子在生活中的运用,体会灯光投影在生活中的实际价值.过程与方法:经历实践、探索的过程,能区别平行投影与中心投影条件下物体的投影.情感态度与价值观:通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.【重点难点】重点:了解中心投影的含义.难点:能根据灯光来辨别物体的影子,初步进行中心投影条件下物体与其投影之间的相互转化.【教学过程】一、创设情境投影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动:(1)尽所能收集生活中各类投影现象(用电子图片形式呈现).(2)小组长整理所收集的图片,统一规格要求,交给数学教师.二、探索归纳教师课前整理、选择学生资,多媒体展示,选3—4个小组代表简单介绍,分析投影的光线特点(讲解太阳光线可以看成是平行光线).给展示图片编号,要求学生根据一定的标准进行分类(学优生可以先设定标准,再分类;学困生可以先分类,再根据自己的分类尝试写出分类的标准),通过对分类及标准的过程性加工,使学生明晰投影光线可以看成是从同一个点发出的投影叫中心投影,投影光线可以看成是平行光线的投影叫平行投影.结合中心投影的特点,完成对点光确定方法的学习.例题:确定图中路灯灯泡所在的位置.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤时(确保学生有资可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行班级交流(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明晰对应点的正确找取是确定灯泡位置的关键.三、交流反思今天我最大的收获是……(从数学知识,数学方法和数学思想方面引导学生思考)四、检测反馈1.如图,一个广告牌挡住了路灯的灯泡.(1)确定图中路灯灯泡所在的位置;(2)在图中画出表示小赵身高的线段.2.两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置.(2)画出图中表示婷婷影长的线段.五、布置作业课本P128　习题5.1　第2、3题六、板书设计投影1.探究2.归纳分类:3.应用练习:例题七、教学反思1.多媒体的合理应用,可极大地激发学生的学习兴趣,提高教学效果.在本节课的“综合调查”和“情境引入”教学环节中,通过学生收集和用多媒体展示的人影、皮影、手影等的精彩图片,给学生以视觉冲击,产生了视觉和心理的震撼,这样在课堂“第一时间”抓住了学生的注意力、极大地激发了学生的学习热情,这十分有利于后面教学活动的开展,提高课堂教学效果.2.通过富有挑战性的“问题(或活动)”激发学生的探索欲望,培养创新精神,拓展思维能力.在本节课“合作学习,深入研究”“练习巩固,拓展提高”教学环节中活动设计,由简单的“模仿”到“创作设计”循序渐进、挑战性逐渐增大,不断激发学生的探索欲望,引人入胜,培养创新精神,提高拓展能力.关闭Word文档返回原板块。

第1课时中心投影课时目标1.通过实例了解投影、中心投影的概念.2.在具体操作活动中,初步感受在点光源下物体影子的变化情况;在具体情境中了解在点光源下影响物体影子长度的一些因素;会进行中心投影的有关画图.3.通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.学习重点中心投影的概念及相关画图.学习难点根据物体的影子找光源.课时活动设计情境引入成影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动.(1)让学生尽可能多收集生活中各类成影现象(用电子图片形式呈现).(2)小组长整理所收集的图片(如图),统一规格要求,交给数学教师.要求学生通过观察真实成影现象(包括生活中观察的成影、视频看到的成影现象、上网调查的成影问题等),得到有关成影图片资源,收集的资源尽量多样化.在必要的情况下,教师可以对学生选择调查对象方面给予一定的指导,使调查更有实效性.小结:物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是投影现象.影子所在的平面称为投影面.设计意图:通过调查活动,指导学生利用现有手段获取有效信息,培养学生善于观察生活、乐于探索研究的学习品质及与他人合作交流的意识;而在本节课和下节课的学习活动中,学生通过对他们自己收集且感兴趣的问题展开学习,将极大地激发学生学习的积极性与主动性,提高教学的实效性.做一做取一些长短不等的小棒和三角形、矩形纸片,用手电筒(或台灯)等去照射这些小棒和纸片,观察它们的影子.(1)固定手电筒(或台灯),改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变手电筒(或台灯)的摆放位置和方向,它们的影子分别发生了什么变化?小结:手电筒、路灯和台灯的光线可以看成是从一个点发出的,这样的光线所形成的投影称为中心投影.设计意图:通过具体操作,使学生体会在点光源下物体影子的变化情况.在此基础上,引出中心投影的概念.典例精讲结合中心投影的特点,完成确定点光源方法的学习.例确定图中路灯灯泡所在的位置.教师:结合你们刚才对中心投影的理解,请在图中尝试找一下灯泡的位置.学生:动手探究.教师:走入学生巡视,捕捉教学资源,进行教学指导.根据学生反应情况,教师选择下列方式进行过程性点拨.1.在同一灯光下,物体的影子与物体上对应点的连线过灯泡所在的位置吗?2.如何找物体与影子上的对应点?3.找一对对应点可以确定灯泡的位置吗?4.能够找到灯泡位置的同学,请思考你确定灯泡位置的原理和刚才的具体操作步骤并尝试在图旁边写下来.根据学生反应的情况,教师使用实物投影展示,对下列情境进行过程性打断纠错.1.找错对应点.2.所画光线不进行适当延长,没有相交.3.所画光线不考虑实际背景,画入了地平线以下.4.找到灯泡位置,未用字母表示.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤(确保学生有资源可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行汇总发言(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明确对应点的正确找取是确定灯泡位置的关键.注意事项:教师要注意欲速则不达,放手让学生进行探究,当出现较严重的知识性问题或较多学生出现错误时,再适时进行过程性的纠错和点拨,留更多的知识点、能力点让学生在探究和合作交流中得以自我发现学习.教师板书正确答案.解:如图,过一根木杆的顶端及其影子的顶端画一条直线,再过另一根木杆的顶端及其影子的顶端画一条直线,两线相交于点O.点O就是路灯灯泡所在的位置.设计意图:通过独立探究、合作交流,使学生对中心投影有更加深入的认识,并能够应用原理解决实际问题.议一议如图,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?那么什么情况下他们的影子一样长呢?请实际试一试,并与同伴交流.解:(1)高矮相同的两个人在这盏路灯下的影子不一定一样长.(2)高矮不同的两个人在这盏路灯下的影子有可能一样长.当他们到这盏路灯的距离一样时,他们的影子一样长.设计意图:让学生了解在点光源下影响物体影子长度的一些因素.巩固训练练习1两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置;(如图点O即为灯泡所在的位置)(2)画出图中表示婷婷影长的线段.(如图线段AB即为婷婷的影长)练习2请同学们在图中画出小红在走向路灯时三个时刻的影子的情况,并思考在中心投影现象中,物体离光源的远近的变化会对影子的长短带来怎样的变化.通过作图,引导学生发现中心投影,物体与光源距离的远近影响投影的长短.设计意图:通过练习1,进一步巩固学生对中心投影特点的认识,熟练找光源的方法;通过练习2,引导学生思考中心投影的各种情况.学生经历实践、探索的过程,既培养了学生的动手实践能力,积累了数学活动经验,又加深了对中心投影的了解.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第128页习题5.1第1,2,3题.2.七彩作业.第1课时中心投影1.投影:物体在光的照射下,在地面或其他平面上留下它的影子,就是投影.2.中心投影:从一个点出发的光线所形成的投影称为中心投影.3.例题、练习题.教学反思第2课时平行投影课时目标1.通过背景丰富的实例了解平行投影和正投影的概念.2.通过具体操作活动,初步感受太阳光下物体影子的变化情况;认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题.3.在具体情境中认识中心投影与平行投影的区别.4.经历操作、观察、分析、抽象、概括、想象、推理、交流等过程,进一步积累数学活动经验,增强动手实践能力,发展空间观念.学习重点通过具体操作和实际观察活动,认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题;在具体情境中认识中心投影与平行投影的区别.学习难点让学生经历操作与观察、演示与想象、直观与推理等过程,自己归纳总结出有关结论.课时活动设计情境引入太阳光成影现象调查(提前一周布置,利用周末时间完成)以4人合作小组为单位,开展调查活动.活动:取若干长短不等的小棒及三角形、矩形纸片,观察它们在太阳光下的影子.(1)固定投影面,改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变投影面的摆放位置和方向,它们的影子分别发生了什么变化?小结:太阳光线可以看成平行光线,平行光线所形成的投影称为平行投影.图1,图2表示的都是平行投影,其中图2中的平行光线与投影面垂直,这种投影称为正投影.图1图2注意事项:在体会物体在太阳光下形成的影子随着物体与投影面的相对位置关系的改变而改变时,尤其要让学生观察两类特殊位置时的情形:①小棒或纸片与投影面平行;②光线与投影面垂直.对于①,要让学生观察物体影子的形状和大小的特点(物体与其影子“全等”).对于②,要让学生观察“物体影子的形状和大小”随“物体与投影面的相对位置”变化而变化的规律,如当物体平行于投影面时情况如何,当物体倾斜于投影面时情况如何,当物体垂直于投影面时情况又如何等等.设计意图:通过具体操作,体会物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变,在此基础上引出平行投影与正投影的概念.提高学生观察生活的能力以及合作能力.在中心投影的学习后,自然对比中心投影与平行投影的异同,为本节课的学习创设学习氛围,提升本节课的学习效果.议一议1.如图所示的三幅图片是我国北方某地某天上午不同时刻的同一位置拍摄的.(1)在三个不同时刻,同一棵树的影子长度不同,请将它们按拍摄的先后顺序进行排列,并说明你的理由.解:先后顺序为(丙)(乙)(甲).理由:太阳东升西落.在早晨,太阳位于正东方向,此时树的影子较长,影子位于树的正西方向.在上午,随着太阳位置的变化,树的影子的长度逐渐变短,树的影子也由正西方向向正北方向移动.(2)在同一时刻,两棵树影子的长度与它们的高度之间有什么关系?与同伴交流.解:在同一时刻,大树高度与其影长之比等于小树高度与其影长之比.2.教师课前整理太阳光成影现象调查,选择适合学生的资源进行多媒体展示,选1个小组代表结合照片与统计的数据表格对同一时刻.不同高度的物体的影子的长短的情况进行介绍,其他小组同学进行补充,使学生明晰同一时刻,不同高度的物体的影子的长短不相同,物高与影长之间存在“A物高∶A影长=B物高∶B 影长”.教师结合图片,适时引导学生运用相似的知识对原理进行解释.设计意图:通过两个问题的设置,让学生在亲身参与的基础上,进行展示及讨论交流,让学生初步学会本节课的研究内容,在小组讨论的基础上得出两个问题的答案,进一步培养学生探究知识的能力,体会到自主学习的乐趣,为学生以后更好地学习新知奠定基础.学生在探究完教师的问题后,教师出示课前准备的图片,让学生验证变化规律的成因,给学生一个完整的知识结构.典例精讲例某校墙边有甲、乙两根木杆,已知乙木杆的高度为1.5 m.(1)某一时刻甲木杆在阳光下的影子如图所示.你能画出此时乙木杆的影子吗?(2)在图中,当乙木杆移动到什么位置时,其影子刚好不落在墙上?(3)在(2)的情形下,如果此时测得甲、乙木杆的影子长分别为1.24 m和1 m,那么你能求出甲木杆的高度吗?解:(1)如图1,连接DD',过点E作DD'的平行线,交AD'所在的直线于点E'.BE'就是乙木杆的影子.图1图2(2)如图2,平移由乙木杆、乙木杆的影子和太阳光线所构成的图形(即△BEE'),直到乙木杆影子的顶端E'抵达墙根为止.(3)因为△ADD'∽△BEE',所以,ADBE =AD'BE',即AD1.5=1.241.所以,甲木杆的高度为AD=1.5×1.241=1.86(m).设计意图:通过问题(1)深化学生所学知识,发现物体、影子、光线这三者之间,确定其中的两个因素即可确定第三个因素;通过问题(2),让学生学会动态看待投影问题;通过问题(3),使学生能够运用所探究到的知识解决实际问题,借助例题讲解的形式,让学生深入了解并运用上一环节所学的相关知识.巩固训练请完成以下两道题目,并与同伴交流你的方法.1.图中是两棵小树在同一时刻的影子,请在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线?与同伴交流.解:如图即为所作,它们是灯光的光线.2.图中的影子是在太阳光下形成的还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示),并与同伴交流这样做的理由.解:太阳光下形成的,如图,旗杆的影子为线段AB.理由:过大树的顶端及其影子的顶端作一条直线,再过小树的顶端及其影子的顶端作一条直线,两条直线是平行的,因而是太阳光下形成的影子,过旗杆的顶端作一条与前面所作的两条直线中的任意一条平行的直线,其与地面相交,则以该交点和旗杆的底端为两个端点线段AB即为旗杆的影子.2.如图1,中间是一盏路灯,周围有一圈栏杆,图2,图3表示的是这些栏杆的阴影,但没有画完,请你把图2,图3补充完整.图1图2图3图4图5解:图2是中心投影,图3是平行投影.补充完整的图如图4,图5所示.设计意图:通过活动进一步巩固学生对平行投影和中心投影的认识,能熟练确定投影类型.经历实践探索、交流讨论的过程,培养学生的动手实践能力,积累数学活动经验,掌握投影现象的特点.课堂小结谈谈你的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括和表达能力.课堂8分钟.1.必做题:教材第132页习题5.2第1,3题;选做题:教材第133页习题5.2第4题.2.七彩作业.第2课时平行投影投影教学反思。

5.1投影【教材分析】本课时主要研究投影、中心投影、平行投影和正投影的概念及性质,投影是图形的一种变化,与前面所学过的轴对称、平移、旋转、中心对称等平面图形的变化不同,投影是将空间图形转化为平面图形,在不同的投影方式下,有不同的投影规律.研究这些规律是数学学科的任务之一,这些规律的探索,对于培养学生的空间观念和转化思想是非常重要的,其中渗透的分类和归纳的数学思想,对学生应用数学知识也有着举足轻重的作用.【教学目标】知识与能力认识生活中的投影现象,了解中心投影、平行投影和正投影的概念和性质.过程与方法学生经历探索中心投影、平行投影和正投影的规律的过程,培养学生的转化能力和分类归纳的数学思想.情感、态度与价值观经过操作、观察、想象、思考、交流等活动,探索中心投影、平行投影和正投影的规律,发展学生的空间观念和推理能力.【重点难点】重点中心投影、平行投影和正投影的概念以及在中心投影下的线段、平面图形与其投影的关系.难点探索中心投影的规律,利用规律画出平面图形的平行投影和正投影.【教学方法】本节课主要内容是研究投影、中心投影的、平行投影和正投影概念以及探索中心投影的规律.本节课主要设置了五个教学环节,首先通过创设情境引出投影、平行投影和正投影的概念,然后又分别让学生探究中心投影、平行投影和正投影的性质,最后通过例题和练习巩固中心投影、平行投影的性质.在教学过程中通过学生动手进行实验得出结论发展了学生的合情推理能力,自学环节培养学生的自学能力,有动有静,有合作也有自主,真正体现了学生是课堂的主人.【教学准备】教师准备:多媒体课件.【教学过程】一、情景引入在日常生活中,我们可以看到各种各样的影子.比如,太阳光照射在窗框、人的身体上时,会在墙壁或地面上留下影子;而皮影和手影都是在灯光照射下形成的影子.如图所示.学生观察、想象、思考,教师进行总结.(设计意图:用多媒体演示相关的图片可让学生更形象直观地观察投影,提高学习的兴趣,促进对知识的理解.)二、新知探究1.观察与思考通过观察，我们不难发现物体和影子有着密切的关系，那么在数学中影子是物体的什么呢？(设计意图:通过生活中的实例引出“投影”两字，加深学生对这两字的认识.)2.投影概念学习物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。

北师大版九年级数学上册5.1投影教学设计5.1 《投影》教学设计[学情分析]《投影》是北师大版数学课本九年级上册第五章第一节教学内容。

投影理论是《画法几何》的基础。

本节课是学生在七年级从不同角度看几何体基础上进而探索学习投影的性质。

本章处于初中学段最后一章，可以在探究的基础上综合运用平行线有关性质、相似解决综合问题，也是进一步学习视图和其他学科的基础，难度不大却影响深远。

学生在探究投影及其性质的过程中，体会事物之间的内在区别与联系，发展空间想象能力和抽象能力；在实验、探索中获取新知，在实验中发展对数学的兴趣，在探索中发展探索的热情。

初三学生的抽象思维持续发展，具有成年人从客观事物抽象出一般规律及假设推理的能力，他们求知欲更强，但对问题认识的深度和广度也有其局限性。

基于学生已有的知识，学生在初一已经接触到了立体图形与平面图形的相互转化关系，但学生对投影的理解仍然在生活的知识层面上，认识较为肤浅，难以从数学角度解释生活现象，需要正确完整地引导学生对投影的知识进行数学学科的认识。

[教学目标]（1）通过观察、实验、探索、想象，了解投影及其相关概念；（2）通过丰富的实例，认识投影的分类；（3）以线、面的投影实例为背景，认识投影性质；（4）能够确定物体在平行光线在某一平面上的投影。

[目标解析]达成目标（1）的标志是：能结合实例说明投影、投影线、投影面；达成目标（2）的标志是：知道中心投影是投影线集中于一点，平行投影的投影线互相平行；能判断某一实例属于中心投影还是平行投影；知道正投影是平行投影的特殊情况——投影线垂直于投影面。

达成目标（3）的标志是：能结合线、面的正投影归纳总结正投影的性质；达成目标（4）的标志是：根据正投影的性质画出简单平面图形、简单几何体的正投影；[重点难点]重点投影、平行投影、中心投影、正投影的概念。

难点正投影的性质。

[学具准备]光源、正方体纸片、铅笔芯[教学过程]一、通过观察实例得出投影的概念问题情境生活中，我们经常会见到光与影，这节课我们将共同探究影子的形成蕴含了哪些数学道理。

（1）物体在日光或灯光的照射下，会在地面、墙面留下影子（可用教室灯光作试验）.（2）驴皮影是利用灯光的照射，把影子的形态反映到银幕上的表演艺术.（3）我国古代的计时器日晷，也是利用日影来观测时间的.（4）电影或幻灯片.【此环节目的】学生可以用自己的手指在墙面上投影来表演某些动物，可让学生来说说日晷的构成和大致原理.同时，再请学生举一些利用光线产生影子的例子.从而激起学生的好奇心和探索欲望.二、思考探究，获取新知1.归纳总结投影的含义.投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影.照射的光线叫投影线，投影所在的平面叫投影面.物体的投影和物体的形状有密切关系.【此环节目的】通过观察图片，建立感性认识，再通过语言描述建立理性认识(概念).2.在所举的几个投影的例子中，投影线有什么不同？【此环节目的】学生：观察，思考，提出自己的想法.教师：总结归纳，给出投影的分类.由平行光线形成的投影是平行投影.由同一点（点光源）发出的光线形成的投影叫做中心投影.3.请学生举出一些平行投影和中心投影的例子.4.观察下图，这三个图分别表示同一块三角尺在光照射下形成的投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？【此环节目的】学生独立思考，在思考的基础上进行讨论和交流，最后得到正确答案；教师讲述：图（1）的投影线集中于一点，形成中心投影，图（2）、图（3）中，投影线相互平行，形成平行投影.图（2）中，投影线斜着照射投影面；图（3）中投影线垂直照射投影面（即投影线正对投影面）.【归纳结论】我们称投影线垂直照射投影面的平行投影为正投影.5.把一根直的细铁丝（记为线段AB）放在三个不同的位置：（1）铁丝平行于投影面；（2）铁丝倾斜于投影面；（3）铁丝垂直于投影面.三种情形下铁丝的正投影各是什么形状？6.把一块正方形硬纸板P（例如正方形ABCD）放在三个不同的位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面.三种情形下纸板的正投影各是什么形状？【归纳结论】当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.【此环节目的】结合图片对比辨析，加深理解和印象，让学生亲自进行观察、分析、探究，得到结论，培养学生的分析判断能力.三、运用新知，深化理解1.皮影戏是在哪种光照射下形成的（A）A.灯光B.太阳光C.平行光D.都不是2.下列各种现象属于中心投影现象的是（B）A.上午10点时，走在路上的人的影子B.晚上10点时，走在路灯下的人的影子C.中午用来乘凉的树影D.升国旗时，地上旗杆的影子3.小刚走路时发现自己的影子越走越长，这是因为（A）A.从路灯下走开，离路灯越来越远B.走到路灯下，离路灯越来越近C.人与路灯的距离与影子长短无关D.路灯的灯光越来越亮4.两个物体映在地上的影子有时在同侧，有时在异侧，则这可能是中心投影.5.如图，AB和DE是直立在地面上的两根立柱，AB=5米，某一时刻AB在阳光下的投影BC=3米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为10m.6.如图，BE、DF是甲、乙两人在路灯下形成的影子，请在图中画出灯泡的位置.分析：连结EA、FC，它们的延长线的交点即为灯泡的位置.【教学说明】通过练习巩固提高.五、教学板书一.投影1.投影。

数学北师大版九年级上册第五章投影与视图：《视图》教案第1课时（含答案）第五章投影与视图5.2 视图第1课时一、教学目标1．了解视图及主视图、左视图、俯视图的概念．2．会画圆柱、圆锥、球的三种视图，并能判定简单物体的视图．3．经历有关视图的观察、操作、分析、抽象、概括、想象、推理、交流等过程，进一步积累数学活动经验，增强动手实践能力，发展空间观念．二、教学重点及难点重点：从投影的角度加深对三视图的理解，会画简单几何体的三视图．难点：对三视图的理解．三、教学用具多媒体课件、直尺或三角板．四、相关资源《三视图》微课.五、教学过程【情境引入】横看成岭侧成峰，远近高低各不同；不识庐山真面目，只缘身在此山中.这首诗正是诗人从不同方向看同一物体看到了不同的景观，我们这节课也学着诗人的眼光从不同方向看同一物体，一起来看看我们会有哪些新发现.设计意图：通过熟悉的诗引出课题，能够激发学生的学习兴趣，也能很好地反映本节课的主题．【探究新知】想一想如图，假设有一束平行光线从正面投射到图中的物体上，你能想象出它在这束平行光线下的正投影吗？把你想象的正投影画出来，并与同伴交流．如果平行光线从左面投射到图中的物体上，情况又如何？如果平行光线从上面投射到图中的物体上呢？师生活动：教师出示问题，学生思考、讨论，教师先讲解一些概念，然后引导学生完成本题．教师讲解：用正投影的方法绘制的物体在投影面上的图形，称为物体的视图．在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图，这样大体上就把一个物体的形状特征用平面图形表示出来了．通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图．解：上图所示的物体的主视图、左视图和俯视图分别是：设计意图：在学生思考、讨论的基础上，引入视图和三种视图的概念．议一议（1）下图中物体的形状分别可以看成什么样的几何体？（2）在下图中分别找出上述几何体的主视图．（3）上述各物体的左视图是什么？俯视图呢？师生活动：教师出示问题，学生思考、讨论，最后得出答案．答：（1）（甲）物体可以看成圆柱；（乙）物体可以看成圆锥；（丙）物体可以看成球．（2）圆柱的主视图是图（A），圆锥的主视图是图（E）,球的主视图是图（C）．（3）（甲）（乙）（丙）三物体的三种视图如下：设计意图：首先让学生经历把实物抽象成几何体的过程，然后通过辨认找出主视图，在此基础上让学生动手画出它们的左视图和俯视图，从而经历由圆柱、圆锥和球到其三种视图的转化过程，发展学生的空间观念．【典例精析】例下图是一个蒙古包的照片，小明认为这个蒙古包可以看成下图右边所示的几何体，你能帮小明画出这个几何体的三种视图吗？师生活动：教师出示问题，学生思考、讨论、动手画图．解：这个几何体的主视图、左视图和俯视图如下图所示．设计意图：一方面使学生巩固对圆锥、圆柱三种视图的认识，另一方面也使学生初步认识简单组合体的三种视图．【课堂练习】1．将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起。

第五章投影与视图1.投影(一)一、学情与教材分析1.学情分析学生在七年级上册的学习中，已经积累了从三个方向观察物体形状的有关经验.本课内容看似独立，但事实上，在特殊位置下物体的平行投影便是物体的三种视图；人看物体时的情形与中心投影本质上是一致的.而由于本课知识互动较多，在学的过程中需要学生敢说、敢想、敢创造，能够互相交流、相互评价、相互补充.2.教材分析本节课的内容是这一章第一节第一课时，主要内容是学习中心投影.本课提供了与影子有关的一系列生活实例，目的是让学生体会影子在生活中的大量存在，体会灯光下物体的影子在现实生活中的运用.学生通过广泛接触、对比分析、实验操作、相互交流会等学习方式，归纳出中心投影的一些规律，培养学生观察问题、分析问题的能力.通过观察、操作、想象、推理、交流等数学活动的经历和体验，发展他们的空间观念.通过对投影的实际运用（皮影戏等）的讲解增加学生对传统非物质文化的了解.二、教学目标1、经历实践、探索的过程，能区别平行投影与中心投影条件下物体的投影；2、了解中心投影的含义，体会灯光下物体的影子在生活中的运用，体会灯光投影在生活中的实际价值.3、通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化；4、通过相互间的合作与交流，进一步发展学生合作交流的能力和数学表达能力.三、教学重难点重点：认识中心投影和平行投影.难点：用投影知识解决简单的生活问题.四、教法建议观察归纳、推理想象、自主学习与合作交流结合.五、教学过程（一）课前设计1、预习任务任务1：成影现象调查（提前一周布置）：以4人合作小组为单位，开展调查活动：①尽所能收集生活中各类成影现象（用电子图片形式呈现）.②小组长整理所收集图片，统一规格要求，交给数学教师.要求学生必须通过真实观察成影现象（包括生活中观察的成影、视频看到的成影现象、上网调查的成影问题等），得到有关成影图片资源，收集的资源尽量多样化.在必要的情况下，教师可以对学生选择的调查对象方面给予一定的指导，使调查更有实效性.任务2：阅读课本127页“皮影戏”的相关内容，分析：①皮影中的投影是哪种形式的投影？②皮影的形成原理是什么？还有哪些艺术呈现的原理与皮影戏是一样的？2、预习自测一. 填空题1.在同一时刻的阳光下，甲的影子比乙的影子长，则在同一路灯下_____（选填“能”或“不能”）判断谁的影子长.答案：不能解析：除了物体高度外，离点光源的远近也决定影长的大小. 所以不能判断谁的影子长.点拨：易得甲的身高大于乙的身高，但是离点光源的远近也决定影长的大小.2.人在灯光下走动时，其自身的影子通常会发生变化，当人走近灯光时，其影子的长度就会___________；当人远离灯光时，其影子的长度就会___________.答案：变短，变长解析：人在灯光下走动时，其自身的影子通常会发生变化，当人走近灯光时，其影子的长度就会变短；当人远离灯光时，其影子的长度就会变长.点拨：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.3.在一间黑屋子里，用一盏白炽灯垂直向下照射一球状物，这个球状物在地面的投影是_______形，当把球状物向下移动时，投影的大小变化应是_________.答案：圆，变小解析：根据中心投影的性质：等长的物体平行于地面放置时，在灯光下，离点光源越近的物体它的影子越长；离点光源越远的物体它的影子越短.点拨：可联系中心投影的特点得出答案.(或点击“课前预习－名师预习”，选择“《投影（1）》预习自测”)（一）课堂设计1、情境引入（1）教师课前整理、选择学生资源，多媒体展示，选3—4个小组代表简单介绍，分析成影的光线特点（讲解太阳光线可以看成是平行光线）.对展示图片编号，要求学生根据一定的标准进行分类（学优生可以先设定标准，再分类；学困生可以先分类，再根据自己的分类尝试写出分类的标准）.物体在光线的照射下，会在地面或其他平面留下它的影子，这就是投影现象. 影子所在的平面称为投影面.（2）影子是我们生活中常见的现象，你能说说下列物体的影子是怎样形成的吗？窗子的影子、长椅的影子，是由太阳光线产生的；皮影、手影，是由灯光照射产生的.处理方式：通过对分类及标准的过程性加工，使学生明晰成影光线可以看成是从同一个点发出的投影叫中心投影的，成影光线可以看成是平行光线的投影叫平行投影.设计意图：通过分类，使学生明晰平行投影和中心投影的本质区别，培养学生从大量信息辨析本质的能力，由此引出本节课研究的问题（投影）及本节课要研究的重点（中心投影）2、探究发现探究一：取一些长短不等的小棒和三角形、矩形纸片，用手电筒（或台灯）等去照射这些小棒和纸片，观察它们的影子：（1）固定电筒（或台灯），在一条直线上移动小棒或纸片（如图示），影子发生了什么变化？（2）固定电筒（或台灯），在一个圆上移动小棒或纸片（如图示），影子发生了什么变化？（3）固定小棒（或纸片），改变电筒的摆放位置和方向，影子发生了什么变化？（登录优教同步学习网，搜索“示例演示：平行投影与中心投影”，观看中心投影相关内容）探究二：取一些长短不等的小棒和三角形、矩形纸片，用手电筒（或台灯）等去照射这些小棒和纸片，固定电筒（或台灯），观察它们的影子：（1）在一条直线上放置长度不同的小棒（或高度不同的纸片）（如图示），这些影子的长度有可能相同吗？（2）在一个圆上放置长度不同的小棒（或高度不同的纸片）（如图示），这些影子的长度相同吗？【学生活动】学生以小组为单位,完成上面的实践活动,并回答上述问题.然后思考下列问题：（1）手电筒（或台灯）发出的光线有什么特点？手电筒（或台灯）的光线是有一点发出的.（2）你还知道哪些发光体的光线有这样的特点？路灯，烛火等.【教师总结】1.改变小棒或纸片的位置，影子的长度也会发生变化，离开光源越远，影子越长.2.改变小棒或纸片的方向，影子的方向也发生了改变.3.改变电筒的位置和方向，影子的位置和方向也会随之发生改变.4.固定光源时，小棒的长度不同，影长也各不相同.手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线所形成的投影称为中心投影.处理方式：在学生初步了解中心投影的前提下，通过上述各种情况下的实验操作活动，分析点光源下物体影子的变化情况。
